Subaru Legacy (2008 год). Руководство - часть 785

RS-16

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

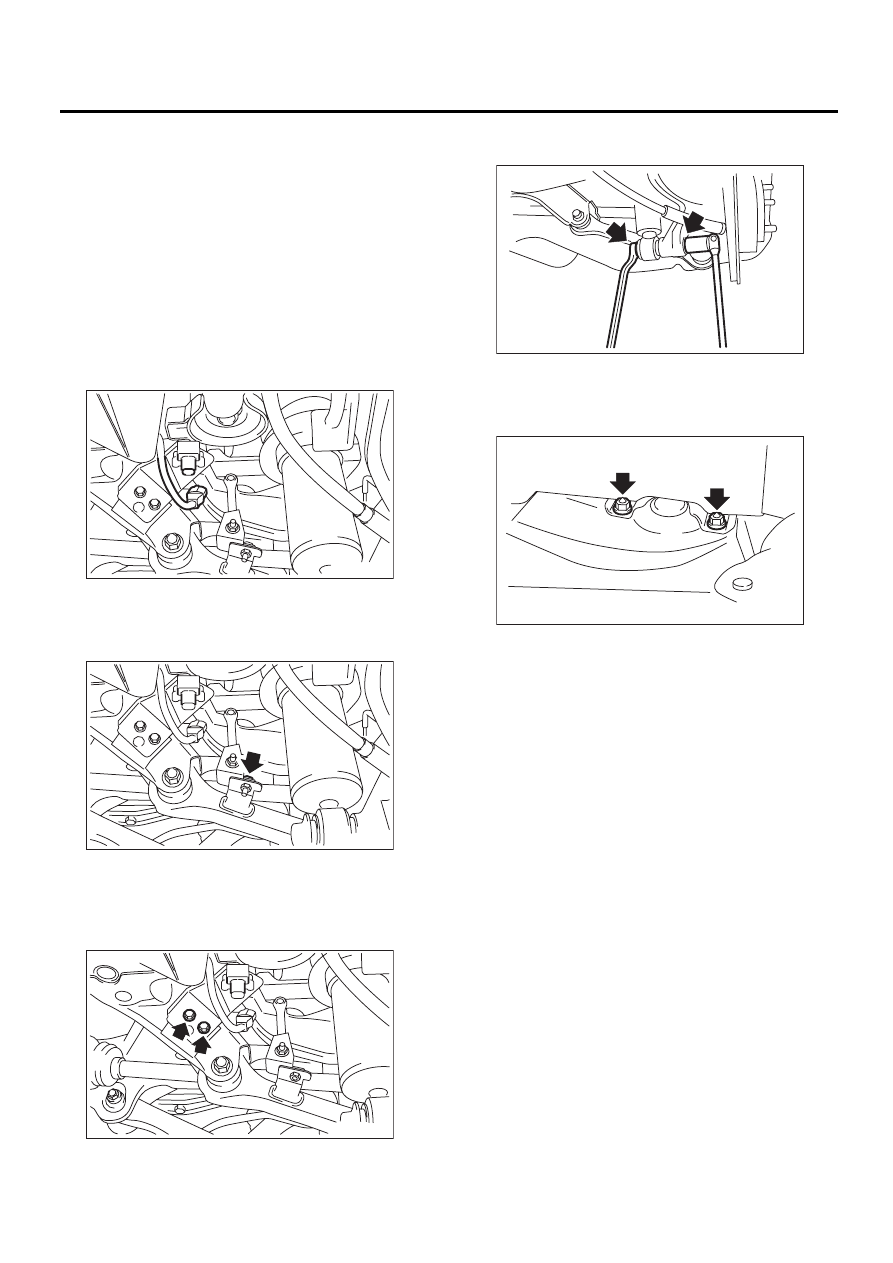

6. Задний амортизатор

A: СНЯТИЕ

1) Снимите напольный коврик багажного отсе-
ка. (Модель с кузовом Универсал)
2) Сверните боковую внутреннюю отделку ба-
гажника. (Модель с кузовом Седан)
3) Отсоедините провод массы от аккумулятора.
4) Поднимите автомобиль на подъемнике и
снимите задние колеса.
5) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

6) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

7) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной балки.
(модели с автоматической регулировкой уров-
ня светового пучка фар, только с левой сторо-
ны)

8) Отверните болты, которые крепят аморти-
затор к заднему рычагу.

9) Удерживайте амортизатор с помощью домк-
рата.
10) Отверните гайки, которые крепят опору
амортизатора к автомобилю.

11) Снимите амортизатор.

B: УСТАНОВКА

1) Удерживайте амортизатор с помощью домк-
рата.
2) Установите амортизатор на автомобиль, ис-
пользуя новые самоконтрящиеся гайки.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,4 фунт-сила-фут)

3) Установите автомобильный домкрат обрат-
ной стороной вверх, между задним рычагом и
подрамником. Отрегулируйте положение дом-
крата и выровняйте установочные элементы
заднего амортизатора и заднего рычага. Нажи-
вите болт, используя новые самоконтрящиеся
гайки.

LI-00674

LI-00675

LI-00676

RS-00065

RS-00066

RS-17

Задний амортизатор

ЗАДНЯЯ ПОДВЕСКА

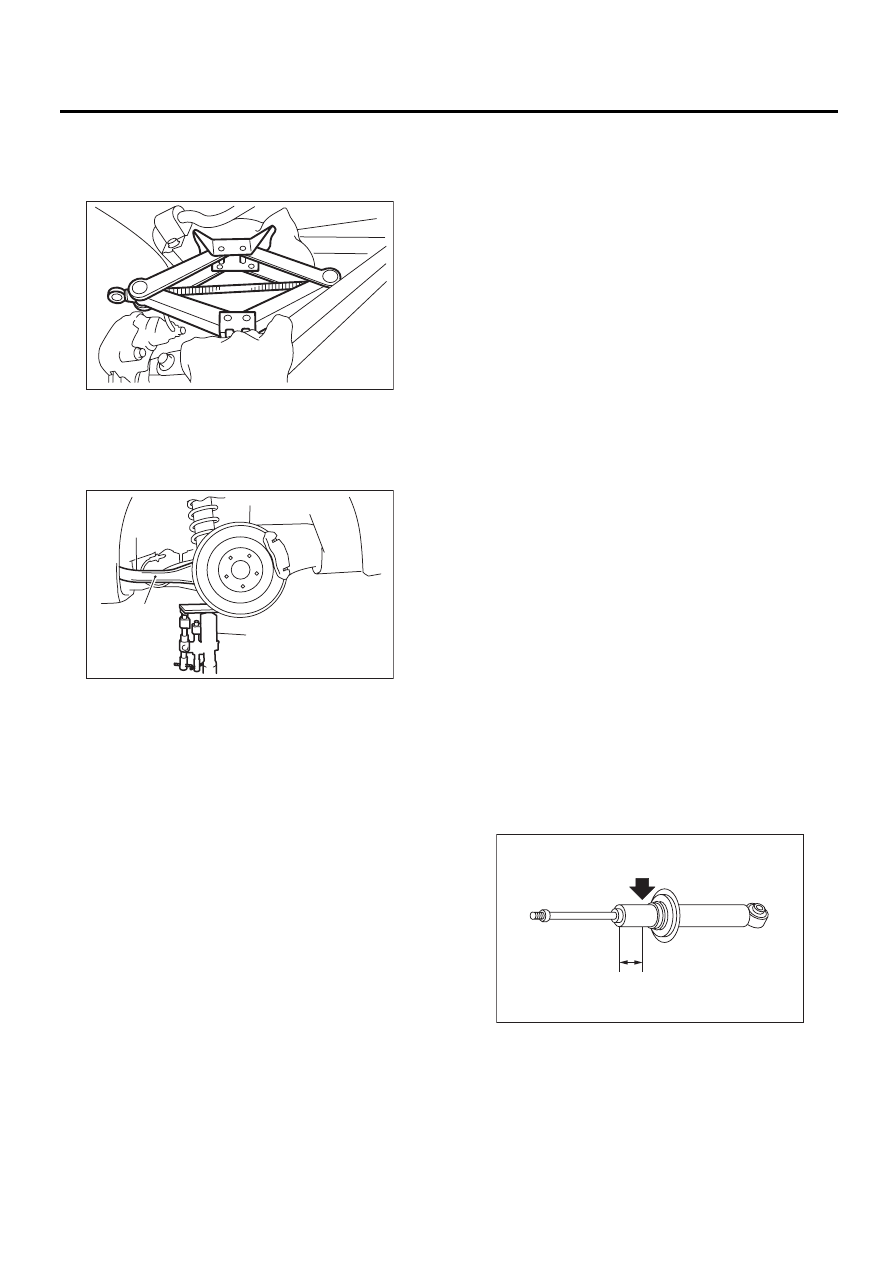

ОСТОРОЖНО:
Защитите задний рычаг и подрамник от пов-
реждений, проложив ветошь между поверх-
ностями, соприкасающимися с домкратом.

4) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.
5) Используя новые самоконтрящиеся гайки,
затяните болт и гайку, крепящие амортизатор.

Момент затяжки:

62 Нм (6,3 кгс-м, 46 фунт-сила-фут)

6) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
8) Установите задние колеса.
9) Присоедините провод массы к аккумулятору.
10) Положите напольный коврик. (Модель с ку-
зовом Универсал)
11) Установите боковую внутреннюю отделку
багажника. (Модель с кузовом Седан)
12) Проверьте углы установки колес и отрегу-
лируйте при необходимости.

13) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: РАЗБОРКА

Процедура разборки описана в разделе “Пере-
дняя стойка”.
<См. FS-24, РАЗБОРКА, Передняя стойка.>

D: СБОРКА

Процедура сборки описана в разделе “Пере-
дняя стойка”.
<См. FS-24, СБОРКА, Передняя стойка.>

E: ПРОВЕРКА

Процедура проверки описана в разделе “Пере-
дняя стойка”.
<См. FS-25, ПРОВЕРКА, Передняя стойка.>

F: УТИЛИЗАЦИЯ

ОСТОРОЖНО:
• Перед началом работы с амортизаторами
обязательно наденьте защитные очки для
предохранения глаз от газа, масла и метал-
лических опилок.
• Не разбирайте амортизатор и не помещай-
те его в огонь.
• При утилизации амортизаторов, запол-
ненных газом, просверлите в них отверстия.
1) Положите амортизатор на ровной горизон-
тальной поверхности, так чтобы шток поршня
был полностью выдвинут.
2) Просверлите в предусмотренном месте от-
верстие глубиной 30 мм (1,18 дюйма) сверлом
диаметром 2 — 3 мм (0,08 — 0,12 дюйма).

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00051

RS-00052

(1)

(2)

(1) 40 мм (1,57 дюймов)

(1)

RS-00135

RS-18

Передняя тяга

ЗАДНЯЯ ПОДВЕСКА

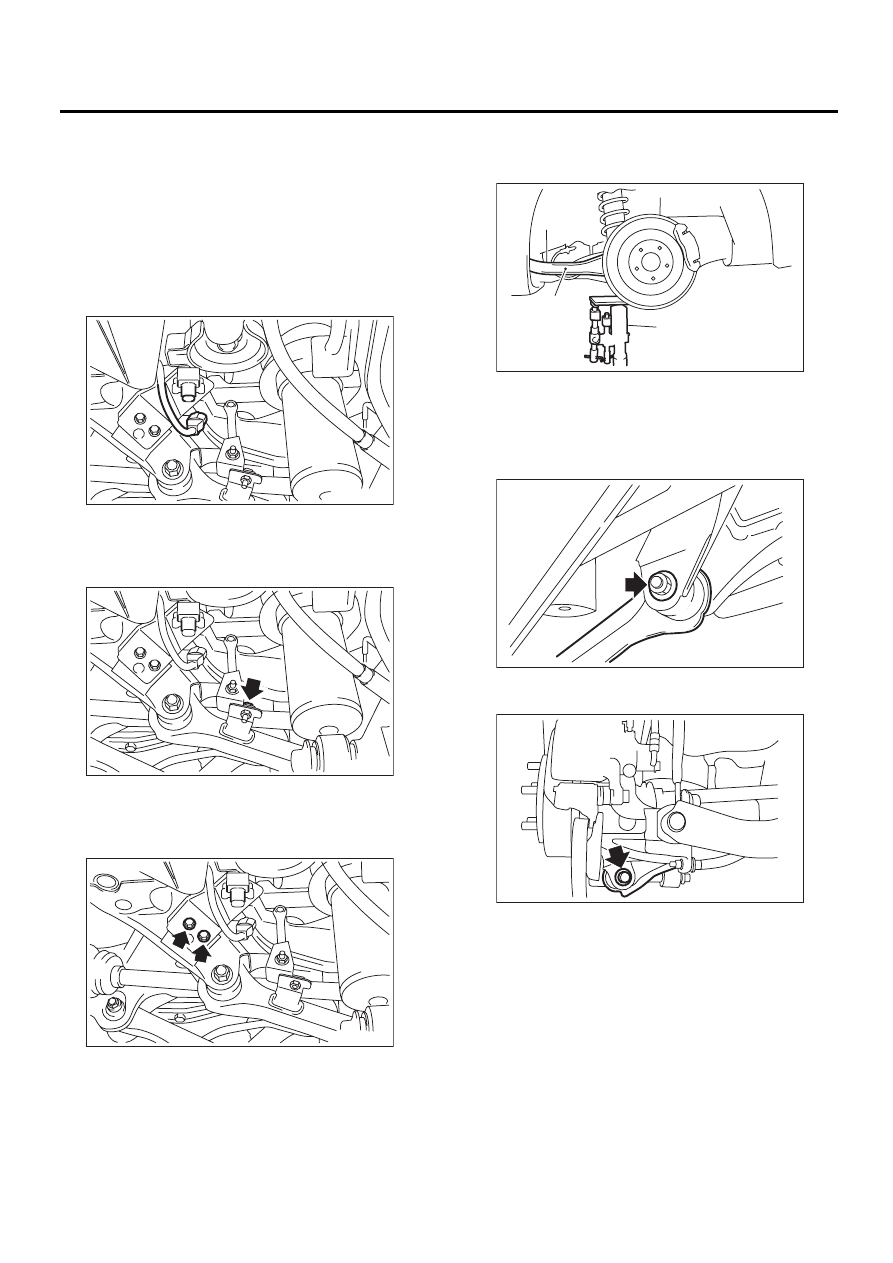

7. Передняя тяга

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

5) Снимите кронштейн заднего датчика высоты
автомобиля с задней поперечной балки. (моде-
ли с автоматической регулировкой уровня све-
тового пучка фар, только с левой стороны)

6) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.

7) Отверните болт крепления передней тяги к
подрамнику.

8) Отверните болт крепления передней тяги к
заднему рычагу, затем снимите переднюю тягу.

LI-00674

LI-00675

LI-00676

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)

RS-00072

RS-00073

RS-19

Передняя тяга

ЗАДНЯЯ ПОДВЕСКА

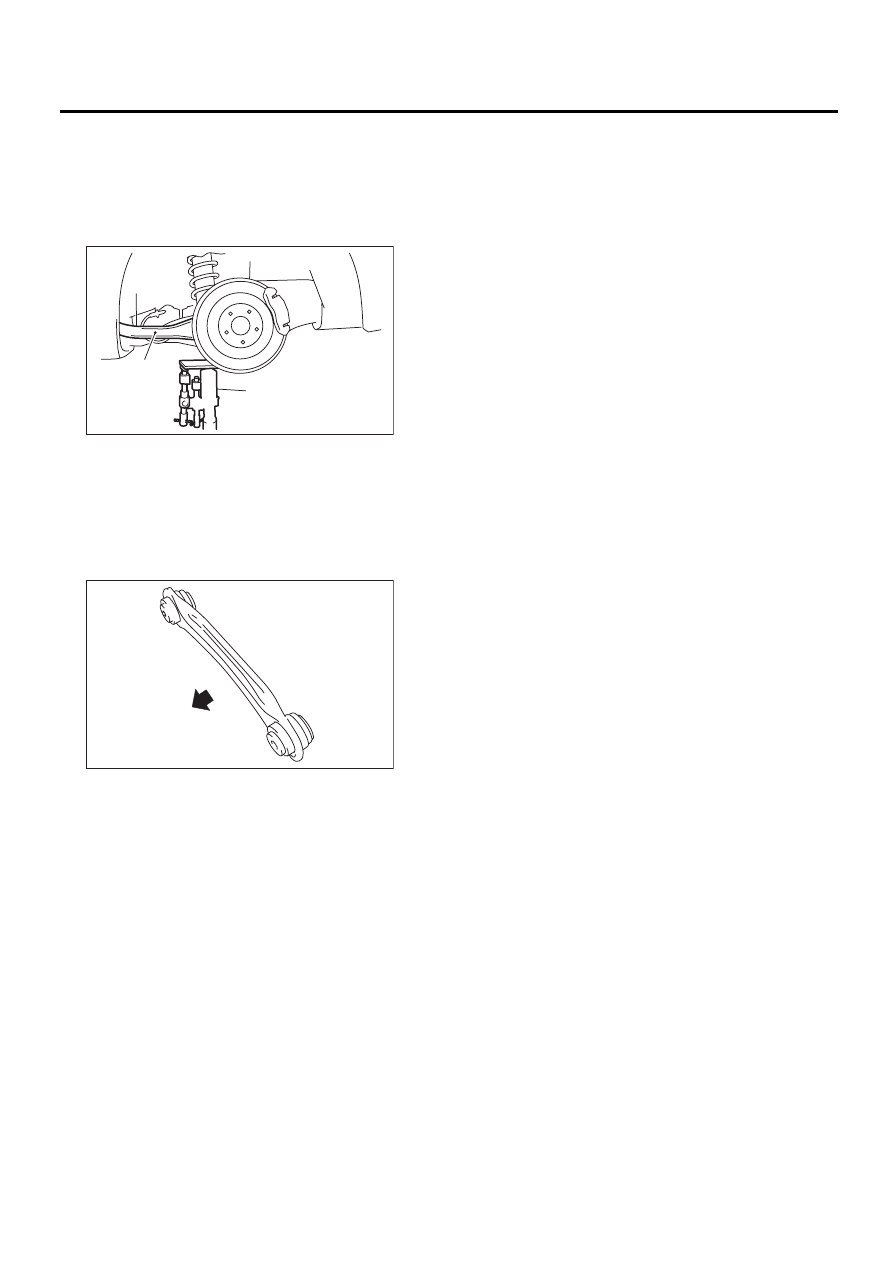

B: УСТАНОВКА

1) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.
2) Установите переднюю тягу, используя но-
вые самоконтрящиеся гайки.

ОСТОРОЖНО:
Установите переднюю тягу так, чтобы вы-
ступающая сторона была направлена к пе-
редней части автомобиля.

Момент затяжки:

57 Нм (5,8 кгс-м, 42 фунт-сила-фут)

3) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

4) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
5) Установите задние колеса.
6) Присоедините провод массы к аккумулятору.
7) Проверьте углы установки колес и отрегули-
руйте при необходимости.

8) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: ПРОВЕРКА

Визуально проверьте переднюю тягу на пред-
мет повреждений и деформации.

(1) Задний рычаг

(2) Трансмиссионный домкрат

(1) Переднее направление

RS-00052

(1)

(2)

RS-00075

(1)
