Subaru Legacy (2008 год). Руководство - часть 784

RS-12

Задний рычаг

ЗАДНЯЯ ПОДВЕСКА

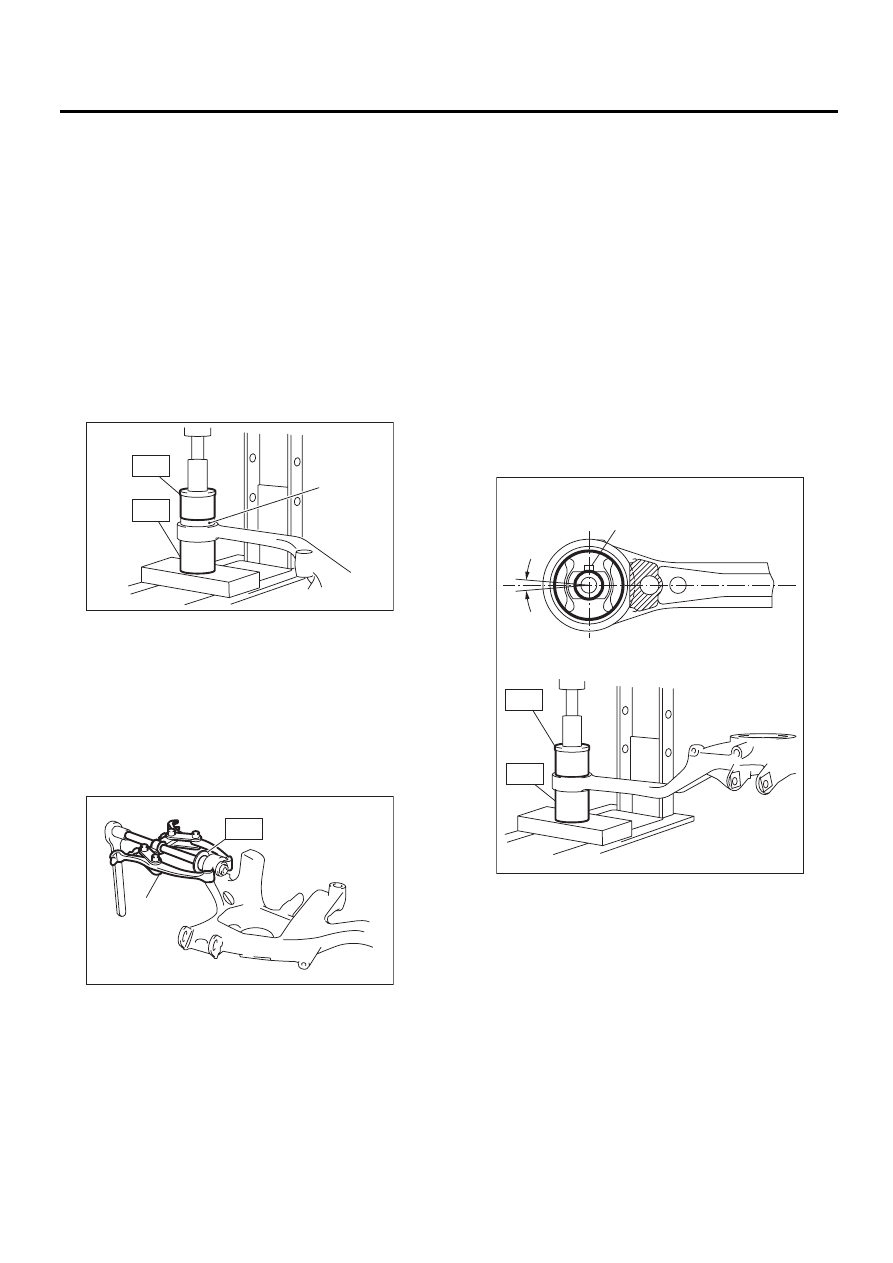

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

1) Установите специальный инструмент A сто-
роной с большим внутренним диаметром вверх.
2) Установите задний рычаг так, чтобы высту-
пающая сторона втулки была направлена
вверх.
3) Установите специальный инструмент B на
втулку и выпрессуйте ее из рычага.
ST A

20099AE020

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

ST B

20099AE020

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

2. ЗАДНЯЯ ВТУЛКА

С помощью специального инструмента C и
съемника подшипников, выпрессуйте заднюю
втулку.
ST C

20099AE040

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

1) Установите специальный инструмент A так,
чтобы большая сторона его внутреннего диа-
метра была направлена вверх.
2) Установите задний рычаг, повернув внут-
реннюю поверхность рычага автомобиля вниз.
3) Установите втулку на задний рычаг, как по-
казано на рисунке.
4) Установите специальный инструмент B на
втулку и запрессуйте ее до совмещения всех
краевых поверхностей втулки и заднего рычага.
ST A

20099AE020

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

ST B

20099AE020

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

(1) Втулка

(1) Съемник подшипников

RS-00119

(1)

ST-B

ST-A

RS-00054

ST-C

(1)

(1) 0

±5°

(2) Резиновый выступ: При сборке резиновый

выступ должен быть направлен в сторону
внутренней поверхности рычага.

ST-B

ST-A

(1)

(2)

RS-00221

RS-13

Задний рычаг

ЗАДНЯЯ ПОДВЕСКА

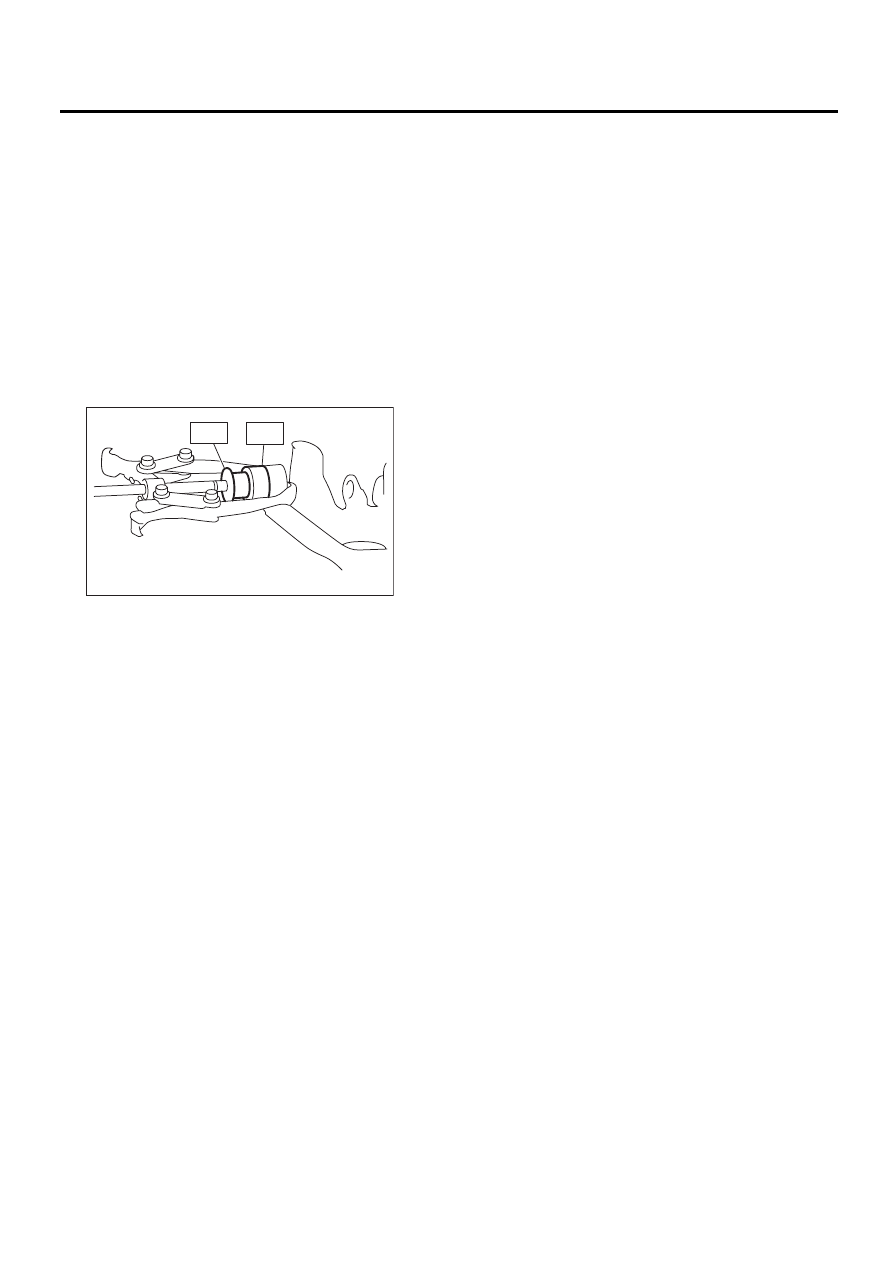

2. ЗАДНЯЯ ВТУЛКА

1) Вставьте втулку в отверстие специального
инструмента D.
2) Установите специальные инструменты C, D и
съемник подшипников в предусмотренное поло-
жение, как это показано на рисунке, а затем за-
прессуйте втулку до тех пор, пока внешний край
втулки и задний конец заднего рычага не вы-
ровняются.
ST C

20099AE040

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

ST D

20099AE040

КОМПЛЕКТ ПРИСПО-
СОБЛЕНИЯ ДЛЯ СНЯ-
ТИЯ И УСТАНОВКИ

E: ПРОВЕРКА

Проверьте задний рычаг на предмет изгибов,
коррозии и повреждений.

RS-00056

ST-C

ST-D

RS-14

Верхняя тяга

ЗАДНЯЯ ПОДВЕСКА

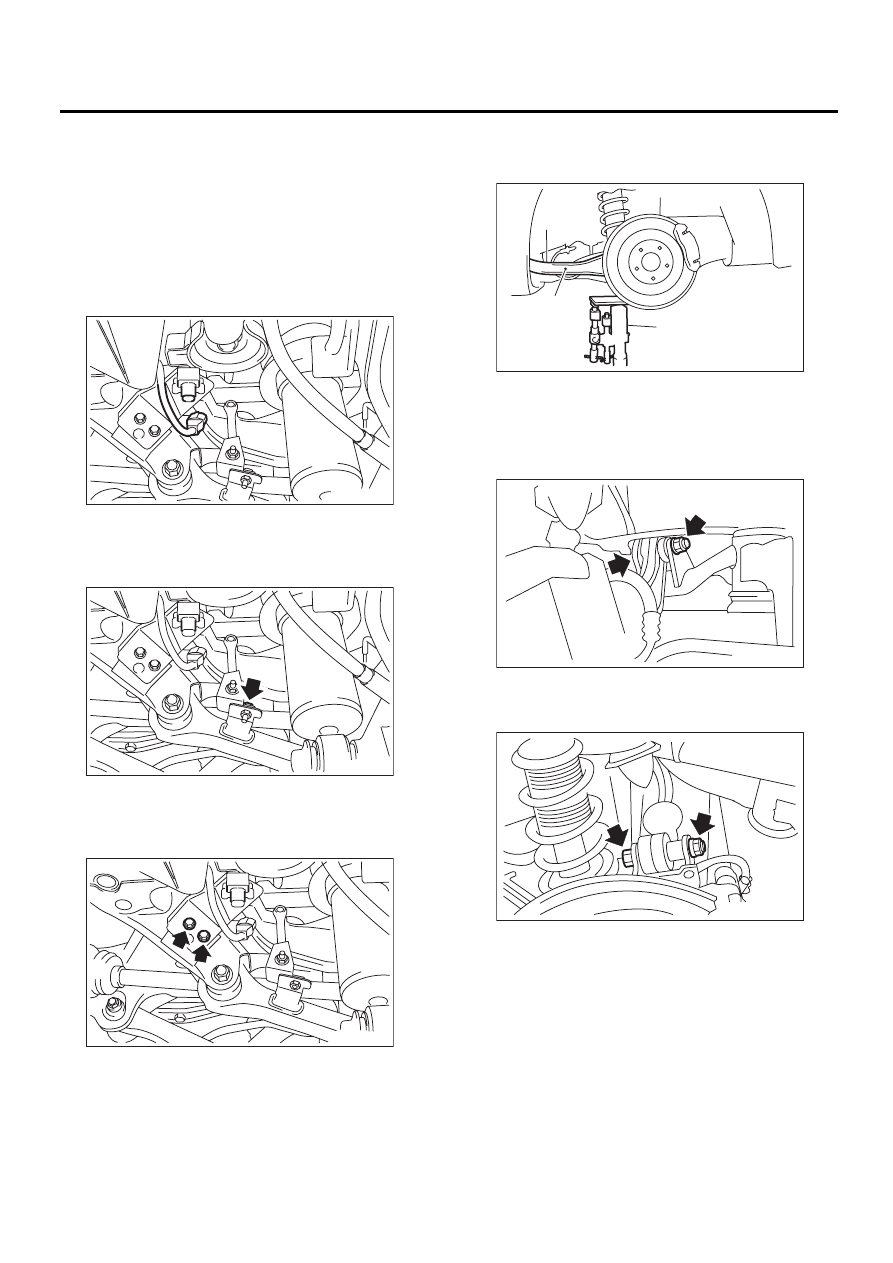

5. Верхняя тяга

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

5) Снимите кронштейн заднего датчика высоты
автомобиля с задней поперечной балки. (моде-
ли с автоматической регулировкой уровня све-
тового пучка фар, только с левой стороны)

6) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.

7) Отверните болт, крепящий верхнюю тягу к
подрамнику.

8) Отверните болты, которые крепят верхнюю
тягу к заднему рычагу, затем снимите верхнюю
тягу.

LI-00674

LI-00675

LI-00676

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)

RS-00058

RS-00059

RS-15

Верхняя тяга

ЗАДНЯЯ ПОДВЕСКА

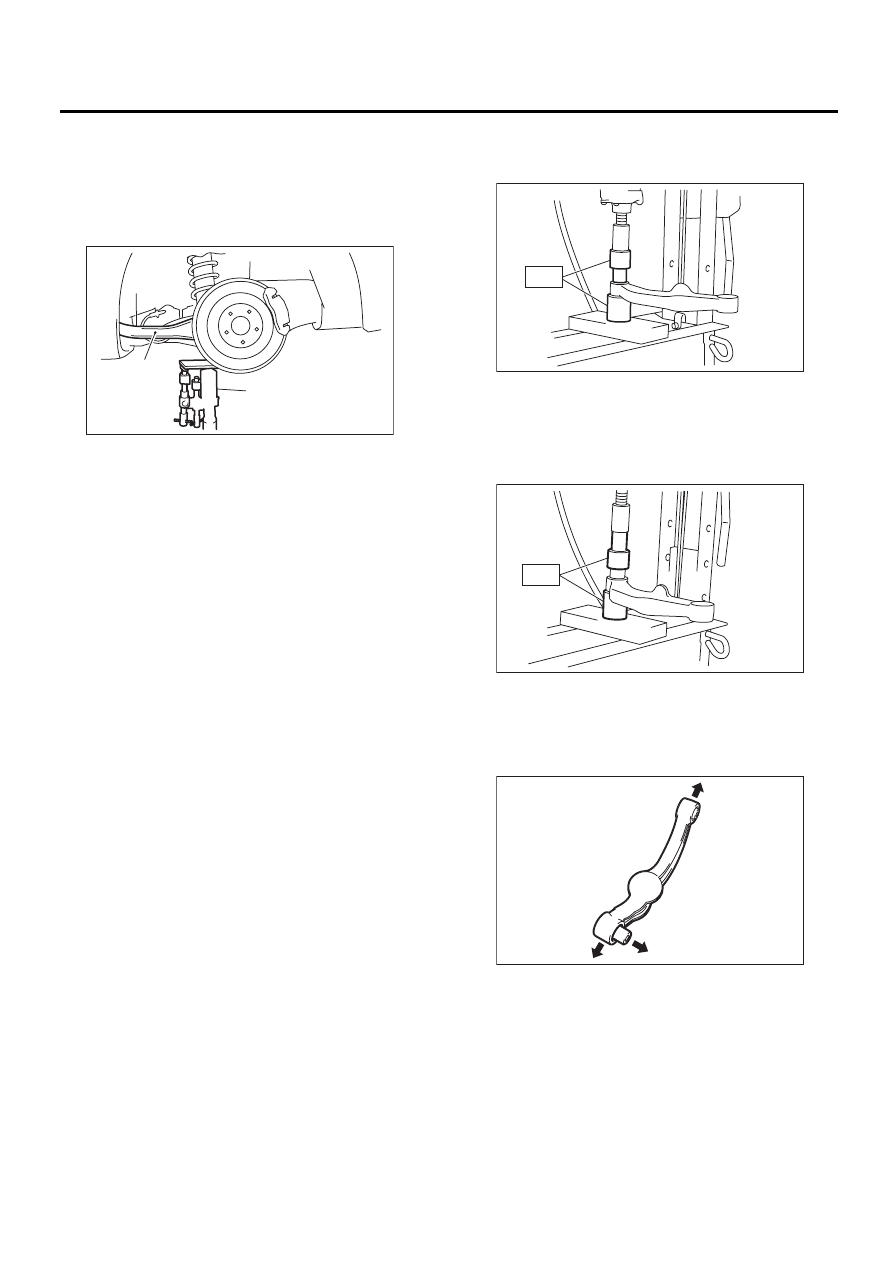

B: УСТАНОВКА

1) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.
2) Установите верхнюю тягу, используя новые
самоконтрящиеся гайки.

Момент затяжки:

Верхняя тяга к подрамнику

57 Нм (5,8 кгс-м, 42 фунт-сила-фут)

Верхняя тяга к заднему рычагу

65 Нм (6,1 кгс-м, 48 фунт-сила-фут)

3) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

4) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
5) Установите задние колеса.
6) Присоедините провод массы к аккумулятору.
7) Проверьте углы установки колес и отрегули-
руйте при необходимости.
8) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: РАЗБОРКА

Выпрессуйте втулку с помощью специального
инструмента.

ST

20099AE010

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ И
СНЯТИЯ.

D: СБОРКА

Используя специальный инструмент, запрес-
суйте втулку на место.
ST

20099AE010

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ И СНЯТИЯ.

ОСТОРОЖНО:
Внешняя сторона втулки имеет определен-
ную ориентацию. При сборке установите
втулку так, чтобы ее длинный выступ был на-
правлен в сторону задней части автомобиля.

E: ПРОВЕРКА

1) Визуально проверьте верхнюю тягу на пред-
мет повреждений и деформации.
2) Визуально проверьте втулку на предмет
чрезмерной усталости или повреждений.

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)

(1) Задний рычаг

(2) Задний подрамник

(3) Задняя часть автомобиля

RS-00061

ST

RS-00090

ST

RS-00121

(3)

(1)

(2)
