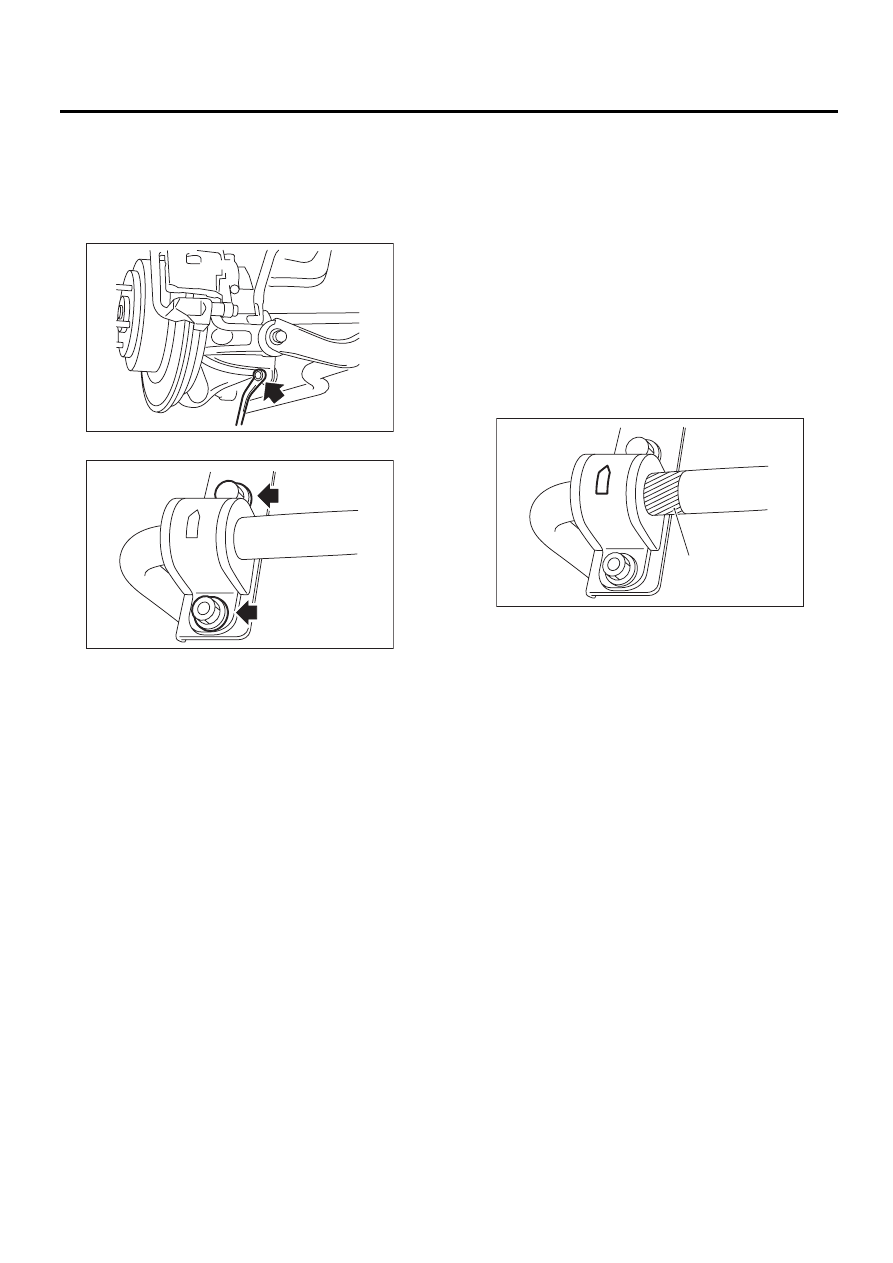

RS-8

Задний стабилизатор

ЗАДНЯЯ ПОДВЕСКА

3. Задний стабилизатор

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите тягу стабилизатора.

3) Снимите кронштейн стабилизатора.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
• Установите новую самоконтрящуюся гайку.
• Убедитесь, что втулка стабилизатора и ста-
билизатор помечены одним идентификацион-
ным цветом.
• Чтобы установить втулку стабилизатора,
совместите метку, нанесенную краской в кон-
це стабилизатора, с концом втулки стабилиза-
тора.
• Кронштейн стабилизатора имеет определен-
ную ориентацию. Устанавливайте его так, что-
бы стрелка была направлена вверх.

2) Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.

Момент затяжки:

Тяга стабилизатора

44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)

Кронштейн стабилизатора

40 Нм (4,1 кгс-м, 30 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте втулку на наличие значительных
трещин, усталости или повреждений.
2) Проверьте тягу стабилизатора на предмет
повреждений.

RS-00038

RS-00116

(1) Метка, нанесенная краской

RS-00117

(1)

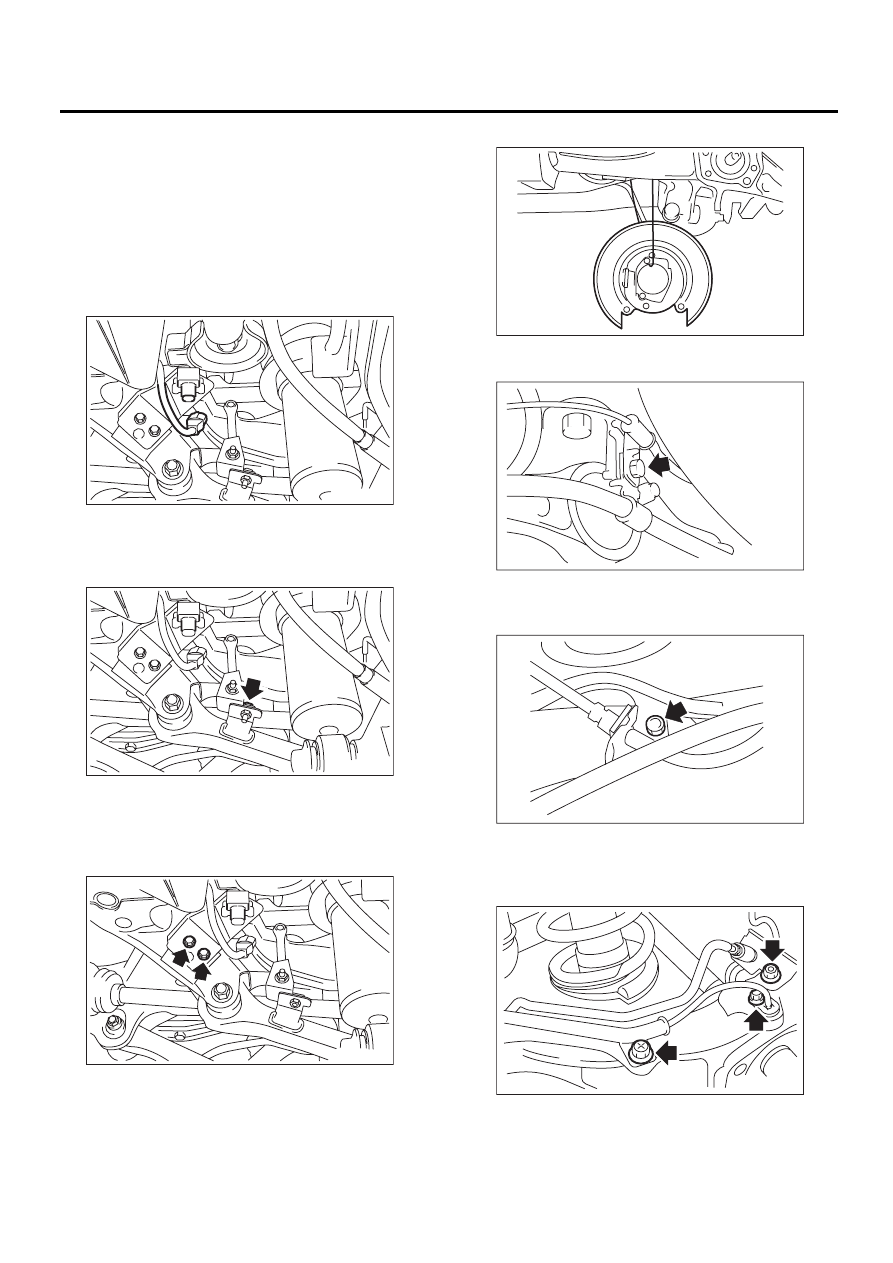

RS-9

Задний рычаг

ЗАДНЯЯ ПОДВЕСКА

4. Задний рычаг

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

5) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной балки.
(модели с автоматической регулировкой уров-
ня светового пучка фар, только с левой сторо-
ны)

6) Снимите опорный рычаг подрамника.
<См. RS-22 СНЯТИЕ, Опорный рычаг  подрам-
ника.>
7) Снимите узел подшипника. <См. DS-20,
СНЯТИЕ, Подшипник задней ступицы.>

8) Подвесьте задний щиток на подрамнике.

9) Отверните болт, крепящий скобу троса стоя-
ночного тормоза к кронштейну заднего рычага.

10) Отверните болт, удерживающий кронштейн
тормозного шланга и кронштейн датчика ско-
рости колеса системы ABS на заднем рычаге.

11) Отверните болты, крепящие кронштейн
тормозного шланга к заднему рычагу. Отверни-
те болты, крепящие датчик скорости колеса
системы ABS к заднему рычагу.

LI-00674

LI-00675

LI-00676

RS-00043

RS-00040

RS-00041

RS-00124

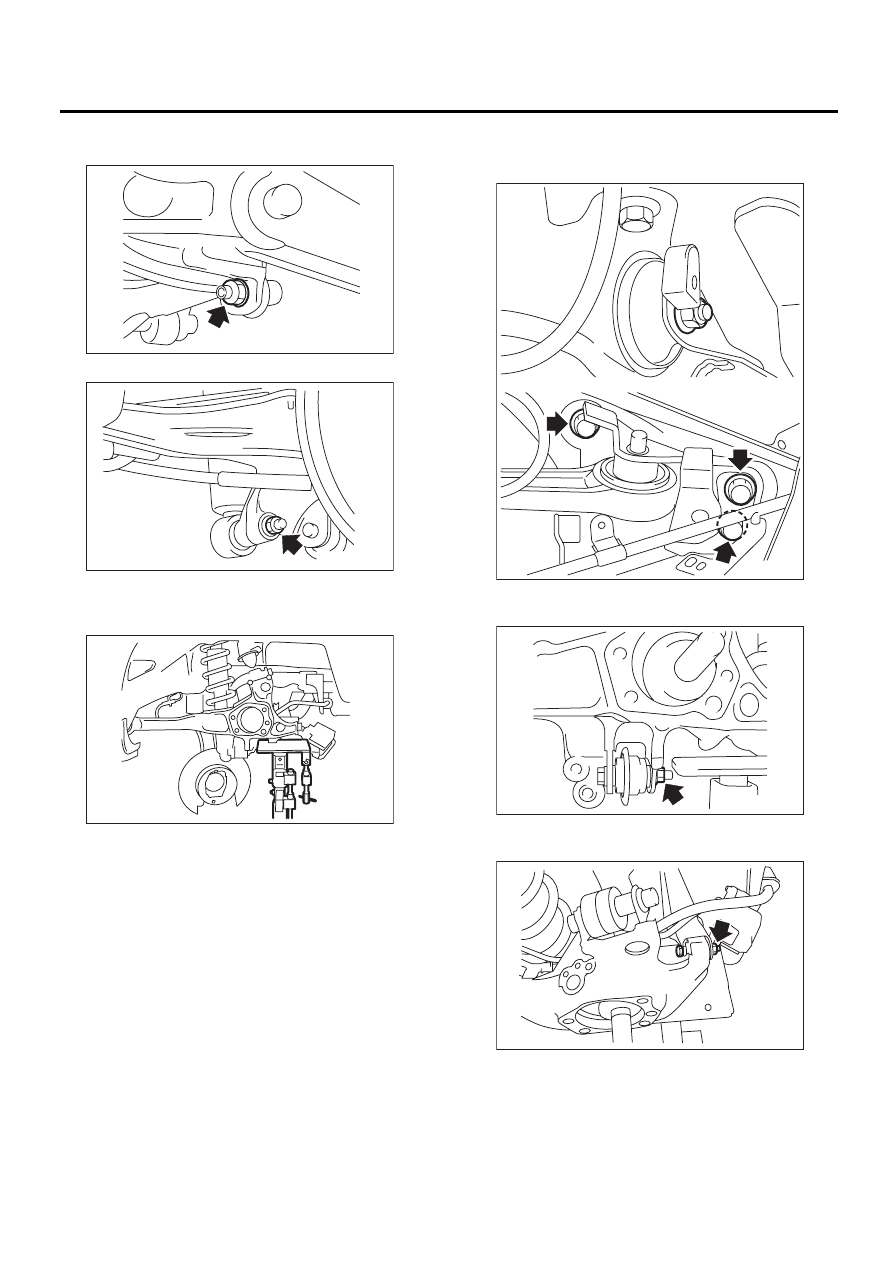

RS-10

Задний рычаг

ЗАДНЯЯ ПОДВЕСКА

12) Снимите тягу стабилизатора с заднего ры-
чага.

13) Снимите амортизатор с заднего рычага.

14) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.

15) Отверните гайки, которые крепят задний
рычаг на кронштейне. Снимите кронштейн зад-
него рычага.

16) Ослабьте гайку, которая крепит переднюю
тягу к заднему рычагу.

17) Ослабьте гайку, которая крепит заднюю
тягу к заднему рычагу

RS-00044

RS-00045

RS-00046

RS-00118

RS-00048

RS-00049

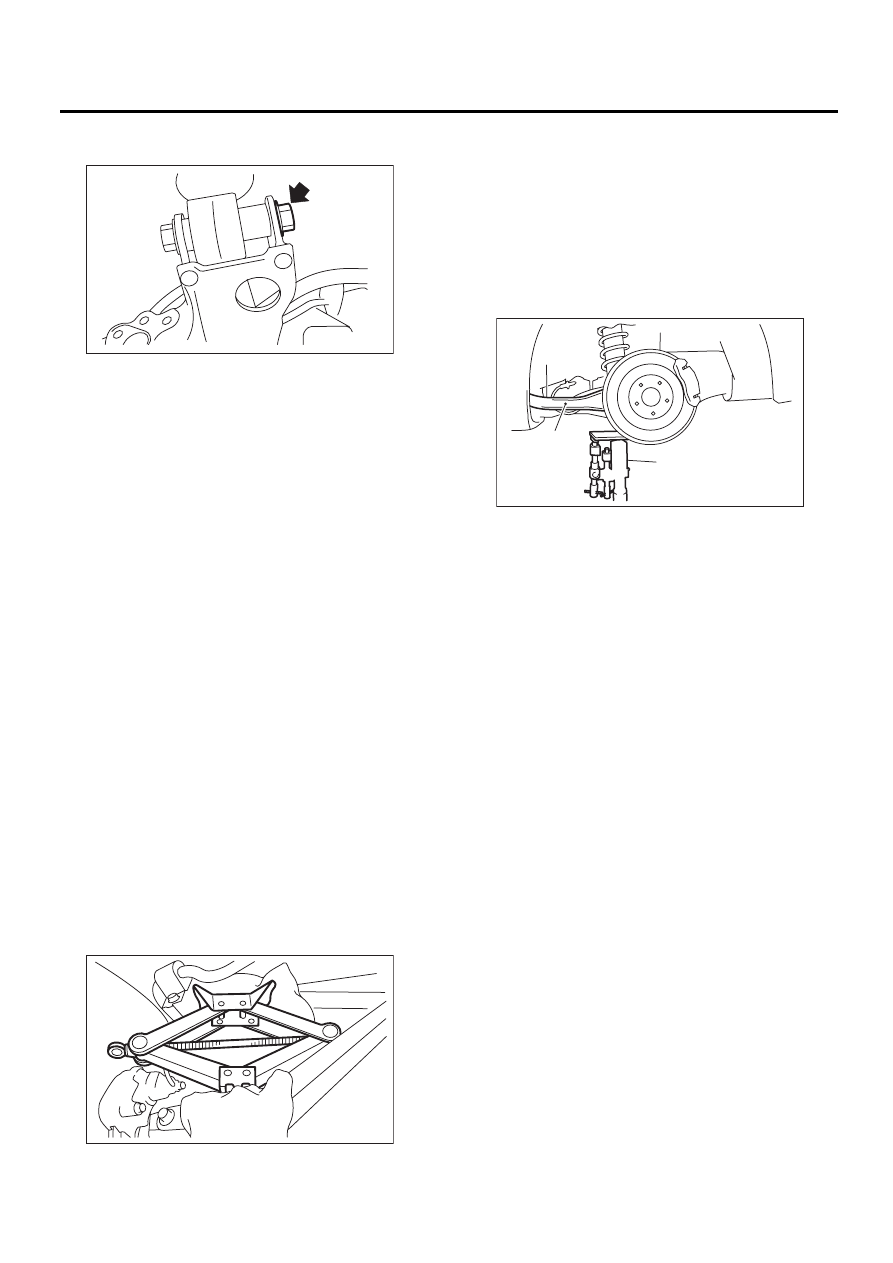

RS-11

Задний рычаг

ЗАДНЯЯ ПОДВЕСКА

18) Ослабьте гайку, которая крепит верхнюю
тягу к заднему рычагу.

19) Отверните болт, который крепит задний
рычаг к тяге, затем снимите задний рычаг.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Используйте новые болт и самоконтрящуюся
гайку. Перечень деталей, не подлежащих пов-
торному использованию, приведен в разделе
“УЗЕЛ”. <См. RS-3, ЗАДНЯЯ ПОДВЕСКА,
УЗЕЛ, Общие сведения.>
1) Удерживайте задний рычаг, используя
трансмиссионный домкрат.
2) Установите задний рычаг и временно затяни-
те болты, которые крепят задний рычаг к тяге.
3) Установите узел подшипника. <См. DS-21,
УСТАНОВКА, Подшипник задней ступицы.>
4) Установите болты, крепящие датчик скоро-
сти колеса системы ABS к заднему рычагу.
5) Установите болты, крепящие тормозной
шланг к заднему рычагу.
6) Установите болты, крепящие хомут троса
стояночного тормоза к кронштейну заднего ры-
чага.
7) Установите автомобильный домкрат обрат-
ной стороной вверх, между задним рычагом и
подрамником. Выровняйте домкрат и, отрегу-
лировав положение заднего амортизатора и
заднего рычага, наживите болт и гайку.

ОСТОРОЖНО:
Защитите задний рычаг и подрамник от пов-
реждений, проложив ветошь между поверх-
ностями, соприкасающимися с домкратом.

8) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.
9) Затяните гайки и болты, крепящие задний
рычаг, переднюю тягу, заднюю тягу, верхнюю
тягу и амортизатор.

ПРИМЕЧАНИЕ:
Всегда затягивайте втулку в состоянии полной
снаряженной массы автомобиля и при полном
контакте колес с грунтом.

10) Установите опорный рычаг подрамника.
11) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

12) Установите разъем заднего датчика высо-
ты автомобиля. (модели с автоматической ре-
гулировкой уровня светового пучка фар, толь-
ко с левой стороны)
13) Установите задние колеса.
14) Присоедините провод массы к аккумулято-
ру.
15) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
16) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автоматичес-
кой регулировки уровня светового пучка фар.>

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела “Общие сведения”. <См.
RS-3, ЗАДНЯЯ ПОДВЕСКА, УЗЕЛ, Общие
сведения.>

RS-00050

RS-00051

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)
