FS-30

Общая таблица диагностики

ПЕРЕДНЯЯ ПОДВЕСКА

ЗАДНЯЯ ПОДВЕСКА

RS

Страница

1.

Общие сведения .......................................................................................2

2.

Углы установки колес  .............................................................................7

3.

Задний стабилизатор ...............................................................................8

4.

Задний рычаг ............................................................................................9

5.

Верхняя тяга ...........................................................................................14

6.

Задний амортизатор  ..............................................................................16

7.

Передняя тяга  ........................................................................................18

8.

Задняя тяга .............................................................................................20

9.

Опорный рычаг подрамника  .................................................................22

10.

Задний подрамник  .................................................................................23

11.

Отбойник .................................................................................................25

12.

Общая таблица диагностики .................................................................26

RS-2

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Технические характеристики задней подвески
содержатся в разделе “FS”.
<См. FS-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ, Общие сведения.>

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если значения других позиций не соответс-
твуют значениям, указанным в технических ха-
рактеристиках, проверьте детали подвески и
соединительные элементы на предмет дефор-
мации и, в случае необходимости, замените их
на новые.

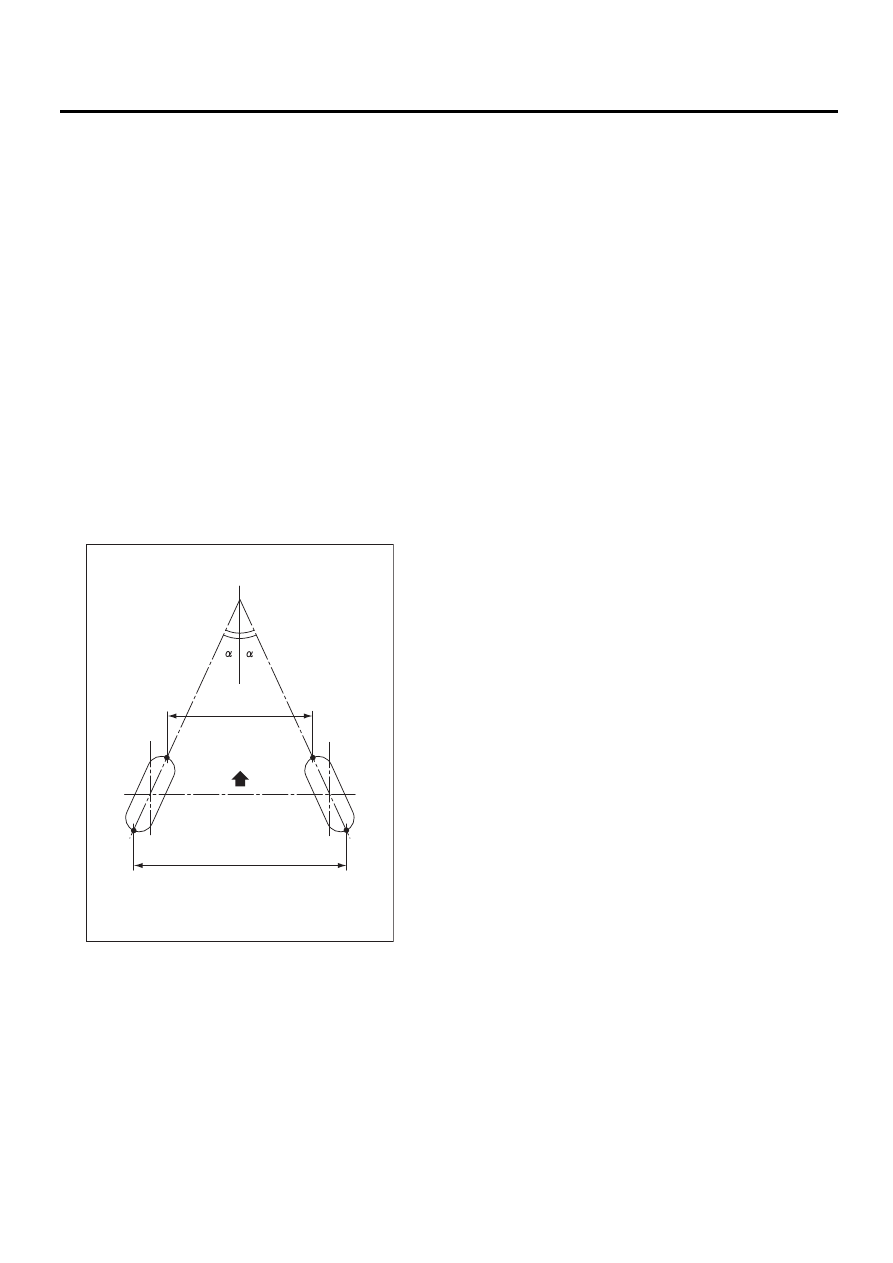

(1) Переднее направление



A – B = положительное значение: Схождение,
отрицательное: Расхождение

α = Индивидуальные углы схождения

FS-00001

B

A

(1)

RS-3

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

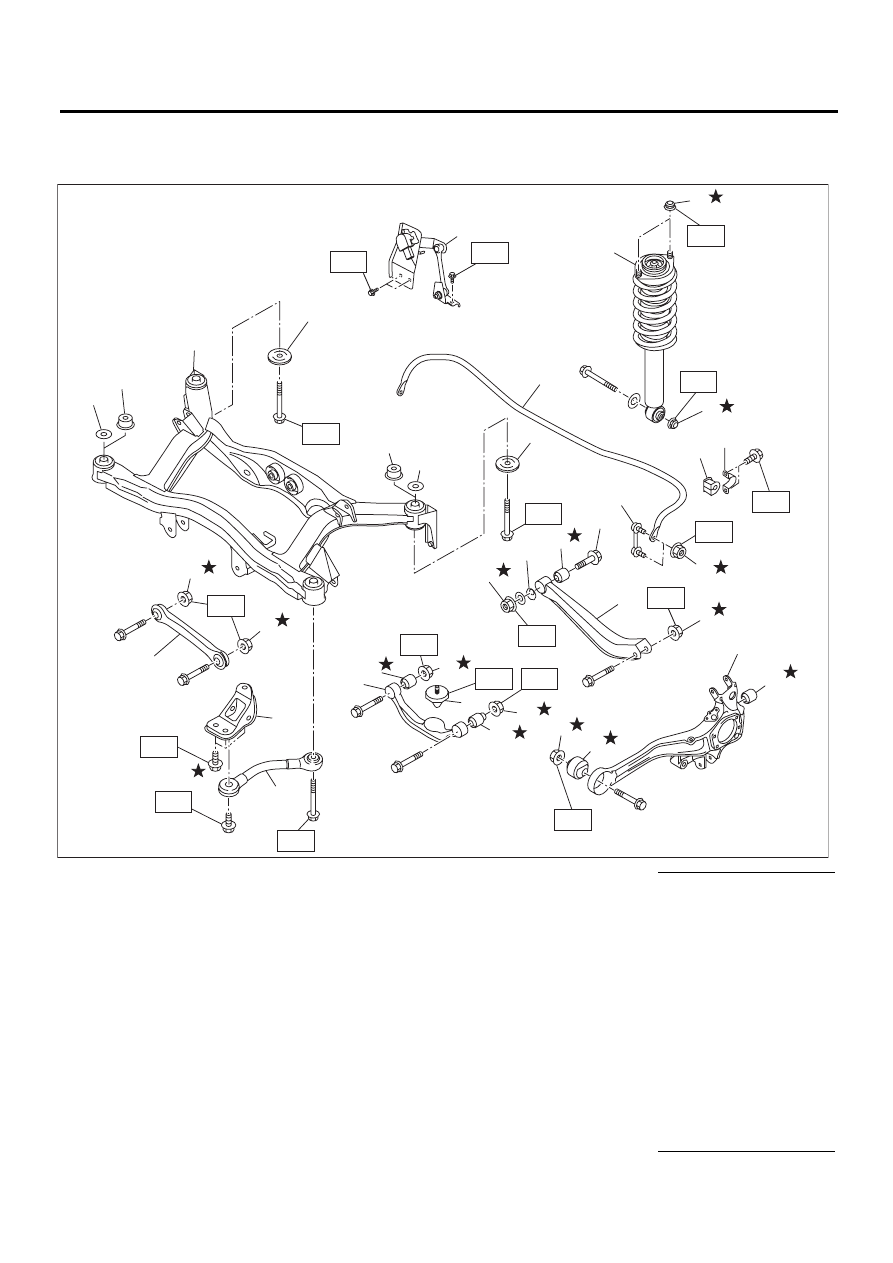

B: УЗЕЛ

1. ЗАДНЯЯ ПОДВЕСКА

(1)

Амортизатор

(15) Отбойник

Момент затяжки: Нм
(кгс-м, фунт-сила фут

(2)

Самоконтрящаяся гайка

(16) Верхняя тяга

T1: 7,5 (0,76, 5,5)

(3)

Стабилизатор

(17) Втулка верхней тяги (внутренняя сторона)

T2: 30 (3,1, 22,4)

(4)

Втулка стабилизатора

(18) Втулка верхней тяги (внешняя сторона)

T3: 32 (3,3, 24)

(5)

Кронштейн

(19) Передняя тяга

T4: 40 (4,1, 30)

(6)

Тяга стабилизатора

(20) Задний подрамник

T5: 44 (4,5, 32,5)

(7)

Задняя тяга

(21) Опорный рычаг подрамника

T6: 57 (5,8, 42)

(8)

Регулировочный болт

(22) Стопорный диск подрамника

T7: 62 (6,3, 46)

(9)

Втулка задней тяги

(23) Верхний стопор

(кроме модели OUTBACK)

T8: 65 (6,6, 48)

(10)

Регулировочная шайба

T9: 80 (8,2, 59)

(11)

Задний рычаг

(24) Верхний стопор (OUTBACK)

T10: 120 (12,2, 89)

(12)

Задняя втулка заднего рычага

(25)  Задний датчик высоты автомобиля (толь-

ко модели с системой автоматической ре-
гулировки уровня светового пучка фар)

T11: 125 (12,7, 92)

(13)

Передняя втулка заднего рычага

T1: 150 (15,3, 111)

(14)

Кронштейн заднего рычага

T13: 175 (17,8, 129)

(1)

(2)

(2)

(2)

(2)

(2)

(2)

(2)

(2)

(2)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(20)

(23)

(23)

(24)

(24)

(21)

T6

T11

T9

T13

T12

T6

T8

T10

T3

T13

T13

T6

T7

T2

T4

T5

(22)

(22)

RS-00237

(25)

T1

T1
