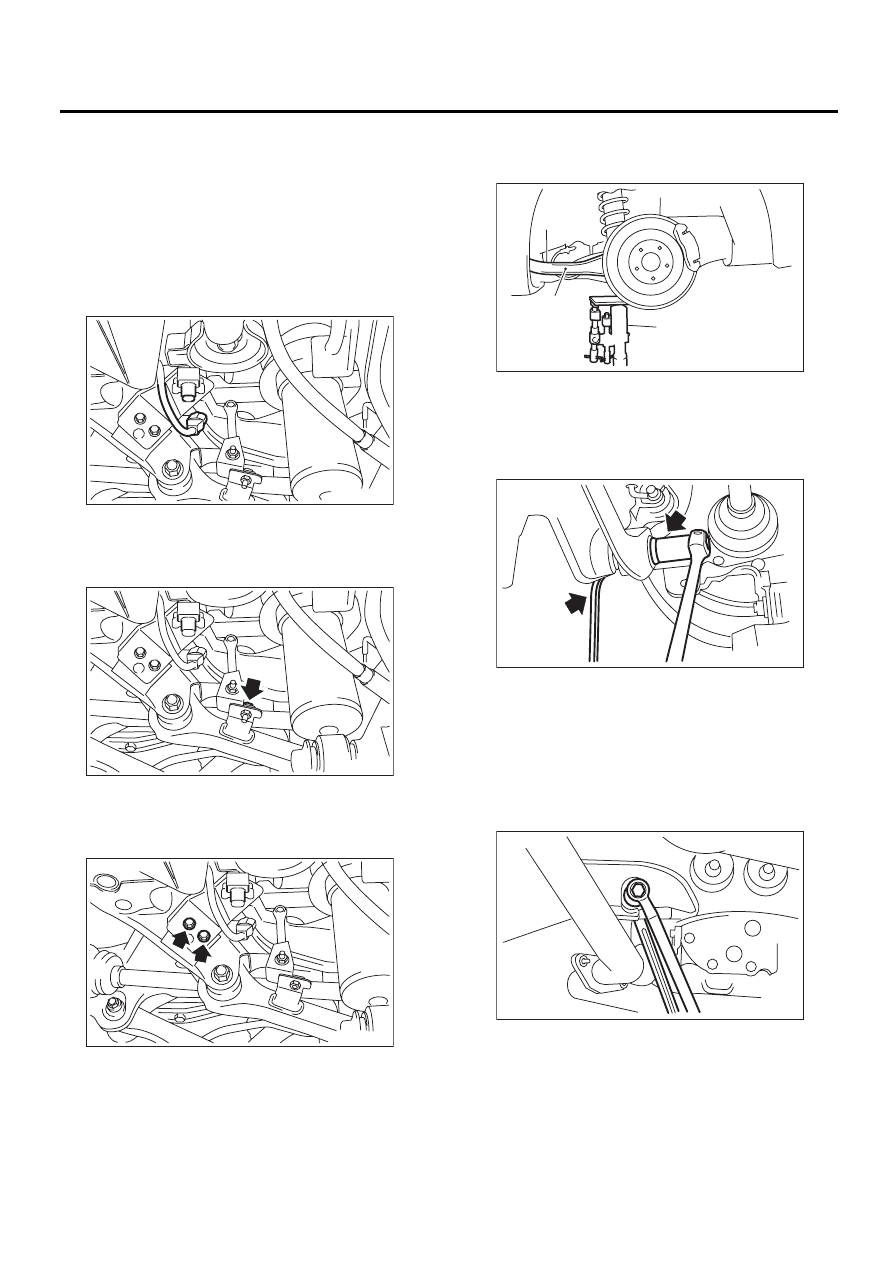

RS-20

Задняя тяга

ЗАДНЯЯ ПОДВЕСКА

8. Задняя тяга

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

5) Снимите кронштейн заднего датчика высоты
автомобиля с задней поперечной балки. (моде-
ли с автоматической регулировкой уровня све-
тового пучка фар, только с левой стороны)

6) Снимите задний стабилизатор. <См. RS-8,
СНЯТИЕ, Задний стабилизатор.>

7) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.

8) Отверните болты крепления задней тяги к
заднему рычагу.

9) Нанесите метки совмещения на регулиро-
вочном болте задней тяги и подрамнике.
10) Отверните болт крепления задней тяги к
подрамнику, затем снимите заднюю тягу.

ОСТОРОЖНО:
При ослаблении регулировочного болта обя-
зательно удерживайте головку болта на мес-
те при ослаблении гайки.

LI-00674

LI-00675

LI-00676

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)

RS-00080

RS-00081

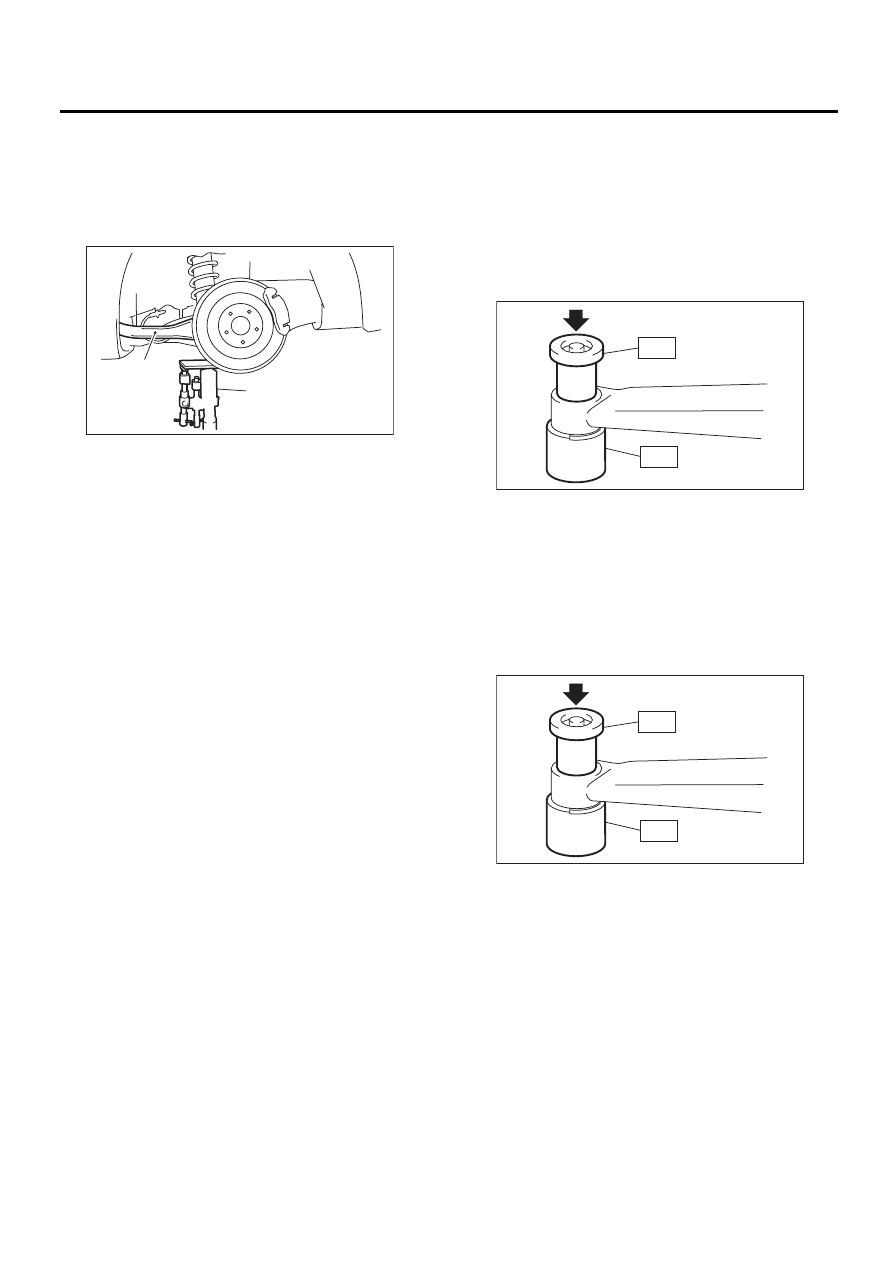

RS-21

Задняя тяга

ЗАДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Удерживайте задний рычаг в горизонталь-
ном положении, используя трансмиссионный
домкрат.
2) Установите заднюю тягу, используя новые
самоконтрящиеся гайки.

ПРИМЕЧАНИЕ:
При установке регулировочного болта удержи-
вайте его головку на месте и затягивайте само-
контрящуюся гайку.

Момент затяжки:

Задняя тяга к подрамнику

120 Нм (12,2 кгс-м, 89 фунт-сила-фут)

Задняя тяга к заднему рычагу

57 Нм (5,8 кгс-м, 42 фунт-сила-фут)

3) Установите задний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

4) Установите разъем заднего датчика высоты
автомобиля. (модели с автоматической регули-
ровкой уровня светового пучка фар, только с
левой стороны)
5) Установите задние колеса.
6) Присоедините провод массы к аккумулятору.
7) Проверьте углы установки колес и отрегули-
руйте при необходимости.
8) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: РАЗБОРКА

Выпрессуйте втулку с помощью специальных
инструментов A и B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ И
СНЯТИЯ.

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ И
СНЯТИЯ.

D: СБОРКА

Запрессуйте втулку при помощи специальных
инструментов A и B.
ST-A

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ И
СНЯТИЯ.

ST-B

20099AE000

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ И
СНЯТИЯ.

E: ПРОВЕРКА

Визуально проверьте заднюю тягу на предмет
повреждения и деформации.

(1) Задний рычаг

(2) Трансмиссионный домкрат

RS-00052

(1)

(2)

RS-00083

ST-A

ST-B

RS-00083

ST-A

ST-B

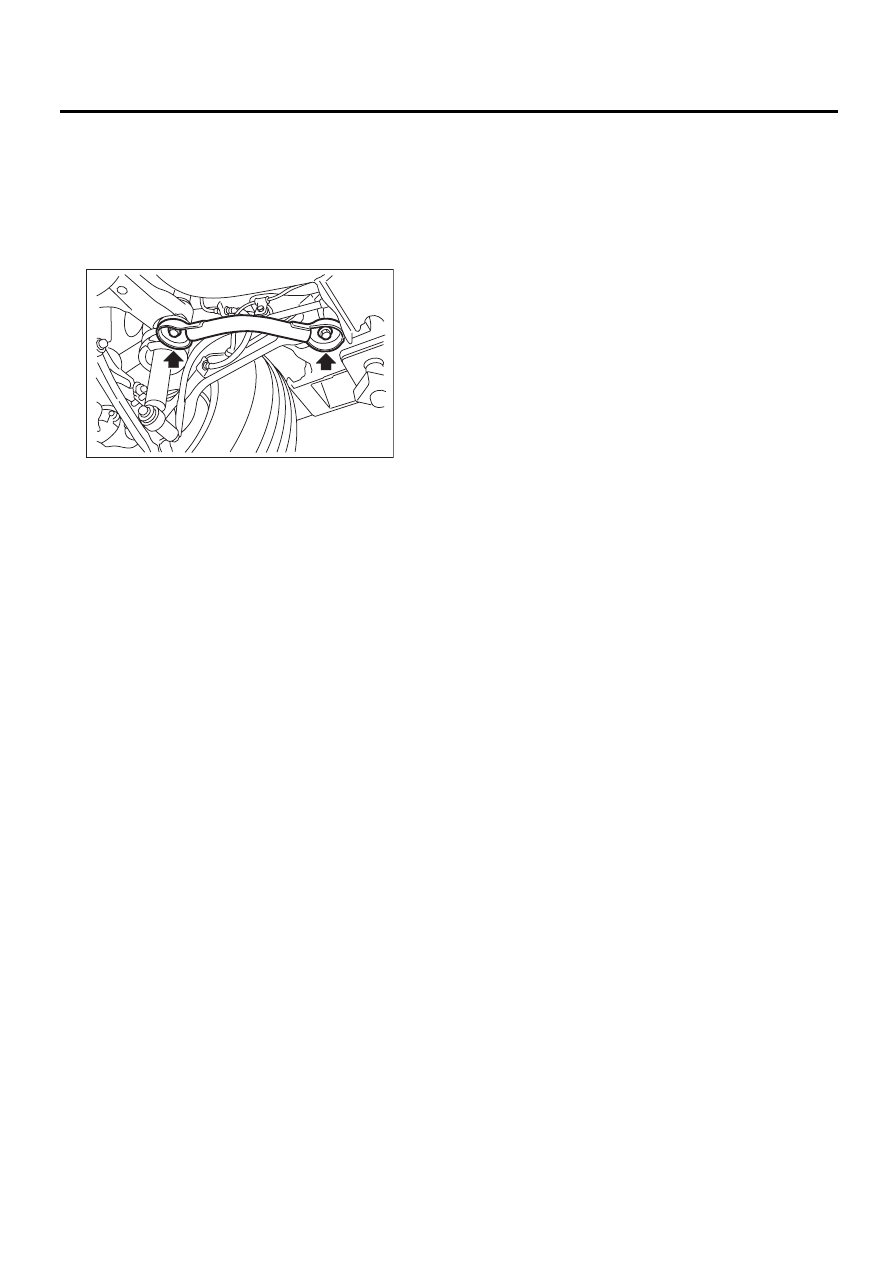

RS-22

Опорный рычаг подрамника

ЗАДНЯЯ ПОДВЕСКА

9. Опорный рычаг

подрамника

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и по-
доприте подрамник опорной стойкой.
2) Снимите опорный рычаг подрамника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опорный рычаг подрамника к кронштей-
ну заднего рычага

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

Опорный рычаг подрамника к заднему
подрамнику

175 Нм (17,8 кгс-м, 129 фунт-сила-фут)

C: ПРОВЕРКА

Визуально проверьте опорный рычаг подрам-
ника на предмет повреждений и деформации.

RS-00088

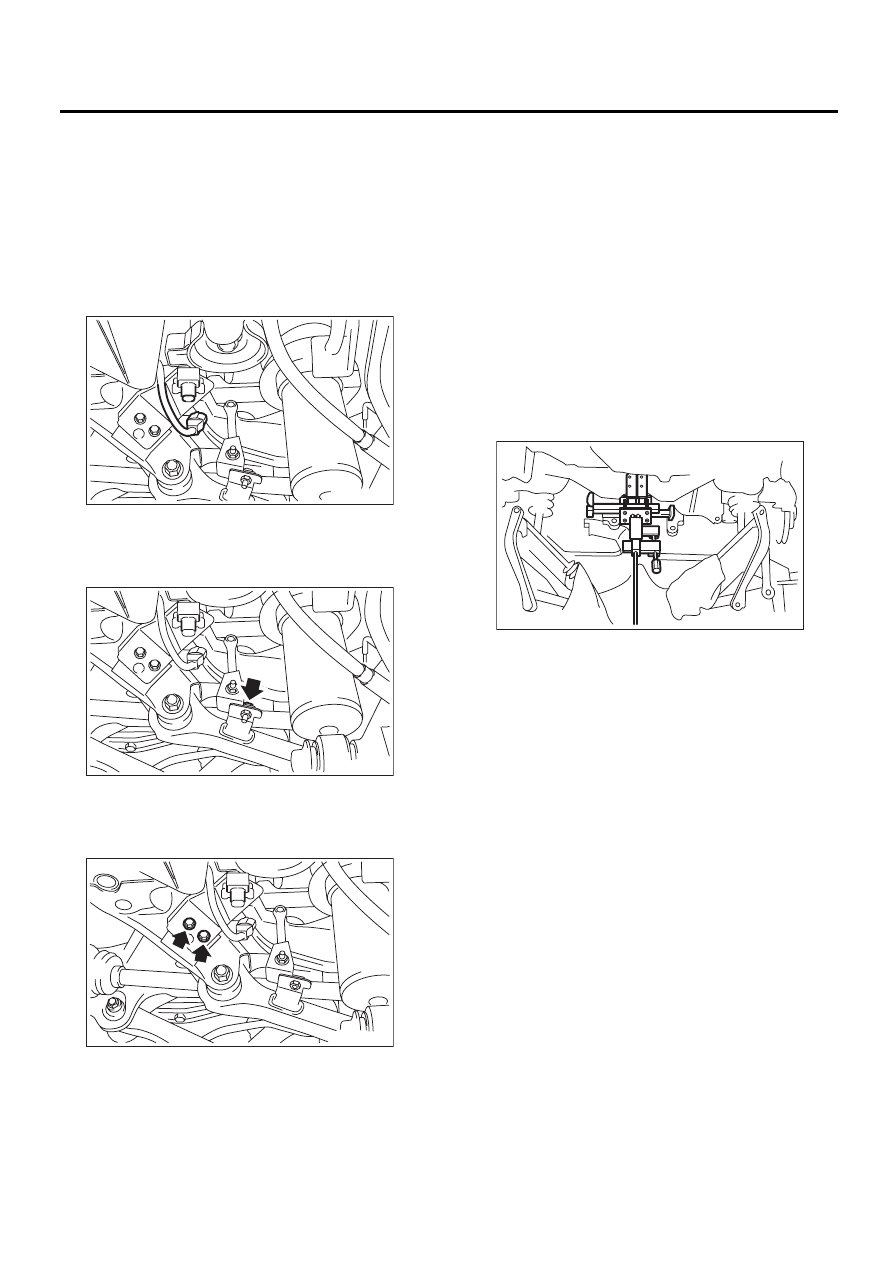

RS-23

Задний подрамник

ЗАДНЯЯ ПОДВЕСКА

10.Задний подрамник

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги. (мо-
дели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

5) Снимите кронштейн заднего датчика высоты
автомобиля с задней поперечной балки. (моде-
ли с автоматической регулировкой уровня све-
тового пучка фар, только с левой стороны)

6) Отделите переднюю выхлопную трубу от за-
дней выхлопной трубы.
7) Снимите заднюю выхлопную трубу и глуши-
тель.
8) Снимите задний дифференциал.
Тип T
<См. DI-29, СНЯТИЕ, Задний дифференциал
(тип Т).>
Тип VA
<См. DI-59, СНЯТИЕ, Задний дифференциал
(тип VA).>
9) Снимите задний стабилизатор. <См. RS-8,
СНЯТИЕ, Задний стабилизатор.>
10) Отверните болты крепления заднего амор-
тизатора к заднему рычагу.
11) Удерживайте подрамник трансмиссионным
домкратом.

12) Снимите переднюю тягу с подрамника.
<См. RS-18, СНЯТИЕ, Передняя тяга.>
13) Снимите заднюю тягу с подрамника.
<См. RS-20, СНЯТИЕ, Задняя тяга.>
14) Снимите верхнюю тягу с подрамника.
<См. RS-14, СНЯТИЕ, Верхняя тяга.>
15) Снимите опорный рычаг подрамника.
16) Снимите подрамник.

LI-00674

LI-00675

LI-00676

RS-00085
