Subaru Legacy (2008 год). Руководство - часть 727
5MT-92

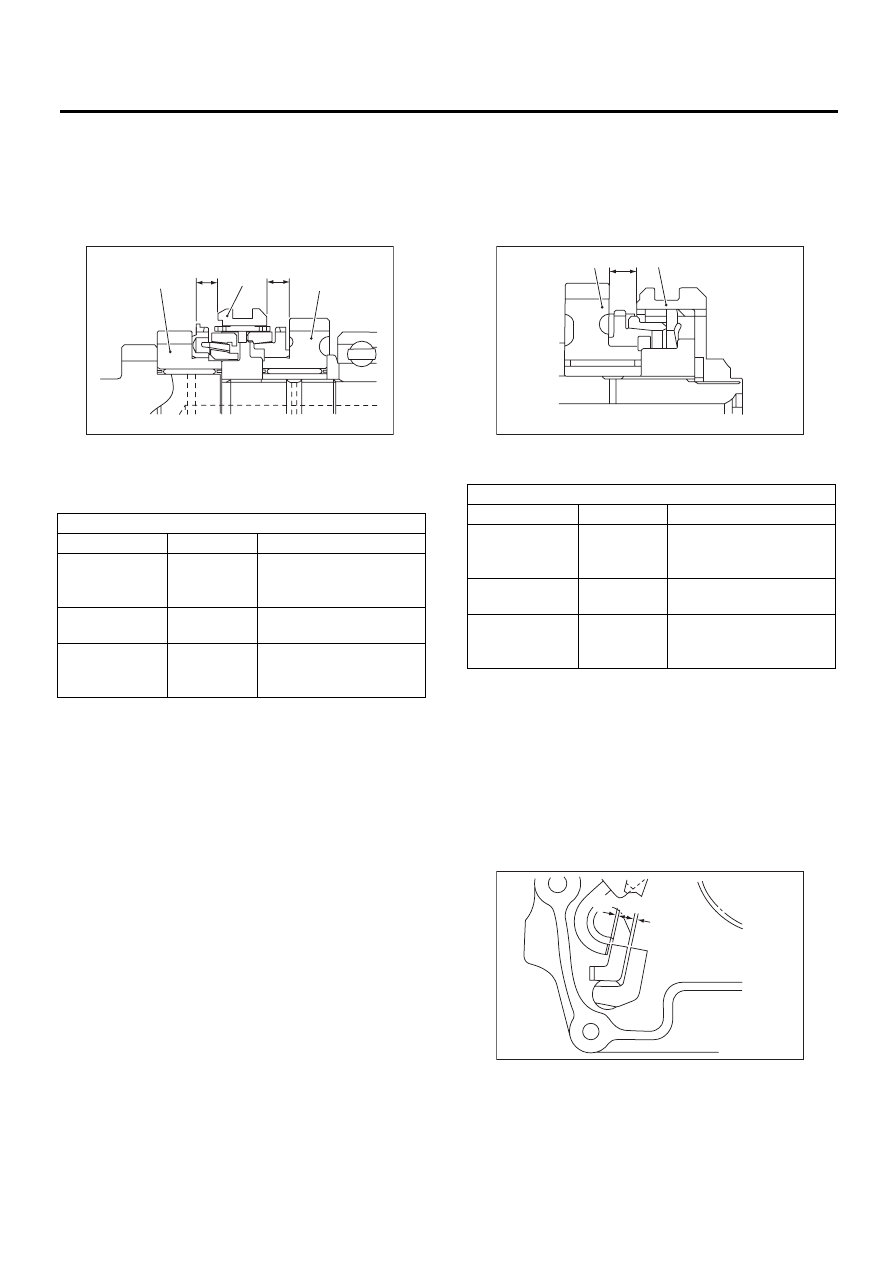

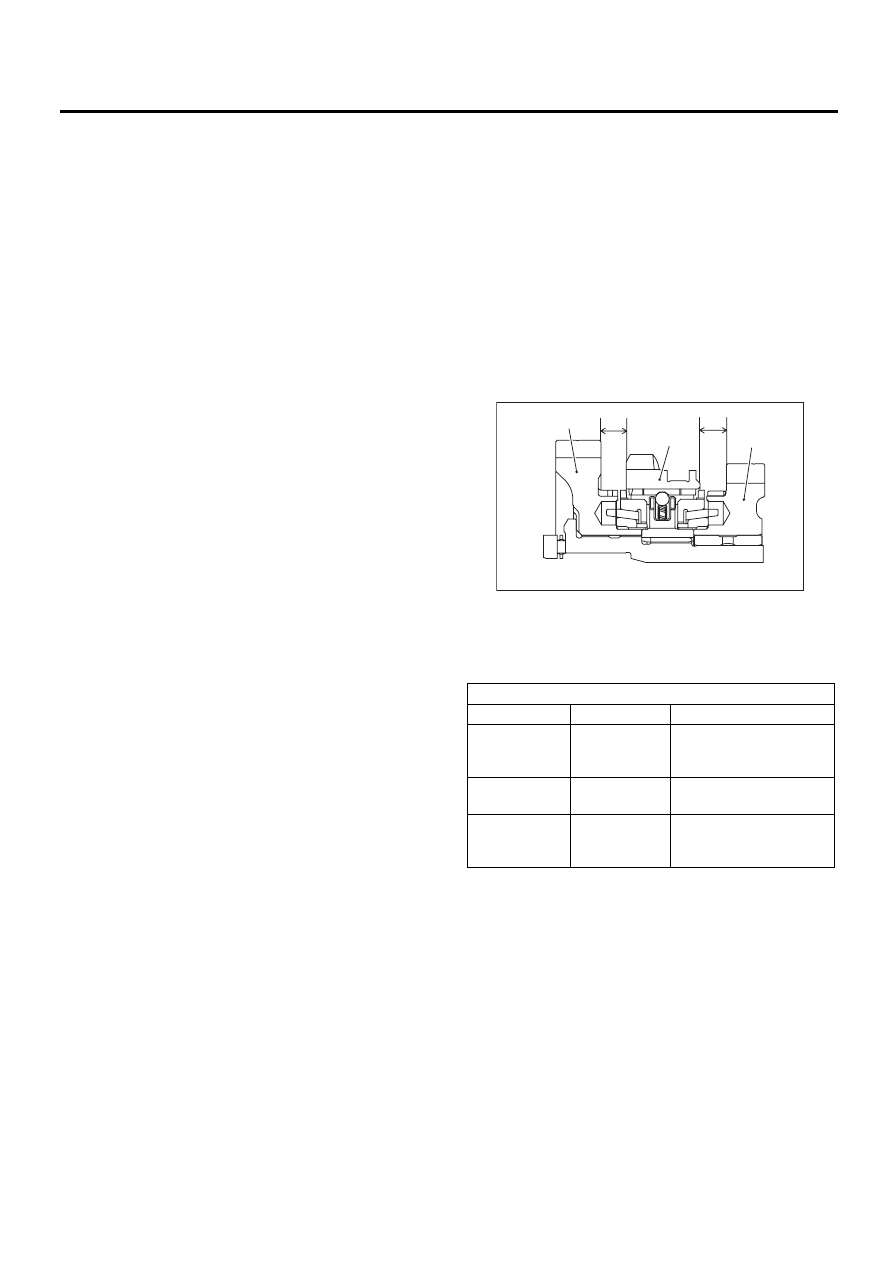

Вилка переключения передач и шток
МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ
21.Вилка переключения
передач и шток
A: СНЯТИЕ
1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите выключатель фонарей заднего хо-
да и датчик нейтральной передачи.
<См. 5MT-37, СНЯТИЕ, Переключатели и жгут
проводов.>
3) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя. <См. 5MT-40, СНЯ-
ТИЕ, Узел раздаточной коробки и корпуса уд-
линителя.>
4) Снимите корпус трансмиссии. <См. 5MT-52,
СНЯТИЕ, Корпус трансмиссии.>
5) Снимите узел вала ведущей шестерни.
<См. 5MT-73, СНЯТИЕ, Узел вала ведущей
шестерни.>
6) Снимите узел первичного вала.
• Однодиапазонная модель
<См. 5MT-59, СНЯТИЕ, Узел первичного вала
для однодиапазонной модели.>
• Двухдиапазонная модель
<См. 5MT-64, СНЯТИЕ, Узел первичного вала
для двухдиапазонной модели.>
7) Снимите узел переднего дифференциала.
<См. 5MT-82, СНЯТИЕ, Узел переднего диф-
ференциала.>

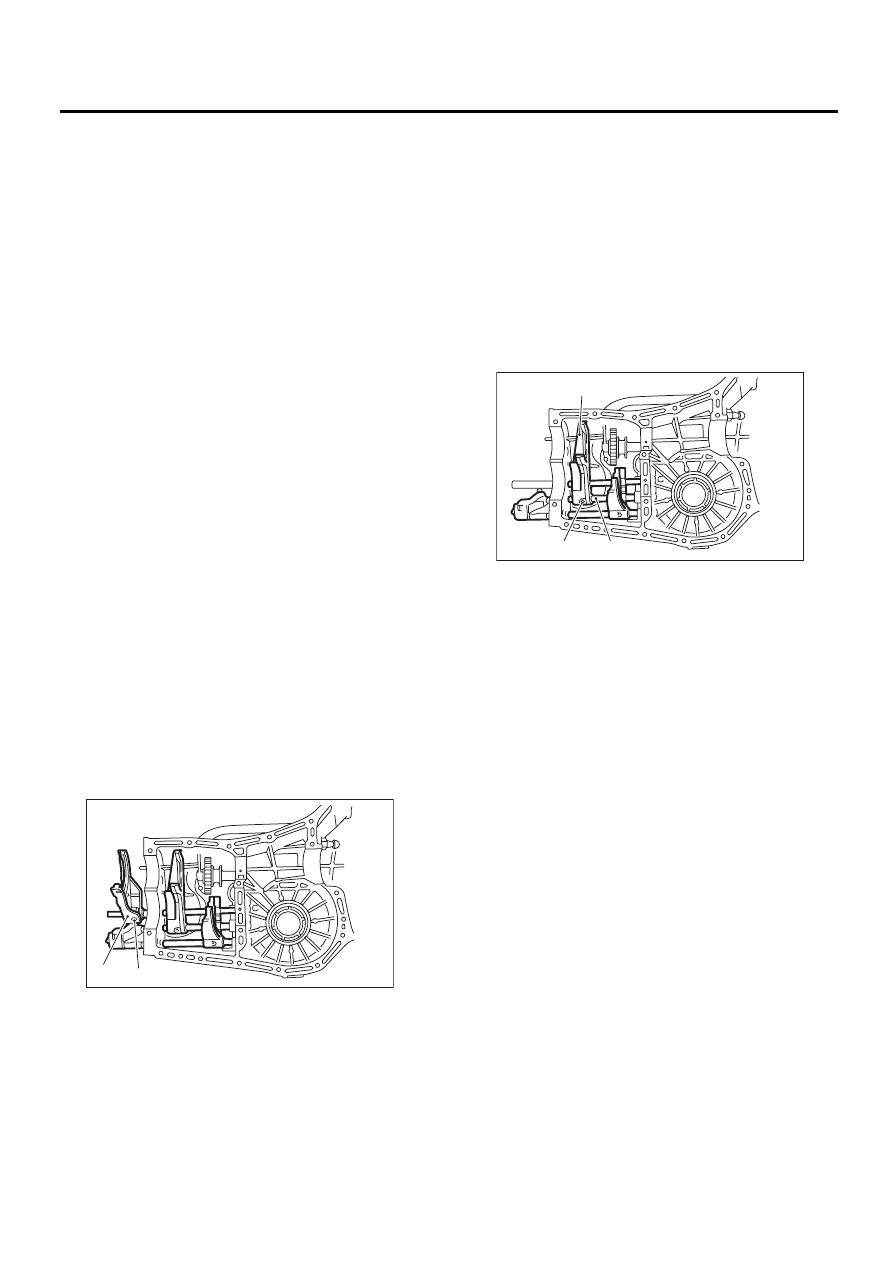

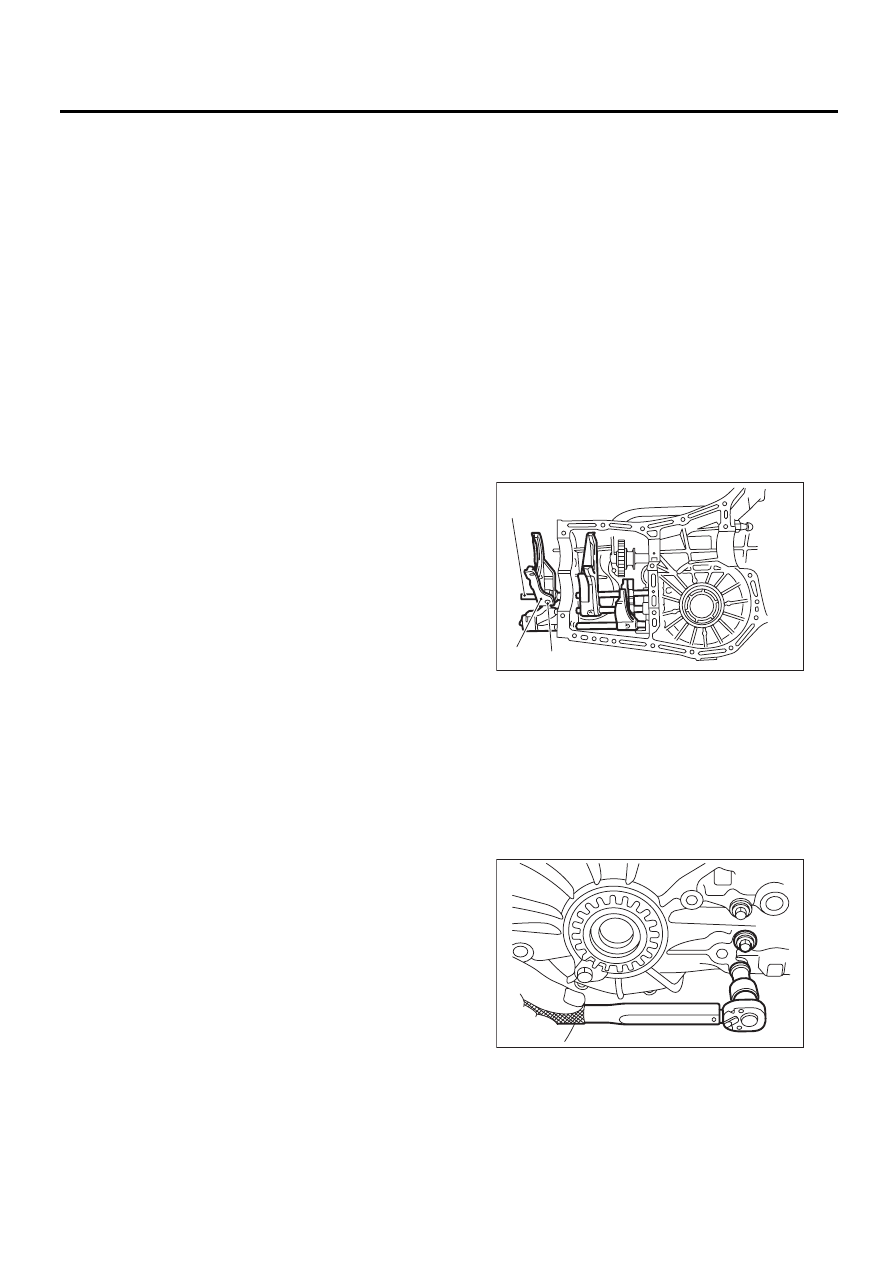

8) Снимите прямой штифт при помощи специ-
ального инструмента, и снимите вилку пере-
ключения 5-ой передачи.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700
СЪЕМНИК ПРЯМОГО
ШТИФТА
9) Снимите пробки, пружины и стопорные ша-
рики.
10) Выколотите прямой штифт, при помощи
специального инструмента и снимите шток вил-
ки 3-ей-4-ой передач и вилку переключения.
ПРИМЕЧАНИЕ:
При снятии штока, следите за тем, чтобы дру-
гие штоки оставались в нейтральном положе-
нии. Также, при вытаскивании прямого штиф-
та, снимайте его по направлению к внутренней
стороне корпуса, так чтобы он не ударился о
корпус.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700
СЪЕМНИК ПРЯМОГО
ШТИФТА
11) Выколотите прямой штифт, при помощи
специального инструмента и снимите шток вил-
ки 1-ой-2-ой передач и вилку переключения.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700
СЪЕМНИК ПРЯМОГО
ШТИФТА
12) Снимите пружинное стопорное кольцо (вне-
шнее) и снимите шток вилки заднего хода из ры-
чага штока вилки переключения заднего хода.
Затем снимите шарик, пружину и блокировочный
плунжер со штока.
Затем снимите шток.
ПРИМЕЧАНИЕ:
При вытаскивании рычага штока вилки пере-
ключения заднего хода, следите за тем, чтобы
шарик не выпал из рычага.
13) Снимите рычаг включения заднего хода.
(A) Прямой штифт
(B) Вилка переключения 5-ой передачи
MT-00309
( A )
( B )
(A) Прямой штифт
(B) Шток вилки 3-ей-4-ой передачи
(C) Вилка переключения
MT-00994
(A)
(B)
(C)
