5MT-88

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

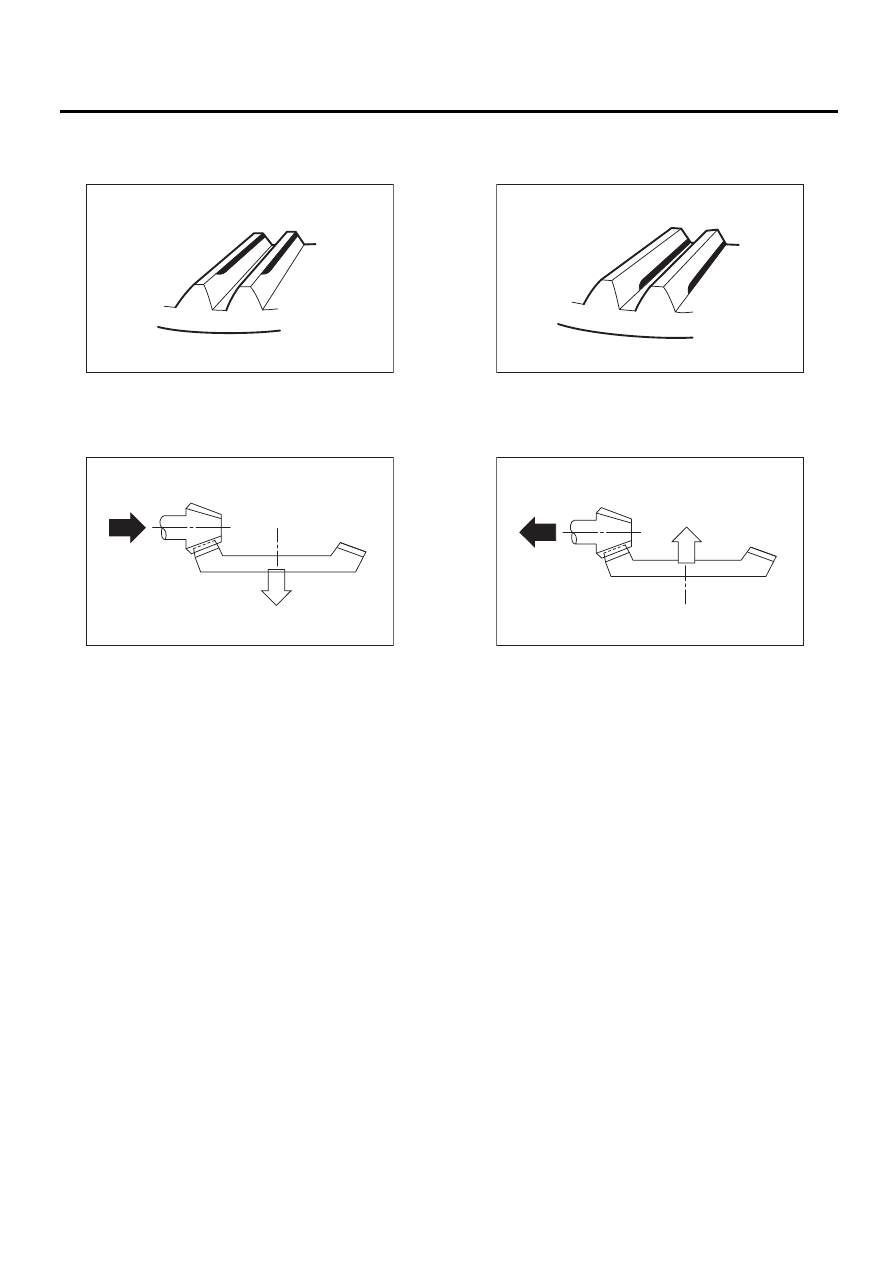

• Торцовый контакт
Предмет проверки: Зазор слишком велик.
Форма пятна контакта

Отрегулируйте: Уменьшите толщину шайбы,
регулирующей высоту шестерни, чтобы при-
двинуть ведущую шестерню ближе к ведомой
шестерне.

• Боковой контакт
Предмет проверки: Зазор слишком мал.
Форма пятна контакта

Отрегулируйте: Увеличьте толщину регулиро-
вочной шайбы высоты шестерни в соответс-
твии с процедурой, чтобы сдвинуть ведущую
шестерню от ведомой шестерни.

AT-00208

AT-00212

AT-00209

AT-00213

5MT-89

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

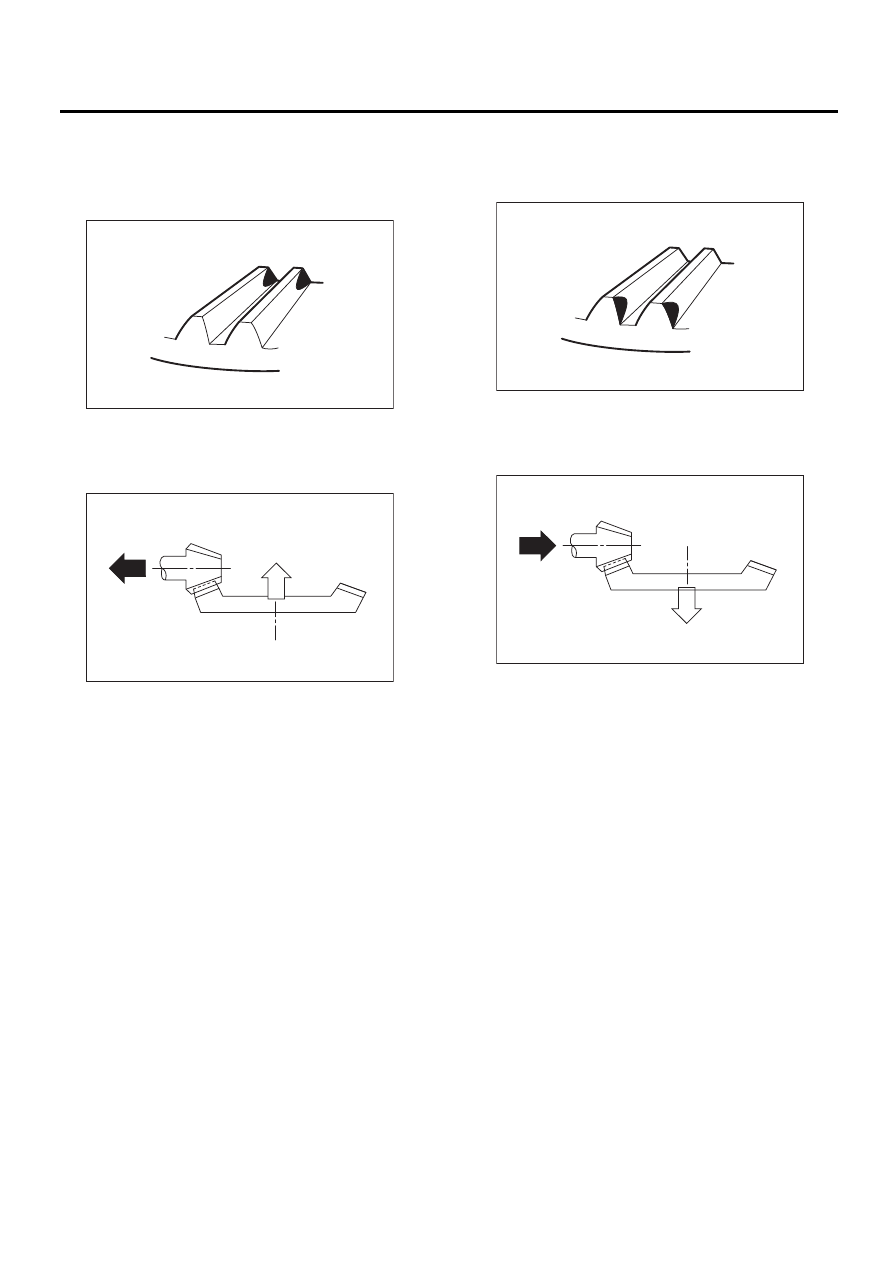

• Контакт пятки (контакт по внутреннему диа-
метру)
Предмет проверки: Зона контакта зубьев
слишком мала.
Форма пятна контакта

Отрегулируйте: В соответствии с процедурой
регулировки, увеличьте толщину шайбы регу-
лировки высоты шестерни, чтобы приблизить
ведущую шестерню к ведомой шестерне.

• Контакт на носке (контакт наружного края)
Предмет проверки: Зона контакта зубьев
слишком мала.
Форма пятна контакта

Отрегулируйте: В соответствии с процедурой
регулировки, уменьшите толщину шайбы регу-
лировки высоты шестерни, чтобы отодвинуть
ведущую шестерню от ведомой шестерни.

AT-00210

AT-00213

AT-00211

AT-00212

5MT-90

Промежуточная шестерня заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

20.Промежуточная шестерня

заднего хода

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите выключатель фонарей заднего хо-
да и датчик нейтральной передачи.
<См. 5MT-37, СНЯТИЕ, Переключатели и жгут
проводов.>
3) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя. <См. 5MT-40, СНЯ-
ТИЕ, Узел раздаточной коробки и корпуса уд-
линителя.>
4) Снимите корпус трансмиссии. <См. 5MT-52,
СНЯТИЕ, Корпус трансмиссии.>
5) Снимите узел вала ведущей шестерни.
<См. 5MT-73, СНЯТИЕ, Узел вала ведущей
шестерни.>
6) Снимите узел первичного вала.
• Однодиапазонная модель
<См. 5MT-59, СНЯТИЕ, Узел первичного вала
для однодиапазонной модели.>
• Двухдиапазонная модель
<См. 5MT-64, СНЯТИЕ, Узел первичного вала
для двухдиапазонной модели.>
7) Снимите узел переднего дифференциала.
<См. 5MT-82, СНЯТИЕ, Узел переднего диф-
ференциала.>
8) Снимите вилки переключения передач и
штоки. <См. 5MT-92, СНЯТИЕ, Вилка переклю-
чения передач и шток.>
9) Снимите прямой штифт и снимите вал проме-
жуточной шестерни заднего хода, шайбу, про-
межуточную шестерню заднего хода и шайбу.

10) Снимите рычаг включения заднего хода.

B: УСТАНОВКА

1) Установите рычаг переключения заднего хо-
да, шайбу, промежуточную шестерню заднего
хода, шайбу и вал промежуточной шестерни
заднего хода и закрепите их при помощи пря-
мого штифта.

ПРИМЕЧАНИЕ:
Убедитесь, что устанавливаете вал промежуточ-
ной шестерни заднего хода с задней стороны.

2) Проверьте и отрегулируйте зазор между про-
межуточной шестерней заднего хода и стенкой
корпуса трансмиссии. <См. 5MT-90, УСТАНОВКА,
Промежуточная шестерня заднего хода.> <См.
5MT-91, РЕГУЛИРОВКА, Промежуточная шестер-
ня заднего хода.>
3) Установите вилки переключения передач и
штоки. <См. 5MT-93, УСТАНОВКА, Вилка пере-
ключения передач и шток.>
4) Установите узел переднего дифференциала.
<См. 5MT-82, УСТАНОВКА, Узел переднего диф-
ференциала.>
5) Установите узел первичного вала.
• Однодиапазонная модель
<См. 5MT-59, УСТАНОВКА, Узел первичного
вала для однодиапазонной модели.>
• Двухдиапазонная модель
<См. 5MT-64, УСТАНОВКА, Узел первичного
вала для двухдиапазонной модели.>
6) Установите узел вала ведущей шестерни.
<См. 5MT-73, УСТАНОВКА, Узел вала ведущей
шестерни.>
7) Установите корпус трансмиссии.
<См. 5MT-54, УСТАНОВКА, Корпус трансмис-
сии.>
8) Установите раздаточную коробку вместе с
узлом корпуса удлинителя. <См. 5MT-40, УС-
ТАНОВКА, Узел раздаточной коробки и корпу-
са удлинителя.>

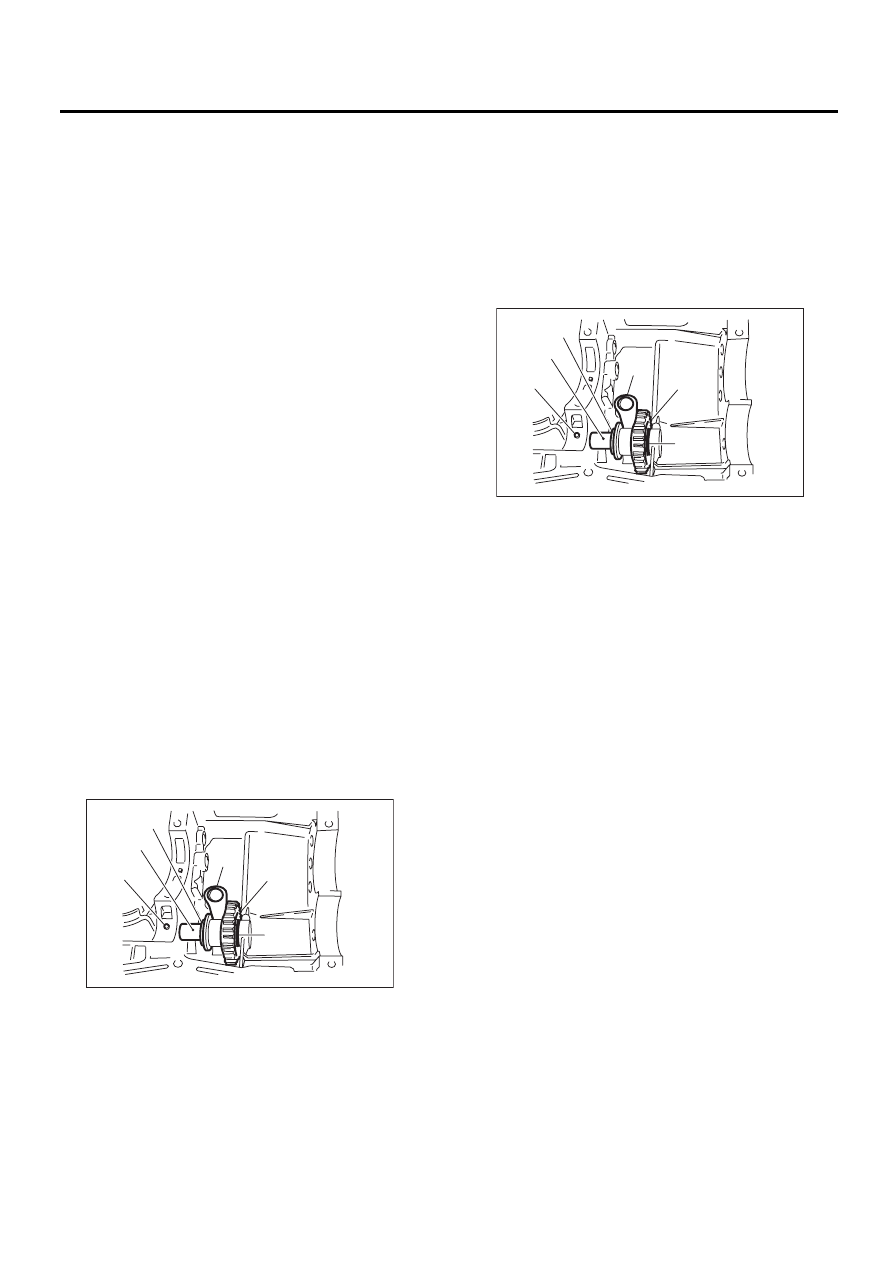

(A) Прямой штифт
(B) Вал промежуточной шестерни заднего хода

(C) Промежуточная шестерня заднего хода
(D) Шайба

(E) Шайба

(F) Рычаг переключения заднего хода

MT-01565

(A)

(B)

(C)

(D)

(F)

(E)

(A) Прямой штифт
(B) Вал промежуточной шестерни заднего хода

(C) Промежуточная шестерня заднего хода
(D) Шайба

(E) Шайба

(F) Рычаг переключения заднего хода

MT-01565

(A)

(B)

(C)

(D)

(F)

(E)

5MT-91

Промежуточная шестерня заднего хода

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

9) Установите выключатель фонарей заднего
хода и датчик нейтральной передачи. <См.
5MT-38, УСТАНОВКА, Переключатели и жгут
проводов.>
10) Установите узел механической трансмис-
сии на автомобиль. <См. 5MT-29, УСТАНОВКА,
Узел механической трансмиссии.>

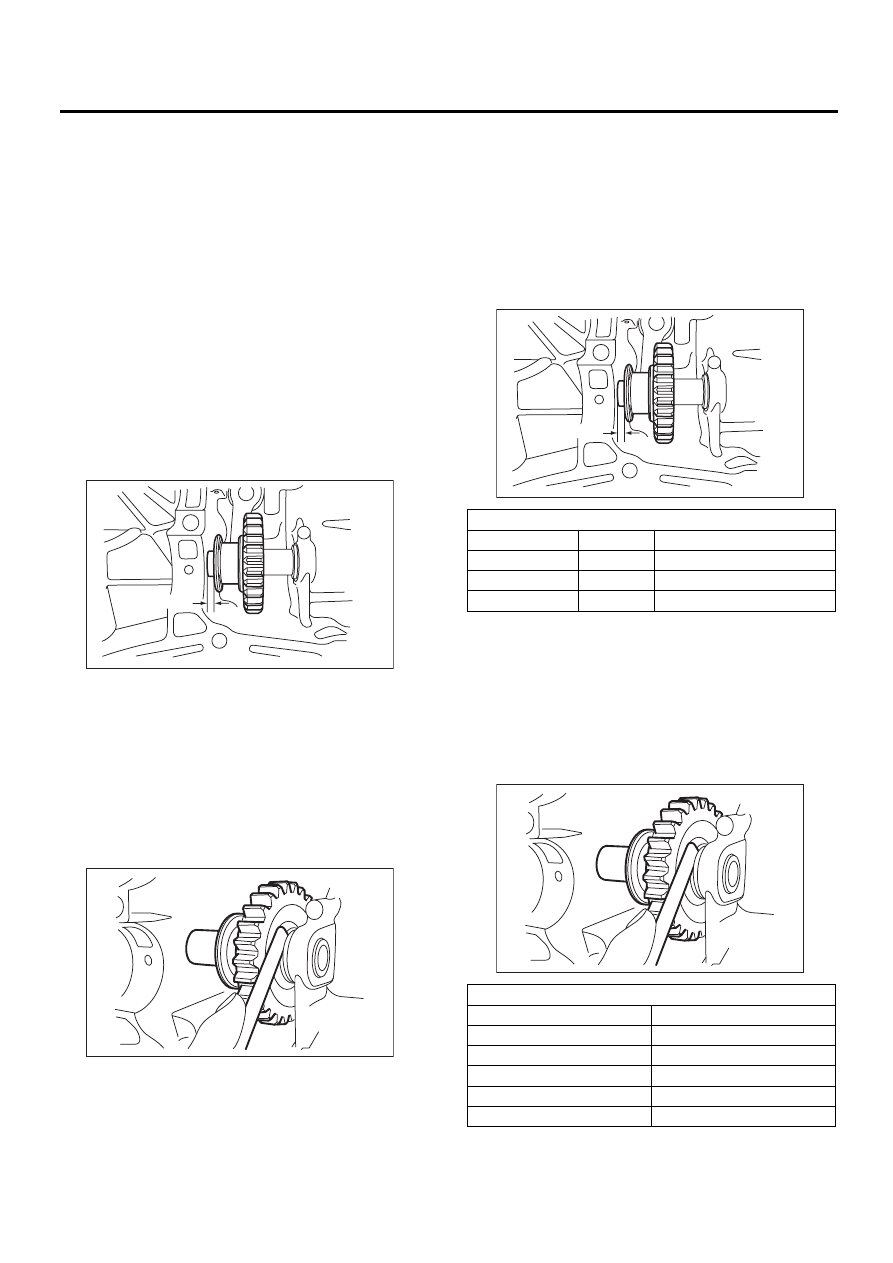

C: ПРОВЕРКА

1) Передвиньте шток рычага переключения
заднего хода в сторону заднего хода. Проверь-
те и отрегулируйте зазор между промежуточ-
ной шестерней заднего хода и поверхностью
стенок корпуса трансмиссии. Если он не соот-
ветствует спецификации, выберите подходя-
щий рычаг переключения заднего хода и отре-
гулируйте.

Зазор A:

6,0 — 7,5 мм (0,236 — 0,295 дюйма)

2) После установки подходящего рычага пере-
ключения заднего хода, переставьте его в ней-
тральное положение. Проверьте и отрегули-
руйте зазор между промежуточной шестерней
заднего хода и поверхностью стенок корпуса
трансмиссии. Если он не соответствует специ-
фикации, выберите соответствующую шайбу и
отрегулируйте.

Зазор:

0 — 0,5 мм (0 — 0,020 дюйма)

3) Проверьте промежуточную шестерню зад-
него хода и вал на предмет повреждений. В
случае повреждения, замените.

D: РЕГУЛИРОВКА

1) Выберите подходящий рычаг переключения
заднего хода из таблицы ниже и проводите ре-
гулировку до тех пор, пока зазор между проме-
жуточной шестерней заднего хода и стенкой
корпуса трансмиссии не будет соответство-
вать техническим характеристикам.

Зазор A:

6,0 — 7,5 мм (0,236 — 0,295 дюйма)

2) Выберите соответствующую шайбу из таб-
лицы ниже и проводите регулировку до тех
пор, пока зазор между промежуточной шестер-
ней заднего хода и стенкой корпуса трансмис-
сии не будет соответствовать техническим ха-
рактеристикам.

Зазор:

0 — 0,5 мм (0 — 0,020 дюйма)

MT-00305

A

MT-00306

Рычаг переключения заднего хода

Номер детали

Метка

Комментарии

32820AA070

7

Дальше от стенки корпуса

32820AA080

8

Нормативное значение

32820AA090

9

Ближе к стенке корпуса

Шайба

Номер детали

Толщина, мм (дюймов)

803020151

0,4 (0,016)

803020152

1,1 (0,043)

803020153

1,5 (0,059)

803020154

1,9 (0,075)

803020155

2,3 (0,091)
