5MT-80
Узел вала ведущей шестерни

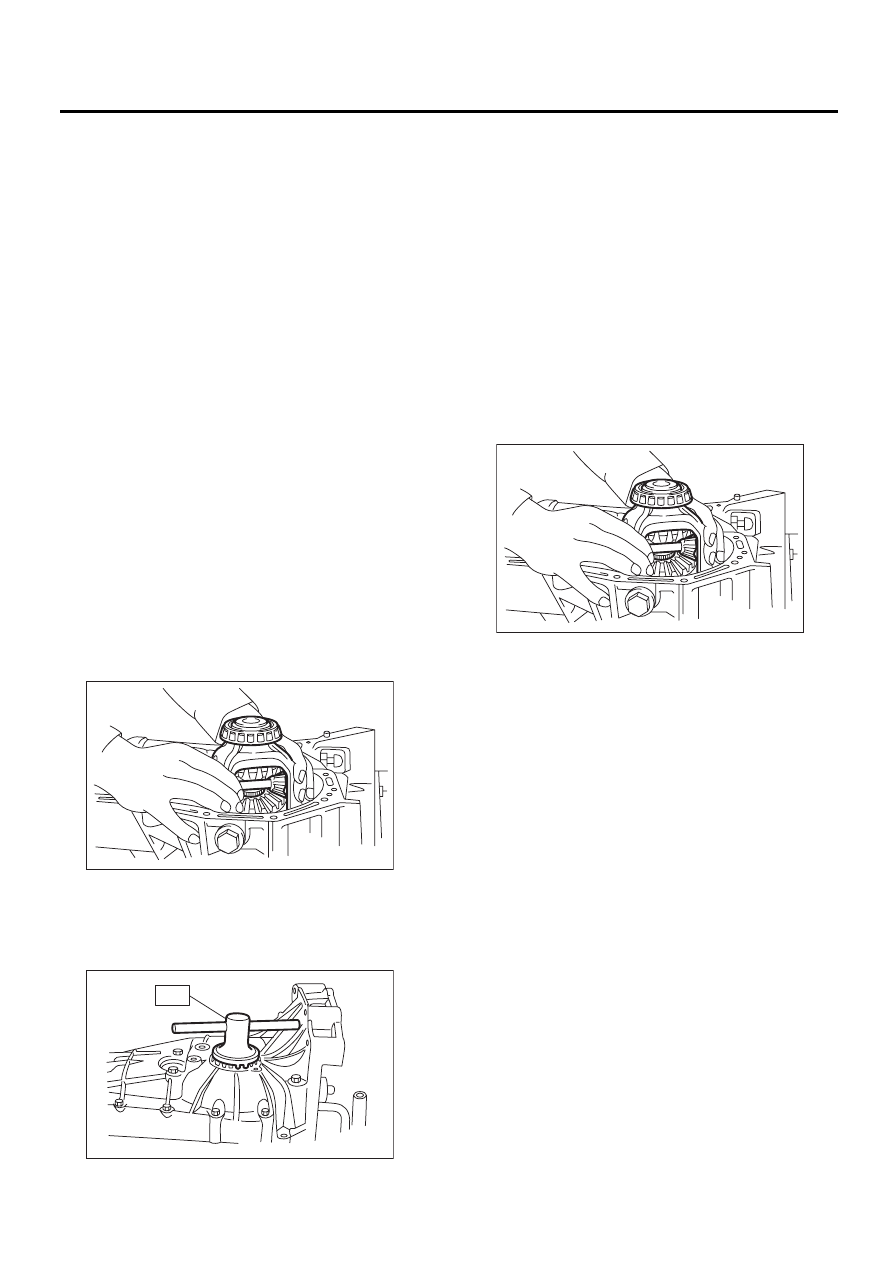

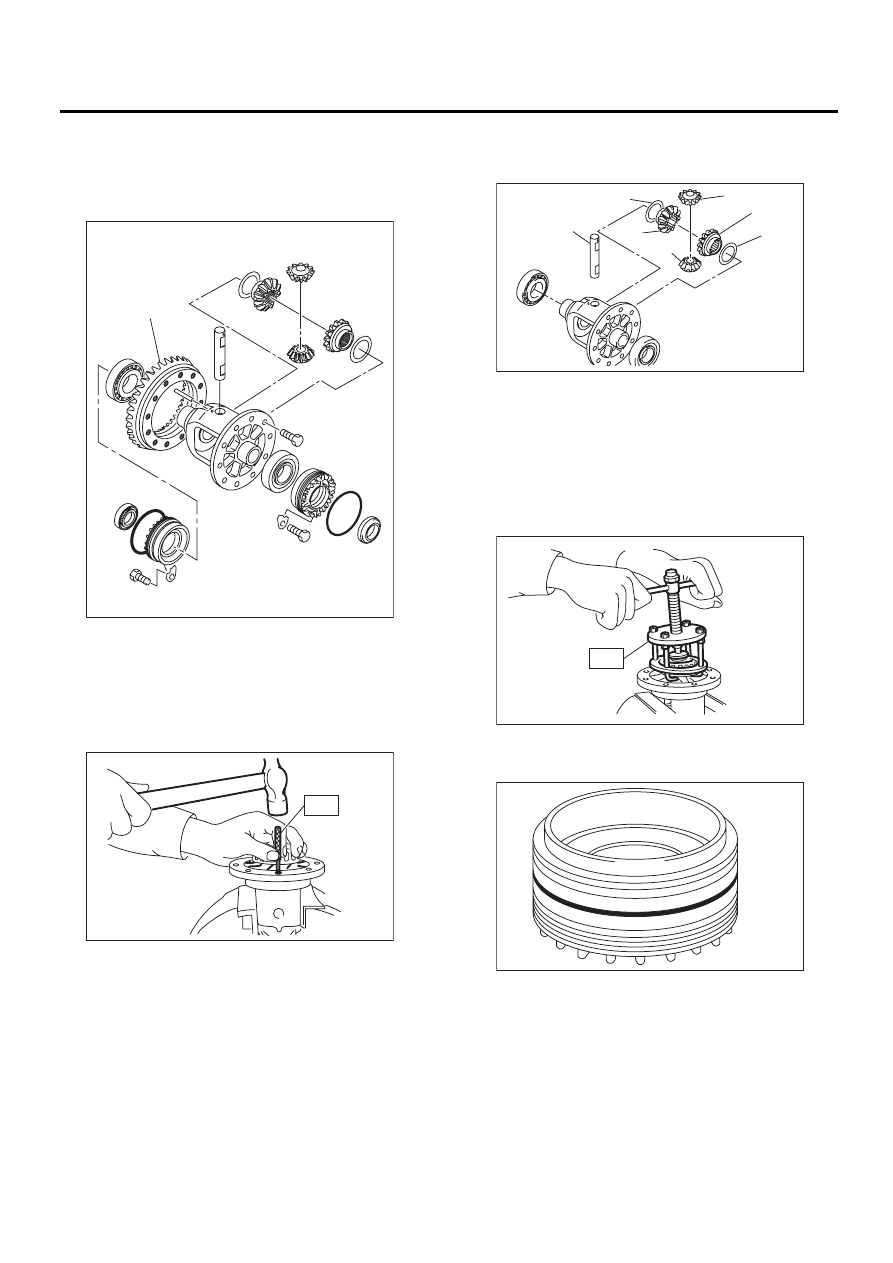

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

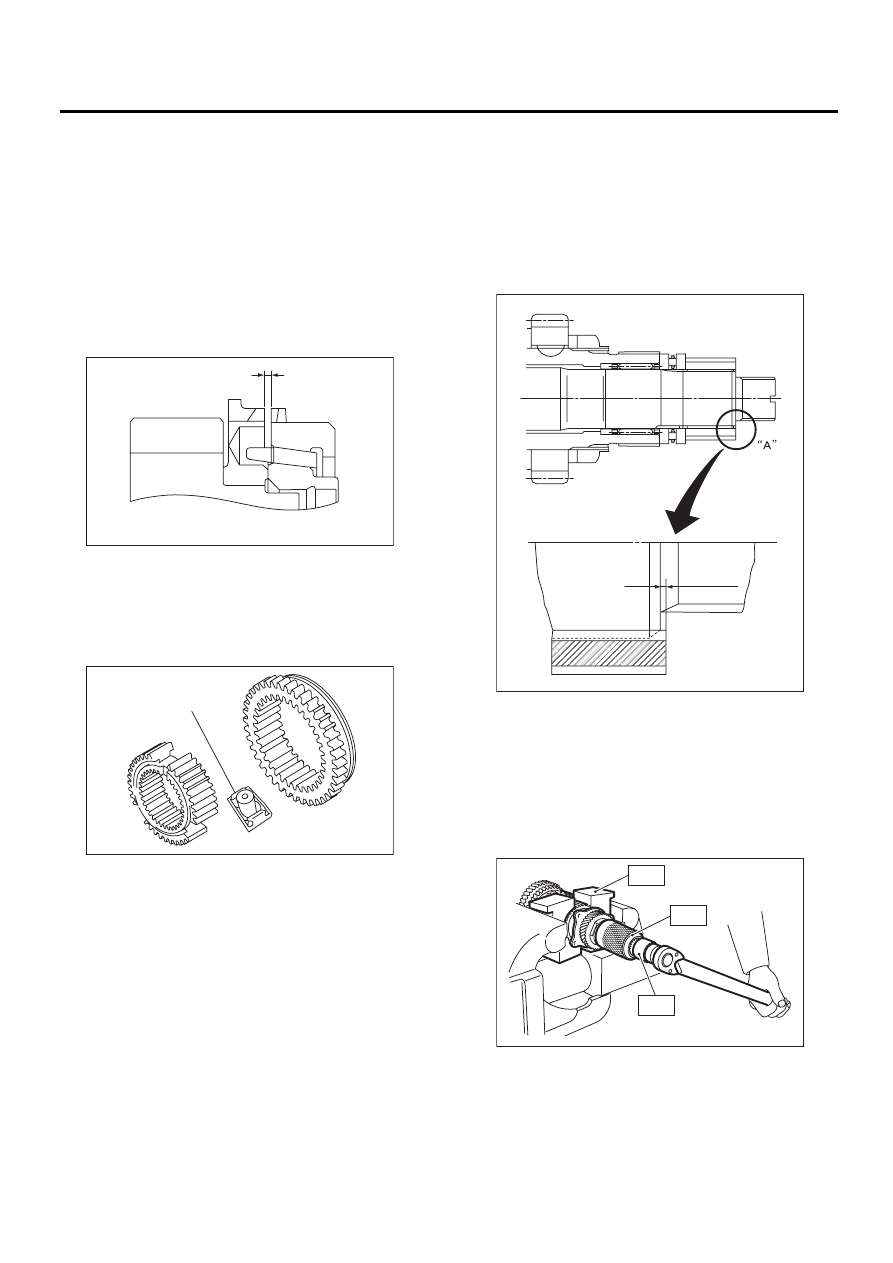

4) Блокирующее кольцо
Замените кольцо в следующих случаях.
• Если внутренняя поверхность и торцевая по-
верхность повреждены.
• Если внутренняя поверхность кольца нети-
пично или частично изношена.
• Если зазор между торцевыми поверхностя-
ми кольца и шлицевой частью шестерни слиш-
ком маленький, проверьте зазор (A), нажимая
на кольцо рядом с конусом.
Зазор (A):
0,5 мм (0,020 дюйма) или более
• Если поверхность контакта вкладыша коль-
ца синхронизатора поцарапана или чрезмерно
изношена.
5) Шариковый фиксатор
Замените шариковый фиксатор при деформации,
чрезмерном износе или любом повреждении.
6) Сальник
Замените сальник, если кромка деформирова-
на, затвердела, изношена или иным образом
повреждена.
7) Уплотнительное кольцо
Замените уплотнительное кольцо, если уплот-
нение деформировано, затвердело, поврежде-
но, изношено или иным образом повреждено.
F: РЕГУЛИРОВКА
1. ПРЕДВАРИТЕЛЬНЫЙ НАТЯГ
УПОРНОГО ПОДШИПНИКА
1) Выберите подходящую регулировочную шай-
бу № 1, так чтобы размер (Н) при визуальной
проверке был равен нулю. Расположите шайбу
(18,3
×
30
×
4) и стопорную шайбу (18
×
30
×
2) и
установите стопорную гайку (18
×
13,5).

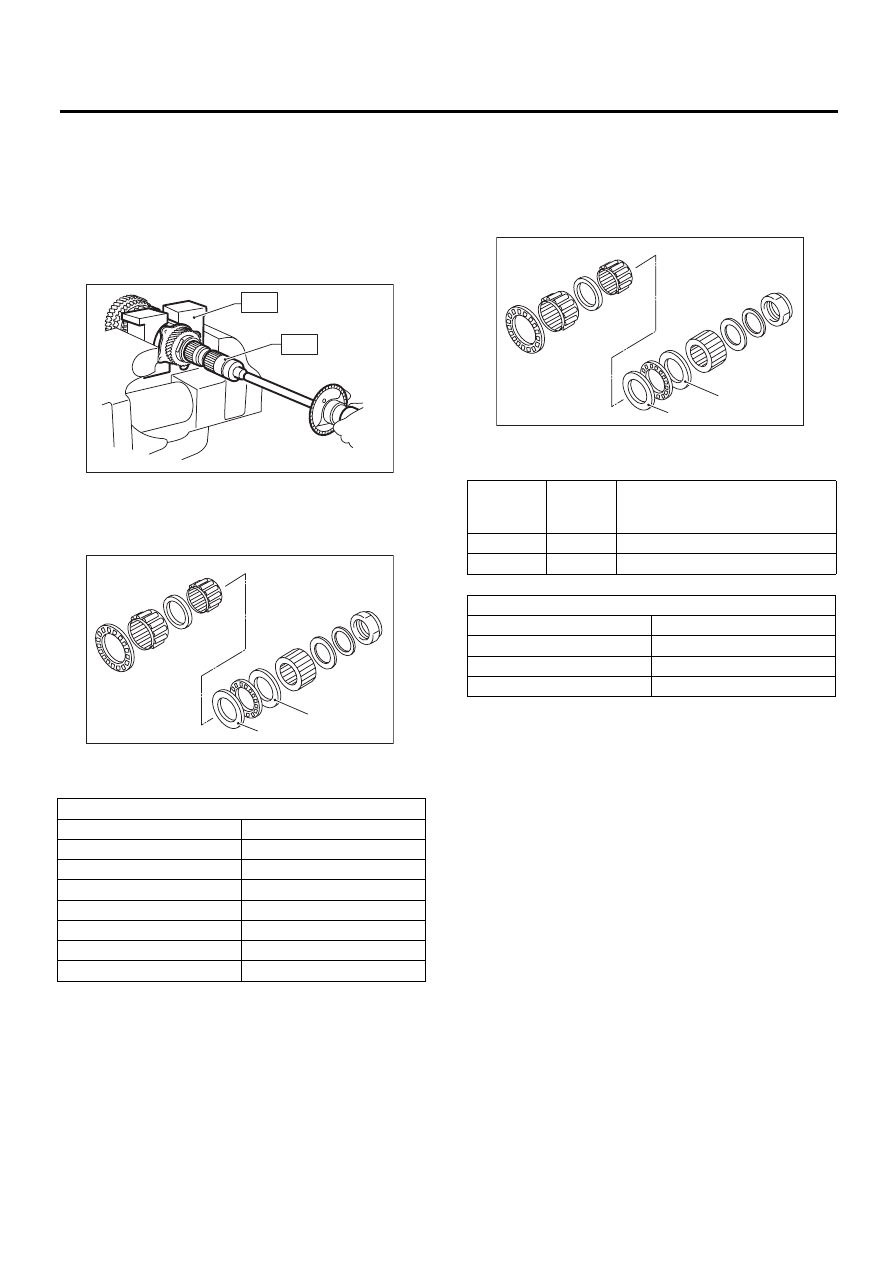

2) Используя специальный инструмент ST1,
ST2 и ST3, затяните новую стопорную гайку с
предусмотренным моментом затяжки.
ST1
899884100
ДЕРЖАТЕЛЬ
ST2
498427100
СТОПОР
ST3
899988608
ТОРЦОВЫЙ КЛЮЧ (27)
Момент затяжки:
120 Нм (12,2 кгс-м, 88,5 фунт-сила-фут)
(A) Шариковый фиксатор
MT-01674
(A)
MT-01640
(A)
MT-00267
(H)
MT-00268
ST1
ST2
ST3
