5MT-84
Узел переднего дифференциала
МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ
2) Снимите сальник.
ПРИМЕЧАНИЕ:
• Снимите его при помощи плоского конца от-
вертки.
• Не используйте сальник повторно. Замените
сальник новым.
D: СБОРКА
1. УЗЕЛ КОРПУСА ДИФФЕРЕНЦИАЛА

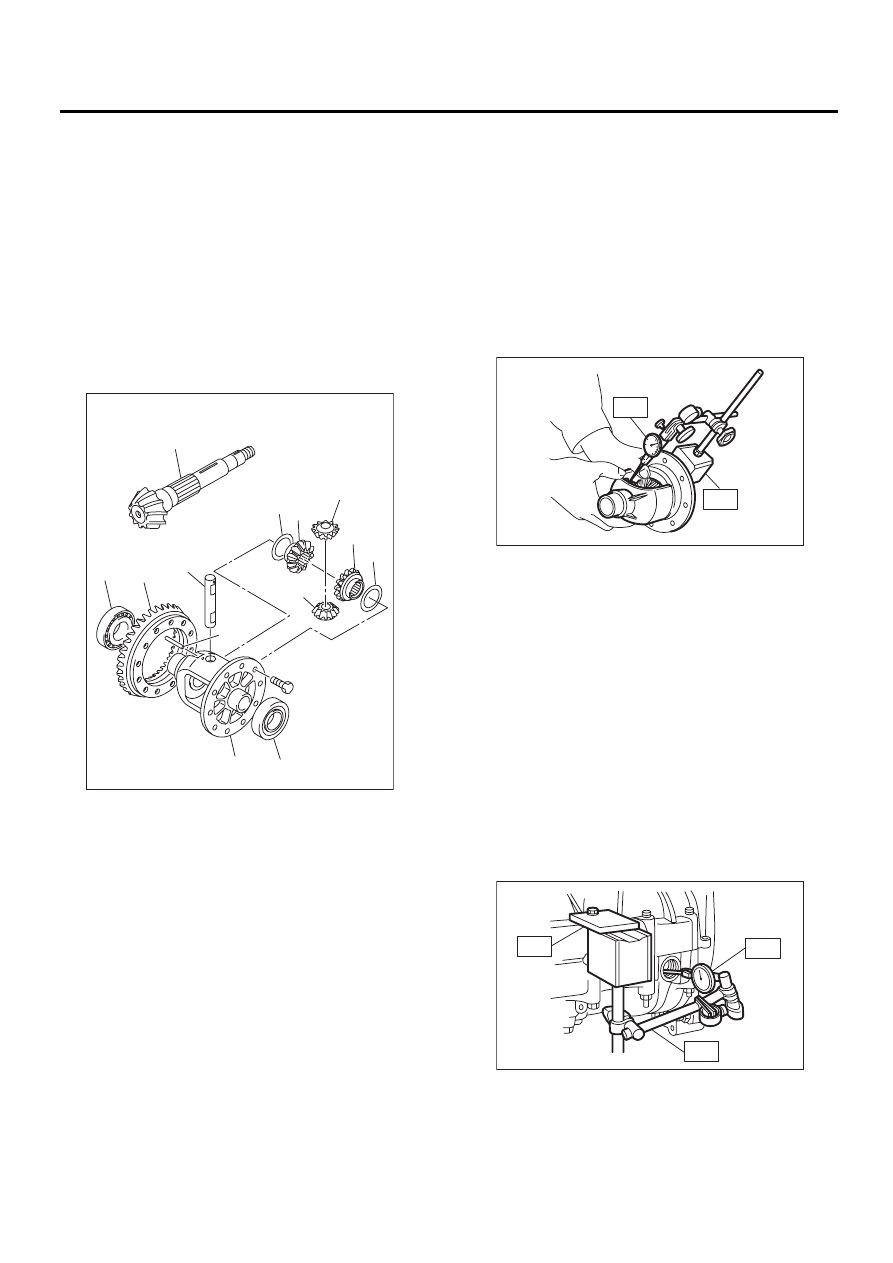

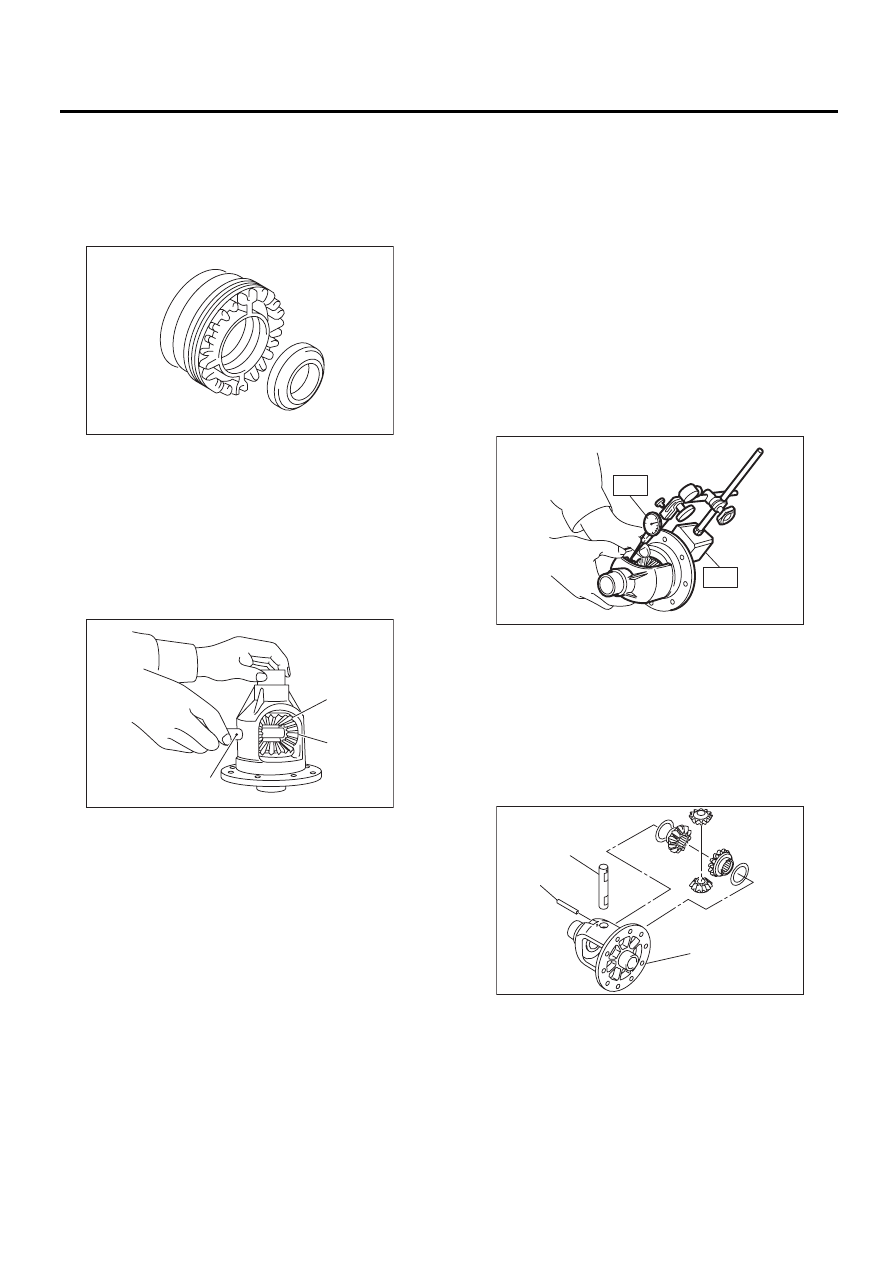

1) Установите коническую шестерню и кони-
ческий сателлит дифференциала вместе с
шайбой и вставьте вал сателлита.
ПРИМЕЧАНИЕ:
Расположите скошенную сторону шайбы в на-
правлении шестерни.
2) Измерьте зазор между конический шестер-
ней дифференциала и коническим сателлитом
дифференциала. Если зазор не входит в пре-
делы технических характеристик, установите
соответствующую шайбу для регулировки.
<См. 5MT-86, ЗАЗОР КОНИЧЕСКОГО САТЕЛ-
ЛИТА, ПРОВЕРКА, Узел переднего дифферен-
циала.>
ПРИМЕЧАНИЕ:
Убедитесь, что при измерении зубья сателлита
вошли в контакт с зубьями шестерни.
ST1
498247001
МАГНИТНАЯ ПОДСТАВКА
ST2
498247100
ЦИФЕРБЛАТНЫЙ ИНДИКА-
ТОР
Нормативная величина зазора
0,13 — 0,18 мм (0,0051 — 0,0071 дюйма)
3) Совместите вал сателлита и корпус диффе-
ренциала по всем отверстиям и вставьте пря-
мой штифт в отверстия со стороны гипоидной
ведомой шестерни, используя специальный
инструмент.
ПРИМЕЧАНИЕ:
Заблокируйте прямой штифт после установки.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
899904100
СЪЕМНИК
(A) Конический сателлит дифференциала
(B) Коническая шестерня дифференциала
(C) Вал-шестерня
MT-01454
MT-00284
(A)
(B)
(C)
(A) Вал-шестерня
(B) Корпус дифференциала
(C) Прямой штифт
MT-00285
ST1
ST2
MT-00286
(A)
(C)
(B)
