5MT-8

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

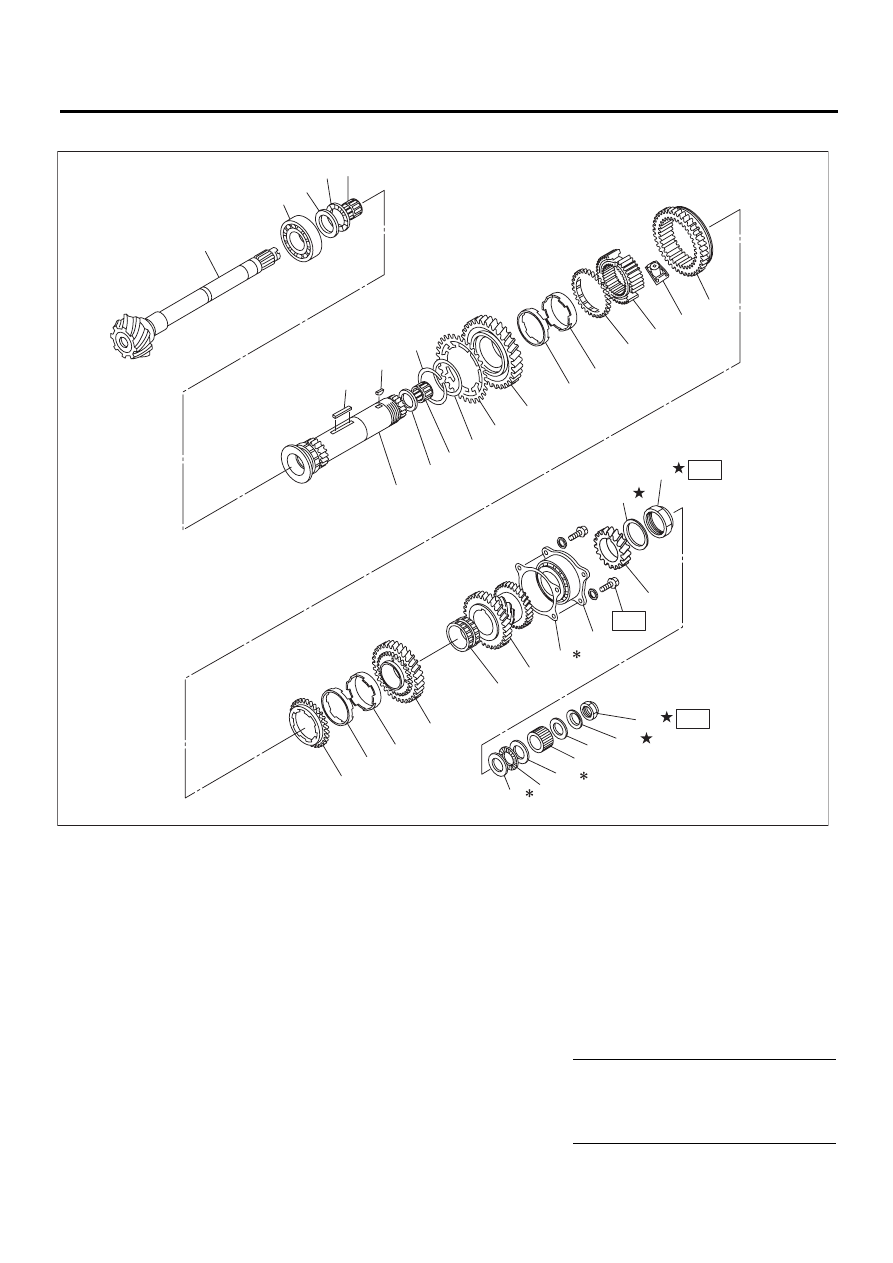

2. УЗЕЛ ВЕДУЩЕЙ ШЕСТЕРНИ

(1) Вал ведущей шестерни

(14) Ведомая шестерня 1-ой передачи

(29) Шайба

(2) Роликовый подшипник

(15) Муфта синхронизатора 1-ой-2-ой пере-

дачи

(30) Упорный подшипник

(3) Шайба

(16) Шариковый фиксатор

(31) Втулка конической передачи диф-

ференциала

(4) Упорный подшипник

(17) Ведомая шестерня заднего хода

(32) Шайба

(5) Игольчатый подшипник

(18) Внешнее блокирующее кольцо

(33) Стопорная шайба

(6) Ведомый вал

(19) Конус синхронизатора

(34) Контргайка

(7) Шпонка

(20) Внутреннее блокирующее кольцо

(35) Внутреннее блокирующее кольцо

(8) Сегментная шпонка

(21) Ведомая шестерня 2-ой передачи

(36) Конус синхронизатора

(9) Обруч ведущей шестерни

(22) Втулка ведомой шестерни 2-ой пере-

дачи

(37) Внешнее блокирующее кольцо

(10) Игольчатый подшипник

(23) Ведомая шестерня 3-ей-4-ой передачи



(11) Стопорное кольцо (внешнее)

(модели 2.5 L KS и K4)

(24) Регулировочная шайба ведомой шес-

терни

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(25) Роликовый подшипник

T1: 30 (3,1, 22,1)

(12) Шайба (модели 2.5 L KS и K4) (26) Ведомая шестерня 5-ой передачи

T2: 120 (12,2, 88,5)

(13) Вспомогательная шестерня

(модели 2.5 L KS и K4)

(27) Стопорная шайба

T3: 260 (26,5, 191,8)

(28) Контргайка

(5)

(4)

(1)

(24)

(25)

(26)

(27)

(28)

(20)

(21)

(22)

(30)

(29)

(31)

(32)

(33)

(23)

(19)

(17)

(18)

(6)

(3)

(2)

(12)

(11)

(10)

(9)

(8)

(7)

(13)

(16)

(14)

T1

T3

(34)

T2

(29)

(35)

(36)

(37)

(15)

MT-01631

5MT-9

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

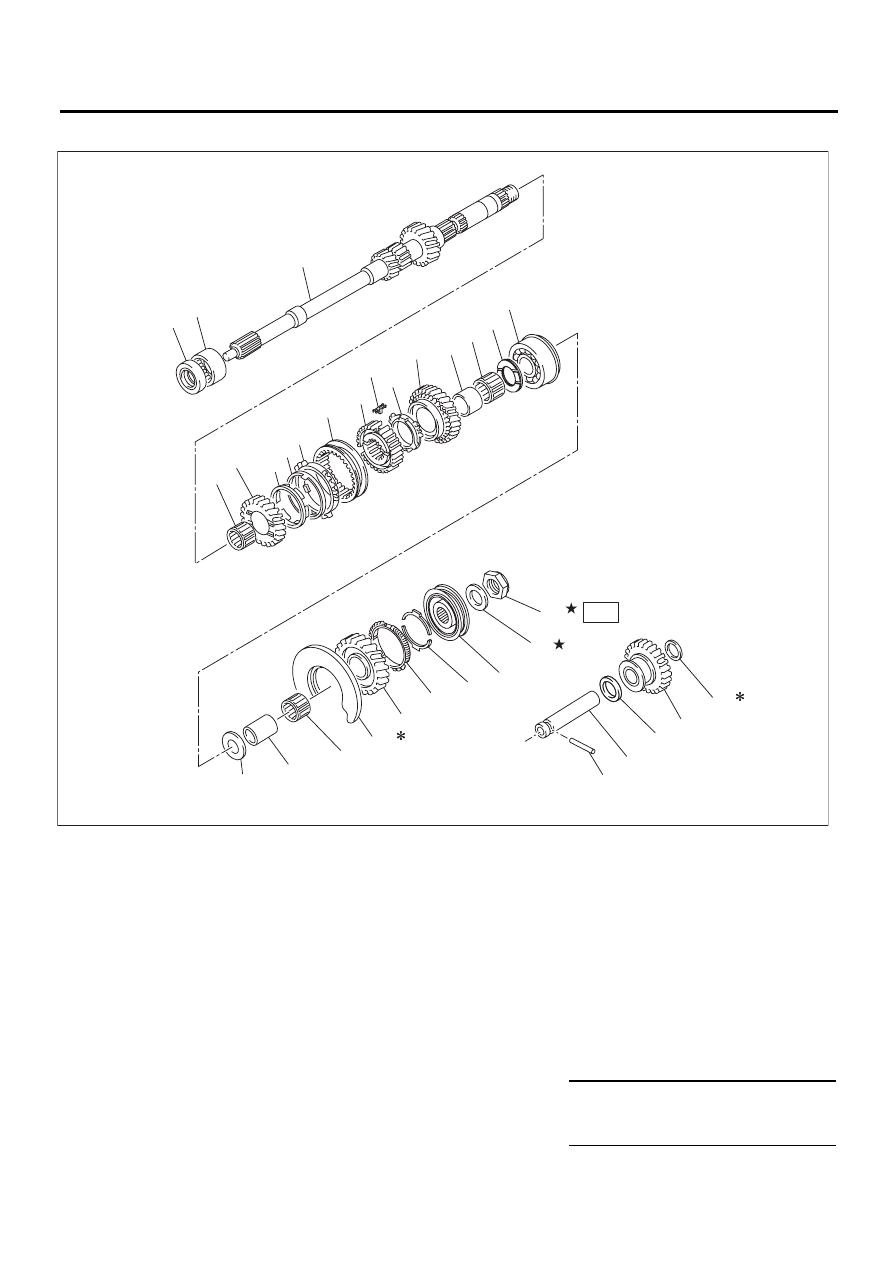

3. УЗЕЛ ПЕРВИЧНОГО ВАЛА ОДНОДИАПАЗОННОГО МЕХАНИЗМА

(1) Сальник

(13) Ведущая шестерня 4-ой передачи (25) Ступица и втулка № 2 5-ой передачи

(2) Игольчатый подшипник

(14) Обойма игольчатого подшипника

4-ой передачи

(26) Стопорная шайба

(3) Первичный вал трансмиссии

(15) Игольчатый подшипник

(27) Контргайка

(4) Игольчатый подшипник

(16) Упорная шайба шестерни 4-ой

передачи

(28) Прямой штифт

(5) Ведущая шестерня 3-ей передачи

(17) Шарикоподшипник

(29) Вал промежуточной шестерни зад-

него хода

(6) Внутреннее блокирующее кольцо

(18) Упорная шайба шестерни 5-ой

передачи

(30) Шайба

(7) Конус синхронизатора 3-ей пере-

дачи

(19) Обойма игольчатого подшипника

5-ой передачи

(31) Промежуточная шестерня заднего

хода

(8) Внешнее блокирующее кольцо

(20) Игольчатый подшипник

(32) Шайба

(9) Соединительная муфта 3-ей-4-ой

передачи

(21) Задний диск первичного вала





(10) Ступица синхронизатора 3-й-4-й

передачи

(22) Ведущая шестерня 5-ой переда-

чи

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(11) Вставная шпонка переключения 3-

ей-4-ой передачи

(23) Блокирующее кольцо 5-ой пере-

дачи

T: 120 (12,2, 88,5)

(12) Блокирующее кольцо 4-ой передачи (24) Блокирующий рычаг





MT-01568

T

(20)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(29)

(28)

(31)

(32)

(3)

(10)

(4)

(5)

(2)

(1)

(6)

(8)

(7)

(9)

(11)

(13)

(12)

(19)

(14)

(16)

(17)

(18)

(30)

(15)

5MT-10

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

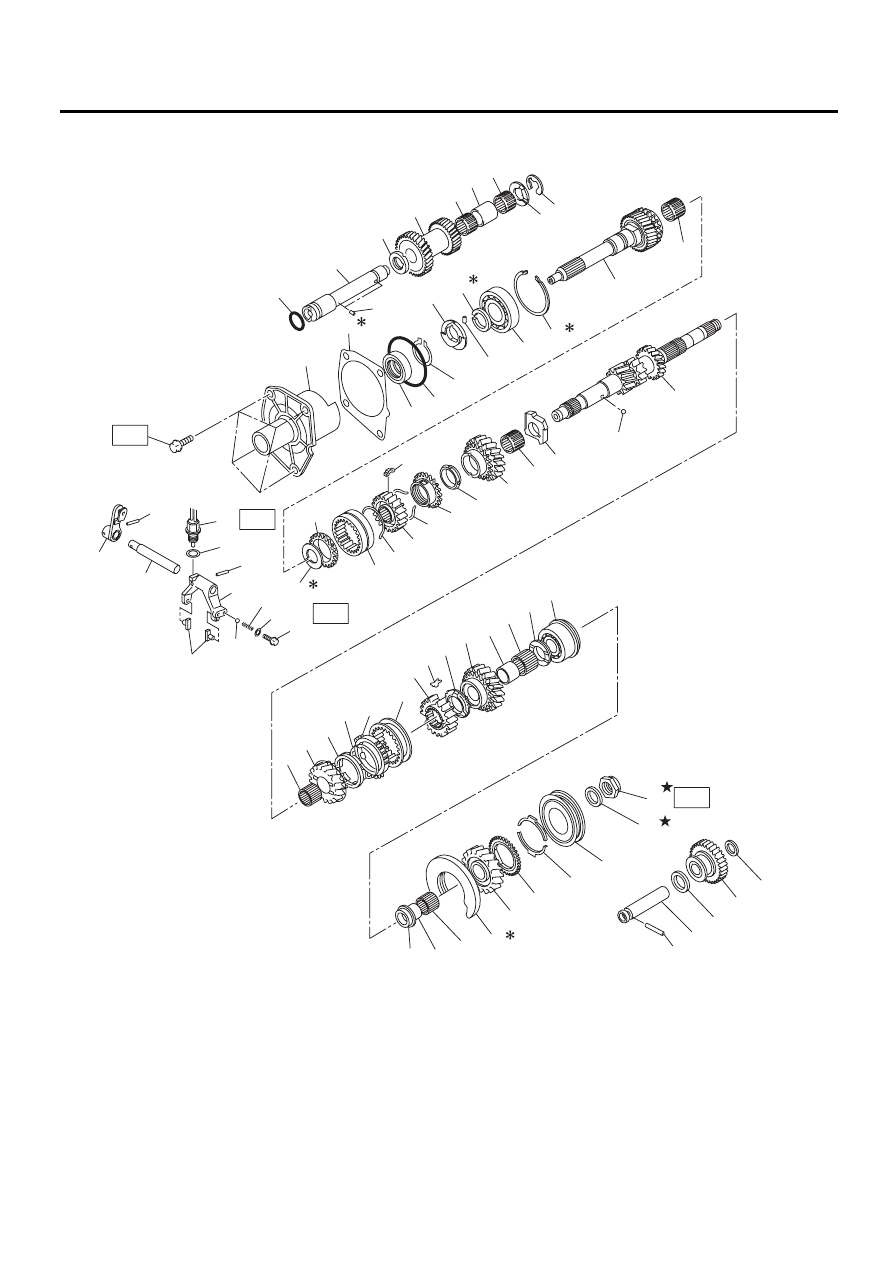

4. УЗЕЛ ПЕРВИЧНОГО ВАЛА ДВУХДИАПАЗОННОГО МЕХАНИЗМА

(3)

(4)

(4)

T2

T3

T1

(5)

(2)

(1)

(6)

(6)

(7)

(8)

(9)

(10)

(11)

(17)

(18)

(19)

(20)

(21)

(22)

(23)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

(48) (49)

(50)

(51)

(52)

(53)

T4

(56)

(57)

(62)

(63)

(64)

(65)

(66)

(67)

(68)

(69)

(70)

(71)

(72)

(73)

(37)

(38)

(39)

(40)

(41)

(42)

(43)

(44)

(45)

(46)

(47)

(29)

(12)

(13)

(14)

(15)

(16)

(28)

(27)

(26)

(25)

(24)

(24)

(54)

(55)

(59)

(58)

(60)

(61)

(74)

MT-01569

5MT-11

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(1) Уплотнительное кольцо

(28) Фрикционный демпфер

(55) Ступица и втулка № 2

(2) Промежуточный вал повышенной-

пониженной передачи

(29) Входная шестерня низших пере-

дач

(56) Стопорная шайба

(3) Ударный штифт

(30) Игольчатый подшипник

(57) Контргайка

(4) Промежуточная шайба повышен-

ной-пониженной передачи

(31) Распорка входной шестерни низ-

ших передач

(58) Вал промежуточной шестерни

заднего хода

(5) Промежуточная шестерня

(32) Шарик

(59) Прямой штифт

(6) Игольчатый подшипник

(33) Первичный вал

(60) Промежуточная шестерня заднего

хода

(7) Обруч промежуточной шестерни

(34) Игольчатый подшипник

(61) Шайба

(8) Пружинное стопорное кольцо

(Внешнее-19)

(35) Ведущая шестерня 3-ей передачи (62) Прямой штифт

(9) Держатель входного вала

(36) Внутреннее блокирующее кольцо (63) Рычаг переключения повышен-

ной-пониженной передач

(10) Регулировочная шайба входного

вала

(37) Конус синхронизатора 3-ей пере-

дачи

(64) Вал рычага переключения повы-

шенной-пониженной передач

(11) Сальник

(38) Внешнее блокирующее кольцо

(65) Переключатель низших передач

(12) Уплотнительное кольцо

(39) Соединительная муфта 3-ей-4-ой

передачи

(66) Прокладка

(13) Пружинное стопорное кольцо

(Внешнее-28)

(40) Ступица синхронизатора 3-й-4-й

передачи

(67) Прямой штифт

(14) Масляный блок

(41) Вставная шпонка переключения

3-ей-4-ой передачи

(68) Вилка рычага включения повы-

шенной-пониженной передач

(15) Прямой штифт

(42) Блокирующее кольцо 4-ой пере-

дачи

(69) Отверстие вилки переключения

повышенной-пониженной передач

(16) Пружинное стопорное кольцо

(Внешнее-28)

(43) Ведущая шестерня 4-ой передачи (70) Шарик

(17) Шарикоподшипник

(44) Обойма игольчатого подшипника

4-ой передачи

(71) Пружина

(18) Пружинное стопорное кольцо

(Внутреннее 68)

(45) Игольчатый подшипник

(72) Прокладка

(19) Входной вал

(46) Упорная шайба шестерни 4-ой пе-

редачи

(73) Заглушка

(20) Игольчатый подшипник

(47) Шарикоподшипник

(74) Шайба

(21) Пружинное стопорное кольцо

(Внешнее-25)

(48) Упорная шайба шестерни 5-ой пе-

редачи





(22) Блокирующее кольцо включения

повышенных-пониженных передач

(49) Обойма игольчатого подшипника

5-ой передачи

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(23) Соединительная муфта повышен-

ной-пониженной передач

(50) Игольчатый подшипник

T1: 9,75 (1,0, 7,2)

(24) Пружина синхронизатора повы-

шенной-пониженной передач

(51) Задний диск первичного вала

T2: 20 (2,0, 14,8)

(25) Ступица синхронизатора повы-

шенной-пониженной передач

(52) Ведущая шестерня 5-ой передачи

T3: 32,3 (3,3, 23,8)

(26) Вставная шпонка переключения

(53) Блокирующее кольцо 5-ой пере-

дачи

Т4: 120 (12,2, 88,5)

(27) Блокирующее кольцо включения

повышенных-пониженных передач

(54) Блокирующий рычаг
