5MT-4

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

После установки подходящего положения ры-
чага переключения заднего хода, отрегулируй-
те зазор, используя шайбы.

Зазор между промежуточной шестерней зад-
него хода и стенкой корпуса трансмиссии:

0 — 0,5 мм (0 — 0,020 дюйма)

8. ВИЛКА И ШТОК ВКЛЮЧЕНИЯ
ПЕРЕДАЧИ

Выберите подходящую вилку включения, так
чтобы соединительная муфта и ведомая шес-
терня заднего хода располагались в центре
своих механизмов синхронизатора.

Торцевой зазор штока:

A: 3-я-4-я — 5-я

0,5 — 1,3 мм (0,020 — 0,051 дюйма)

B: 1-я-2-я — 3-я-4-я

0,4 — 1,4 мм (0,016 — 0,055 дюйма)

9. РАЗДАТОЧНАЯ КОРОБКА
ИЛИ ЗАДНИЙ КОРПУС

Регулировка нейтрального положения

Регулировка диска контроля заднего хода

Шайба (20,5

×

 26

×

 t)

Номер дета-

ли

Толщина, мм

(дюймов)

Номер дета-

ли

Толщина, мм

(дюймов)

803020151

0,4 (0,016)

803020154

1,9 (0,075)

803020152

1,1 (0,043)

803020155

2,3 (0,091)

803020153

1,5 (0,059)

 —

 —

Вилка переключения 1-ой-2-ой передачи

Номер детали

Метка

Комментарии

32804AA060

1

Приближает шестерню
1-й передачи на 0,2 мм
(0,008 дюйма).

32804AA070

Нет марки-

ровки

Нормативное значение

32804AA080

3

Приближает шестерню
2-ой передачи на 0,2 мм
(0,008 дюйма)

Вилка переключения 3-ей-4-ой передачи

Номер детали

Метка

Комментарии

32810AA061

1

Приближает шестерню
4-й передачи на 0,2 мм
(0,008 дюйма).

32810AA071

Нет марки-

ровки

Нормативное значение

32810AA101

3

Приближает шестерню
3-ой передачи на 0,2 мм
(0,008 дюйма)

Вилка переключения 5-ой передачи

Номер детали

Метка

Комментарии

32812AA201

7

Приближает шестерню
5-ой передачи на 0,2 мм
(0,008 дюйма)

32812AA211

Нет марки-

ровки

Нормативное значение

32812AA221

9

Отодвигает от шестерни
5-ой передачи на 0,2 мм
(0,008 дюйма).

Подбор регулировочной шайбы

Номер детали

Толщина, мм (дюймов)

32190AA000

0,15 (0,0059)

32190AA010

0,30 (0,0118)

Направленный вал заднего хода

Номер детали

Метка

Комментарии

32188AA130

S

Нейтральное положение
ближе к 1-ой передаче.

32188AA140

T

Нормативное значение

32188AA150

U

Нейтральное положение
ближе заднему ходу.

Диск контроля заднего хода

Номер детали

Метка

Угол

θ

Комментарии

32189AA001

0

28°

Рычаг останавливает-
ся ближе к 5-ой пере-
даче.

32189AA011

1

31°

Рычаг останавливает-
ся ближе к 5-ой пере-
даче.

33189AA021

2

34°

Рычаг останавливает-
ся в центре.

32189AA031

3

37°

Рычаг останавливает-
ся ближе к задней пе-
редаче.

32189AA041

4

40°

Рычаг останавливает-
ся ближе к задней пе-
редаче.

5MT-5

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

10.УЗЕЛ УДЛИНИТЕЛЯ

Предварительный натяг (нормативный раз-
мер выступания) конического роликового
подшипника:

0,15 — 0,25 мм (0,0006 — 0,010 дюйма)

ПРИМЕЧАНИЕ:
Убедитесь, что значение находится в пределах
предварительного натяга.

Упорная шайба бокового зазора межосево-
го дифференциала:

0,15 — 0,35 мм (0,0059 — 0,0138 дюйма)

11.ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

Зазор между коническим зубчатым колесом
и сателлитом:

0,13 — 0,18 мм (0,0051 — 0,0071 дюйма)

12.ВЕДУЩАЯ ШЕСТЕРНЯ
РАЗДАТОЧНОЙ КОРОБКИ

Зазор пружинного стопорного кольца
(Внешнее-30) к шарикоподшипнику:

0,01 — 0,15 мм (0,0004 — 0,0059 дюйма)

Упорная шайба (50

×

 61

×

 t)

Номер детали

Толщина, мм (дюймов)

803050060

0,50 (0,0197)

803050061

0,55 (0,0217)

803050062

0,60 (0,0236)

803050063

0,65 (0,0256)

803050064

0,70 (0,0276)

803050065

0,75 (0,0295)

803050066

0,80 (0,0315)

803050067

0,85 (0,0335)

803050068

0,90 (0,0354)

803050069

0,95 (0,0374)

803050070

1,00 (0,0394)

803050071

1,05 (0,0413)

803050072

1,10 (0,0433)

803050073

1,15 (0,0453)

803050074

1,20 (0,0472)

803050075

1,25 (0,0492)

803050076

1,30 (0,0512)

803050077

1,35 (0,0531)

803050078

1,40 (0,0551)

803050079

1,45 (0,0571)

Упорная шайба

Номер детали

Толщина, мм (дюймов)

803036050

0,9 (0,035)

803036054

1,0 (0,039)

803036051

1,1 (0,043)

803036055

1,2 (0,047)

803036052

1,3 (0,051)

803036056

1,4 (0,055)

803036053

1,5 (0,059)

803036057

1,6 (0,063)

803036058

1,7 (0,067)

Шайба (38,1

×

 50

×

 t)

Номер дета-

ли

Толщина
мм (дюй-

мов)

Номер дета-

ли

Толщина
мм (дюй-

мов)

803038021

0,925 —

0,950

(0,0364 —

0,0374)

803038023

1,025 —

1,050

(0,0404 —

0,0413)

803038022

0,975 —

1,000

(0,0384 —

0,0394)

 —

 —

Пружинное стопорное кольцо (Внешнее-30)

Номер детали

Толщина, мм (дюймов)

805030041

1,53 (0,0602)

805030042

1,65 (0,0650)

805030043

1,77 (0,0697)

5MT-6

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

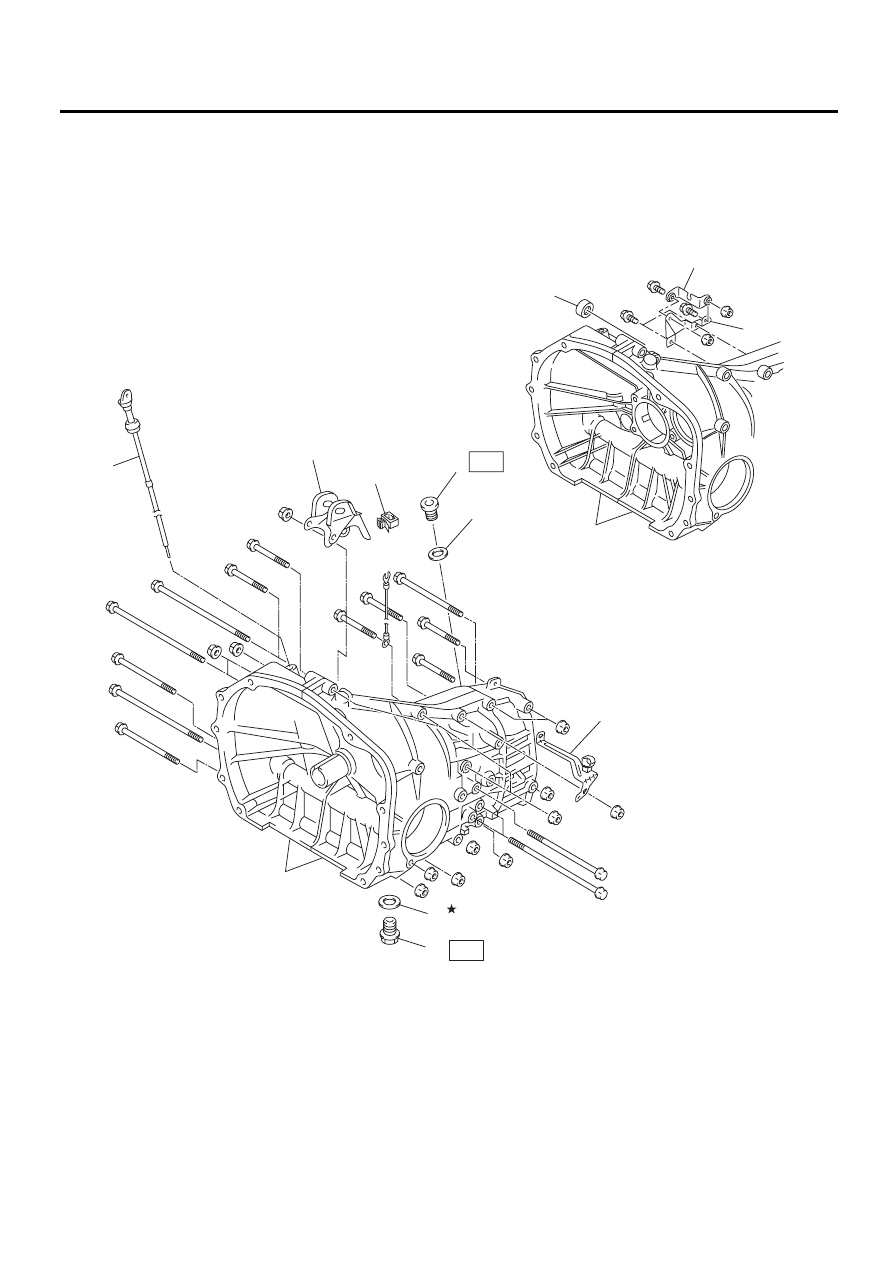

B: УЗЕЛ

1. КОРПУС ТРАНСМИССИИ

MT-01682

(12)

(10)

(11)

(13)

T1

(3)

(1)

(2)

(4)

(7)

(6)

(5)

(9)

(8)

T2

5MT-7

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

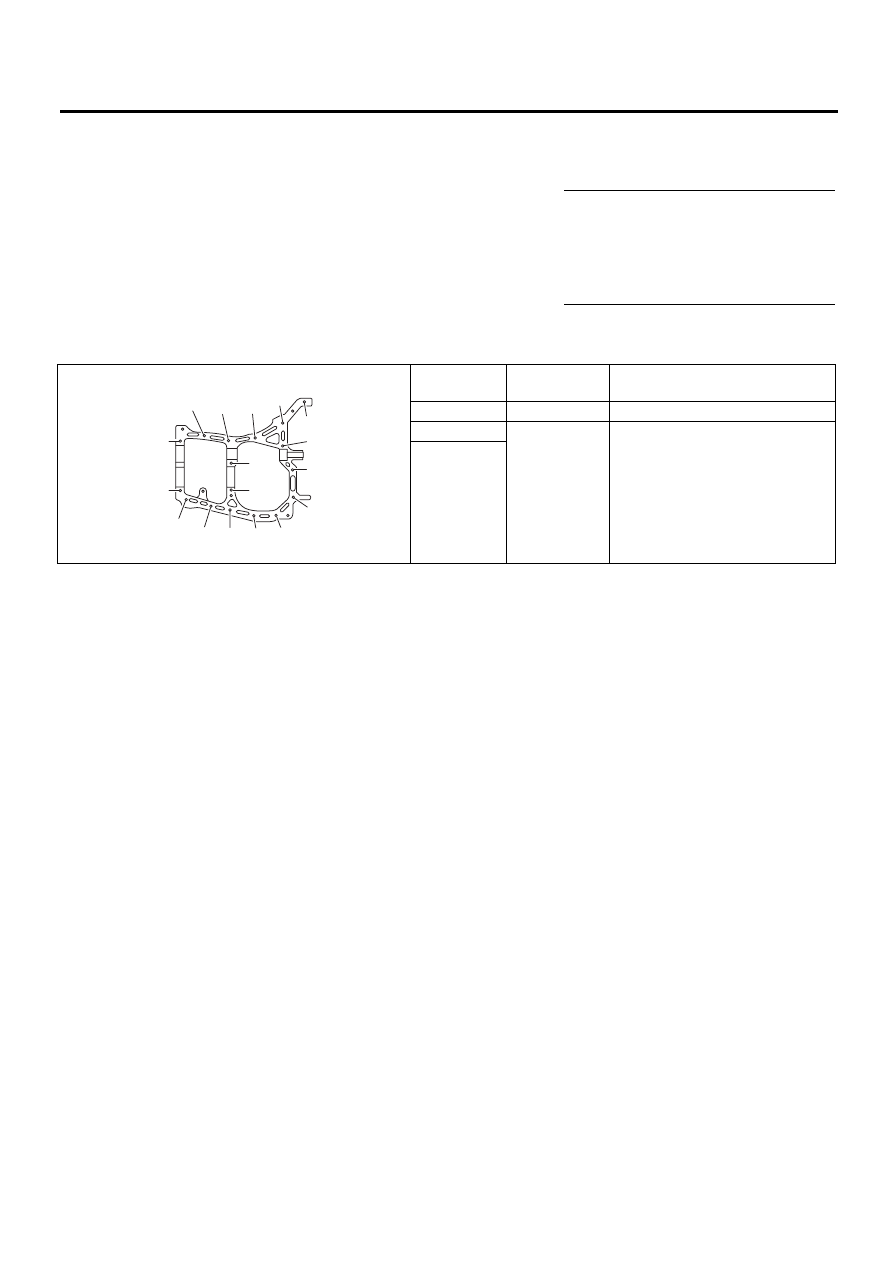

• Момент затяжки корпуса трансмиссии

(1)

Узел корпуса трансмиссии
(Однодиапазонная)

(8)

Прокладка

(13) Кронштейн троса высших-низших

передач B (Двухдиапазонная)

(9)

Заглушка

(2)

Прокладка

(10) Сальник (Двухдиапазонная)





(3)

Сливная пробка

(11) Узел корпуса трансмиссии (двух-

диапазонная трансмиссия)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(4)

Кронштейн жгута проводов

T1: 44 (4,5, 32,5) (Алюминиевая про-

кладка)

(5)

Хомут

(12) Кронштейн троса высших-низших

передач A (Двухдиапазонная)



70 (7,1, 51,6) (Медная прокладка)

(6)

Кронштейн стопора качания

T2: 60 (6,1, 44,3)

(7)

Масломерный щуп

Болт №

Размер болта

мм

Момент затяжки: Нм (кгс-м,

фунт-сила-фут)

(5) — (15)

8

25 (2,5, 18,4)

(1) — (4)

10

39 (4,0, 28,9)

(16) — (17)

MT-00003

(9)

(5)

(7)

(16)

(17)

(3)

(4)

(11)

(1)

(2)

(6)

(8)

(10)

(12)

(14)

(13)

(15)
