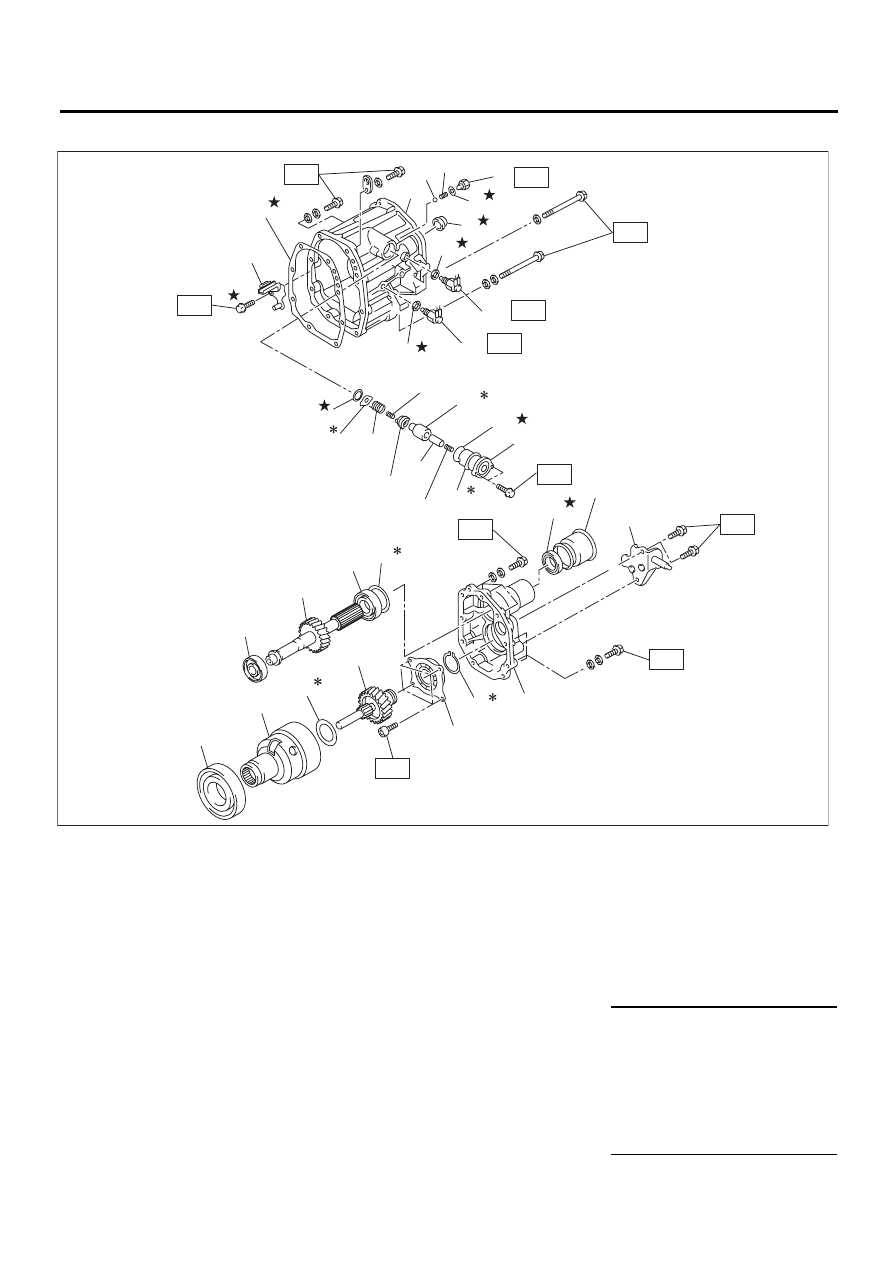

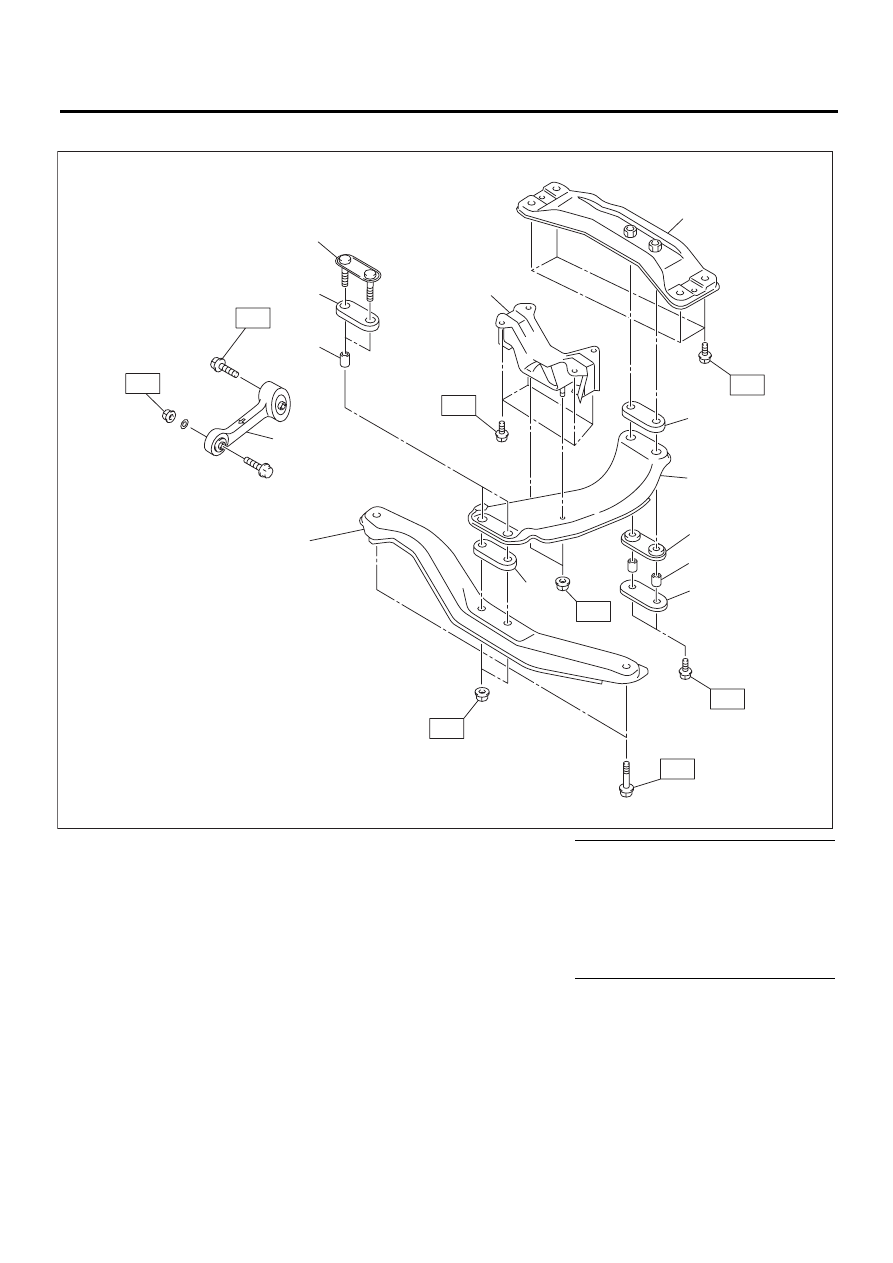

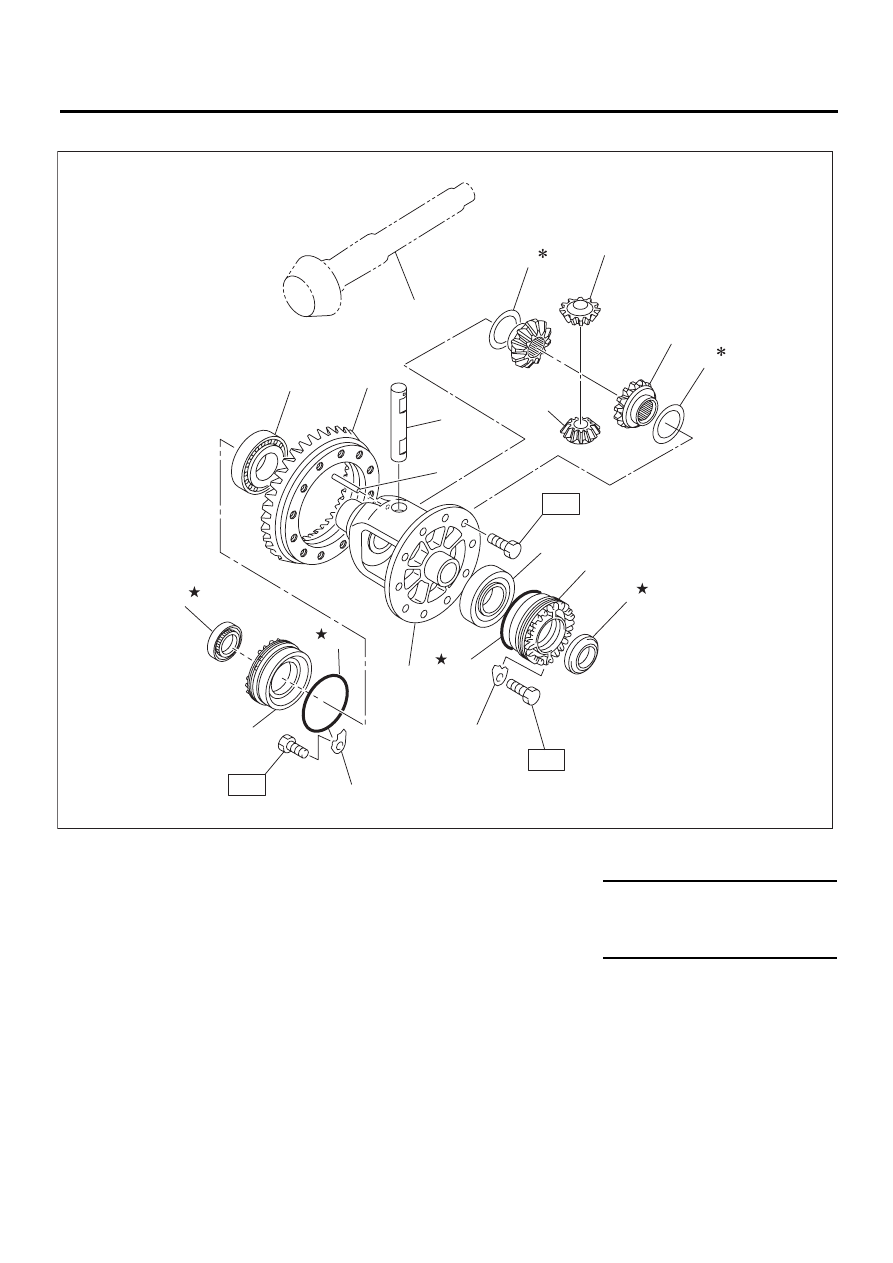

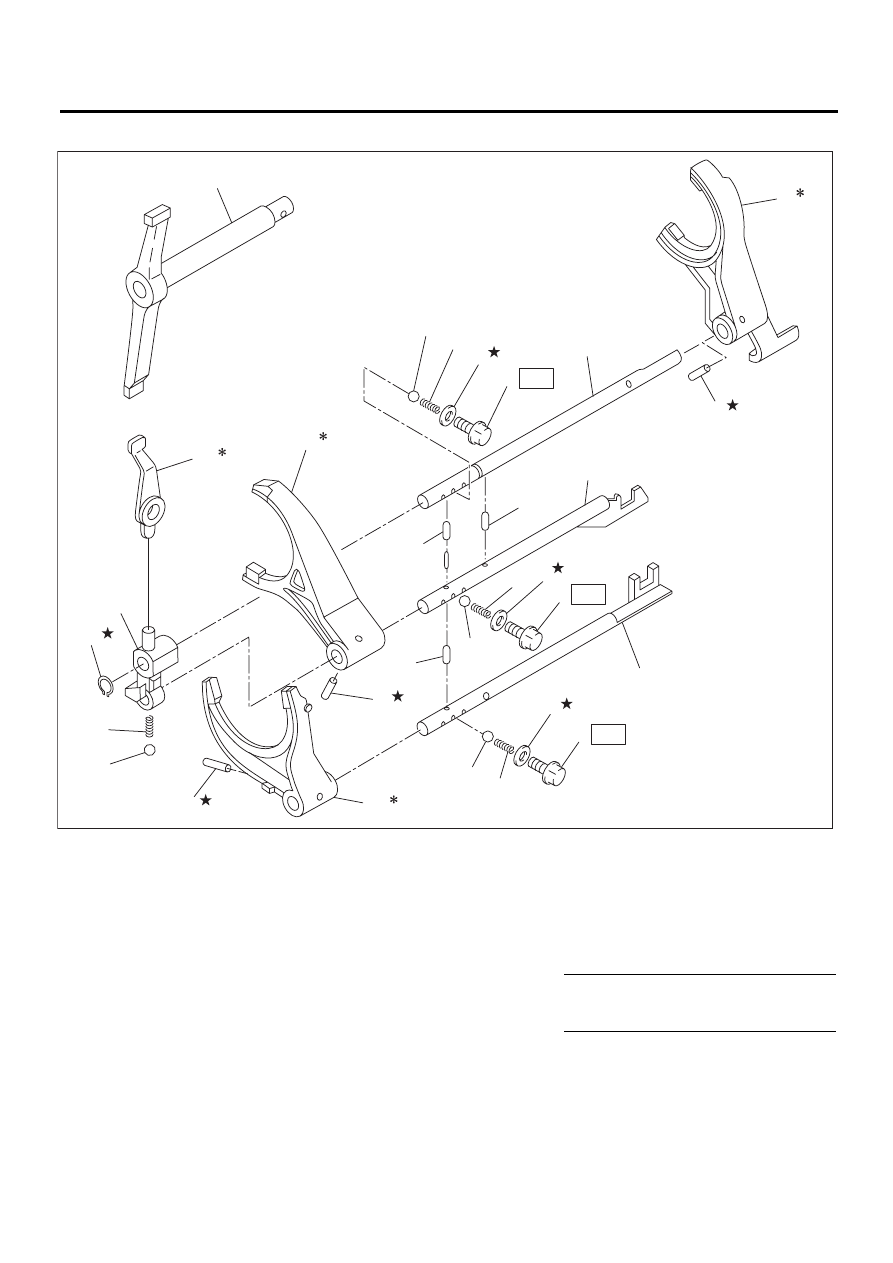

5MT-12 Общие сведения МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ 5. ВИЛКА И ШТОК ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (1) Рычаг переключения передач (8) Шарик (15) Пружина (2) Вилка переключения 5-ой пере- (9) Шток вилки 3-ей-4-ой передачи (16) Пружинное стопорное кольцо (3) Прямой штифт (10) Блокировочный плунжер (17) Рычаг штока вилки заднего хода (4) Шток вилки заднего хода (11) Шток вилки 1-ой-2-ой передачи (18) Рычаг переключения заднего хода (5) Пробка стопорного шарика (12) Вилка переключения 3-ей-4-ой передачи
(6) Прокладка (13) Вилка переключения 1-ой-2-ой передачи Момент затяжки: Нм (кгс-м, фунт-си- (7) Пружина стопорного шарика (14) Шарик T: 20 (2,0, 14,8) MT-00007 T T T (1) (2) (3) (3) (3) (4) (5) (5) (5) (6) (6) (6) (7) (7) (7) (8) (8) (8) (9) (10) (10) (10) (11) (12) (13) (14) (15) (16) (17) (18) |
