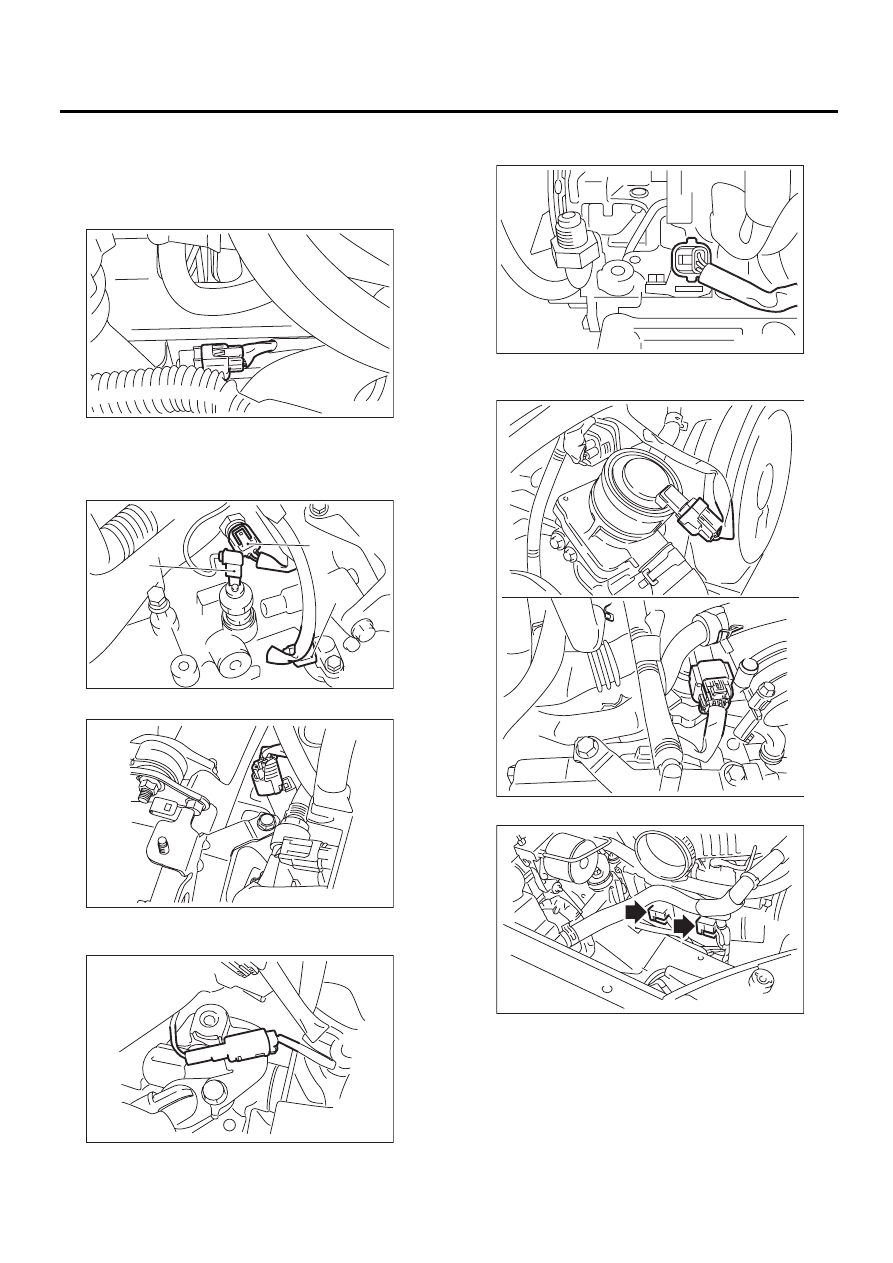

FU(H4DOTC)-16

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

3) Затяните винт хомута шланга.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

4) Подключите разъем к электромагнитному
клапану управления потоком масла.

5) Подключите разъемы к датчику температу-
ры охлаждающей жидкости двигателя (A), дат-
чику давления масла (B) и датчику положения
коленчатого вала (C).

6) Подключите разъем к датчику детонации.

7) Подключите разъем к датчику насоса усили-
теля рулевого управления.

8) Подключите разъем к датчику положения
распределительного вала.

9) Подключите разъем к клапану подачи вто-
ричного воздуха.

10) Подключите разъем к катушке зажигания.

ME-03094

(A)

(B)

(C)

FU-00027

FU-03437

FU-03022

FU-01165

FU-03023

IG-00092

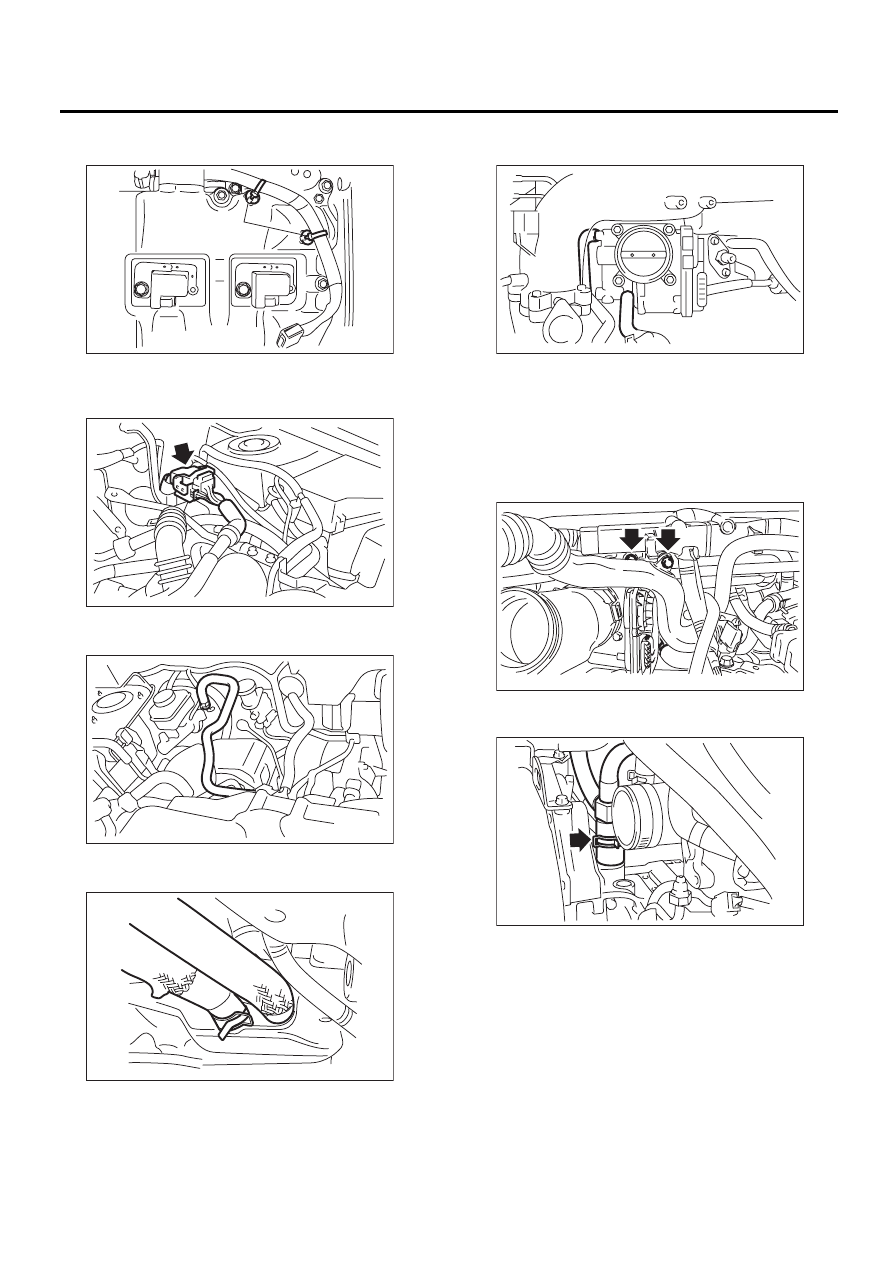

FU(H4DOTC)-17

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11) Присоедините жгут проводки двигателя к
клапанной крышке, при помощи фиксатора (A).

12) Подключите разъем жгута проводов двига-
теля к разъему жгута проводов переборки мо-
торного отсека.

13) Присоедините вакуумный шланг усилителя
тормозной системы.

14) Присоедините шланг вентиляции картера к
клапанной крышке.

15) Присоедините шланги охлаждающей жид-
кости к корпусу дроссельной заслонки.

16) Присоедините патрубок к корпусу дрос-
сельной заслонки.
17) Затяните болты, которые крепят обводную
воздушную трубку и трубку вентиляции карте-
ра к впускному коллектору.

Момент затяжки:

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

18) Присоедините узел шланга вентиляции
картера к блоку цилиндров.

19) Установите заправочный бачок охлаждаю-
щей жидкости.
<См. CO(H4DOTC)-30, УСТАНОВКА, Заправоч-
ный бачок охлаждающей жидкости.>
20) Установите промежуточный охладитель.
<См. IN(H4DOTC)-12, УСТАНОВКА, Промежу-
точный охладитель.>
21) Установите впускной патрубок на корпус
воздушного фильтра
22) Установите предохранитель топливного на-
соса в главный блок предохранителей.
23) Присоедините провод массы к аккумулятору.

FU-03438

(A)

FU-01162

FU-01161

FU-03117

FU-01158

FU-03028

FU-01160

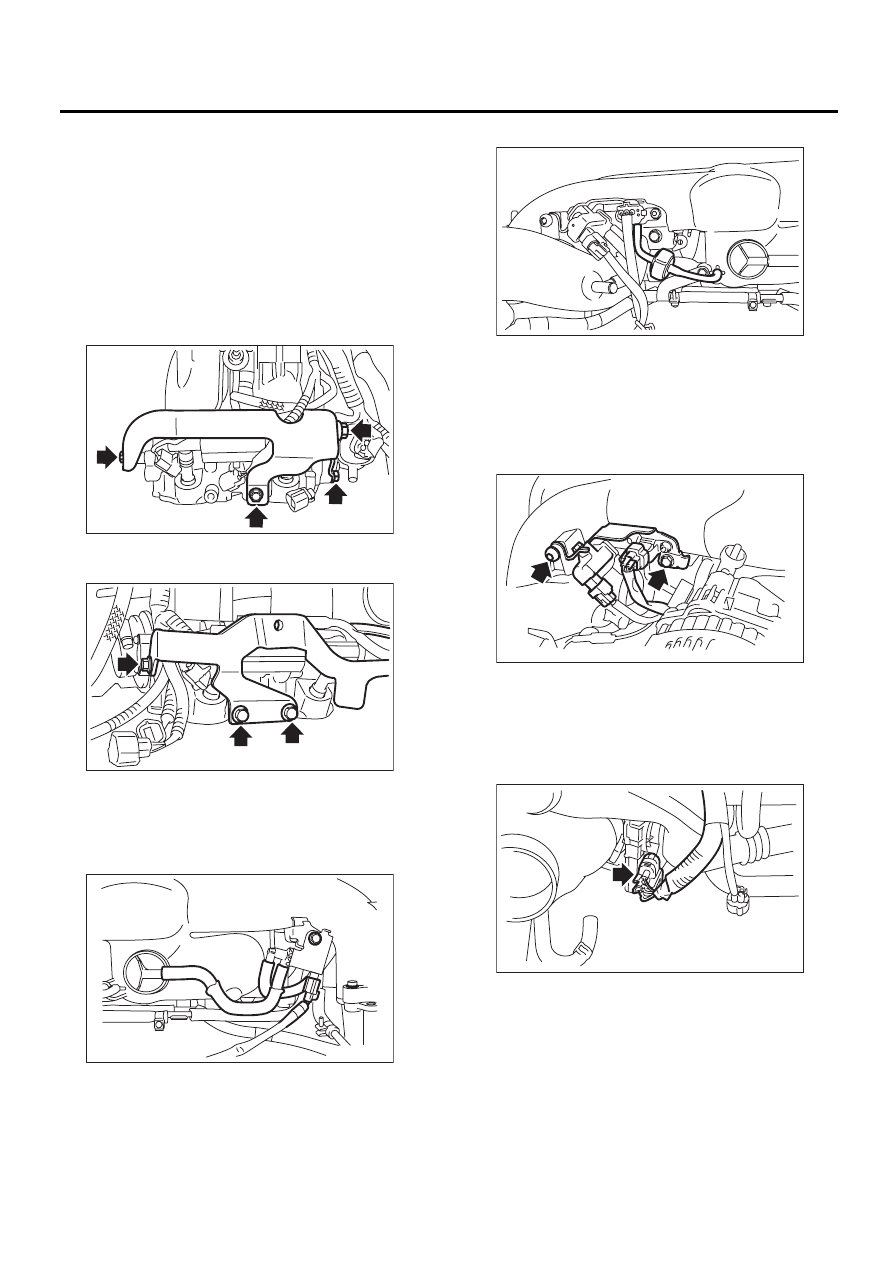

FU(H4DOTC)-18

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24) Поднимите автомобиль на подъемнике.
25) Установите нижний кожух.
26) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
27) Установите крышку коллектора.

C: РАЗБОРКА

1) Снимите клемму массы двигателя с левого
щитка топливной трубки и снимите левый щи-
ток топливной трубки с впускного коллектора.

2) Снимите правый щиток топливной трубки с
впускного коллектора.

3) Отсоедините шланг отвода паров топлива и
соединитель от электромагнитного клапана уп-
равления продувкой адсорбера 1, и снимите
электромагнитный клапан управления продув-
кой адсорбера 1 с впускного коллектора.

4) Отсоедините узел фильтра.

5) Снимите узел кронштейна электромагнитно-
го клапана с впускного коллектора и отсоеди-
ните разъемы от электромагнитного перепуск-
ного клапана турбокомпрессора, датчика абсо-
лютного давления в коллекторе и
электромагнитного клапана управления про-
дувкой адсорбера 2.

6) Отсоедините шланг отвода паров топлива
электромагнитного клапана управления про-
дувкой адсорбера от впускного патрубка и уз-
ла топливной трубки.
7) Отсоедините разъемы от датчика положе-
ния дроссельной заслонки.

FU-03086

FU-03087

FU-03031

FU-03030

EC-00219

FU-03463

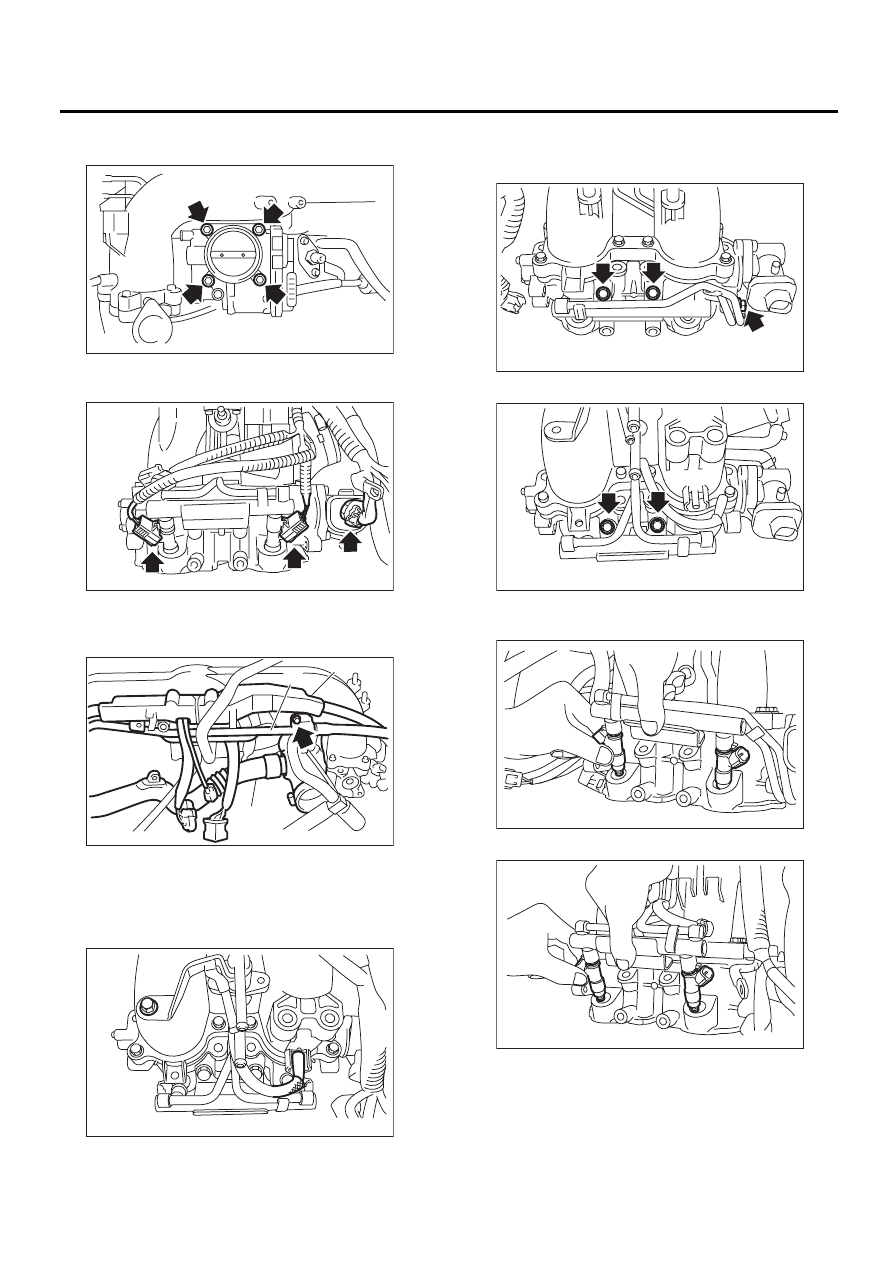

FU(H4DOTC)-19

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Снимите корпус дроссельной заслонки с
впускного коллектора.

9) Отсоедините разъем от топливного инжек-
тора и клапана воздушного потока.

10) Снимите трубку вентиляции картера (A),
узел жгутов проводки (B) и впускной патрубок
(C) с впускного коллектора.

11) Отверните болты, которые крепят левую
трубку топливного инжектора к передней час-
ти впускного коллектора, и отсоедините от
впускного коллектора вакуумный шланг регу-
лятора давления.

12) Отверните болт, который крепит трубку топ-
ливного инжектора к впускному коллектору.
• Правая сторона

• Левая сторона

13) Снимите топливный инжектор.
• Правая сторона

• Левая сторона

FU-01159

FU-03088

FU-03033

(C)

(A)

(B)

FU-03464

FU-03089

FU-03465

FU-03094

FU-03091
