FU(H4DOTC)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Топливный бак

(12)

Верхняя пластина вспомогатель-

ного датчика уровня топлива

(23) Теплозащитный экран

(2)

Правый бандаж топливного бака

(13)

Прокладка вспомогательного
датчика уровня топлива

(24) Правый щиток топливного

бака

(3)

Левый бандаж топливного бака

(14)

Шланг заправочной горловины

(25) Левый щиток топливного бака

(4)

Трубка подачи топлива

(15)

Хомут

(26) Фильтр вспомогательного

датчика уровня топлива

(5)

Трубка возврата топлива

(16)

Вентиляционный шланг

(27) Защита вспомогательного

датчика уровня топлива

(6)

Трубка струйного насоса

(17)

Зажим





(7)

Узел топливного насоса

(18)

Правый щиток

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(8)

Верхняя пластина топливного насоса

(19)

Левый щиток

T1: 4,4 (0,45, 3,2)

(9)

Прокладка топливного насоса

(20)

Правый стопор

T2: 9 (0,92, 6,6)

(10) Датчик уровня топлива

(21)

Левый стопор

T3: 17,5 (1,78, 12,9)

(11) Вспомогательный датчик уровня

топлива

(22)

Фиксатор

T4: 33 (3,4, 24,3)

FU(H4DOTC)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

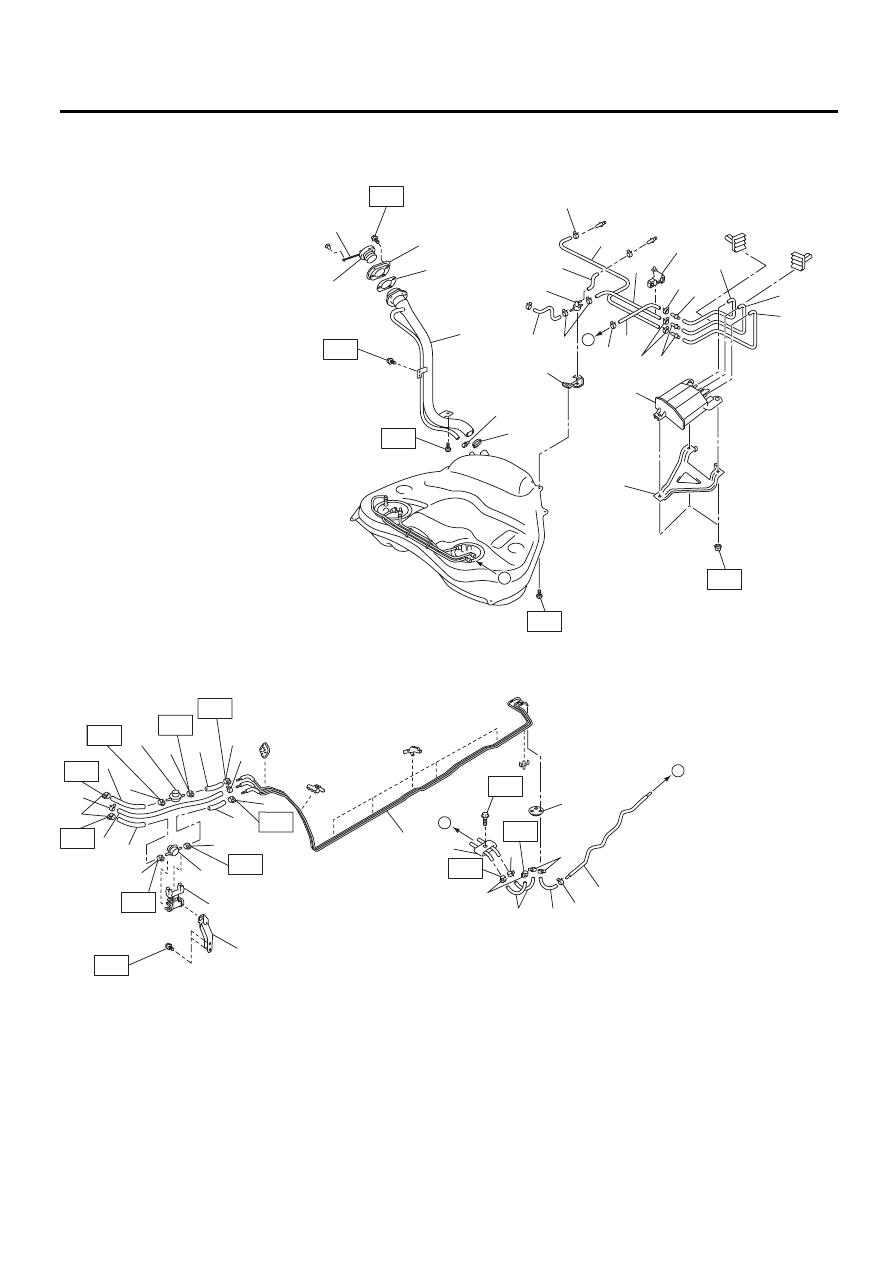

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

FU-03084

(9)

(32)

(30)

(31)

(37)

(11)

(15)

(1)

(1)

(16)

(1)

(20)

(19)

(14)

(13)

(12)

(1)

(22)

(22)

(10)

(29)

(17)

(26)

(25)

(24)

(18)

(23)

(1)

(21)

(34)

(28)

(27)

T3

T2

T4

T3

T3

T3

(33)

B

A

A

B

(36)

(36)

(5)

(36)

(8)

T3

T1

T1

T1

(36)

(3)

(2)

(4)

(35)

(6)

(7)

T1

T1

T1

T1

(36)

(36)

T1

(35)

T1

T1

T1

(36)

(36)

(1)

(1)

(1)

(1)

(1)

T1

T1

FU(H4DOTC)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки “ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ ОГНЕМ”.
• Перед выполнением работ, при которых может пролиться топливо, подготовьте контейнер для
сбора топлива и кусок ткани. При разливе топлива немедленно вытрите его, чтобы предотвратить
проникновение в напольное покрытие или попадание в окружающую среду.
• Следуйте всем государственным и местным законодательным актам касательно утилизации от-
ходов при сбросе топлива.

(1)

Зажим

(16) Шланг продувки В

(30) Топливный шланг

(2)

Шланг возврата топлива A

(17) Шланг двухходового клапана В

(31) Шланг продувки С

(3)

Шланг отвода паров топлива

(18) Сливной шланг адсорбера В

(32) Соединитель топливного шланга

(4)

Шланг подачи топлива A

(19) Сливной шланг двухходового

клапана

(33) Трубка продувки

(5)

Шланг подачи топлива B

(20) Двухходовой клапан

(34) Кронштейн двухходового клапана

(6)

Держатель регулятора давле-
ния топлива

(21) Шланг двухходового клапана С

(35) Регулятор давления топлива

(7)

Кронштейн регулятора давле-
ния топлива

(22) Соединитель

(36) Хомут

(8)

Шланг возврата топлива B

(23) Держатель шланга отвода паров

топлива

(37) Проходная изолирующая втулка

(9)

Узел топливной трубки

(24) Узел заправочной трубы





(10) Хомут

(25) Прокладка заправочной трубы

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(11) Адсорбер

(26) Кольцо заправочной горловины

T1: 1,25 (0,13, 0,94)

(12) Щиток адсорбера

(27) Крышка заправочной горловины

T2: 4,4 (0,45, 3,2)

(13) Сливной шланг адсорбера A

(28) Страховочный фал

T3: 7,5 (0,76, 5,5)

(14) Шланг двухходового клапана А

(29) Зажим

T4: 8,3 (0,85, 6,1)

(15) Шланг

продувки

А





FU(H4DOTC)-11

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

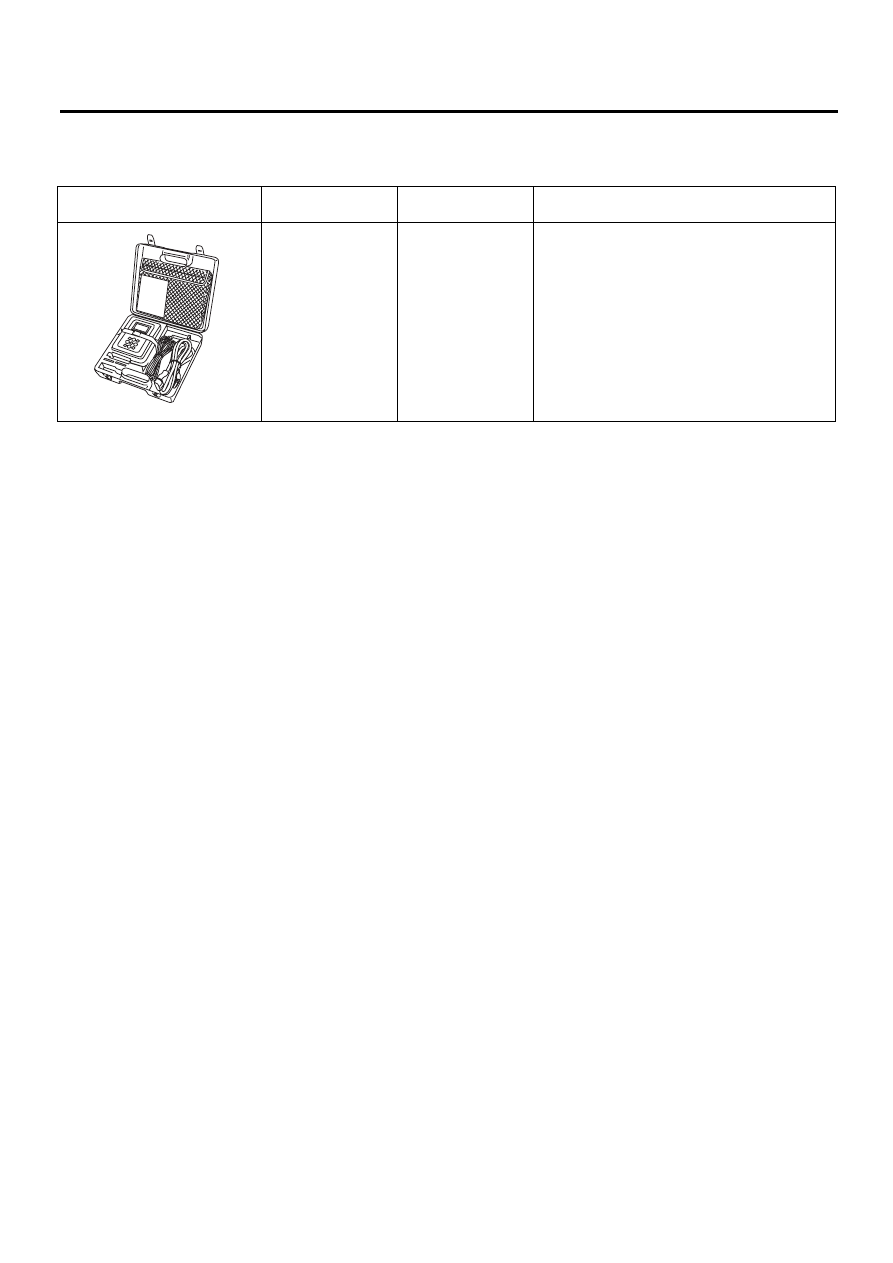

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для слива топлива.

ST1B022XG0
