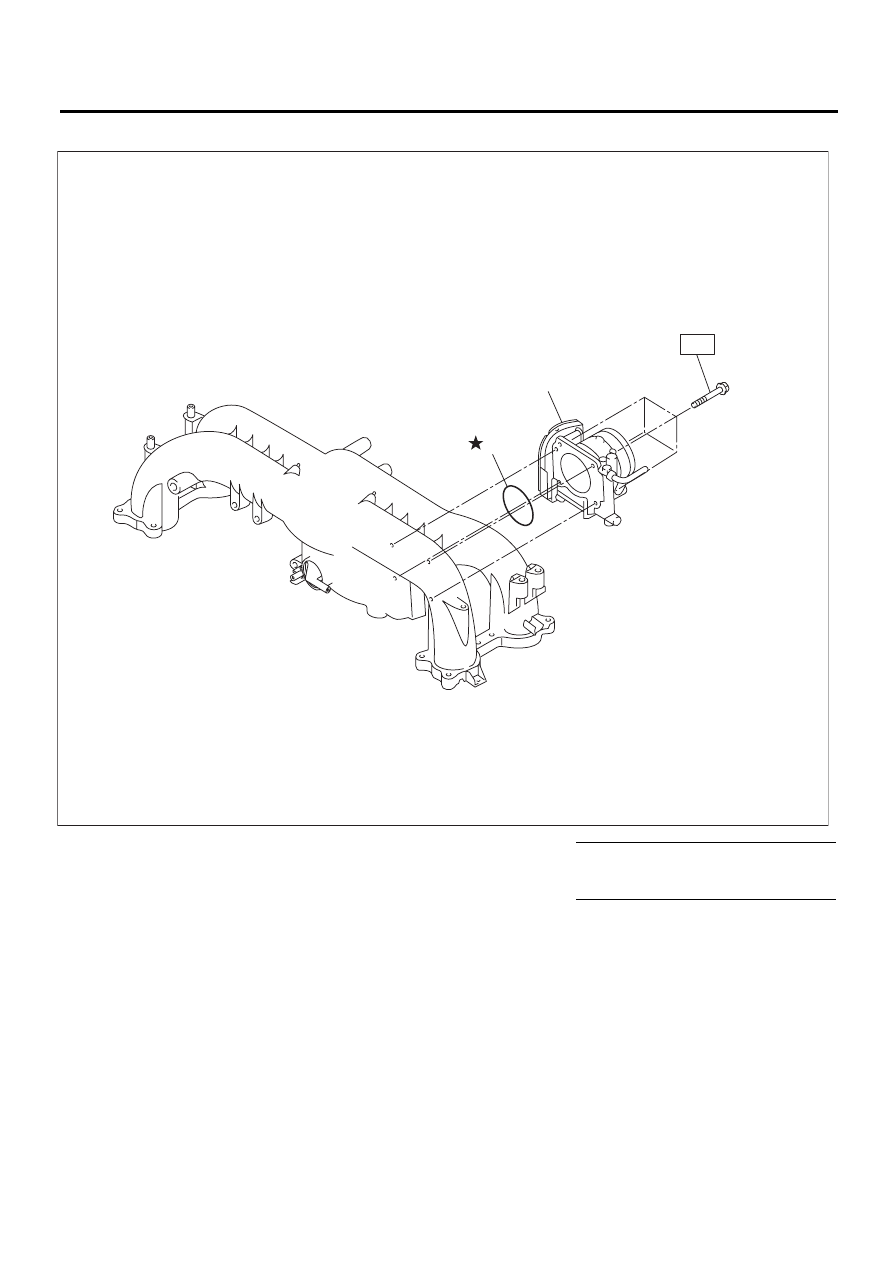

FU(H4DOTC)-4 Общие сведения ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ) (1) Регулятор давления (13) Левая трубка топливного инжек- тора (24) Кронштейн электромагнитно- го клапана (2) Топливный шланг (14) Правая трубка топливного инжек- тора (25) Вакуумный шланг В (3) Хомут (15) Кронштейн электромагнитного клапана (26) Вакуумный шланг А (4) Электромагнитный клапан управ- (16) Датчик абсолютного давления в коллекторе (27) Шланг воздушного управления (5) Вакуумный шланг D (17) Фильтр (6) Вакуумный шланг С (18) Впускной коллектор Момент затяжки: Нм (кгс-м, фунт- (7) Прокладка впускного коллектора (19) Узел электромагнитного перепус- кного клапана турбокомпрессора T1: 1,25 (0,13, 0,94) (8) Направляющий штифт T2: 6,4 (0,65, 4,7) (9) Узел клапана воздушного потока (20) Вакуумный шланг T3: 8,3 (0,85, 6,1) (10) Топливный инжектор (21) Левый щиток топливной трубки T4: 19 (1,9, 14,0) (11) Уплотнительное кольцо (22) Правый щиток топливной трубки T5: 25 (2,5, 18,4) (12) Электромагнитный клапан управ- (23) Уплотнительное кольцо |
