FU(H4DOTC)-12

Корпус дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. Корпус дроссельной

заслонки

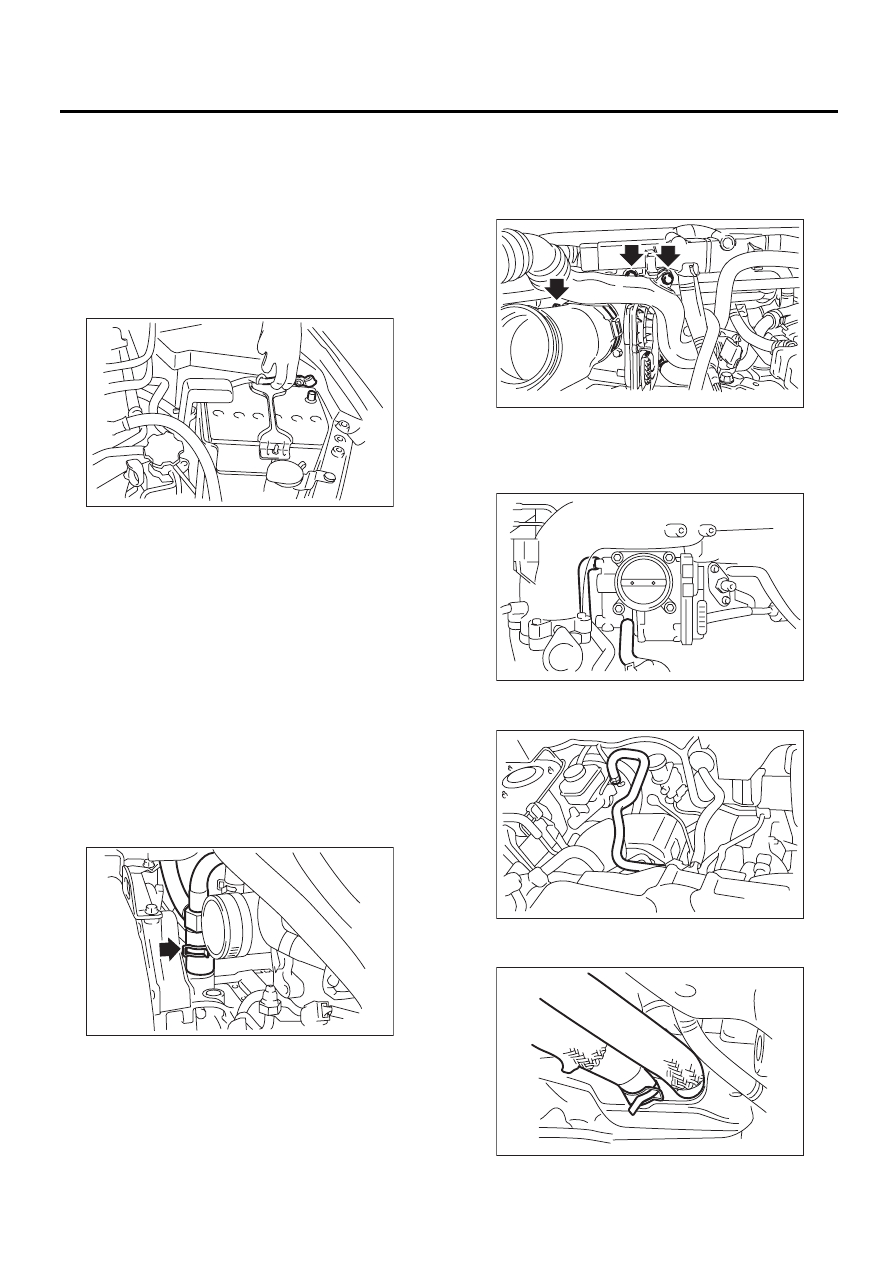

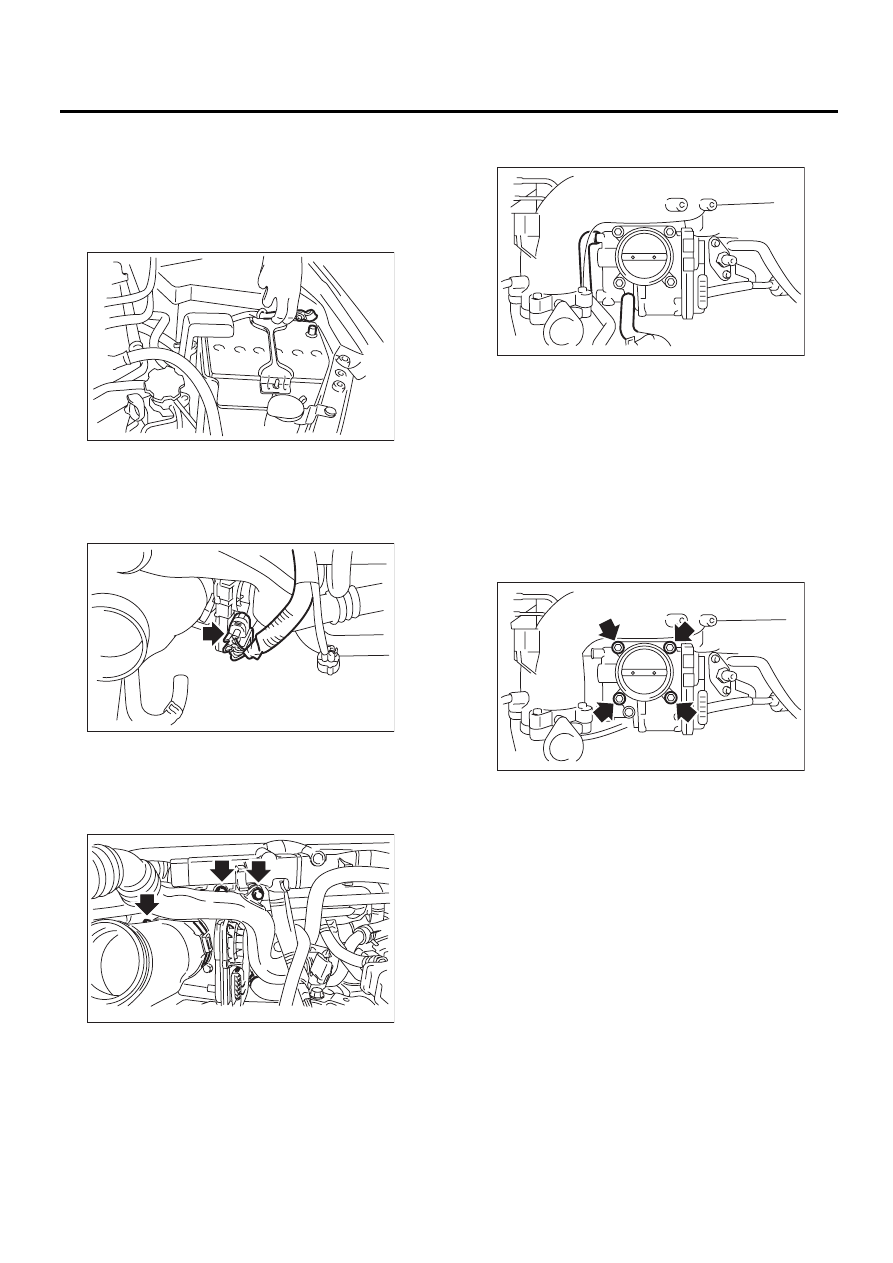

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
4) Отсоедините разъемы от датчика положе-
ния дроссельной заслонки.

5) Отверните болты, которые крепят обводную
воздушную трубку и трубку вентиляции карте-
ра к впускному коллектору, и ослабьте хомуты,
соединяющие корпус дроссельной заслонки и
патрубок.

6) Снимите патрубок с корпуса дроссельной
заслонки.

7) Отсоедините шланги охлаждающей жидкос-
ти от корпуса дроссельной заслонки.

8) Отверните болты, которые крепят корпус
дроссельной заслонки к впускному коллектору
и снимите корпус дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

IN-00203

FU-03463

FU-03020

FU-01158

FU-01159

FU(H4DOTC)-13

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

3. Впускной коллектор

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Снимите крышку коллектора.
4) Отсоедините провод массы от аккумулятора.

5) Откройте лючок заправочной горловины и
снимите крышку с горловины.
6) Поднимите автомобиль на подъемнике.
7) Снимите нижний кожух.
8) Слейте примерно 3,0 л (3,2 кварты США, 2,6
британской кварты) охлаждающей жидкости.
9) Снимите впускной патрубок и корпус воз-
душного фильтра
10) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
11) Снимите генератор. <См. SC(H4SO)-14,
СНЯТИЕ, Генератор.>
12) Снимите заправочный бачок охлаждающей
жидкости. <См. CO(H4DOTC)-30, СНЯТИЕ, За-
правочный бачок охлаждающей жидкости.>
13) Отсоедините узел шланга вентиляции кар-
тера от блока цилиндров.

14) Отверните болты, которые крепят обвод-
ную воздушную трубку и трубку вентиляции
картера к впускному коллектору, и ослабьте
хомуты, соединяющие корпус дроссельной за-
слонки и патрубок.

15) Снимите патрубок с корпуса дроссельной
заслонки.
16) Отсоедините шланги охлаждающей жид-
кости от корпуса дроссельной заслонки.

17) Отсоедините вакуумный шланг усилителя
тормозной системы.

18) Отсоедините шланг вентиляции картера от
клапанной крышки.

IN-00203

FU-01160

FU-03020

FU-01158

FU-01161

FU-03117

FU(H4DOTC)-14

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

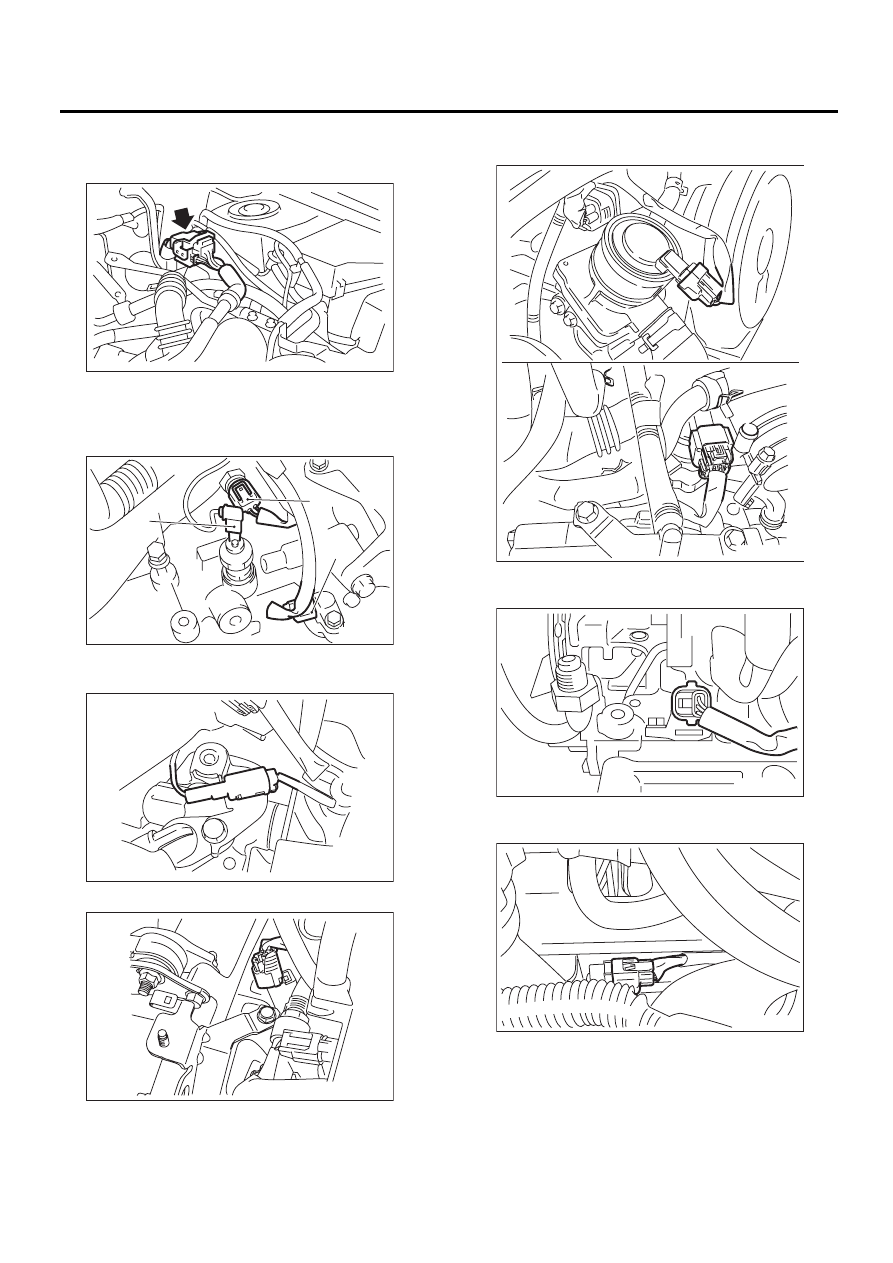

19) Отсоедините разъемы жгута проводов дви-
гателя от разъемов жгута проводов переборки
моторного отсека.

20) Отсоедините разъемы от датчика темпера-
туры охлаждающей жидкости двигателя (A),
датчика давления масла (B) и датчика положе-
ния коленчатого вала (C).

21) Отсоедините разъем от датчика насоса
усилителя рулевого управления

22) Отсоедините разъем датчика детонации.

23) Отсоедините разъем от клапана подачи
вторичного воздуха.

24) Отсоедините разъем от датчика положе-
ния распределительного вала.

25) Отсоедините разъем от электромагнитного
клапана управления потоком масла.

FU-01162

(A)

(B)

(C)

FU-00027

FU-03022

FU-03437

FU-03023

FU-01165

ME-03094

FU(H4DOTC)-15

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

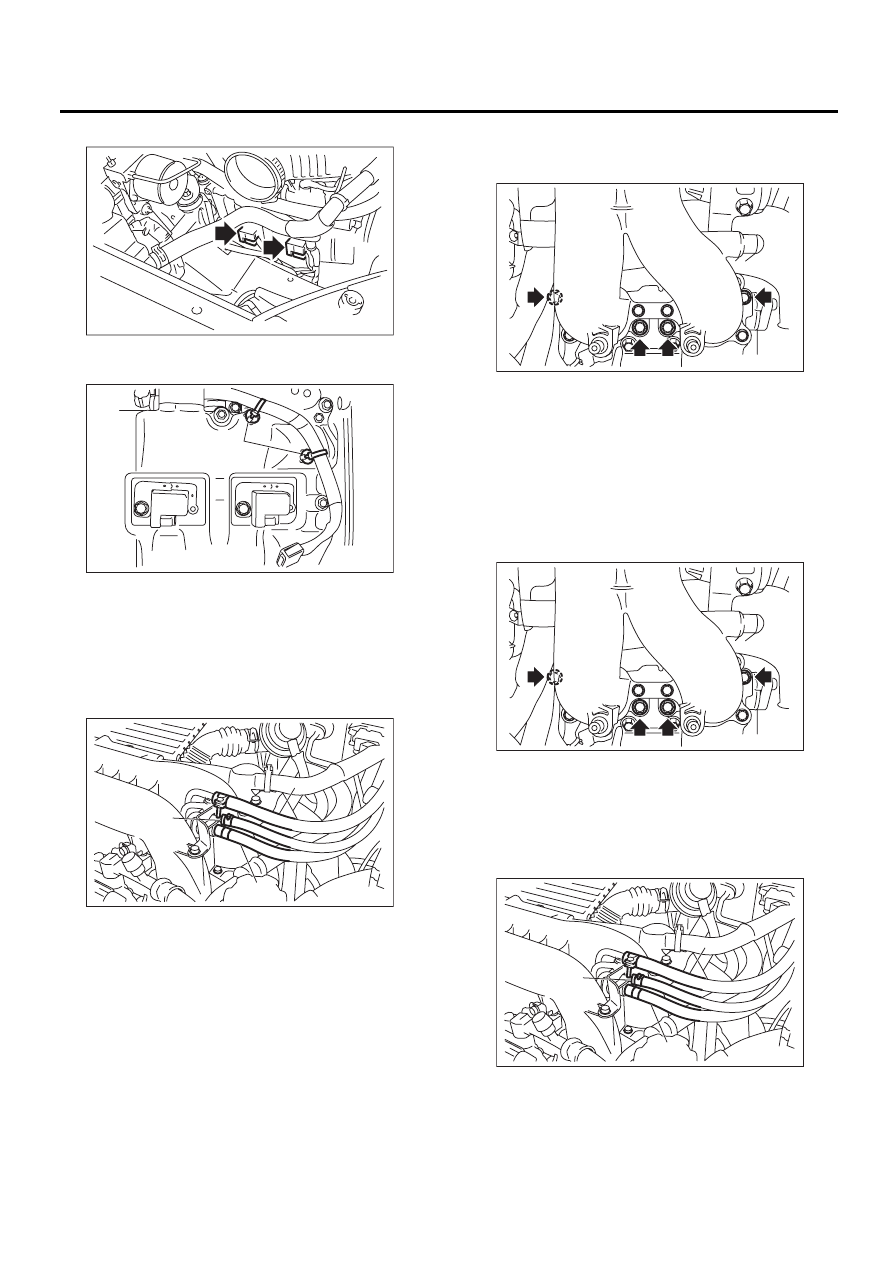

26) Отсоедините разъем от катушки зажигания.

27) Снимите с клапанной крышки жгут провод-
ки двигателя, удерживаемый фиксатором (A).

28) Отсоедините шланг подачи топлива, шланг
возврата топлива и шланг отвода паров топли-
ва.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

29) Отверните болты, которые крепят узел
клапана воздушного потока на головке блока
цилиндров.

30) Снимите впускной коллектор.

B: УСТАНОВКА

1) Установите впускной коллектор на головки
блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

2) Присоедините шланг подачи топлива, шланг
возврата топлива и шланг отвода паров топли-
ва.

ПРИМЕЧАНИЕ:
При повреждении топливных шлангов или хо-
мутов, замените их на новые.

(A) Шланг подачи топлива

(B) Шланг возврата топлива

(C) Шланг отвода паров топлива

IG-00092

FU-03438

(A)

FU-03026

(A)

(C)

(B)

(A) Шланг подачи топлива

(B) Шланг возврата топлива

(C) Шланг отвода паров топлива

FU-03085

FU-03085

FU-03026

(A)

(C)

(B)
