EB-10

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

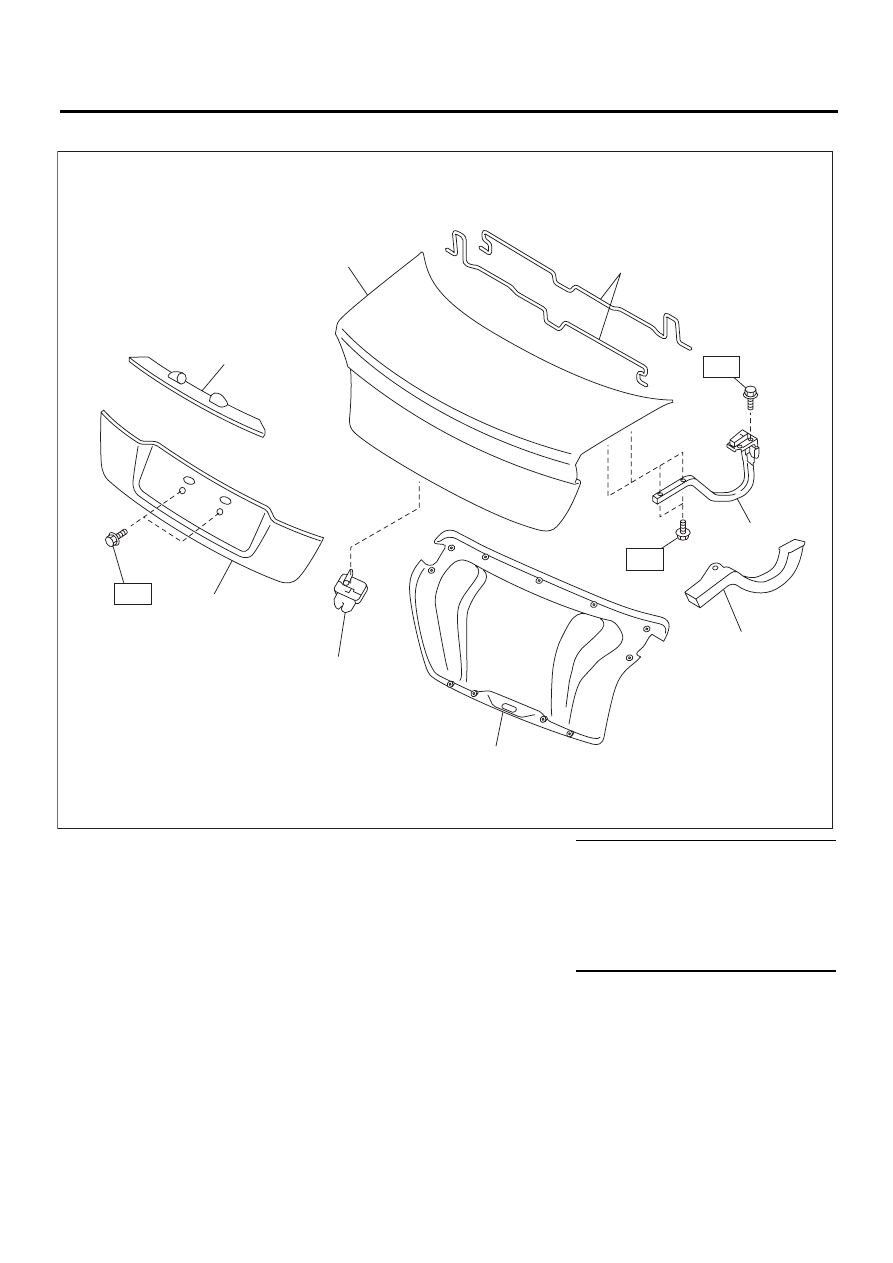

5. ПАНЕЛЬ КРЫШКИ БАГАЖНИКА

(1)

Панель крышки багажника

(5)

Внутренняя отделка крышки
багажника

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Крышка фонаря освещения но-
мерного знака

(6)

Крышка рычага крышки багаж-
ника

T1: 7,5 (0,8, 5,5)

(3)

Декоративная накладка крыш-
ки багажника

(7)

Узел рычага крышки багажника

T2: 14 (1,43, 10,3)

(4)

Узел замка крышки багажника

(8)

Торсион

T3: 18, (1,8, 12,9

EB-00344

(8)

(7)

(1)

(2)

(6)

(4)

(5)

T3

T2

(3)

T1

EB-11

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

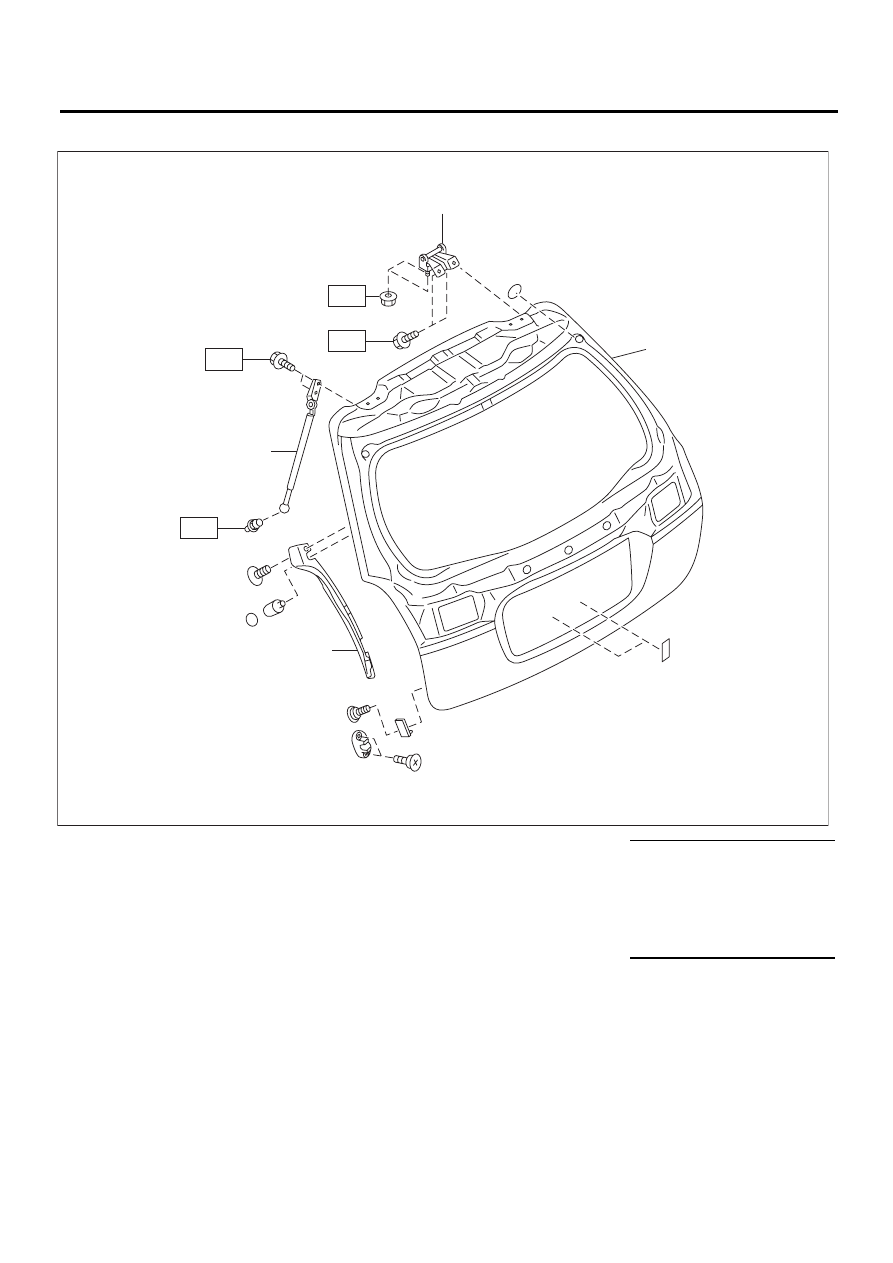

)6. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

C: ОСТОРОЖНО

• Наружные панели кузова достаточно тяже-
лы. Не допускайте падения и повреждения па-
нелей. Во время снятия и установки старай-
тесь не повредить окрашенную поверхность.
• При отвинчивании крепежных болтов ис-
пользуйте для поддержки панелей вспомога-
тельные устройства, например, домкрат.
• Соблюдайте осторожность, чтобы не поте-
рять мелкие детали.

(1)

Амортизационная стойка дверцы
багажного отсека

(3)

Панель дверцы багажного отсека

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2)

Петля

(4)

Крышка боковой панели дверцы багаж-
ного отсека

T1: 7,5 (0,8, 5,5)







T2: 14,0 (1,4, 10,3)









T3: 25,0 (2,6, 18,4)









Т4: 37,0 (3,8, 27,3)

EB-00308

(3)

T3

T4

T1

T2

(2)

(1)

(4)

EB-12

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

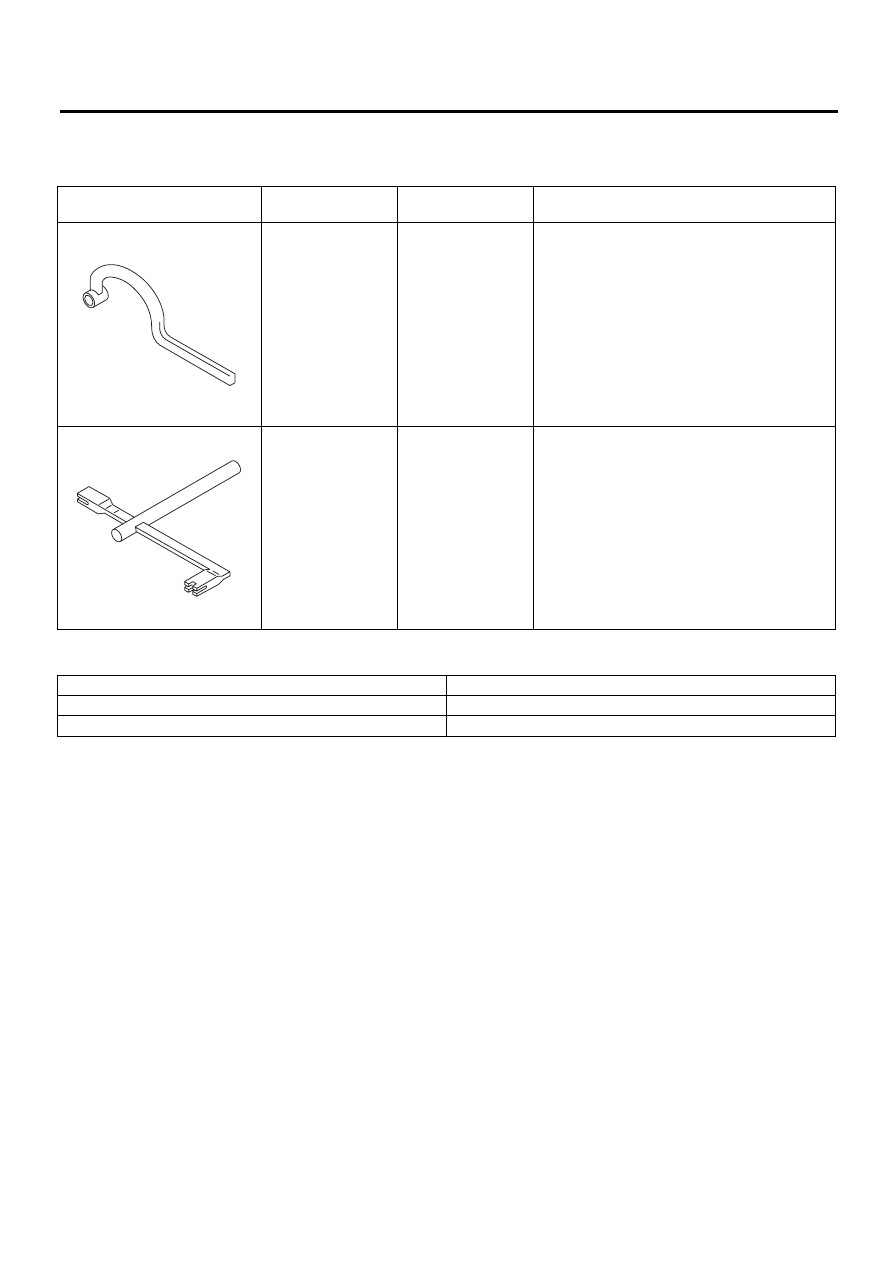

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

925610000

ГАЕЧНЫЙ КЛЮЧ

Применяется для снятия и установки петли
двери.

927780000

СЪЕМНИК

Используется для снятия и установки торсио-
на багажника.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Регулируемая опора

Применяется для поддержки панели двери.

Съемник фиксаторов

Применяется для снятия различных фиксаторов.

ST-925610000

ST-927780000

EB-13

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

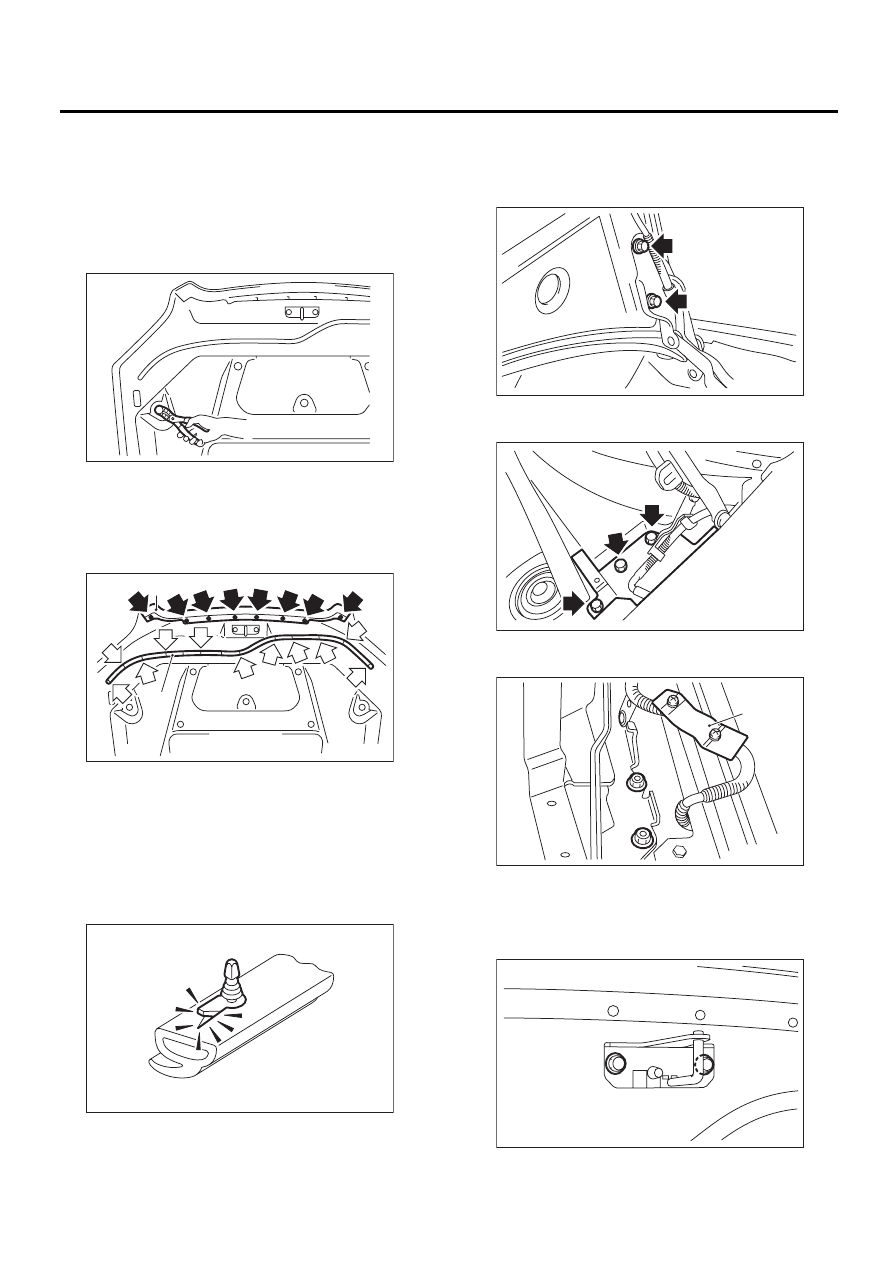

2. Капот

A: СНЯТИЕ

1. ИЗОЛЯЦИЯ КАПОТА

1) Откройте капот.
2) Высвободите фиксаторы и снимите изоля-
цию капота.

2. УПЛОТНИТЕЛЬ КАПОТА

1) Откройте капот.
2) Снимите фиксаторы и снимите уплотнитель
(А) капота и уплотнитель (В) канала воздухоза-
борника.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

3. ПЕТЛЯ КАПОТА

1) Отверните болт и снимите панель капота.
<См. EB-14, ПАНЕЛЬ КАПОТА, СНЯТИЕ, Ка-
пот.>

2) Снимите зажим и переднюю боковую панель
капота.

3) Снимите зажим (А) шланга омывателя вет-
рового стекла и отверните болт петли капота.

4. ФИКСАТОР ЗАМКА КАПОТА

1) Откройте капот.
2) Отверните болт и снимите фиксатор замка
капота.

(C) Крепежная деталь

(D) Фиксатор уплотнителя

EB-00139

EB-00326

(D)

(C)

(A)

(B)

EB-00141

EB-00138

EB-00142

EB-00143

(A)

EB-00144
