EB-2

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

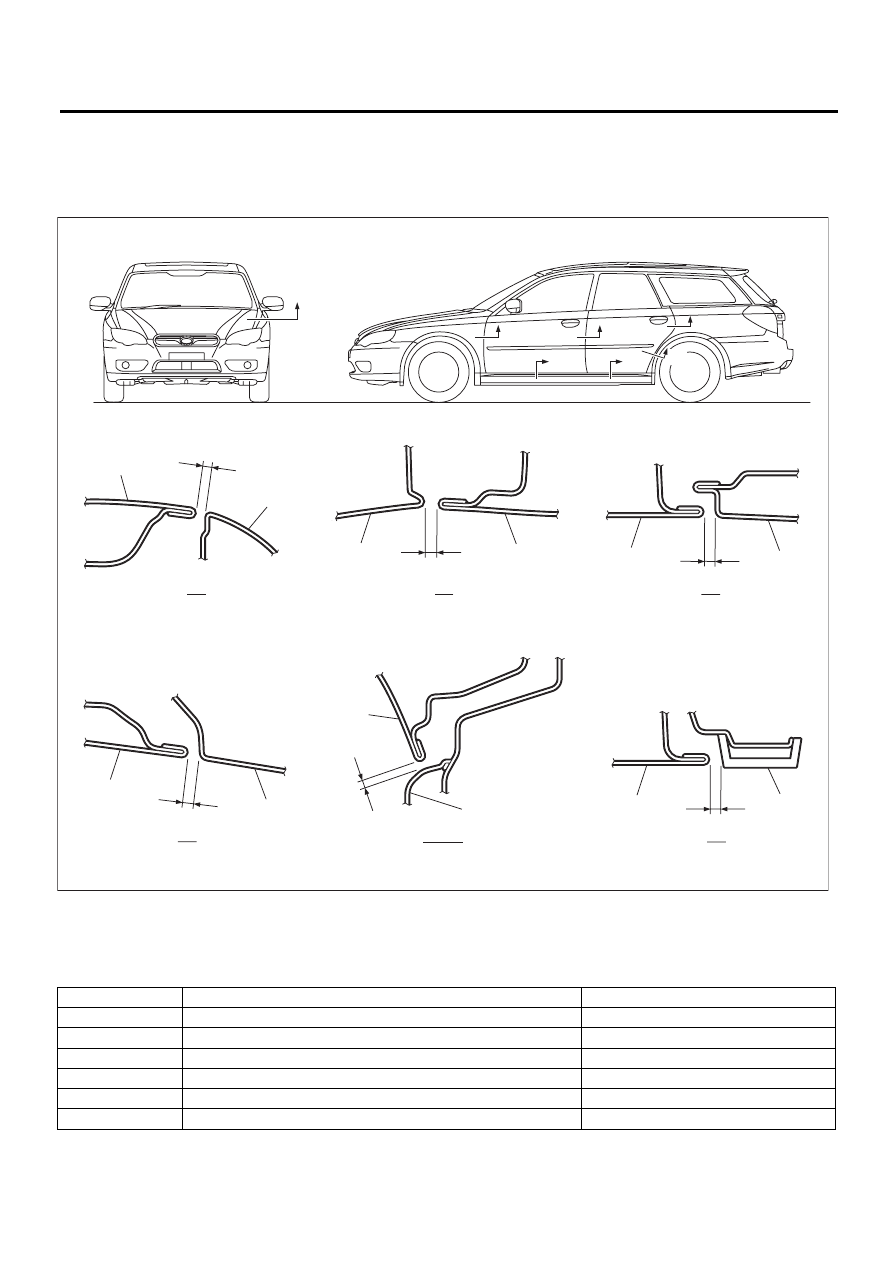

1. БОКОВАЯ ЧАСТЬ КУЗОВА

(1)

Панель капота

(4)

Панель задней двери

(7)

Порог

(2)

Панель переднего крыла

(5)

Панель задней четверти

(8)

Нижний щиток задней четверти

(3)

Панель передней двери

(6)

Панель двери





Разрез

Деталь

Стандартное значение

(A)

От панели капота до панели переднего крыла

3,5

±1,0 мм (0,14±0,04 дюйма)

(B)

От панели переднего крыла до панели передней двери

4,65

±1,0 мм (0,18±0,04 дюйма)

(C)

От панели передней двери до панели задней двери

5,1

±1,0 мм (0,20±0,04 дюйма)

(D)

От панели задней двери до панели задней четверти

4,6

±1,0 мм (0,18±0,04 дюйма)

(E), (F)

От панели двери до порога

6,0

±1,0 мм (0,24±0,04 дюйма)

(G)

От панели задней двери до нижнего щитка задней четверти 4,8

±1,0 мм (0,19±0,04 дюйма)

(A)

(B)

(C)

(D)

(E)

(F)

(G)

(1)

(2)

(A)

(2)

(3)

(B)

(3)

(4)

(C)

(4)

(5)

(D)

(7)

(6)

(E),(F)

(4)

(G)

(8)

EB-00320

EB-3

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

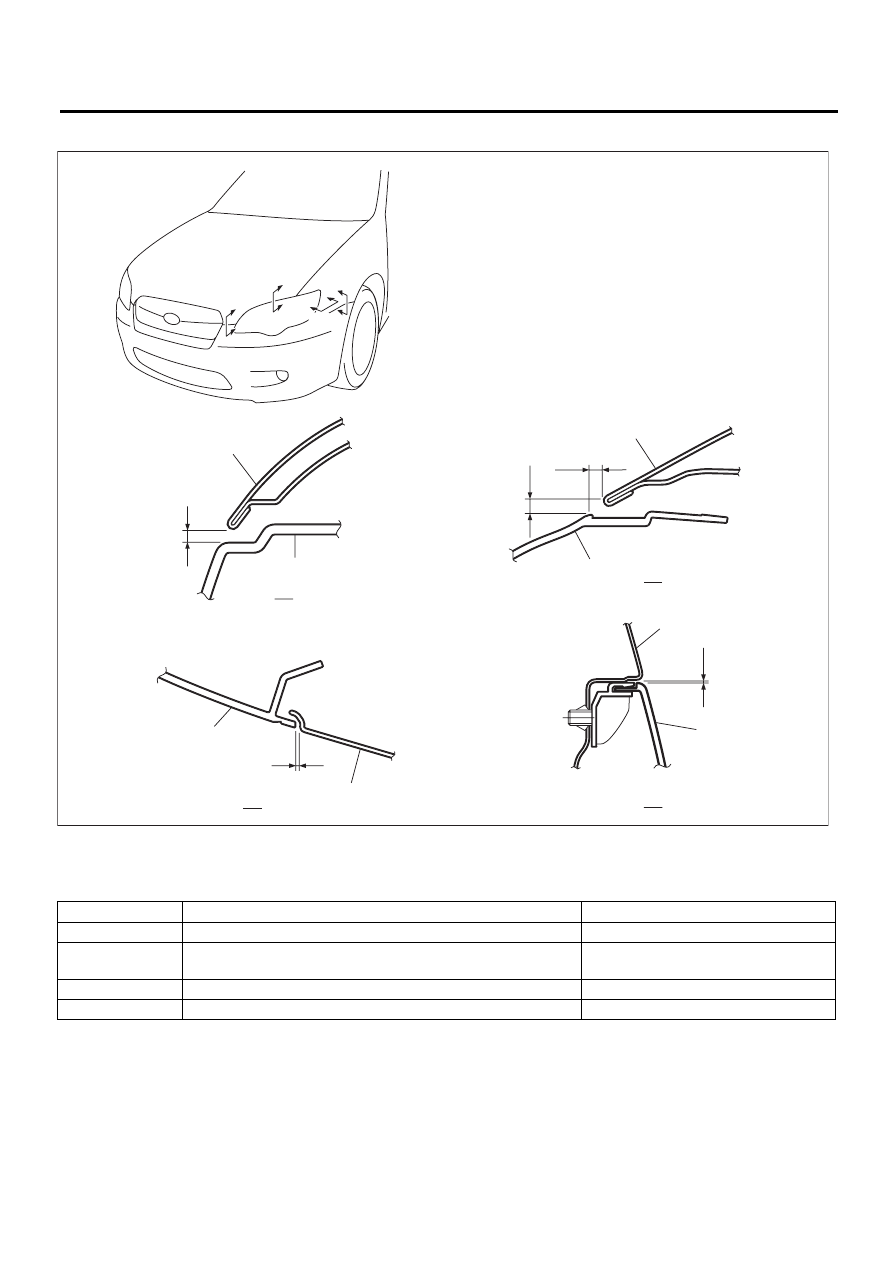

2. ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

(1)

Передний бампер

(3)

Панель переднего крыла

(4)

Фары

(2)

Панель

капота





Разрез

Деталь

Стандартное значение

(A)

От панели капота до переднего бампера

4,0 — 6,0 мм (0,16 — 0,24 дюйма)

(B)

От панели капота до фары

C1:6,0

±1,0 мм (0,24±0,04 дюйма)

C2:5,0

±1,0 мм (0,20±0,04 дюйма)

(C)

От панели переднего крыла до фары

1,5

±1,0 мм (0,06±0,04 дюйма)

(D)

От панели переднего крыла до переднего бампера

1,0

±0,7 мм (0,04±0,03 дюйма)

(2)

(1)

(A)

(4)

(2)

C2

C1

(B)

(3)

(4)

(C)

(D)

(A)

(B)

(C)

(D)

EB-00345

(3)

(1)

EB-4

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

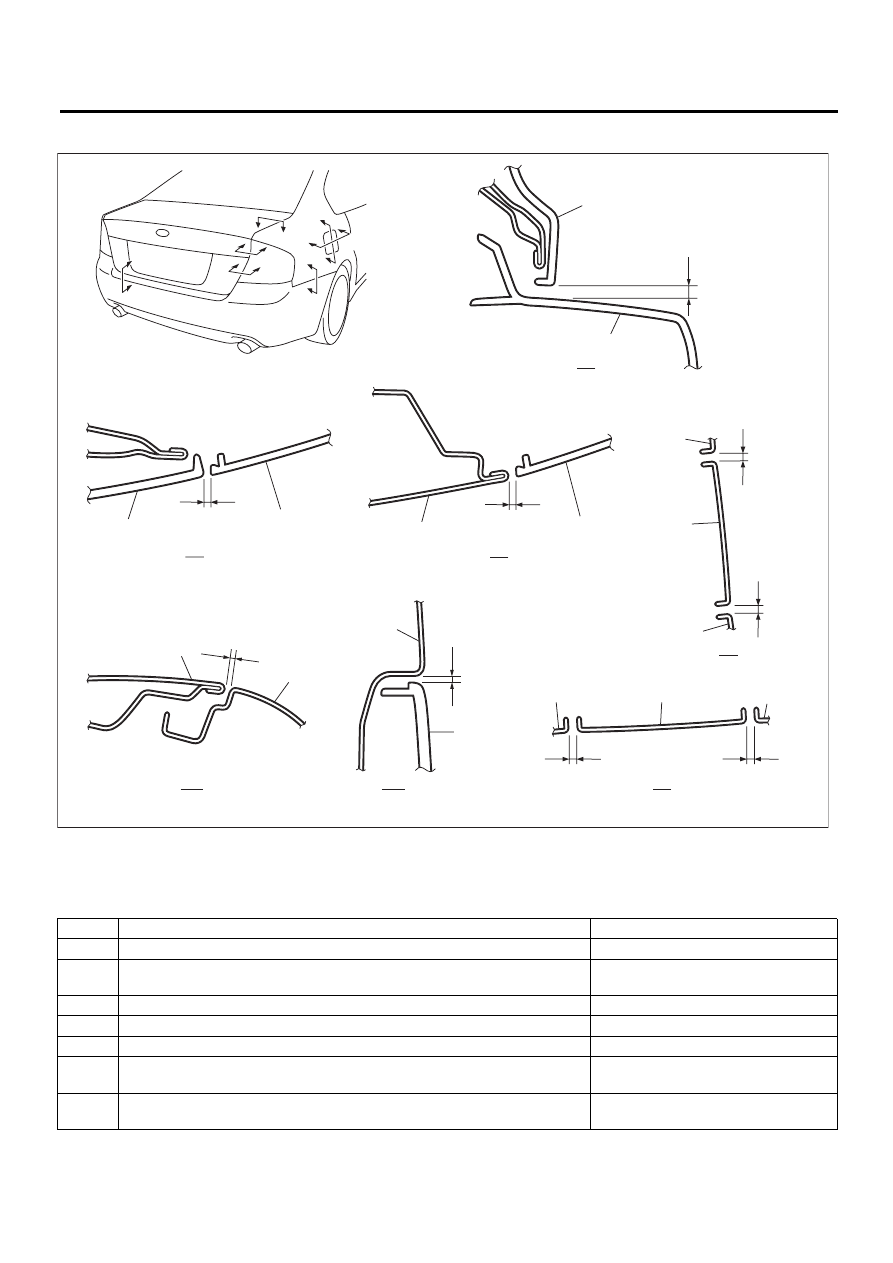

3. ЗАДНЯЯ ЧАСТЬ КУЗОВА (МОДЕЛЬ С КУЗОВОМ СЕДАН)

(1)

Панель крышки багажника

(3)

Задний бампер

(5)

Лючок заправочной горловины

(2)

Задний комбинированный фонарь

(4)

Панель заднего  крыла

(6)

Декоративная накладка крышки
багажника

Разрез

Деталь

Стандартное значение

(A)

От декоративной накладки крышки багажника до заднего бампера

7,0

±1,5 мм (0,28±0,06 дюйма)

(B)

От декоративной накладки крышки багажника до заднего комбиниро-
ванного фонаря

4,0

±1,5 мм (0,16±0,06 дюйма)

(C)

От панели крышки багажника до заднего комбинированного фонаря

3,5

±1,0 мм (0,14±0,04 дюйма)

(D)

От панели крышки багажника до панели заднего крыла

3,5

±1,0 мм (0,14±0,04 дюйма)

(E)

От панели заднего крыла до заднего бампера

1,0

±0,7 мм (0,04±0,03 дюйма)

(F)

От панели заднего крыла до лючка заправочной горловины (в продоль-
ном направлении)

F1:3,7

±0,5 мм (0,15±0,02 дюйма)

F2:3,4

±0,5 мм (0,13±0,02 дюйма)

(G)

От панели заднего крыла до лючка заправочной горловины (в попереч-
ном направлении)

G1, G2: 3,5

±0,5 мм (0,14±0,02 дюйма)

(6)

(2)

(B)

(D)

(1)

(4)

(E)

(4)

(3)

(C)

(1)

(2)

(A)

(6)

(3)

G1

G2

(G)

(5)

(4)

(4)

(F)

(4)

(5)

F2

F1

(4)

(A)

(E)

(F)

(D)

(C)

(B)

(G)

EB-00322

EB-5

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

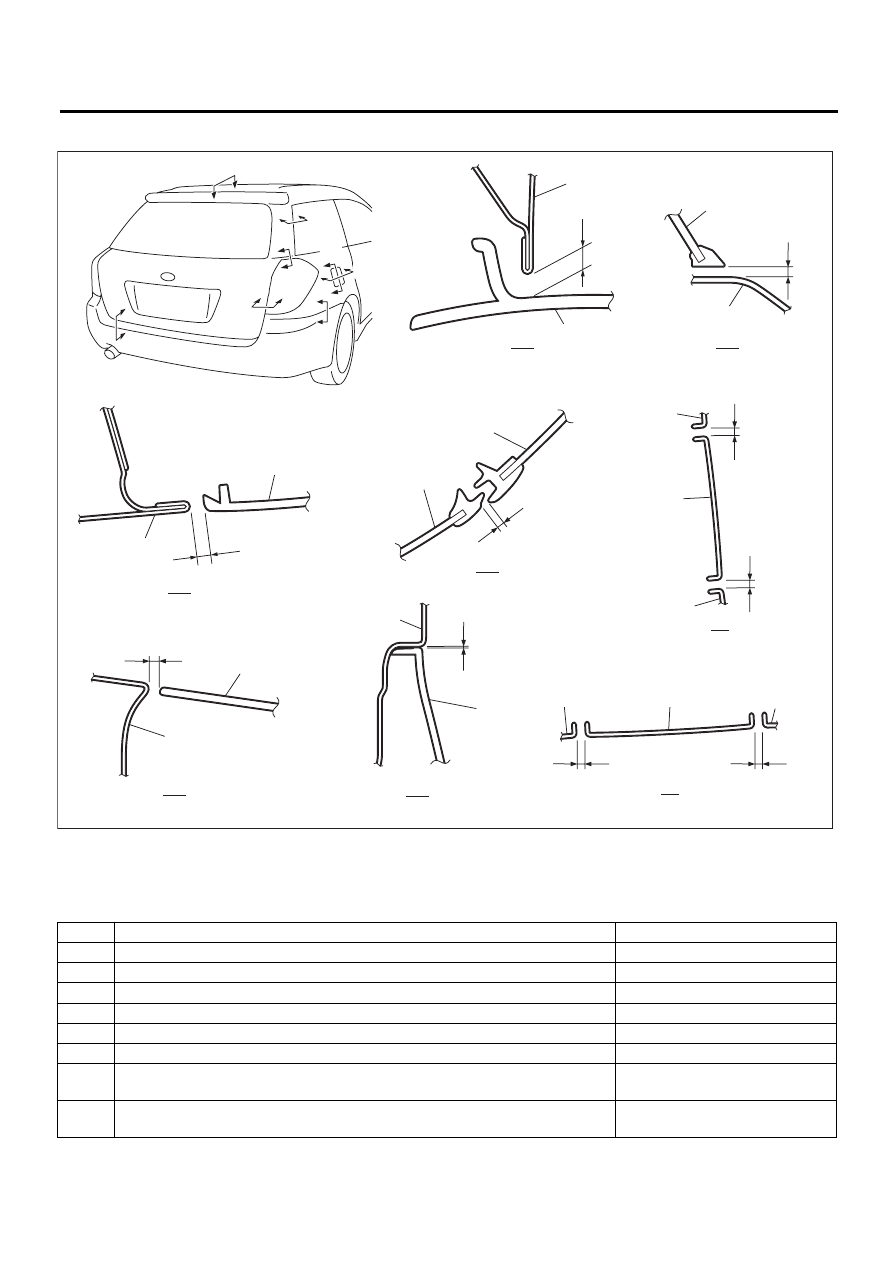

4. ЗАДНЯЯ ЧАСТЬ КУЗОВА (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1)

Панель дверцы багажного отсека

(4)

Панель крыши

(7)

Панель заднего крыла

(2)

Задний бампер

(5)

Стекло дверцы багажного отсека

(8)

Лючок заправочной горловины

(3)

Задний комбинированный фонарь

(6)

Стекло задней четверти двери

(9)

Спойлер крыши

Разрез

Деталь

Стандартное значение

(A)

От панели дверцы багажного отсека до заднего бампера

8,0

±1,5 мм (0,31±0,06 дюйма)

(B)

От панели дверцы багажного отсека до заднего комбинированного фонаря

5,0

±1,0 мм (0,20±0,04 дюйма)

(C)

От стекла дверцы багажного отсека до заднего комбинированного фонаря

5,5

±1,0 мм (0,22±0,04 дюйма)

(D)

От стекла дверцы багажного отсека до стекла задней четверти

4,0

±1,5 мм (0,16±0,06 дюйма)

(E)

От панели крыши до спойлера крыши

5,5

±1,0 мм (0,22±0,04 дюйма)

(F)

От панели заднего крыла до заднего бампера

1,0

±0,7 мм (0,04±0,03 дюйма)

(G)

От панели заднего крыла до лючка заправочной горловины (в продольном
направлении)

G1:3,7

±0,5 мм (0,15±0,02 дюйма)

G2:3,4

±0,5 мм (0,13±0,02 дюйма)

(H)

От панели заднего крыла до лючка заправочной горловины (в поперечном
направлении)

H1, H2: 3,5

±0,5 мм

(0,14

±0,02 дюйма)

EB-00179

H1

H2

(H)

(8)

(7)

(7)

(G)

(7)

(8)

G2

G1

(7)

(A)

(1)

(2)

(C)

(3)

(5)

(D)

(5)

(6)

(B)

(1)

(3)

(F)

(7)

(2)

(E)

(4)

(9)

(E)

(D)

(A)

(C)

(B)

(F)

(G)

(H)
