EB-6

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УЗЕЛ

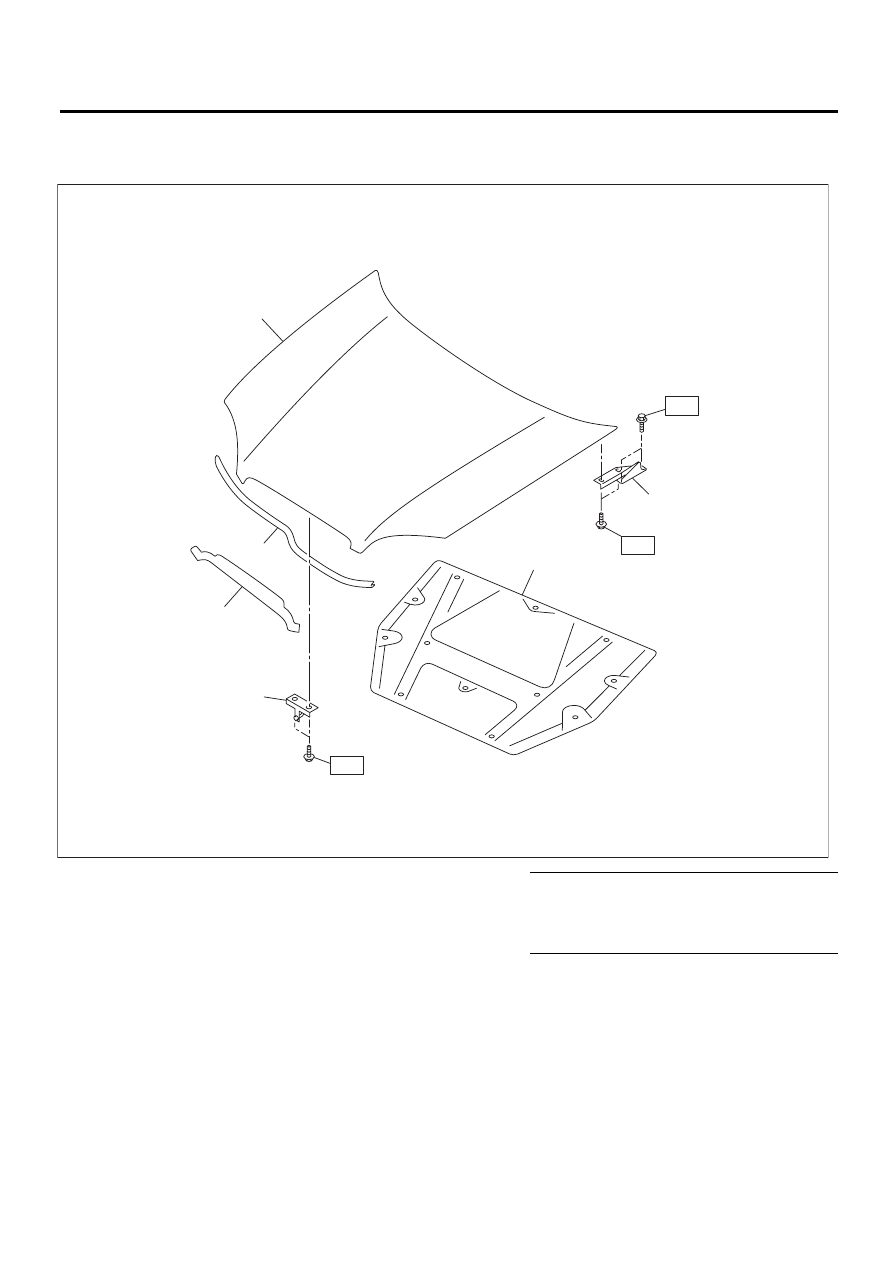

1. КАПОТ

(1)

Панель капота

(4)

Уплотнитель канала воздухозаборника

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Изоляция капота

(5)

Уплотнитель капота

T1: 24,5 (2,5, 18,1)

(3)

Петля капота

(6)

Фиксатор замка капота

T2: 33 (3,4, 24,5)









T3: 37 (3,8, 27,3)

T2

T3

T1

(6)

(5)

(4)

(2)

(3)

(1)

EB-00327

EB-7

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

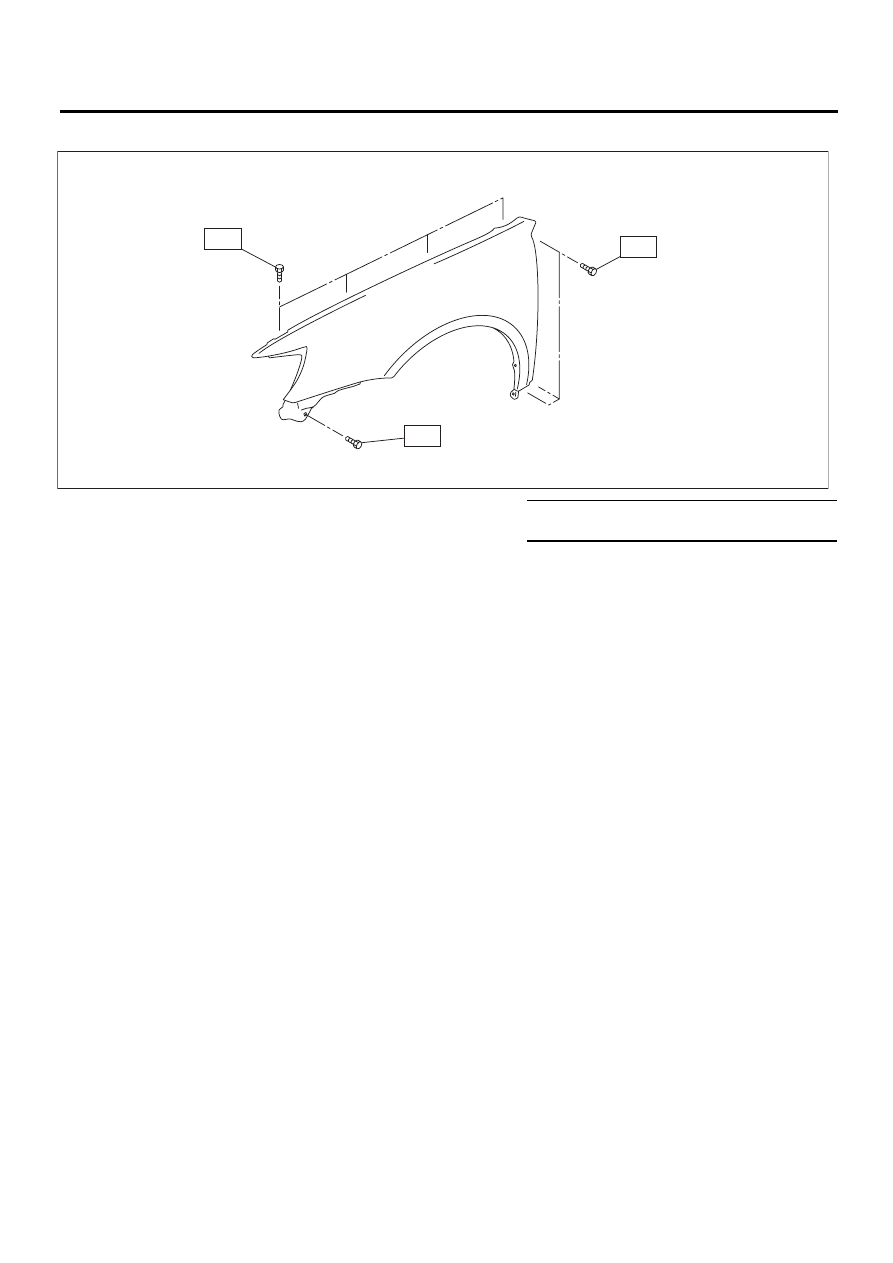

2. ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА









Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,5)

T

T

T

EB-00323

EB-8

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

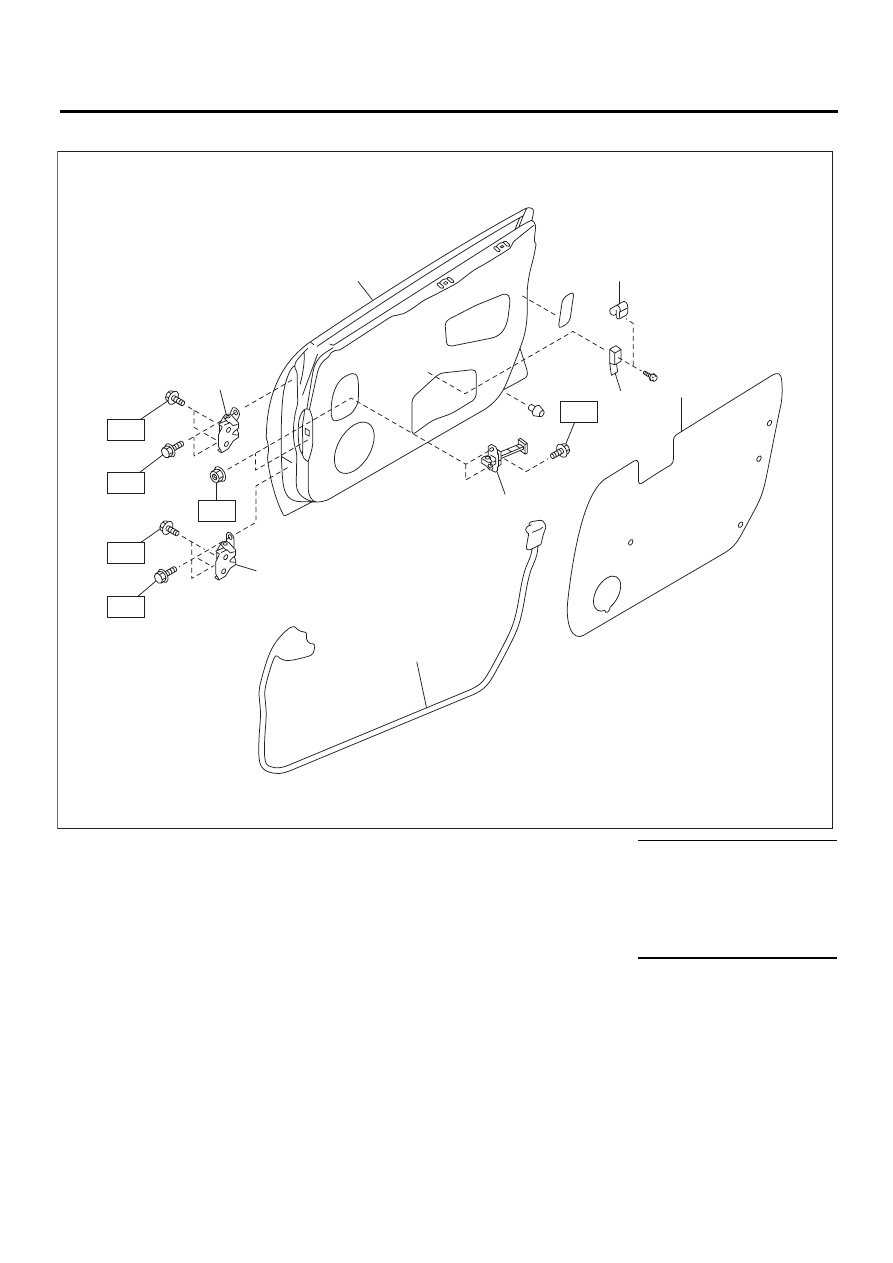

3. ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(1)

Панель передней двери

(5)

Верхняя петля двери

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2)

Уплотнительное покрытие

(6)

Нижняя петля двери

T1: 7,4 (0,75, 5,5)

(3)

Уплотнитель передней двери

(7)

Верхний кронштейн внутренней отделки двери

T2: 24,5 (2,5, 18,1)

(4)

Механизм двери

(8)

Нижний кронштейн внутренней отделки двери

T3: 29,4 (3,0, 21,7)









Т4: 32,3 (3,3, 23,8)

EB-00149

T4

T1

T3

T2

T3

T2

(6)

(3)

(5)

(1)

(7)

(8)

(2)

(4)

EB-9

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

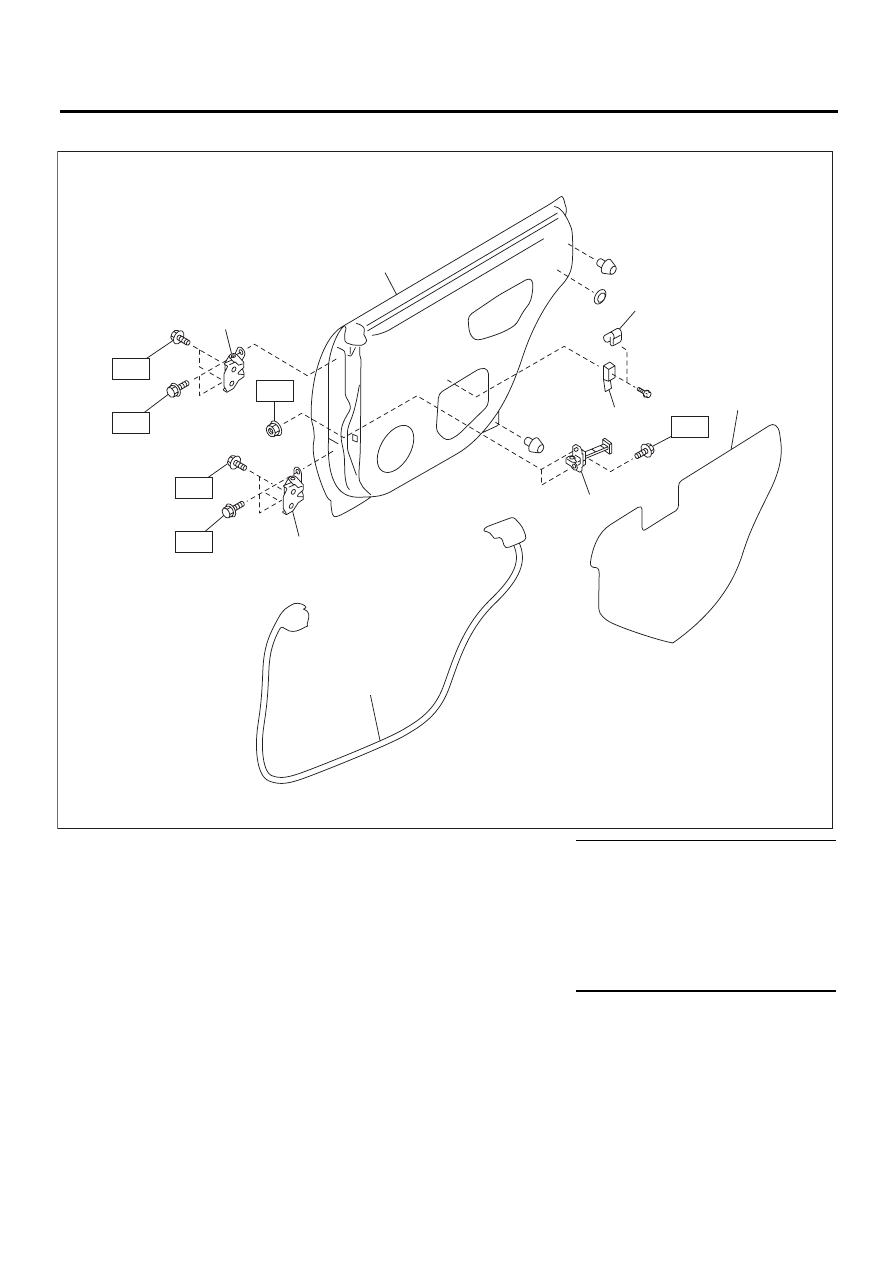

4. ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

(1)

Панель задней двери

(5)

Верхняя петля двери

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Уплотнительное покрытие

(6)

Нижняя петля двери

T1: 7,4 (0,75, 5,5)

(3)

Уплотнитель задней двери

(7)

Верхний кронштейн внутренней
отделки двери

T2: 24,5 (2,5, 18,1)

(4)

Механизм двери

(8)

Нижний кронштейн внутренней
отделки двери

T3: 29,4 (3,0, 21,7)









Т4: 32,3 (3,3, 23,8)

EB-00150

T1

T3

T2

(5)

(1)

T3

T2

(6)

T4

(4)

(7)

(8)

(2)

(3)
