EI-76

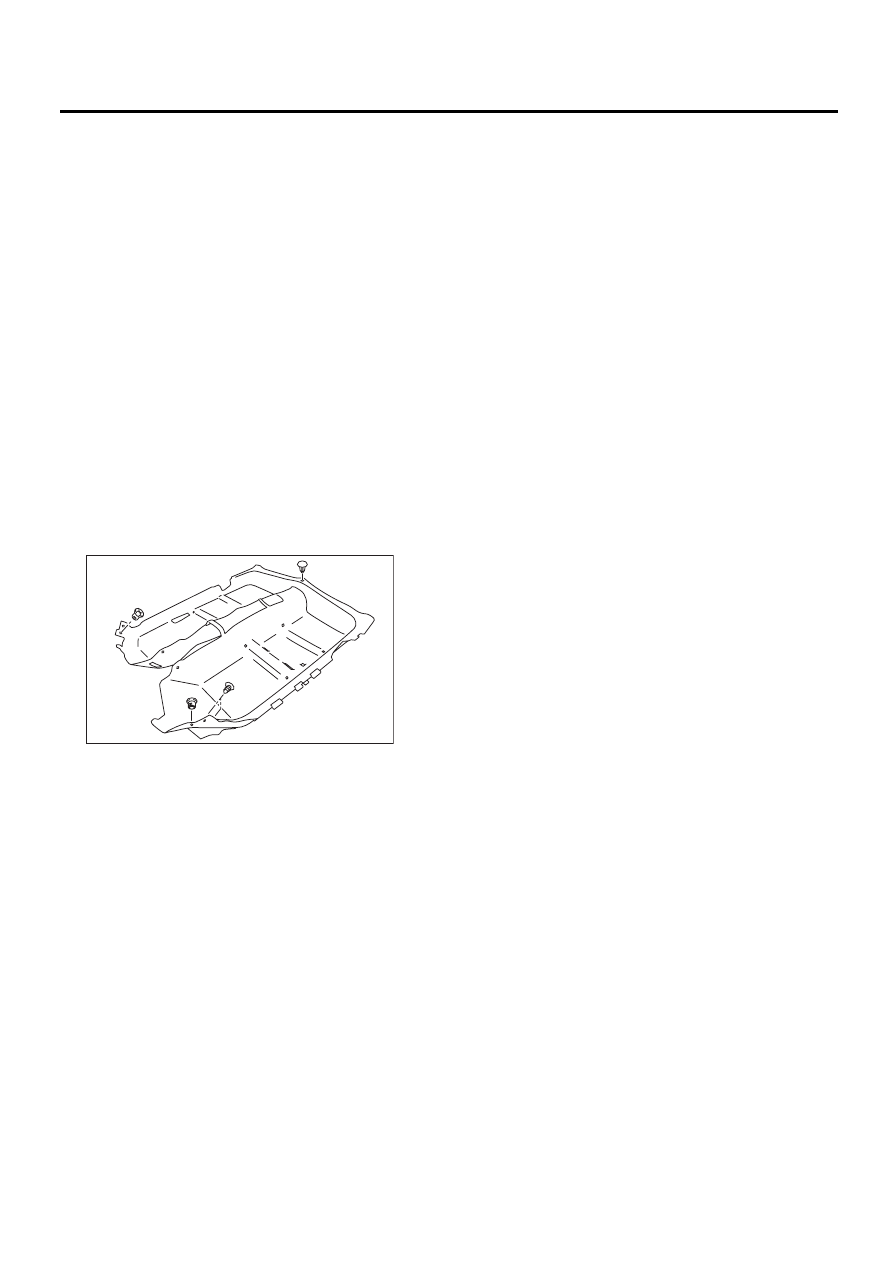

Напольный коврик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

33.Напольный коврик

A: СНЯТИЕ

1) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите подушку заднего сиденья. <См. SE-
16, СНЯТИЕ, Заднее сиденье.>
3) Снимите ящик консоли. <См. EI-56, Ящик
консоли.>
4) Снимите боковую панель консоли. <См. EI-
57, СНЯТИЕ, Центральная консоль.>
5) Снимите нижнюю часть внутренней отде-
лки. <См. EI-63, СНЯТИЕ, Нижняя часть внут-
ренней отделки.>
6) Снимите фиксаторы с напольного коврика.
7) Снимите крючок напольного коврика с двух
сторон.
8) Отсоедините напольный коврик от наклон-
ной панели для ног водителя.
9) Отсоедините напольный коврик от заднего
короба отопителя.
10) Сверните коврик и извлеките его из авто-
мобиля через открытую заднюю дверь.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Надежно закрепите коврик при помощи
крючка и фиксатора.
• Плотно вставьте кромку коврика в канавку
крышки порога.

EI-01443

EI-77

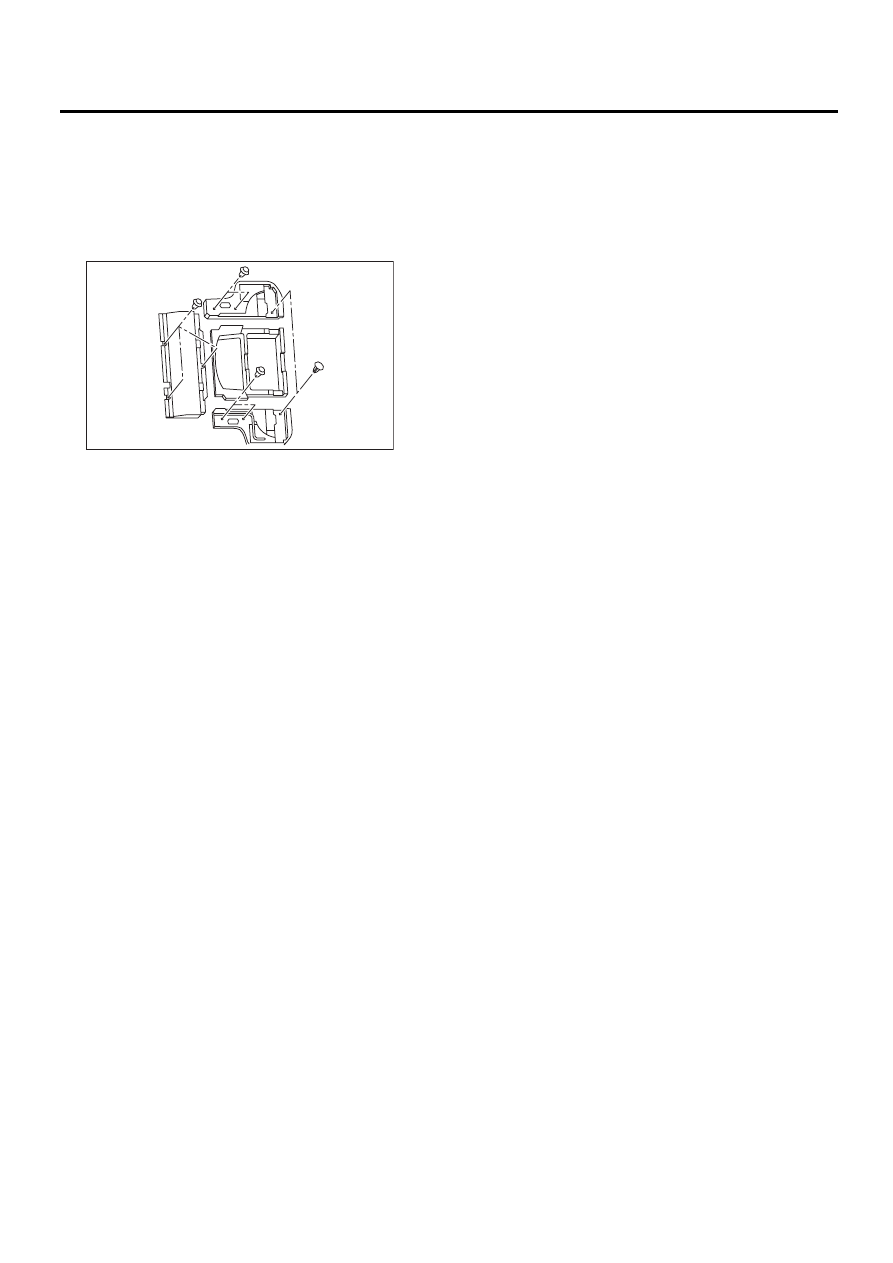

Ящик в полу багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

34.Ящик в полу багажного отсека

A: СНЯТИЕ

1) Снимите напольный коврик багажного отсе-
ка.
2) Снимите фиксаторы и снимите ящик в полу
багажного отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00678

EI-78

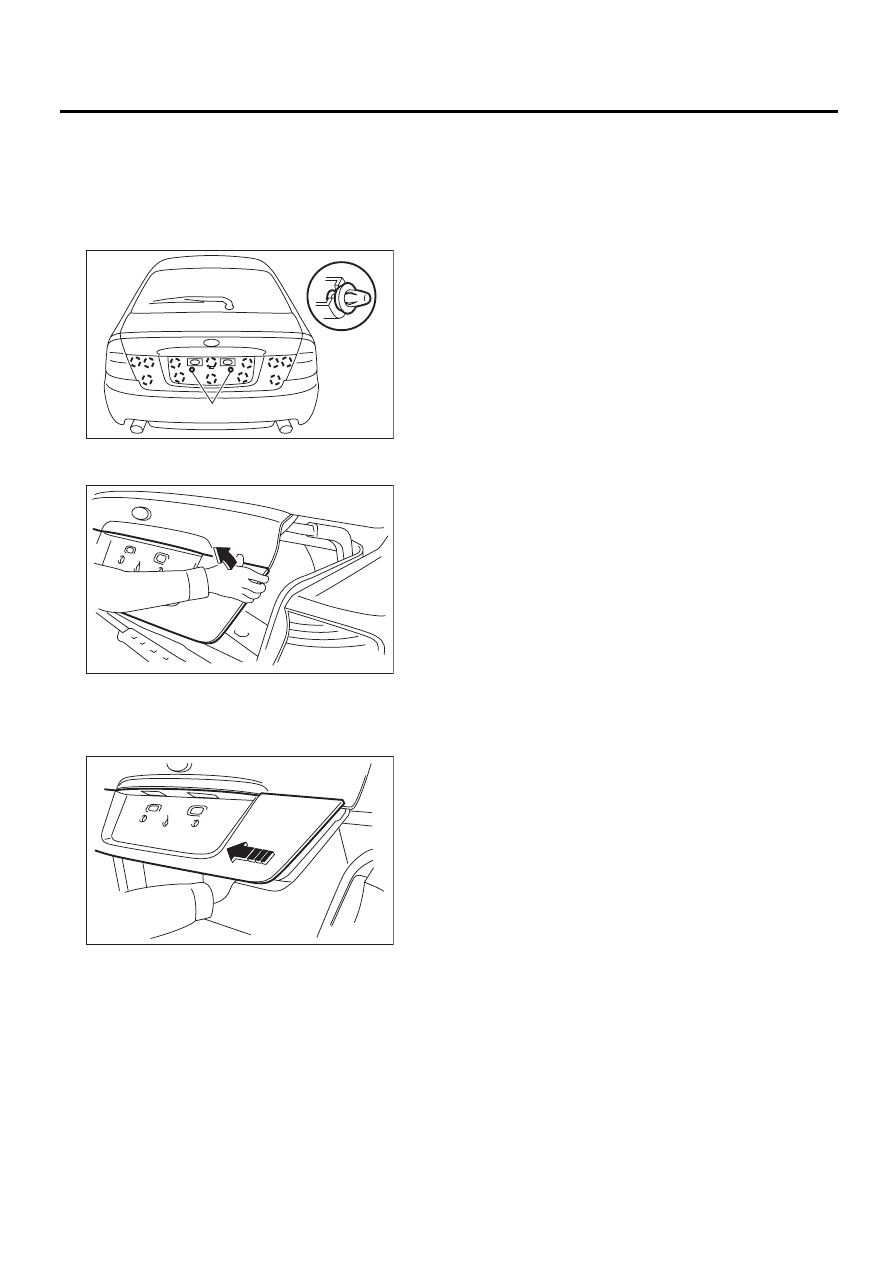

Декоративная накладка крышки багажника

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

35.Декоративная накладка

крышки багажника

A: СНЯТИЕ

1) Снимите номерной знак и ослабьте болты
(А).

2) Снимите фиксатор в верхнем углу декора-
тивной накладки крышки багажника.

3) Отведите декоративную накладку крышки
багажника от панели крышки багажника и пос-
тепенно снимите декоративную накладку
крышки багажника, начиная с кромки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

EI-00568

(A)

EI-01031

EI-01032

EI-79

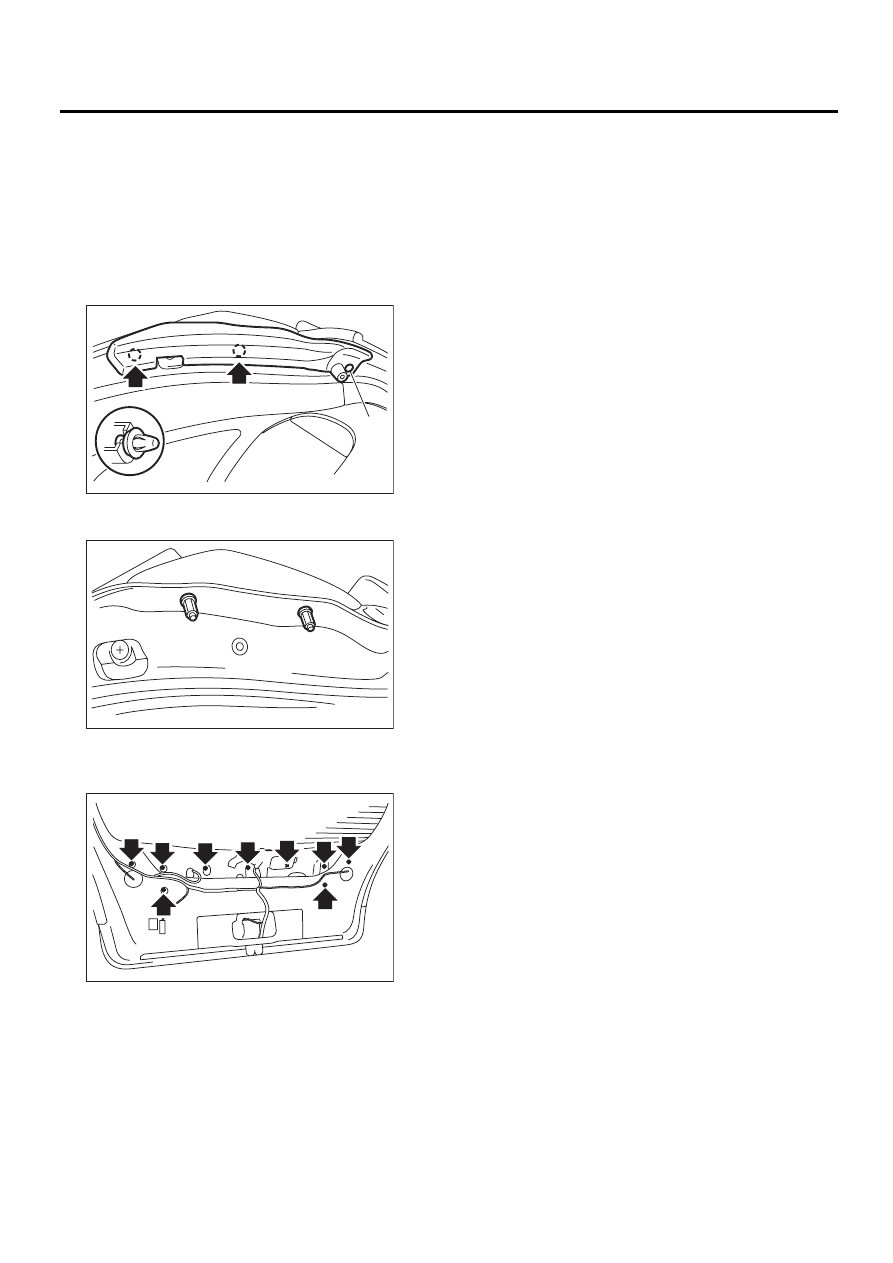

Декоративная накладка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

36.Декоративная накладка

дверцы багажного отсека

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите фиксатор (А) и снимите боковую
крышку панели дверцы багажного отсека.

3) Отверните шестигранную колпачковую гай-
ку.

4) Отверните гайки, отсоедините разъемы и
снимите декоративную накладку дверцы ба-
гажного отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00569

(A)

EI-00630

EI-00631
