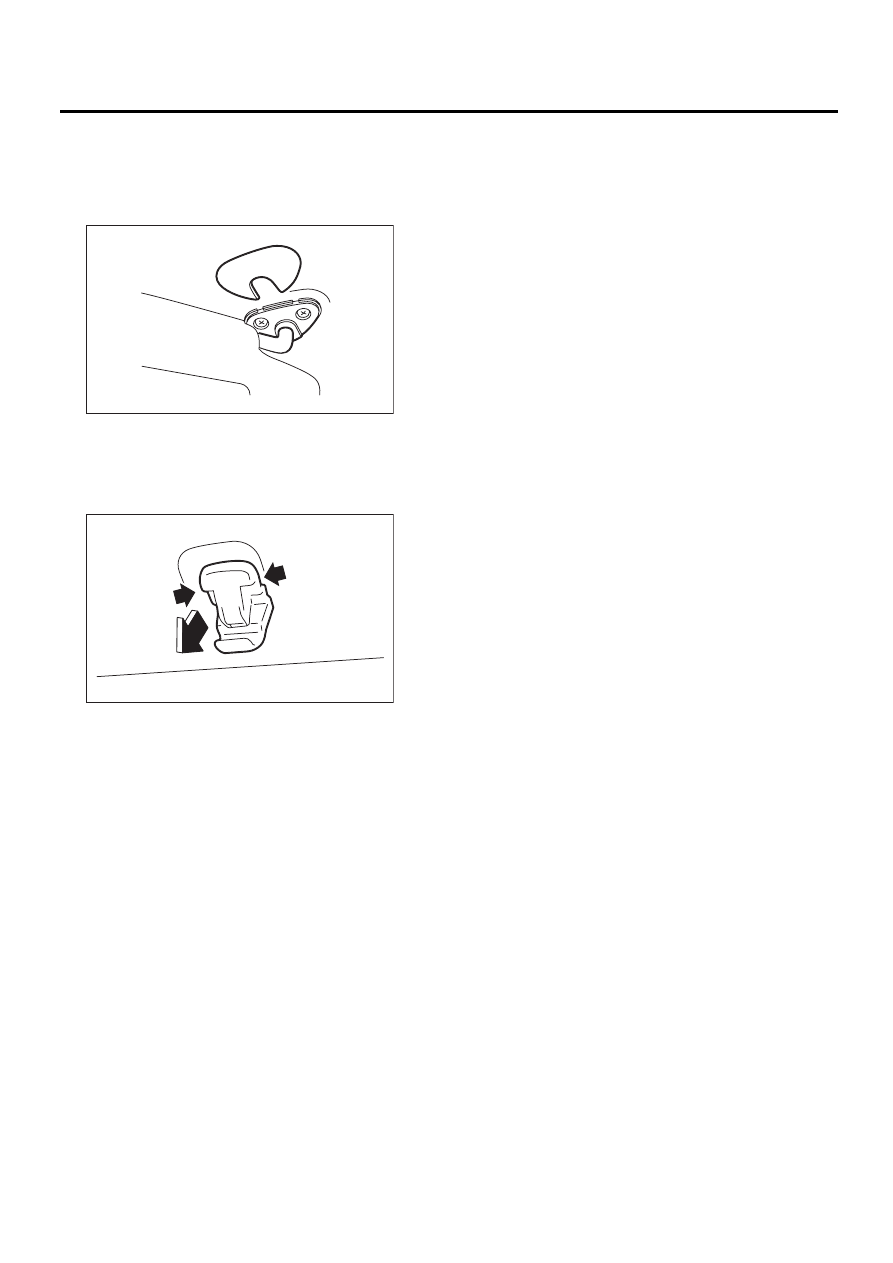

EI-68

Солнцезащитный козырек

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

27.Солнцезащитный козырек

A: СНЯТИЕ

1) Снимите крышку, ослабьте крепежные вин-
ты и снимите солнцезащитный козырек.

2) Отсоедините разъем. (модель с подсветкой
аксессуарного зеркальца)
3) Нажимая (А) с обеих сторон при помощи от-
вертки с плоским жалом, потяните крюк солн-
цезащитного козырька, чтобы снять его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00661

EI-00662

(A)

(A)

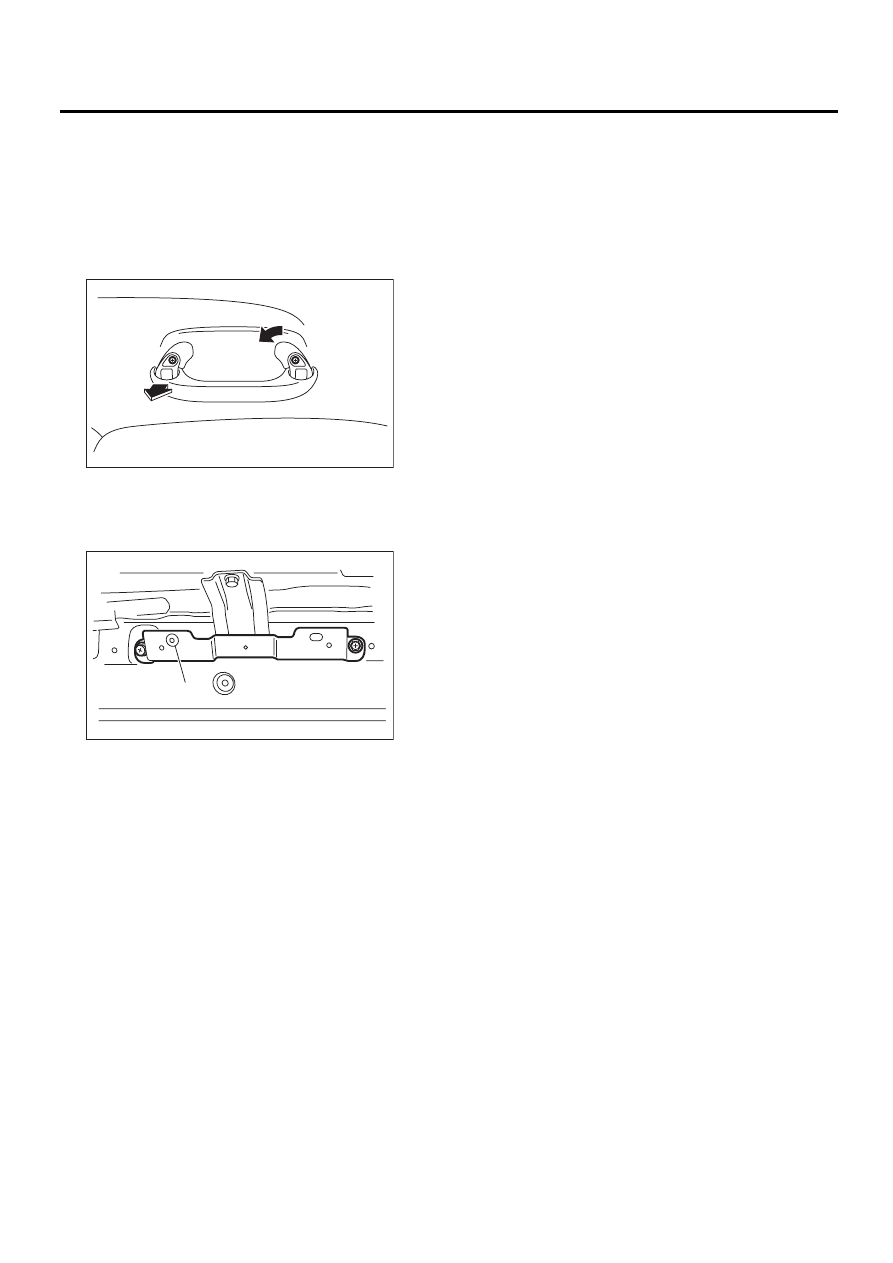

EI-69

Поручень

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

28.Поручень

A: СНЯТИЕ

1) Снимите заглушку винта и отверните нахо-
дящийся внутри винт.
2) Потяните на себя левую сторону поручня и
поверните его правую сторону против часовой
стрелки, чтобы снять его.

3) Снимите внутреннюю отделку крыши. <См.
EI-70, СНЯТИЕ, Внутренняя отделка крышки.>
4) Отверните болты и снимите кронштейн по-
ручня.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ОСТОРОЖНО:
Обязательно вставьте прокладку в кронш-
тейн поручня.
Если поручень установлен без прокладки,
его возврат в исходное положение будет за-
труднен.

(A) Проходная изолирующая втулка

EI-00809

EI-01065

(A)

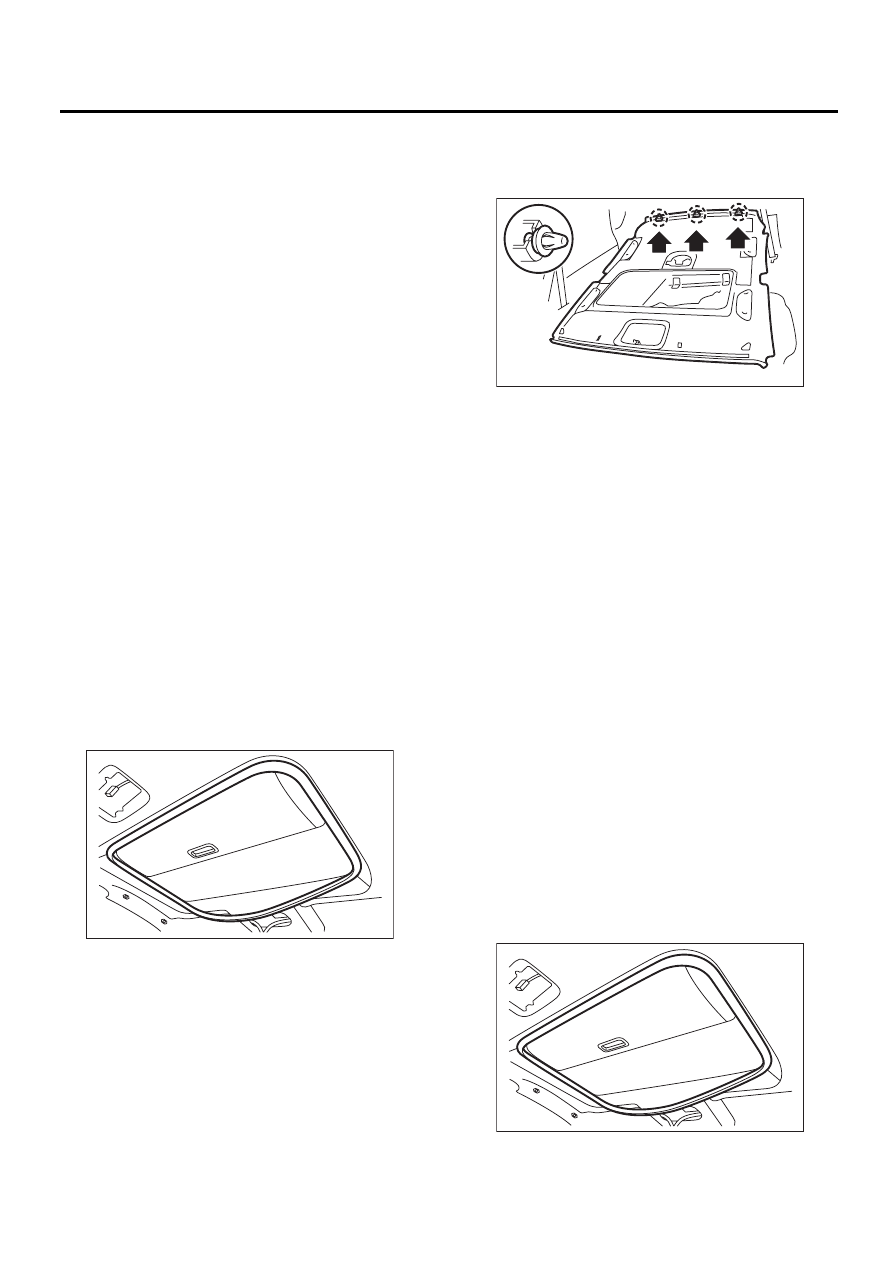

EI-70

Внутренняя отделка крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

29.Внутренняя отделка крыши

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>
3) Снимите заднее сиденье. <См. SE-16, СНЯ-
ТИЕ, Заднее сиденье.>
4) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
5) Снимите центральную консоль. <См. EI-57,
СНЯТИЕ, Центральная консоль.>
6) Снимите рычаг селектора. (Модель AT)
<См. CS-32, СНЯТИЕ, Рычаг селектора.>
7) Снимите фонарь точечной подсветки. <См.
LI-42, СНЯТИЕ, Фонарь точечной подсветки.>
8) Снимите плафон освещения салона. <См. LI-
43, СНЯТИЕ, Плафон освещения салона.>
9) Снимите солнцезащитный козырек. <См. EI-
68, СНЯТИЕ, Солнцезащитный козырек.>
10) Снимите поручень. <См. EI-69, СНЯТИЕ,
Поручень.>
11) Снимите верхнюю внутреннюю отделку.
<См. EI-65, СНЯТИЕ, Верхняя часть внутрен-
ней отделки.>
12) Снимите внутреннюю отделку задней чет-
верти. <См. EI-66, МОДЕЛЬ С КУЗОВОМ СЕ-
ДАН (МОДЕЛЬ С ПОДУШКАМИ-ШТОРКАМИ
БЕЗОПАСНОСТИ), СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
13) Снимите внутреннюю отделку проема лю-
ка. (модель с люком в крыше)

14) Снимите фиксаторы и жгуты проводов, за-
тем снимите внутреннюю отделку крыши.

15) Отведите внутреннюю отделку крыши от
крыши.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите фонарь точечной подсветки. <См.
LI-42, СНЯТИЕ, Фонарь точечной подсветки.>
3) Снимите плафон освещения салона. <См. LI-
43, СНЯТИЕ, Плафон освещения салона.>
4) Снимите фонарь освещения багажного отсе-
ка. <См. LI-44, СНЯТИЕ, Фонарь освещения ба-
гажного отсека.>
5) Снимите солнцезащитный козырек. <См. EI-
68, СНЯТИЕ, Солнцезащитный козырек.>
6) Снимите поручень. <См. EI-69, СНЯТИЕ, По-
ручень.>
7) Снимите верхнюю внутреннюю отделку.
<См. EI-65, СНЯТИЕ, Верхняя часть внутрен-
ней отделки.>
8) Снимите внутреннюю отделку задней чет-
верти. <См. EI-67, МОДЕЛЬ С КУЗОВОМ УНИ-
ВЕРСАЛ, СНЯТИЕ, Внутренняя отделка за-
дней четверти.>

ОСТОРОЖНО:
При снятии внутренней отделки кромки
крыши не применяйте чрезмерных усилий.
В противном случае можно повредить внут-
реннюю отделку крыши. Внутренняя отде-
лка крыши и внутренняя отделка кромки
крыши закреплены заклепками.
9) Снимите внутреннюю отделку проема люка.
(модель с люком в крыше)

EI-00501

EI-00667

EI-00501

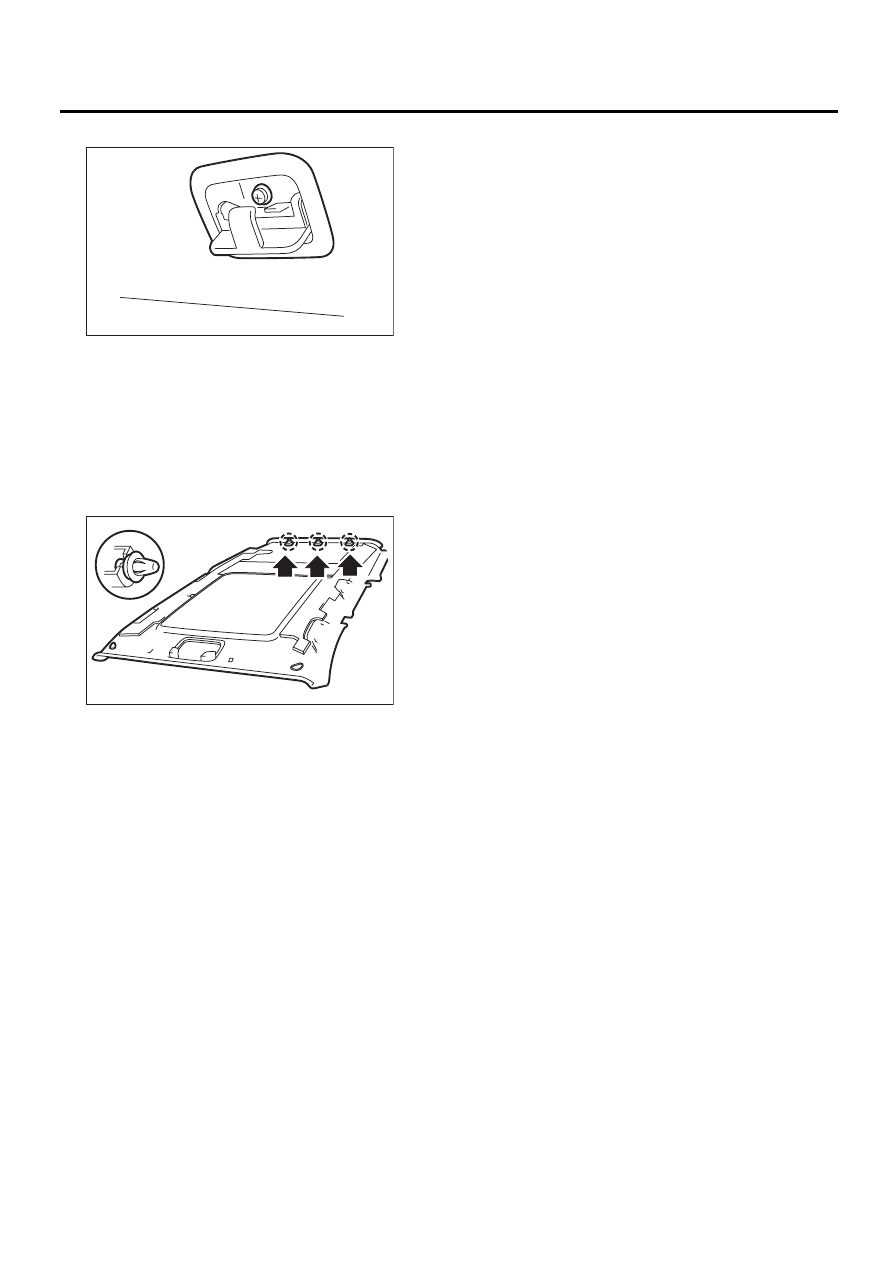

EI-71

Внутренняя отделка крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

10) Снимите крючок для одежды.

11) Снимите фиксаторы, каждый жгут прово-
дов, вытяните ремень безопасности централь-
ного сиденья и снимите внутреннюю отделку
крыши.

ОСТОРОЖНО:
При снятии внутренней отделки кромки
крыши не применяйте чрезмерных усилий.
В противном случае можно повредить внут-
реннюю отделку крыши.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00668

EI-00669
