Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15) Отсоедините разъемы и снимите панель
приборов с кузова автомобиля.

ПРИМЕЧАНИЕ:
• При необходимости нанесите метки совме-
щения для облегчения сборки.
• Во избежание царапин и других поврежде-
ний панели приборов, обязательно подготовь-
те стол или что-нибудь аналогичное для хране-
ния панели приборов после снятия.
16) Снимите боковую вентиляционную решет-
ку. <См. AC-42, СНЯТИЕ, Вентиляционная ре-
шетка.>
17) Снимите воздуховод отопителя. <См. AC-
44, СНЯТИЕ, Воздуховод отопителя.>
18) Ослабьте винты и снимите каркас цент-
ральной консоли.

19) Ослабьте винты и снимите кронштейн ком-
бинации приборов.

20) Ослабьте винты и снимите согласующие
штырьки панели приборов.

21) Снимите защелку и снимите модуль подуш-
ки безопасности переднего пассажира.

2. ОПОРНАЯ БАЛКА РУЛЕВОЙ
КОЛОНКИ

1) Снимите панель приборов. <См. EI-59, ОБ-
ЛИЦОВКА ПАНЕЛИ ПРИБОРОВ, СНЯТИЕ,
Узел панели приборов.>
2) Снимите узел вала рулевого колеса. <См.
PS-22, СНЯТИЕ, Рулевая колонка с изменяе-
мым углом наклона.>
3) Снимите скобы крепления жгута проводов и
снимите жгут проводов с опорной балки руле-
вой колонки.

ПРИМЕЧАНИЕ:
При необходимости нанесите метки совмеще-
ния для облегчения сборки.
4) Отверните болты и снимите опорную балку
рулевой колонки.

5) Снимите кронштейн опорной балки рулевой
колонки.

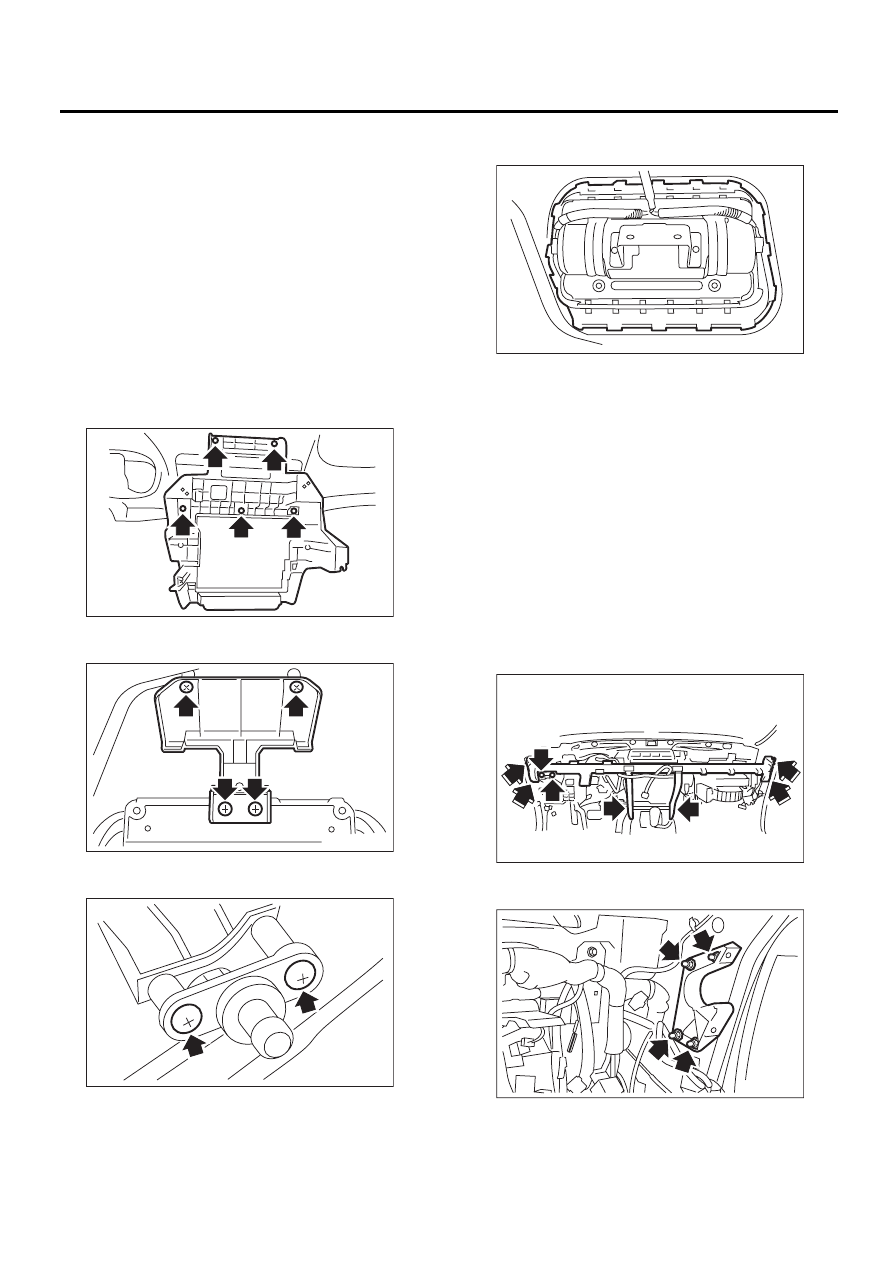

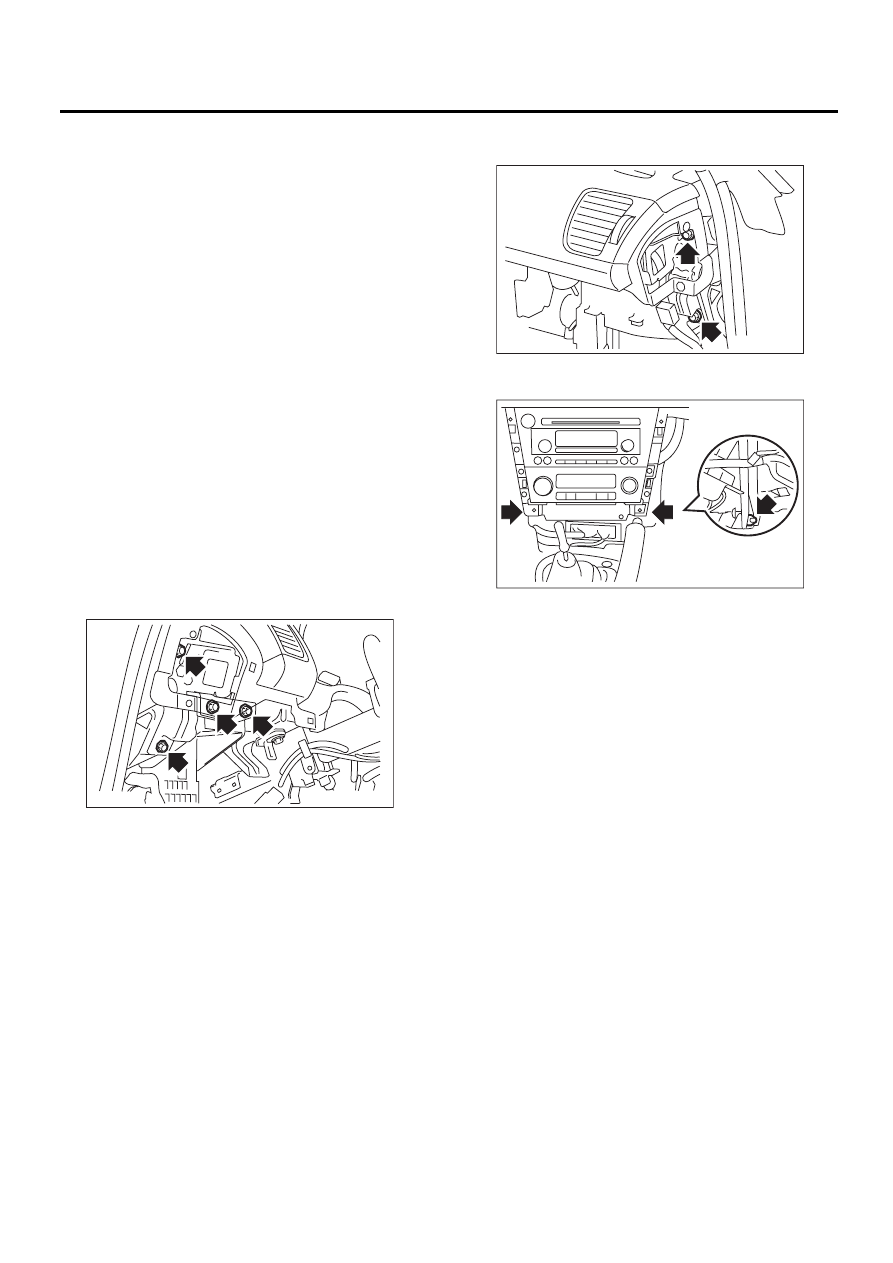

EI-00611

EI-00612

EI-00613

EI-00615

EI-00775

EI-00617

EI-61

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

3. УЗЕЛ ПАНЕЛИ ПРИБОРОВ

ПРИМЕЧАНИЕ:
Данная процедура применима для одновремен-
ного снятия облицовки панели приборов и
опорной балки рулевой колонки.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
жгут проводов системы подушек безопас-
ности во время работ по техобслуживанию
панели управления. Повреждения могут
привести к неисправности системы.
1) Снимите верхнюю внутреннюю отделку пе-
редней стойки. <См. EI-65, СНЯТИЕ, Верхняя
часть внутренней отделки.>
2) Снимите центральную консоль. <См. EI-57,
СНЯТИЕ, Центральная консоль.>
3) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Снимите отделение для перчаток. <См. EI-
54, СНЯТИЕ, Отделение для перчаток.>
5) Снимите узел вала рулевого колеса. <См.
PS-22, СНЯТИЕ, Рулевая колонка с изменяе-
мым углом наклона.>
6) Снимите боковую крышку панели приборов
со стороны водителя, затем отверните болты.

7) Отверните болты с боковой крышки панели
приборов со стороны переднего пассажира.

8) Ослабьте болты со стороны центральной
консоли.

9) Отсоедините разъемы и снимите узел пане-
ли приборов.

ПРИМЕЧАНИЕ:
При необходимости нанесите метки совмеще-
ния для облегчения сборки.

EI-00776

EI-00777

EI-00620

EI-62

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

B: УСТАНОВКА

1. УЗЕЛ ОБЛИЦОВКИ ПАНЕЛИ
ПРИБОРОВ

1) Вставьте согласующие штырьки (3 точки) в
верхнюю часть панели приборов в прокладку
(A) и (B) со стороны панели кузова.

2) Убедитесь в том, что согласующие штыри
вставлены надежно, после чего проложите
жгут проводов.
3) Затяните панель приборов при помощи вин-
тов и повторно проверьте установку панели
приборов и трассировку жгута проводов.
4) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Как установить изоляцию и подкладку:
• Клей
Используйте полиуретановый клей. При сбор-
ке узла панели приборов подождите, пока ис-
парение клея закончится, чтобы не допустить
заполнение салона запахом клея.
• Двусторонняя клейкая лента
Используйте двустороннюю ленту, доступную
в розничной продаже. (Двусторонняя клейкая
лента должна быть прочной)
• Участки

Нанесите на участок, расположенный в 10 мм
(0,39 дюйма) от передней кромки панели инс-
трументов и в 40 мм (1,57 дюйма) от кромок с
обеих сторон.

2. ОПОРНАЯ БАЛКА РУЛЕВОЙ
КОЛОНКИ

1) Временно затяните опорную балку рулевой
колонки болтами, после чего проложите жгут
проводов.
2) Убедитесь, что педали не мешают друг дру-
гу, после чего затяните каждый болт.

Момент затяжки:

25 Нм (25,5 кгс-м, 18,4 фунт-сила-фут)

3) Установка производится в порядке, обрат-
ном порядку снятия.

3. УЗЕЛ ПАНЕЛИ ПРИБОРОВ

2) Убедитесь в том, что согласующие штыри
вставлены надежно, после чего проложите
жгут проводов.
3) Временно затяните опорную балку рулевой
колонки болтами, после чего проложите жгут
проводов.
4) Убедитесь, что педали не мешают друг дру-
гу, после чего затяните каждый болт.

Момент затяжки:

25 Нм (25,5 кгс-м, 18,4 фунт-сила-фут)

5) Установка производится в порядке, обрат-
ном порядку снятия.

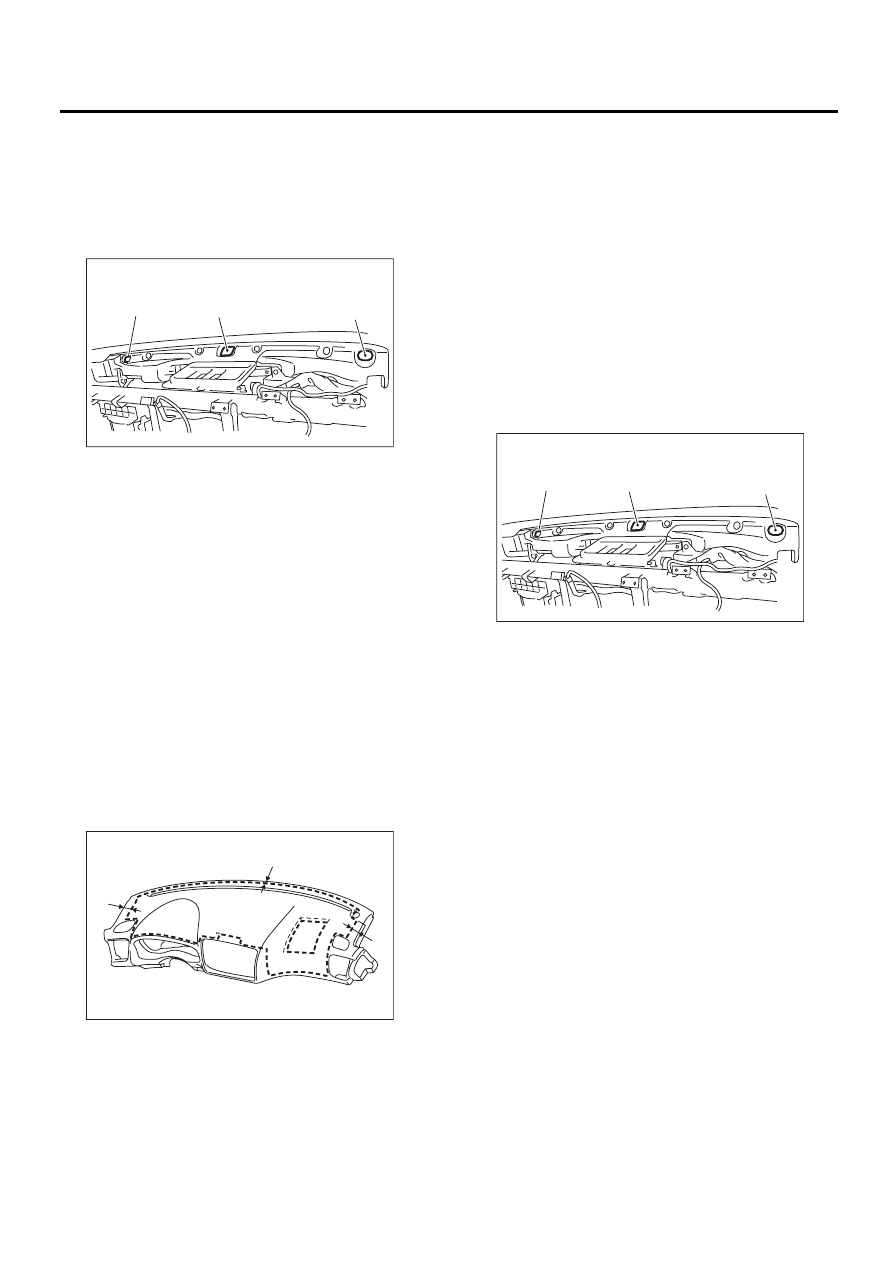

(1) 10 мм (0,39 дюйма)

(2) 40 мм (1,57 дюйма)

EI-00621

(B)

(A)

EI-01087

(2)

(1)

(2)

EI-00621

(B)

(A)

EI-63

Нижняя внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

24.Нижняя внутренняя отделка

A: СНЯТИЕ

1) Снимите крючок и снимите внутреннюю на-
кладку.

2) Снимите молдинг двери (А) и снимите на-
ружную накладку.

3) Снимите фиксатор (А) и снимите нижнюю
внутреннюю отделку передней стойки.

4) Снимите подушку заднего сиденья. <См. SE-
16, СНЯТИЕ, Заднее сиденье.>

5) Снимите фиксатор (А) и снимите внутрен-
нюю накладку.

6) Снимите молдинг двери (А) и крышку огра-
ничителя двери (В), затем снимите наружную
накладку.

7) Снимите фиксаторы нижней внутренней от-
делки средней стойки.

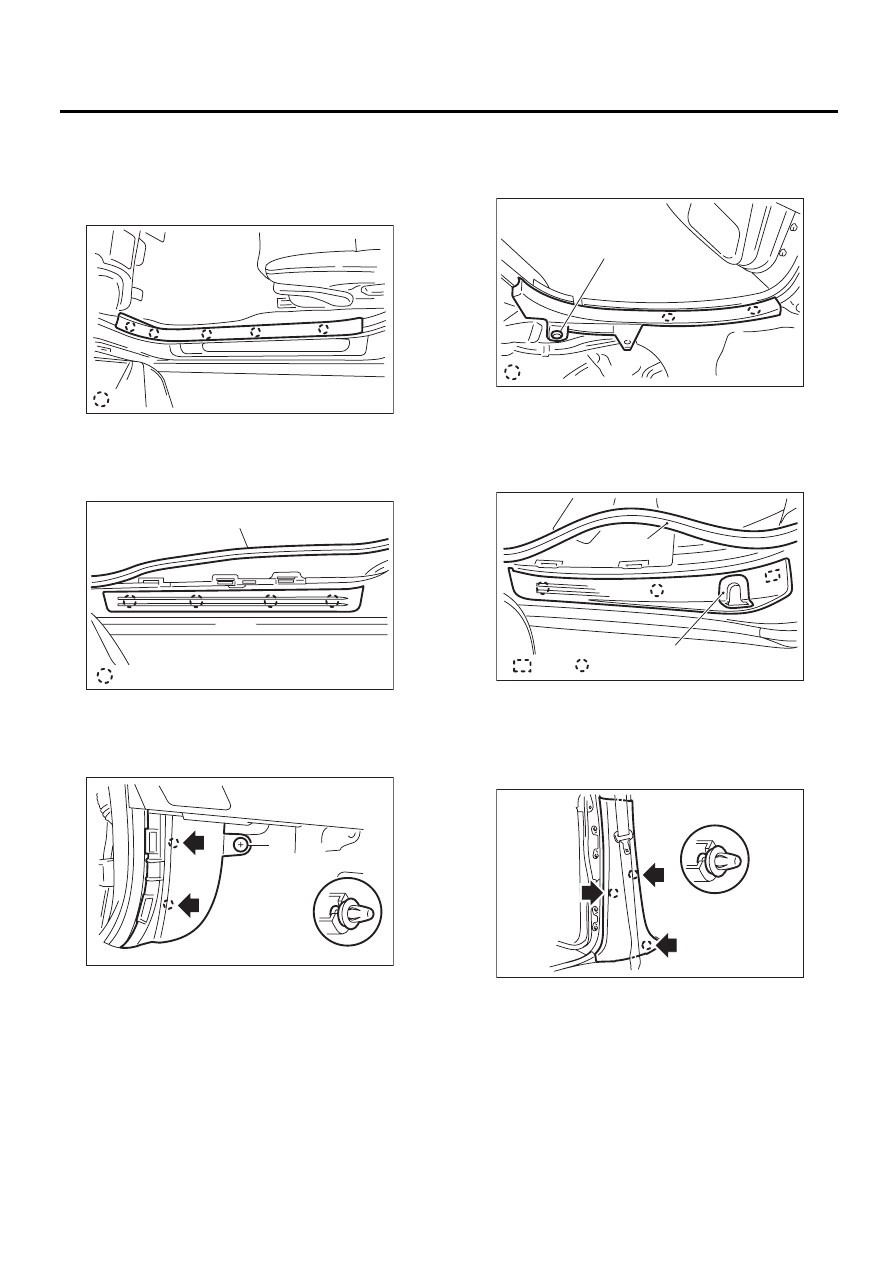

(A) Крючок

(B) Фиксатор

EI-00778

: (A)

EI-00779

(A)

: (B)

EI-00780

(A)

(B) Крючок

(D) Фиксатор

EI-00781

(A)

: (B)

EI-00782

(A)

:(C)

:(D)

(B)

EI-01470
