EB-14

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

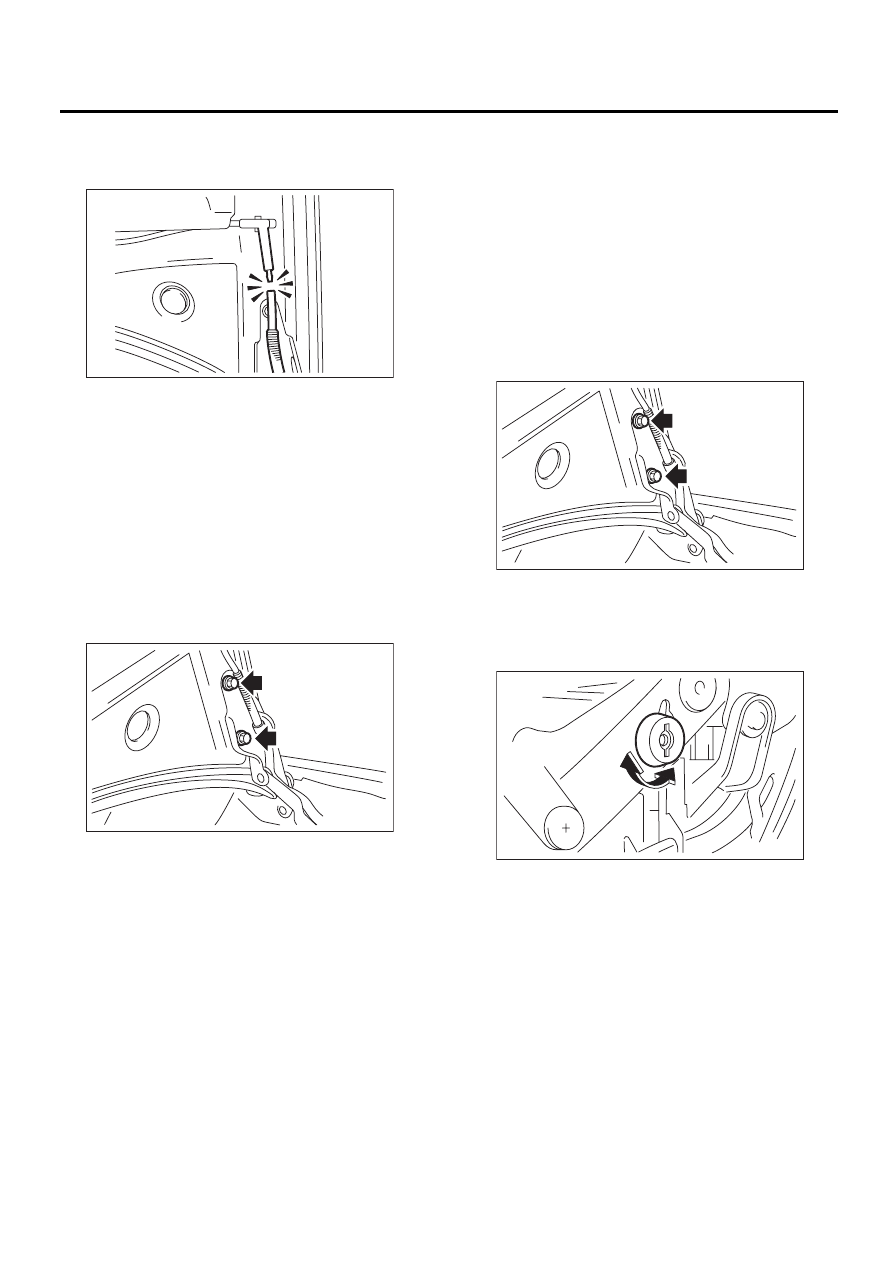

5. ПАНЕЛЬ КАПОТА

1) Откройте капот, чтобы снять шланг омыва-
теля ветрового стекла.

2) Снимите изоляцию капота. <См. EB-13, ИЗО-
ЛЯЦИЯ КАПОТА, СНЯТИЕ, Капот.>
3) Снимите уплотнитель капота. <См. EB-13,
УПЛОТНИТЕЛЬ КАПОТА, СНЯТИЕ, Капот.>
4) Снимите фиксатор замка капота. <См. EB-13,
ФИКСАТОР ЗАМКА КАПОТА, СНЯТИЕ, Капот.>
5) Снимите воздухозаборник капота. (Модель с
турбонаддувом) <См. EI-26, СНЯТИЕ, Пере-
дняя решетка капота.>
6) Снимите шланг и форсунку омывателя вет-
рового стекла. <См. WW-21, СНЯТИЕ, Форсун-
ка омывателя ветрового стекла.>
7) Отверните болт и снимите панель капота с
петли капота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
При установке изолятора соблюдайте осто-
рожность, чтобы не допустить попадания труб-
ки омывателя между другими деталями.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-6, КАПОТ, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) Отрегулируйте зазор между панелью капота
и панелью переднего крыла.

ПРИМЕЧАНИЕ:
• Зазор должен быть одинаковым с обеих сто-
рон.
• Размеры зазора указаны в главе “ТЕХНИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ” раздела “Общие
сведения”. <См. EB-2, ТЕХНИЧЕСКИЕ ХАРАК-
ТЕРИСТИКИ, Общие сведения.>
2) При помощи монтажных отверстий для уста-
новки петель отрегулируйте положение капота
в продольном и поперечном направлении.

3) Отрегулируйте высоту у передней кромки
капота. <См. SL-65, РЕГУЛИРОВКА, Узел за-
мка капота.>
4) Для регулировки высоты в поперечном на-
правлении вращайте демпфер капота.

EB-00137

EB-00138

EB-00164

EB-15

Переднее крыло

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

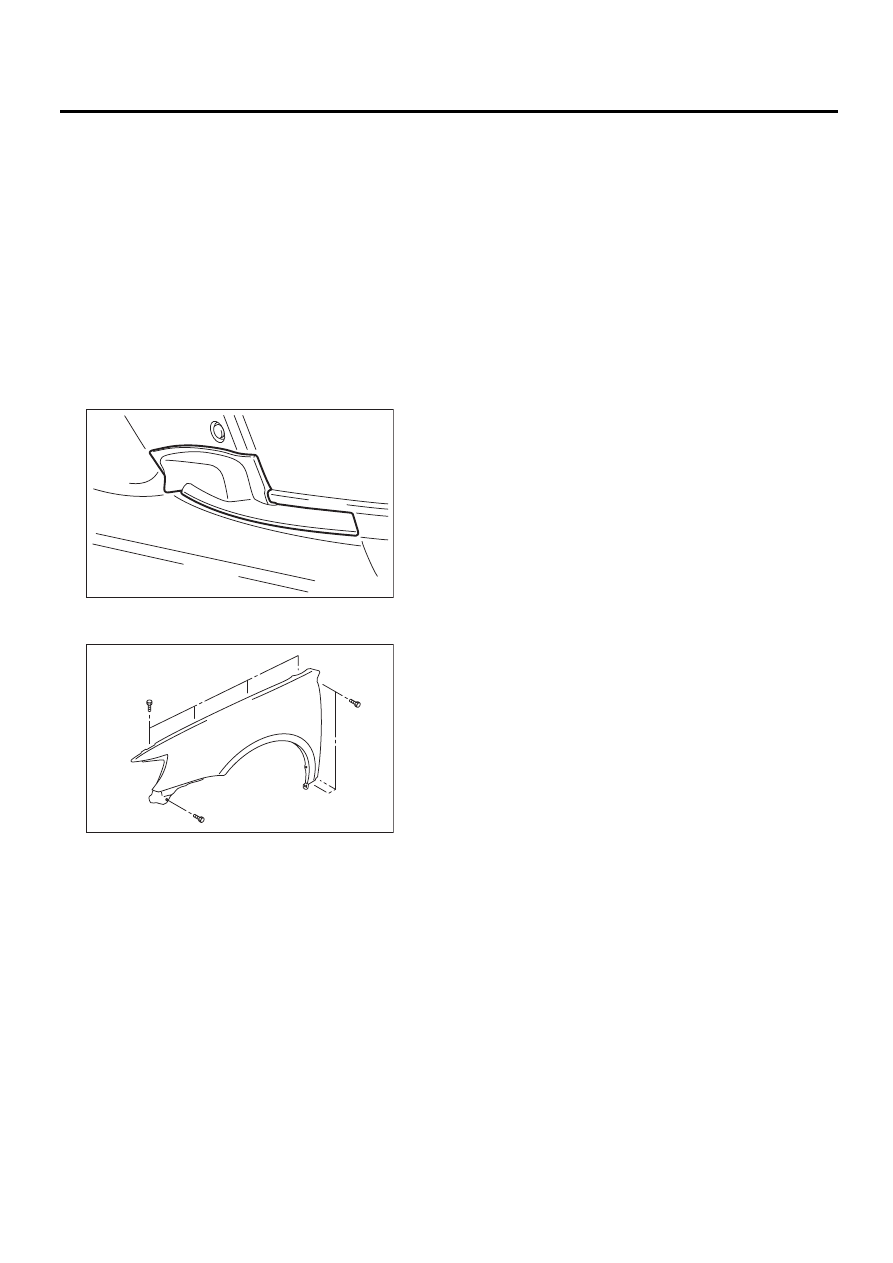

3. Переднее крыло

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите спойлеры порогов. <См. EI-44,
СНЯТИЕ, Спойлер порога.>
3) Снимите переднюю решетку. <См. EI-25,
СНЯТИЕ, Решетка радиатора.>
4) Снимите облицовку переднего бампера.
<См. EI-31, СНЯТИЕ, Передний бампер.>
5) Снимите узел фары. <См. LI-19, СНЯТИЕ,
Узел фары.>
6) Снимите брызговик. <См. EI-30, СНЯТИЕ,
Брызговик.>
7) Снимите боковую панель капота.

8) Отверните болт и снимите панель переднего
крыла.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Выполняйте установку внимательно, чтобы
обеспечить равномерный зазор между пане-
лью переднего крыла и панелью капота. Раз-
меры зазора указаны в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ” раздела “Общие сведе-
ния”. <См. EB-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

EB-00147

EB-00324

EB-16

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

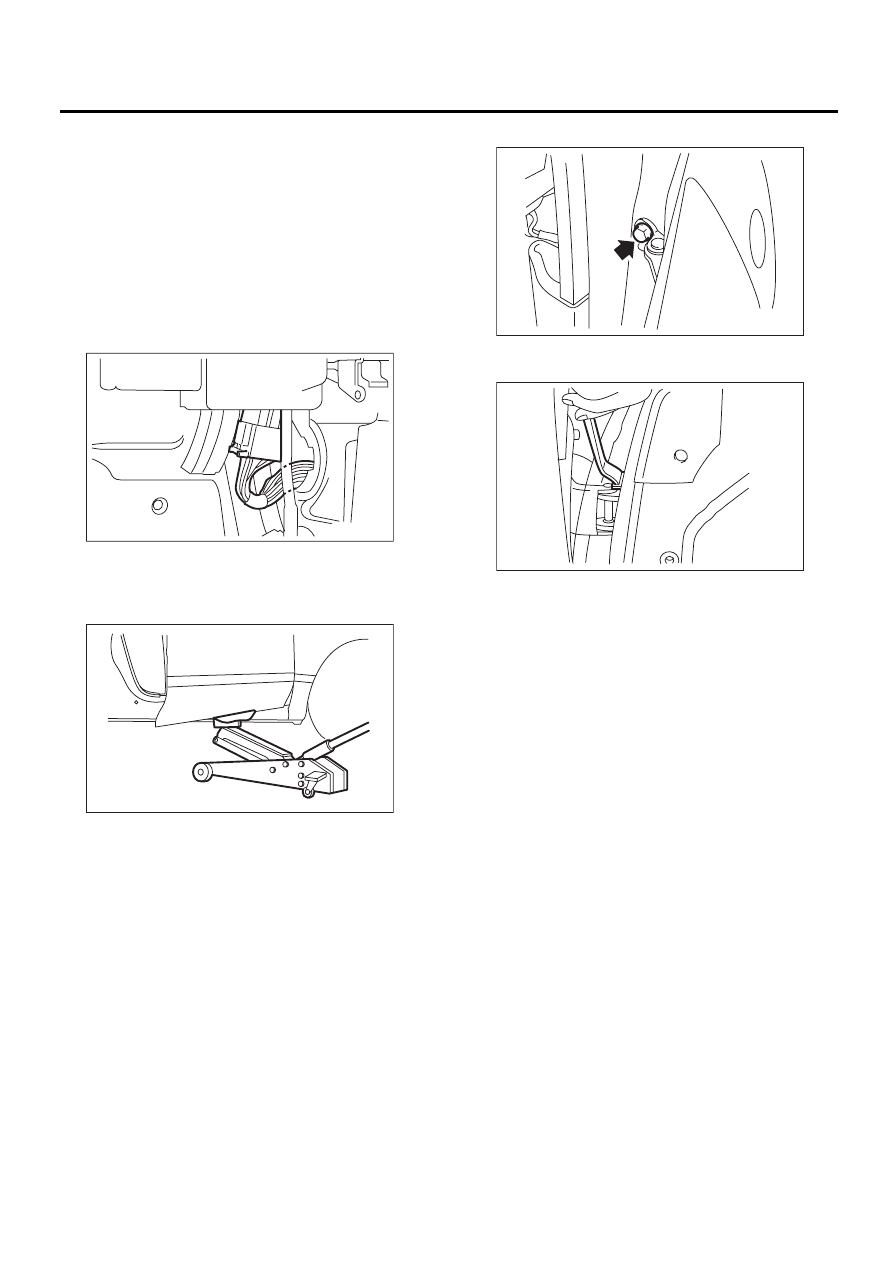

4. Передняя дверь

A: СНЯТИЕ

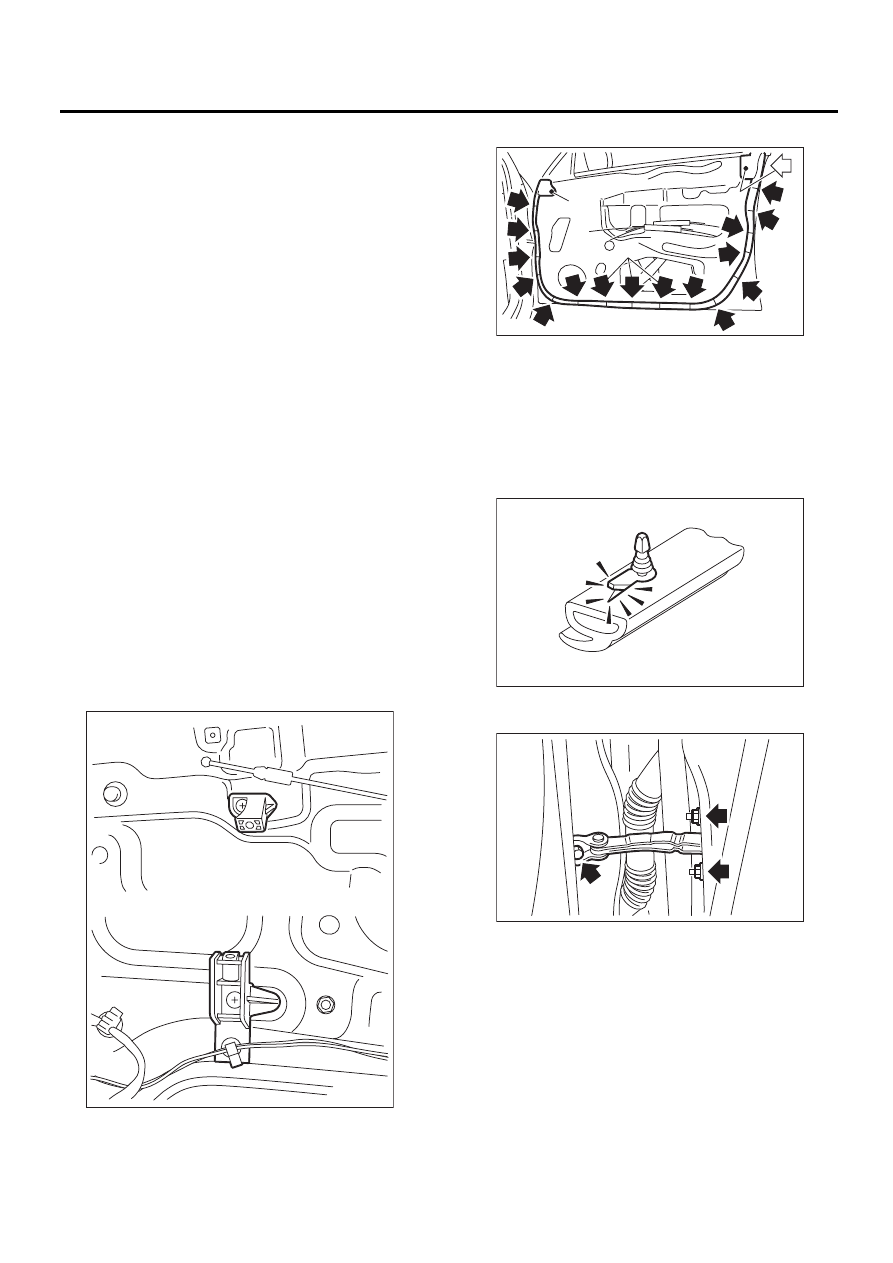

1. ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

11) Снимите уплотнитель передней двери.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

12) Отверните болты и гайки и снимите меха-
низм двери.

13) Снимите переднюю дверь. <См. EB-17,
УЗЕЛ ПЕРЕДНЕЙ ДВЕРИ, СНЯТИЕ, Передняя
дверь.>

EB-00152

(A) Вставной пружинный зажим

(B) Фиксатор уплотнителя

(A)

(B)

(A)

EB-00155

EB-00141

EB-00154
