Subaru Legacy (2008 год). Руководство - часть 1075

SL-86

Приемник

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

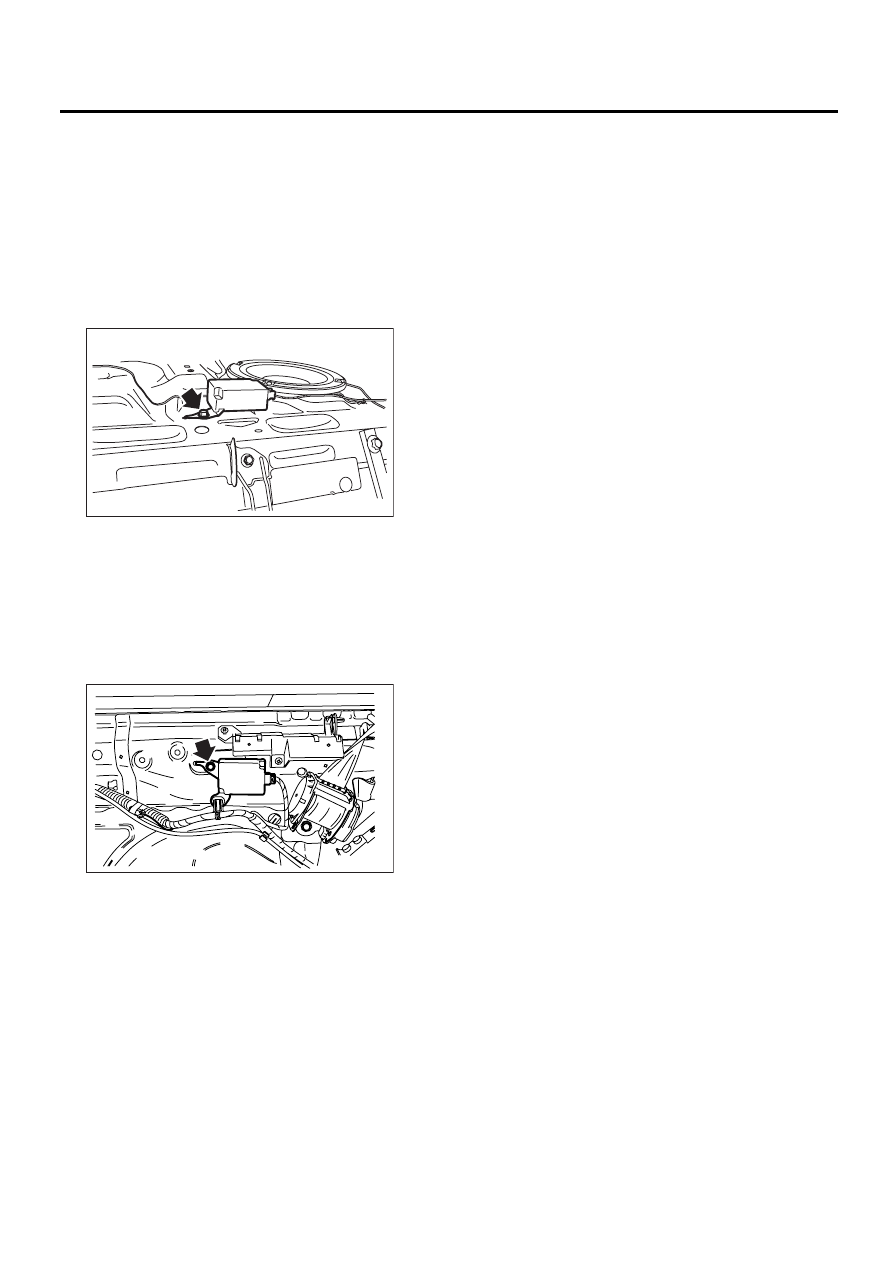

33.Приемник

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней полки.
<См. EI-73, СНЯТИЕ, Внутренняя отделка за-
дней полки.>
3) Отсоедините разъем приемника.
4) Отверните болт и снимите приемник.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку левой задней
четверти. <См. EI-67, МОДЕЛЬ С КУЗОВОМ
УНИВЕРСАЛ, СНЯТИЕ, Внутренняя отделка
задней четверти.>
3) Отсоедините разъем приемника.
4) Отверните болт и снимите приемник.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в нормальной работе системы дис-
танционного доступа.

C: ПРОВЕРКА

Проверьте работу замка двери при нажатии
кнопки открытия багажника и кнопки запира-
ния/отпирания дверцы багажного отсека.

SL-00629

SL-00630

SL-87

Блок управления электропитанием

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

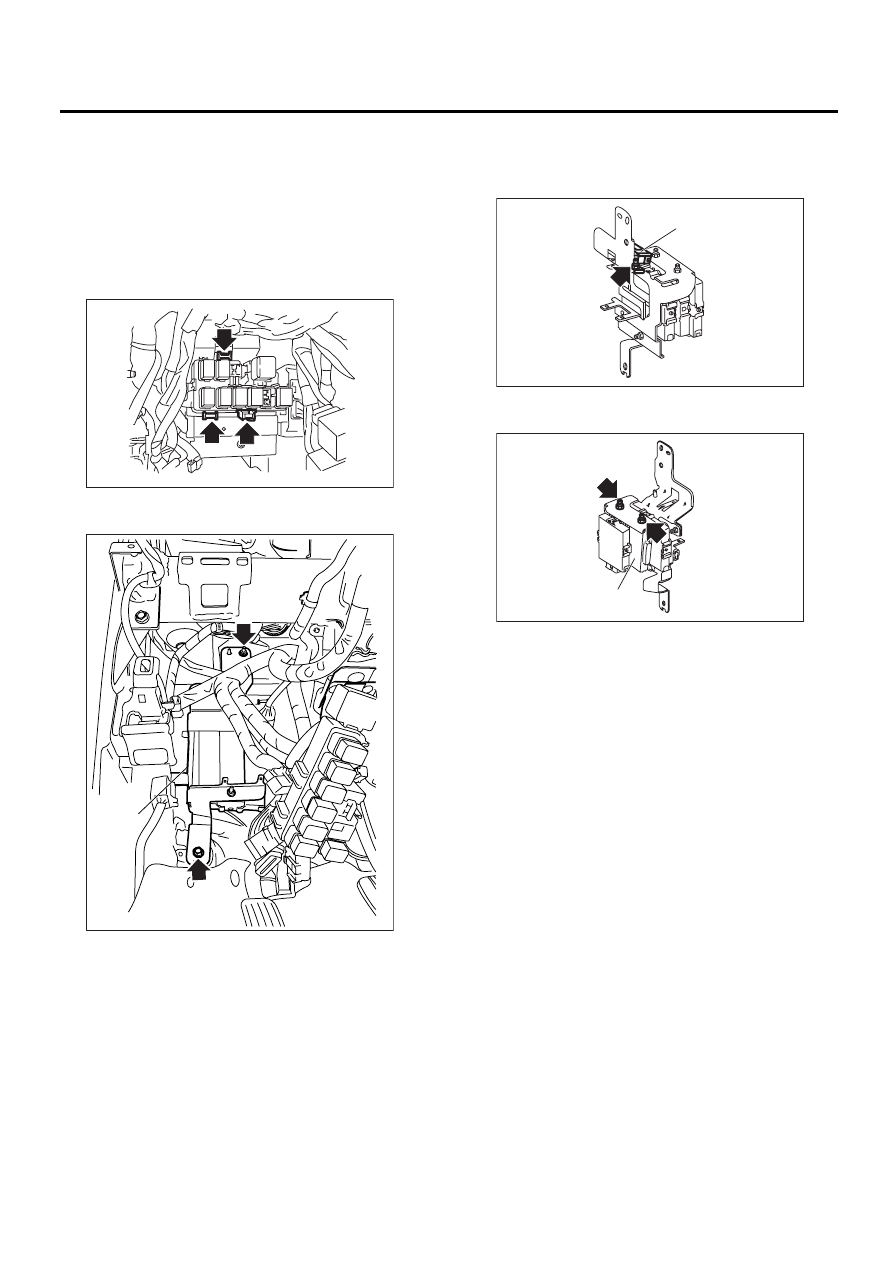

34.Блок управления электропитанием

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите кронштейн реле (A).

5) Отверните монтажный болт и снимите уни-
фицированный узел (A).

6) Снимите блок идентификатора кода (A) с
унифицированного узла.

7) Отверните гайки на унифицированном узле и
снимите блок управления электропитанием (A).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-00813

SL-00785

(A)

SL-00786

(A)

SL-00787

(A)

SL-88

Блок управления сличения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

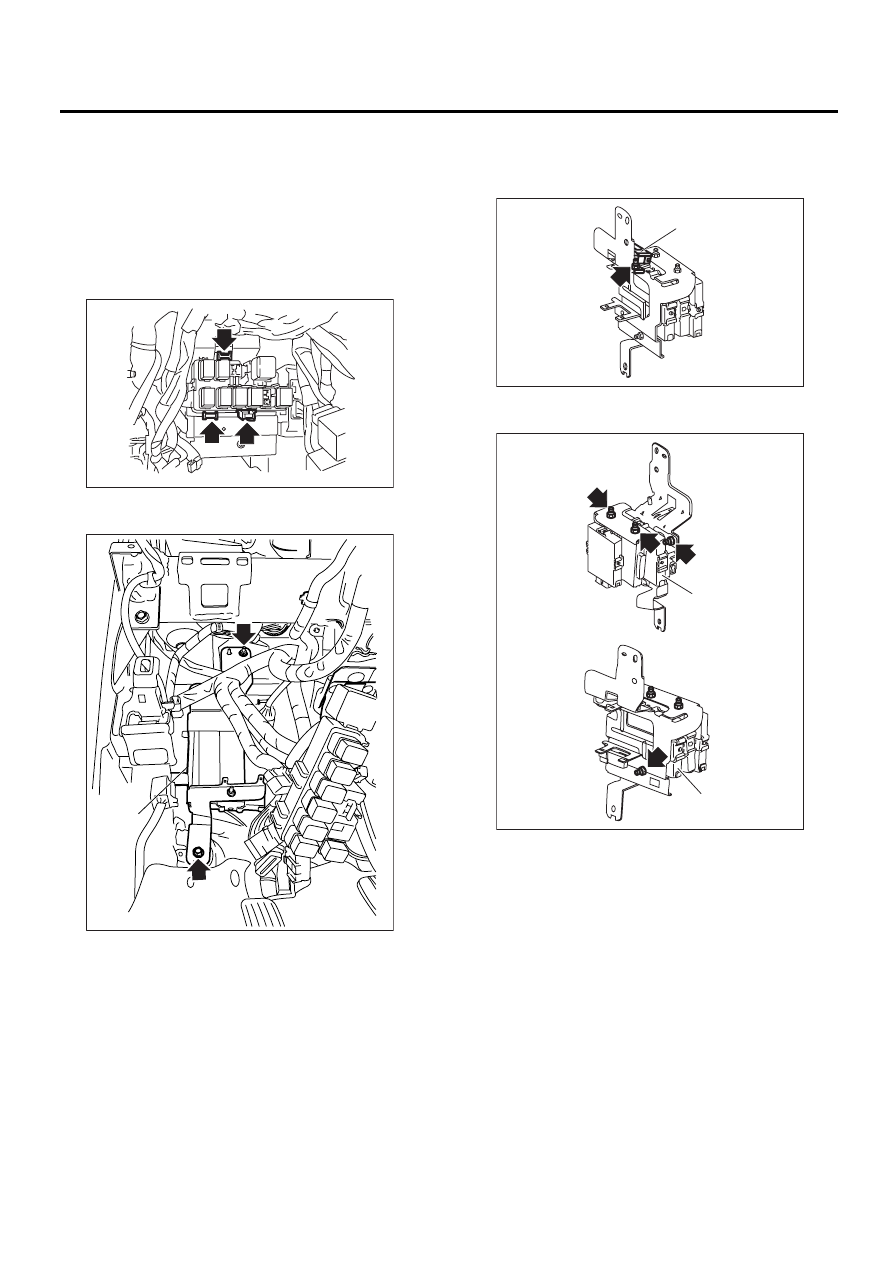

35.Блок управления сличения

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите кронштейн реле (A).

5) Отверните монтажный болт и снимите уни-
фицированный узел (A).

6) Снимите блок идентификатора кода (A) с
унифицированного узла.

7) Отверните гайки на унифицированном узле
и снимите блок управления сличения (A).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене блока управления, обеспечива-
ющего работу иммобилайзера, проведите
процедуру регистрации иммобилайзера.
Данные процедуры описаны в "РУКОВОДС-
ТВЕ ПО ОБУЧЕНИЮ ИММОБИЛАЙЗЕРА".

SL-00813

SL-00785

(A)

SL-00786

(A)

SL-00788

(A)

(A)

SL-89

Блок управления шлюзом

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

36.Блок управления шлюзом

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите кронштейн реле (A).

5) Отверните монтажный болт и снимите уни-
фицированный узел (A).

6) Снимите блок идентификатора кода (A) с
унифицированного узла.

7) Отверните гайки на унифицированном узле
и снимите блок управления шлюзом (A).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-00813

SL-00785

(A)

SL-00786

(A)

SL-00789

(A)
