SL-82
Кнопка запирания/отпирания дверей
ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ
29.Кнопка запирания/отпирания дверей
A: СНЯТИЕ
1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите трос с внутренней ручки передней
двери. <См. SL-53, СНЯТИЕ, Внутренняя ручка
передней двери.>
4) Снимите уплотнительное покрытие. <См.
EB-19, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
5) Снимите скобу крепления (A) с антенны и
жгута проводов кнопки запирания/отпирания
дверей.
6) Снимите зажимы тяги (1).
7) Отверните болты (2) и снимите наружную
ручку передней двери.
ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.

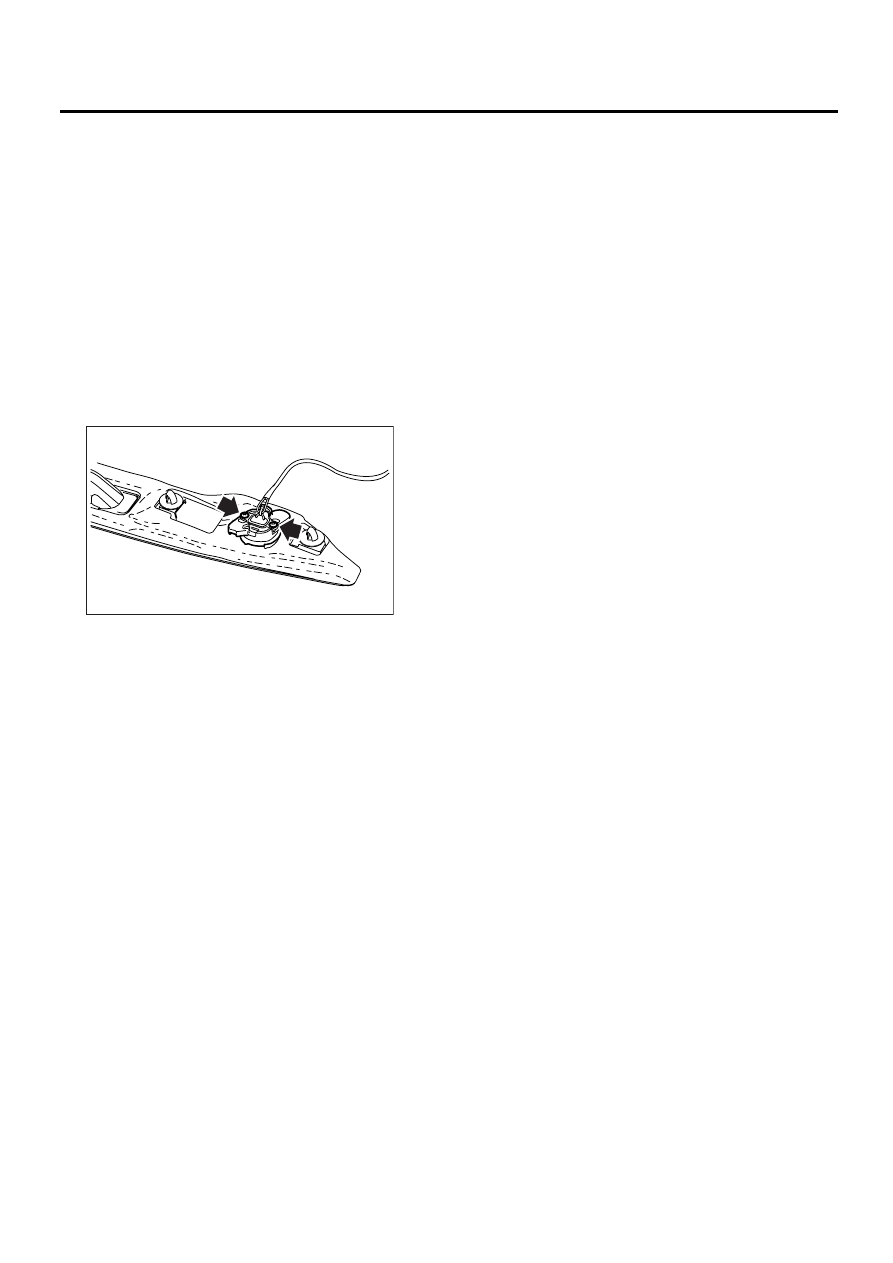

8) Снимите наружную антенну с наружной руч-
ки двери и снимите кнопку запирания/отпира-
ния дверей.
ПРИМЕЧАНИЕ:
Не используйте для снятия винтов пневмати-
ческие или подобные инструменты.
B: УСТАНОВКА
Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
• Убедитесь в том, что после установки наруж-
ная ручка работает нормально.
• Убедитесь в нормальной работе системы
дистанционного доступа.
C: ПРОВЕРКА
1) Выведите на дисплей Subaru Select Monitor
текущие данные.
2) Убедитесь в том, что экраны дисплея меня-
ются после нажатия кнопки запирания/отпира-
ния дверей.
SL-00780
(A)
SL-00781
(2)
(1)
SL-00783
