SL-78

Внутренняя антенна системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

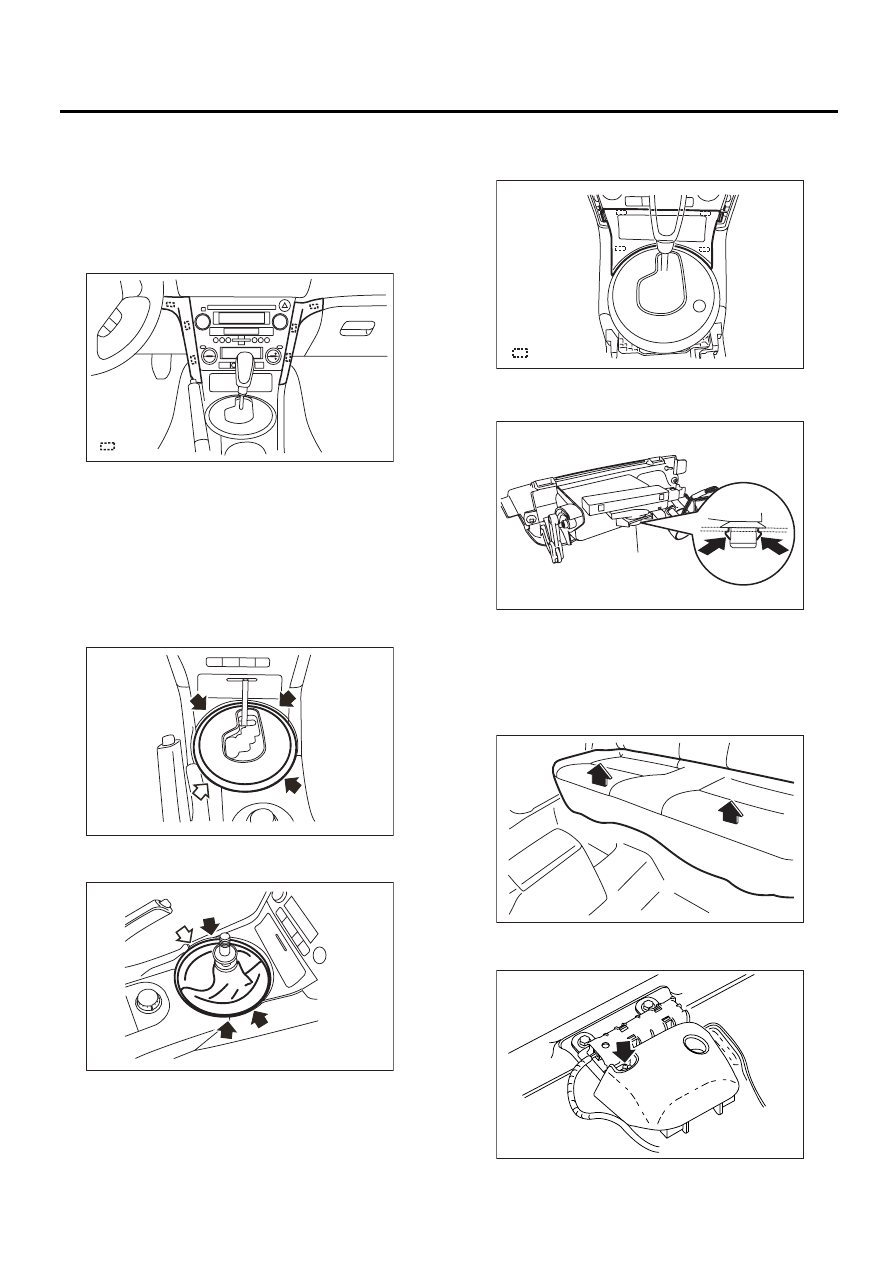

27.Внутренняя антенна системы дистанционного доступа

A: СНЯТИЕ

1. ПЕРЕДНЯЯ АНТЕННА

1) Отсоедините провод массы от аккумулятора.
2) Снимите боковую декоративную накладку
консоли.

3) Для моделей АТ, снимите кольцевой индика-
тор.

ПРИМЕЧАНИЕ:
Кольцевой индикатор удобнее снимать, начи-
ная с участка с белой стрелкой, что также по-
может избежать повреждения крюков (участ-
ки со стрелкой).

4) Для моделей МТ, снимите рукоятку рычага
переключения передач и пыльник рукоятки.

5) Снимите переднюю панель консоли.

6) Снимите антенну с передней панели консоли.

2. ЦЕНТРАЛЬНАЯ АНТЕННА

1) Отсоедините провод массы от аккумулятора.
2) Приподняв подушку заднего сиденья, сними-
те два крючка.

3) Отверните гайку и снимите корпус кронш-
тейна.

(A) Крючок

EI-01606

: (A)

EI-01604

EI-01605

(A) Крючок

(A) Крепежная деталь

EI-01607

: (A)

SL-00600

(A)

SE-00343

SL-00601

SL-79

Внутренняя антенна системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

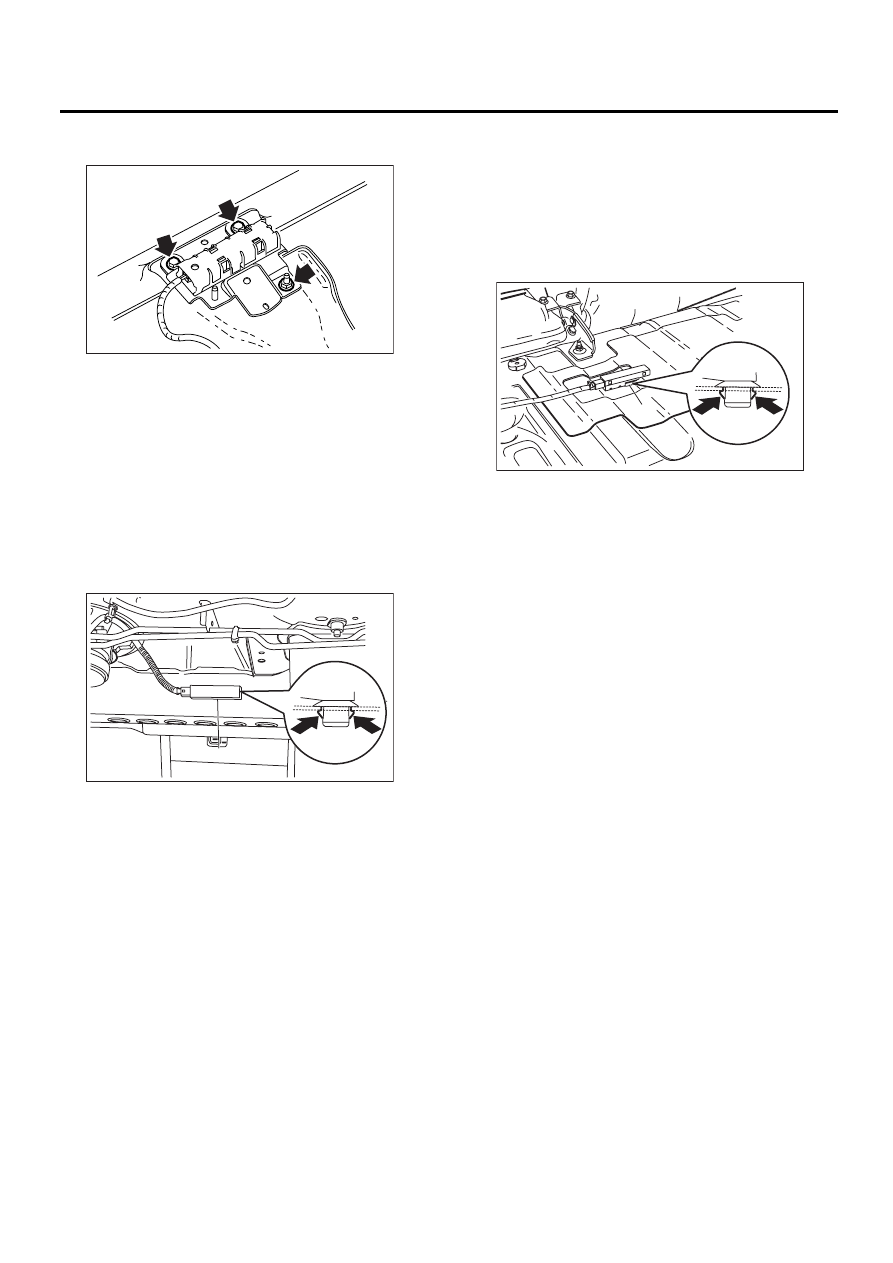

4) Отсоедините разъем и снимите антенну
вместе с кронштейном.

ПРИМЕЧАНИЕ:
Снимайте узел антенны с кронштейна только
для замены антенны. После снятия узла антен-
ны кронштейн и узел антенны могут издавать
шум во время поездки.
5) Снимите антенну с кронштейна.

3. ЗАДНЯЯ АНТЕННА

• МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Отсоедините провод массы от аккумулятора.
2) Откройте крышку багажника.
3) Отсоедините разъем и снимите антенну.

• МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Отсоедините провод массы от аккумулятора.
2) Снимите напольный коврик багажного отсе-
ка.
3) Снимите фиксаторы и снимите ящик багажно-
го отсека. <См. EI-77, СНЯТИЕ, Ящик багажного
отсека.>
4) Отсоедините разъем и снимите антенну.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не деформировать
скобу крепления во время снятия.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Для проверки диапазона подсоедините
Subaru Select Monitor и проведите настройку
функций блока управления сличения.
2) Отключите Subaru Select Monitor и убеди-
тесь, что замки дверей работают при нажатии
кнопки запирания/отпирания дверей.

(A) Скоба крепления

SL-00602

SL-00603

(A)

(A) Скоба крепления

SL-00604

(A)

SL-80

Наружная антенна системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

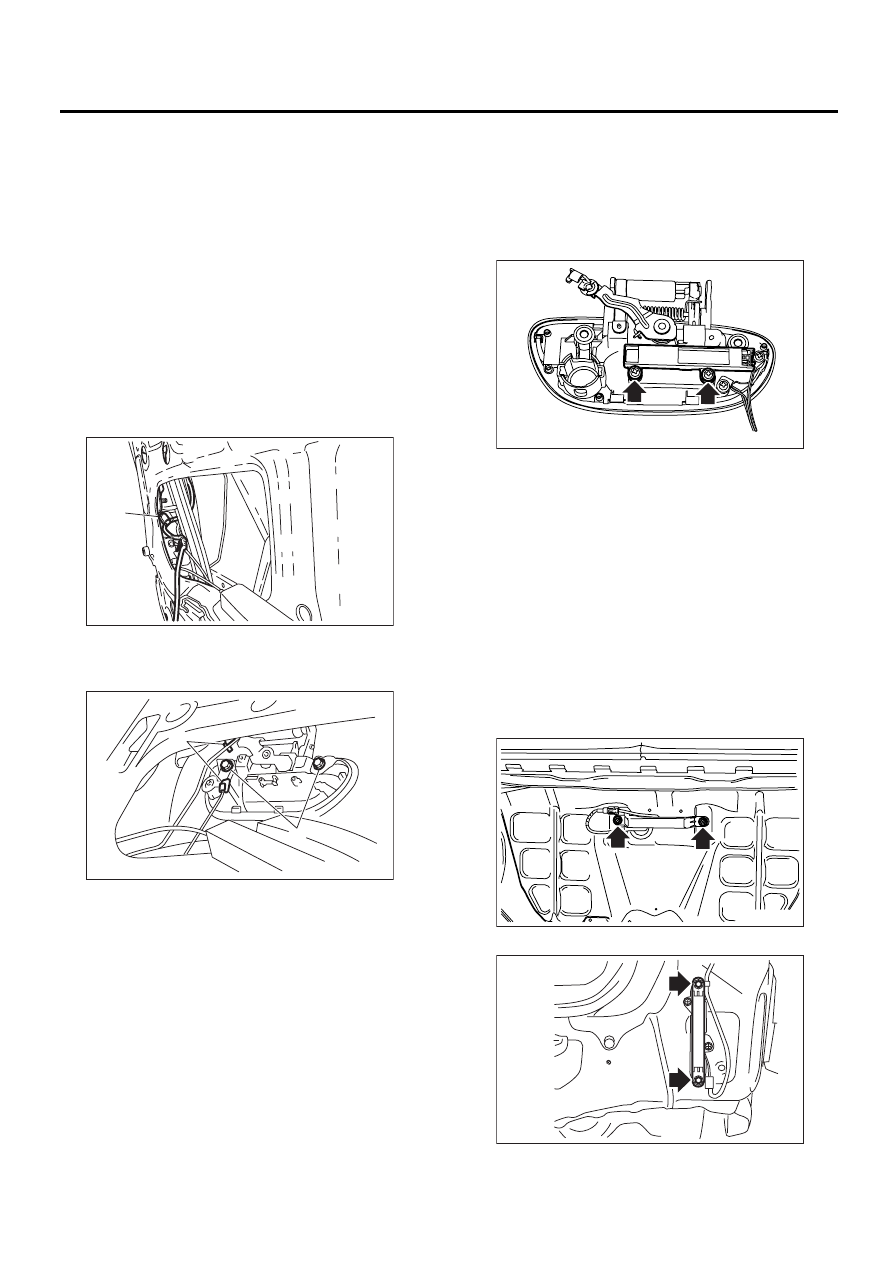

28.Наружная антенна системы дистанционного доступа

A: СНЯТИЕ

1. ПЕРЕДНЯЯ АНТЕННА

1) Поднимите стекло двери до упора вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-51, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите трос с внутренней ручки передней
двери. <См. SL-53, СНЯТИЕ, Внутренняя ручка
передней двери.>
4) Снимите уплотнительное покрытие. <См.
EB-19, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
5) Снимите скобу крепления (A) с антенны и
жгута проводов кнопки запирания/отпирания
дверей.

6) Снимите зажимы тяги (1).
7) Отверните болты (2) и снимите наружную
ручку передней двери.

ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.

8) Отверните два винта и снимите антенну с
наружной ручки.

ПРИМЕЧАНИЕ:
Не используйте для снятия винтов пневмати-
ческие или подобные инструменты.

9) Снимите клейкую ленту со жгута проводов
кнопки запирания/отпирания дверей и отсо-
едините разъем антенны.

ПРИМЕЧАНИЕ:
Не используйте клейкую ленту повторно.

2. ЗАДНЯЯ АНТЕННА

1) Отсоедините провод массы от аккумулятора.
2) Снимите облицовку заднего бампера. <См.
EI-39, СНЯТИЕ, Задний бампер.>
3) Отсоедините разъем.
4) Отверните два винта (модель Седан) или
две гайки (модель с кузовом Универсал) и сни-
мите антенну.
• МОДЕЛЬ С КУЗОВОМ СЕДАН

• МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

SL-00780

(A)

SL-00781

(2)

(1)

SL-00782

SL-00631

SL-00835

SL-81

Наружная антенна системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Для проверки диапазона подсоедините
Subaru Select Monitor и проведите настройку
функций блока управления сличения.
2) Отключите Subaru Select Monitor и убеди-
тесь, что замки дверей работают при нажатии
кнопки запирания/отпирания дверей.
