SL-90

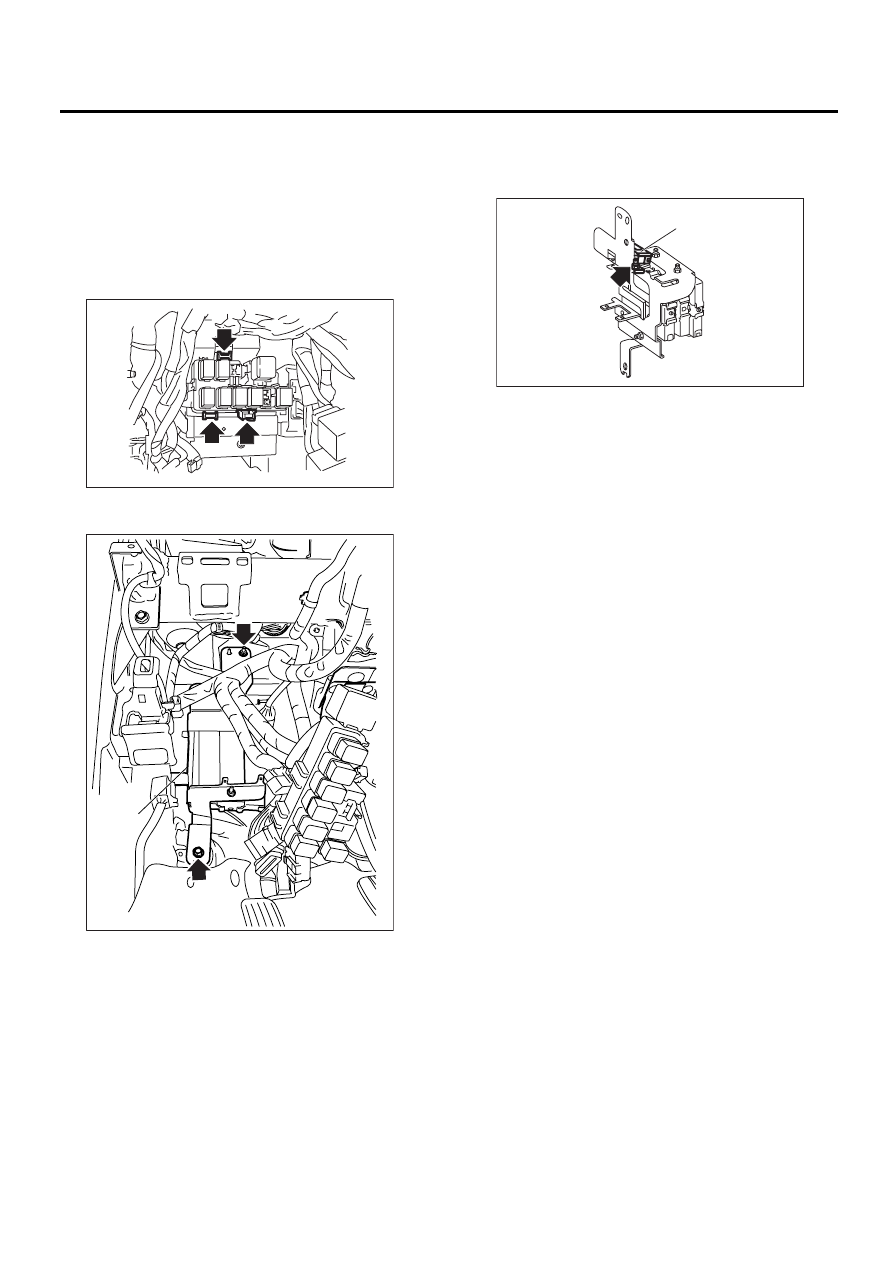

Блок идентификатора кода

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

37.Блок идентификатора кода

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите кронштейн реле (A).

5) Отверните монтажный болт и снимите уни-
фицированный узел (A).

6) Отверните гайки на унифицированном узле
и снимите блок идентификатора кода (A).

ПРИМЕЧАНИЕ:
Для отключения разъема блока идентифика-
тора кода, необходимо снять блок идентифи-
катора кода.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене блока управления, обеспечива-
ющего работу иммобилайзера, проведите
процедуру регистрации иммобилайзера.
Данные процедуры описаны в "РУКОВОДС-
ТВЕ ПО ОБУЧЕНИЮ ИММОБИЛАЙЗЕРА".

SL-00813

SL-00785

(A)

SL-00786

(A)

SL-91

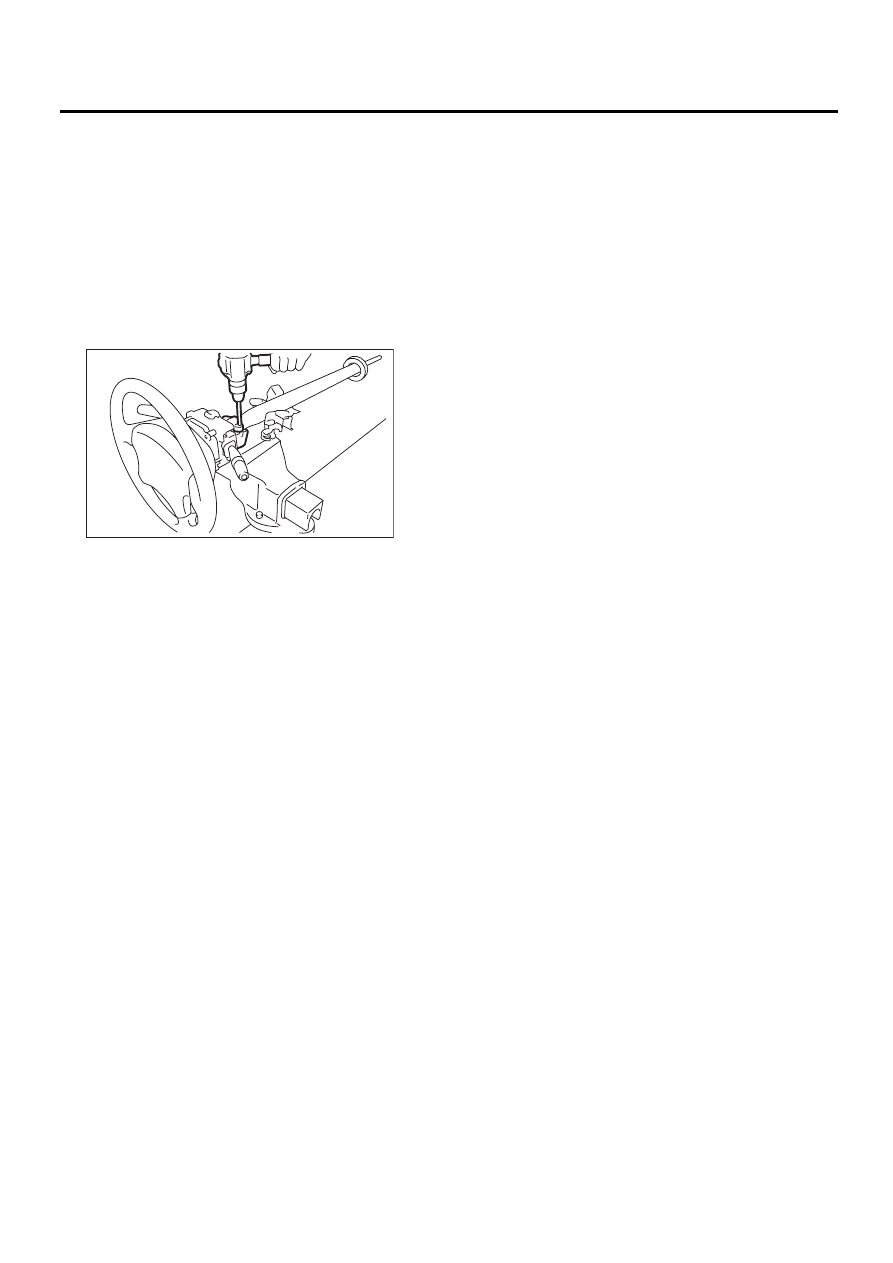

Блок управления замка блокировки рулевой колонки

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

38.Блок управления замка

блокировки рулевой
колонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите узел рулевой колонки. <См. PS-22,
СНЯТИЕ, Рулевая колонка с изменяемым уг-
лом наклона.>
3) Зафиксируйте рулевую колонку и просвер-
лите отверстие через головку болта.

4) Снимите блок управления замка блокировки
рулевой колонки.

B: УСТАНОВКА

Установите блок управления замка блокиров-
ки рулевой колонки на рулевую колонку с по-
мощью нового болта и затяните так, чтобы го-
ловка болта отломалась.

C: ПРОВЕРКА

Осуществляя запуск двигателя с помощью
кнопки запуска/остановки двигателя, убеди-
тесь, что замок блокировки рулевой колонки
разблокирован.

SL-00615

SL-92

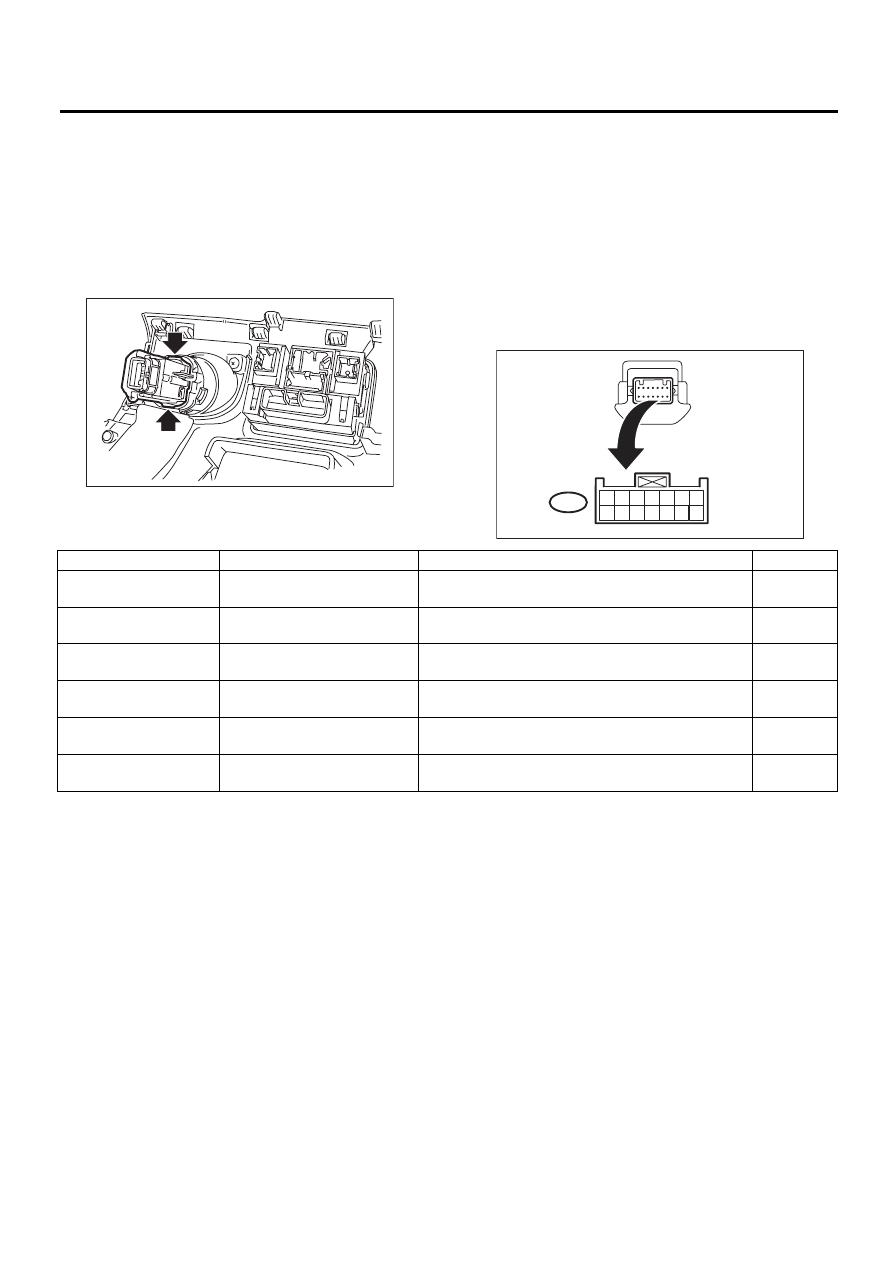

Кнопка запуска/остановки двигателя

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

39.Кнопка запуска/остановки двигателя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Высвободите две зажимные лапки и сними-
те кнопку запуска/остановки двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Отсоедините разъем кнопки запуска/оста-
новки двигателя.
2) Измерьте напряжение между клеммами при
помощи тестера, или подсоедините аккумуля-
тор и проверьте состояние индикатора.

ПРИМЕЧАНИЕ:
При неисправности замените кнопку запуска/остановки двигателя.

SL-00779

SL-00623

7 6 5 4 3 2 1

9 8

14 13 12 11 10

B423

Номер клеммы

Нормативное значение

Условия измерения

Пункт

4 (COM)

←→ 5 (GND)

(МАССА)

Проводимость есть

Постоянно

Проводи-

мость

7 (SSW1)

←→ 5 (GND)

(МАССА)

Проводимость есть

Кнопка запуска/остановки двигателя отпущена

→

нажата

Проводи-

мость

2 (SSW2)

←→ 5 (GND)

(МАССА)

Проводимость есть

Кнопка запуска/остановки двигателя отпущена

→

нажата

Проводи-

мость

11 (SWIL)

←→ 5 (GND)

(МАССА)

Гаснет

→ Красная лампа

подсветки кнопки

На клеммы подается напряжение аккумулятора
11 (+)

←→ 4 (–)

Рабочий

режим

12 (INDS)

←→ 5 (GND)

(МАССА)

Гаснет

→ Подсветка индика-

тора зеленого цвета

На клеммы подается напряжение аккумулятора
12 (+)

←→ 4 (–)

Рабочий

режим

13 (INDW)

←→ 5 (GND)

(МАССА)

Гаснет

→ Подсветка индика-

тора оранжевого цвета

На клеммы подается напряжение аккумулятора
13 (+)

←→ 4 (–)

Рабочий

режим

SL-93

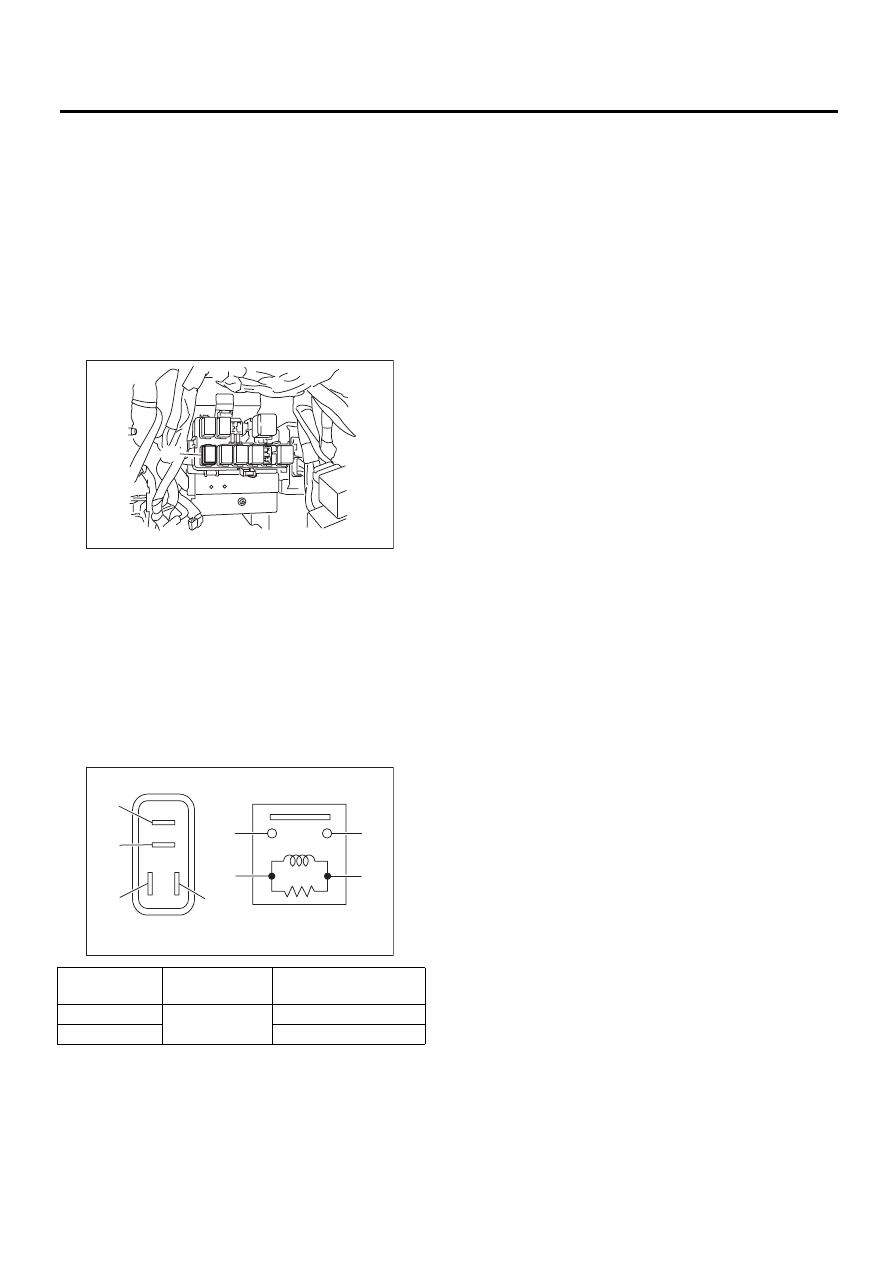

Реле стартера (Система запуска/остановки двигателя при помощи кнопки)

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

40.Реле стартера

(Система запуска/остановки двигателя при помощи кнопки)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите реле стартера (система запуска/ос-
тановки двигателя при помощи кнопки) (A) с
блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле стартера (система запуска/остановки двига-
теля при помощи кнопки) при подсоединении
клеммы № 4 к положительной клемме аккуму-
лятора, а клеммы № 3 к клемме массы аккуму-
лятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле стартера
(система запуска/остановки двигателя при по-
мощи кнопки).

Проводимость

Номер клеммы

Нормативное значе-

ние

Да

1 и 2

Менее 1 Ом

Отсутствует

1 МОм или более

SL-00814

(A)

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)
