FU(H4SO)-40

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Топливо

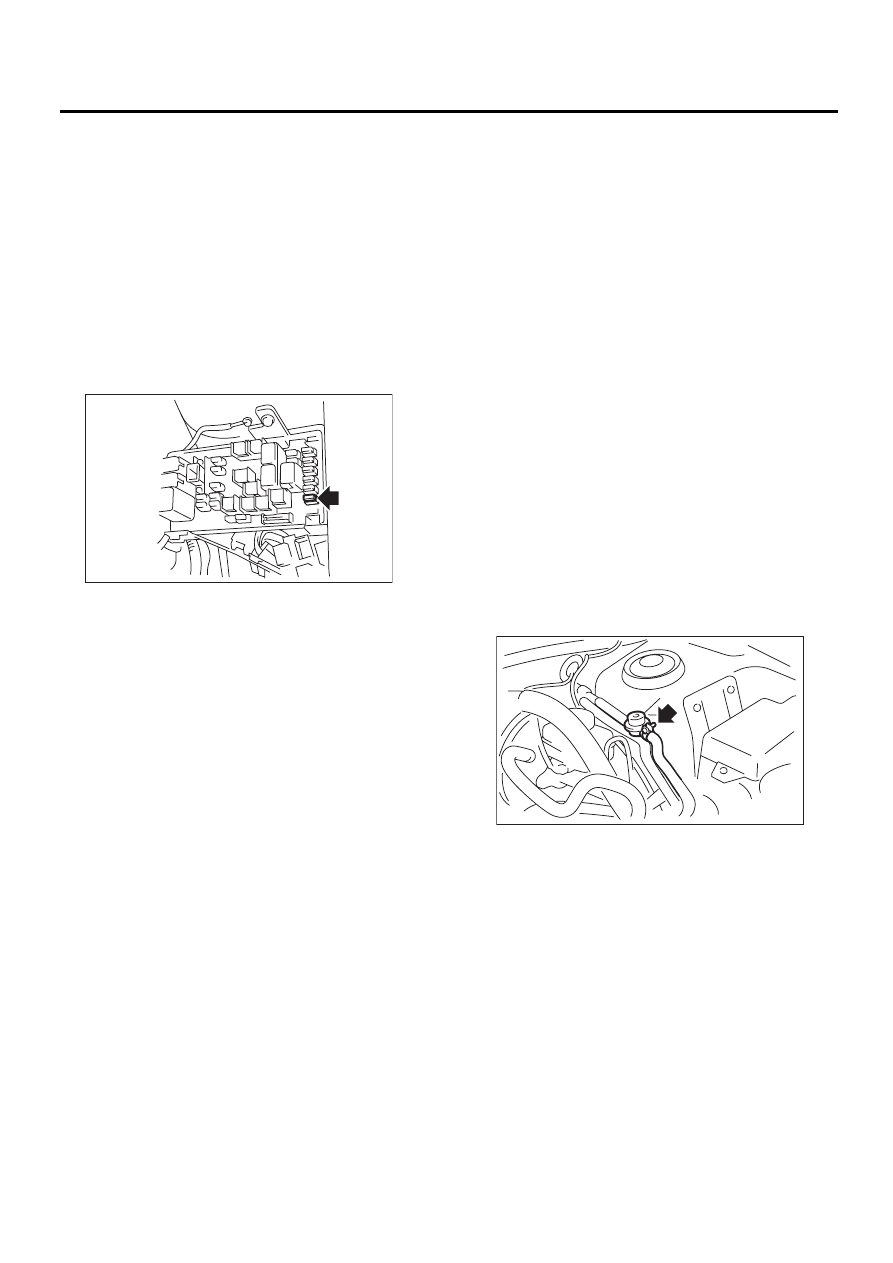

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Извлеките предохранитель топливного на-
соса из главного блока предохранителей.

2) Запустите двигатель и оставьте его рабо-
тать пока он не заглохнет.
3) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
4) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
• Если топливный насос не приводится в дейс-
твие, осуществите слив топлива через шланг
заправочной горловины. <См. FU(H4SO)-41,
СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ ЗАПРАВОЧ-
НОЙ ГОРЛОВИНЫ), ПРОЦЕДУРА, Топливо.>
• Следите за тем, чтобы не разрядить аккуму-
лятор.
1) Снимите давление в топливной системе.
<См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините шланг подачи топлива от регу-
лятора давления топлива (A).

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

3) Присоедините к регулятору давления топли-
ва (A) бензостойкий шланг и опустите его вто-
рой конец шланга в емкость.
4) Приведите в действие топливный насос и
слейте топливо при помощи Subaru Select
Monitor. <См. EN(H4SO)(diag)-62, УПРАВЛЕ-
НИЕ ТОПЛИВНЫМ НАСОСОМ (ОПЕРАЦИЯ
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ), ПОРЯДОК РА-
БОТЫ, Режим проверки работоспособности
систем.>

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-01122

FU-03307

(A)

FU(H4SO)-41

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

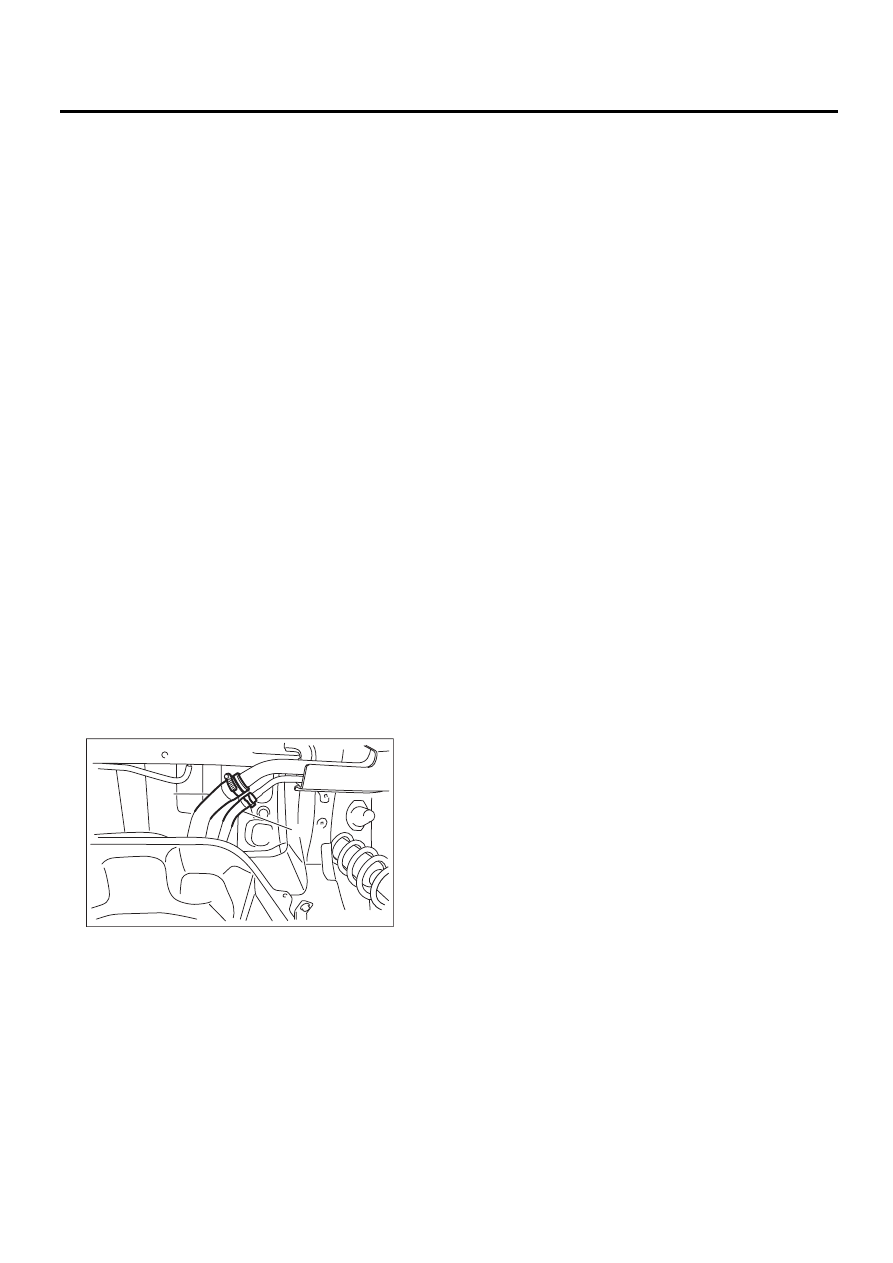

3. СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• В заправочной трубе может остаться топ-
ливо. Перед началом работ, слейте топливо
из заправочной трубы через заправочную
горловину при помощи бензостойкого насо-
са и бензостойкого шланга

∅

10 мм или ме-

нее.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднюю выхлопную трубу и глуши-
тель. <См. EX(H4SO)-8, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4SO)-10, СНЯТИЕ,
Глушитель.>
4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Слейте топливо из заправочной трубы через
заправочную горловину при помощи бензо-
стойкого насоса и бензостойкого шланга

∅

10

мм или менее.
6) Отсоедините шланг заправочной горловины
(А) от заправочной трубы.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Установите под автомобиль емкость и слей-
те топливо, вставив в шланг заправочной гор-
ловины бензостойкий шланг

∅

10 или менее.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

(A) Шланг заправочной горловины

(B) Вентиляционный шланг

FU-01136

(A)

(B)

FU(H4SO)-42

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

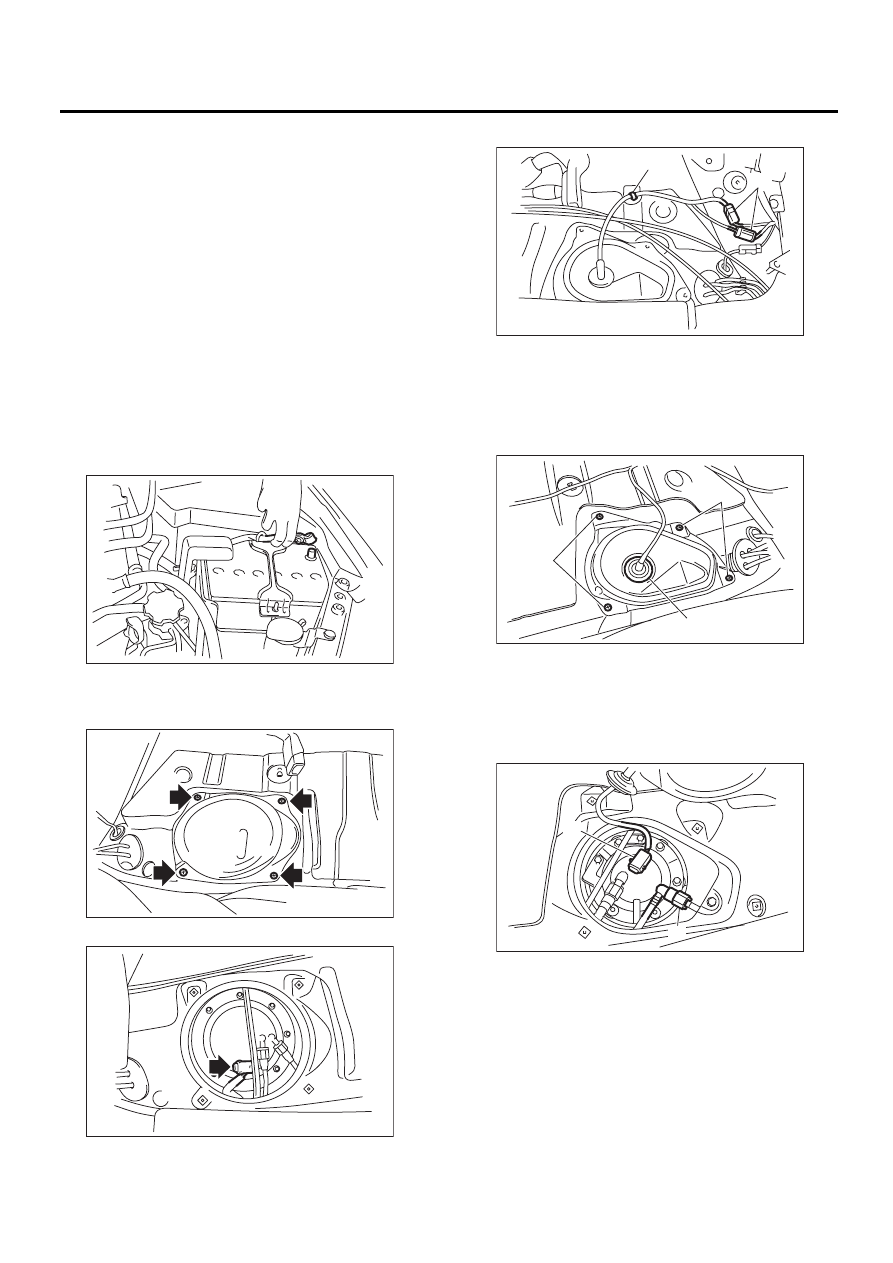

22.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака.
<См. FU(H4SO)-40, СЛИВ ТОПЛИВА (ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR), ПРОЦЕ-
ДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Снимите заднее сиденье.
6) Снимите крышку сервисного отверстия топ-
ливного насоса.

7) Отсоедините разъем от топливного насоса.

8) Отсоедините разъем (A) и зажим (B).

9) Снимите крышку сервисного отверстия вспо-
могательного датчика уровня топлива.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

10) Отсоедините разъем (А) от вспомогатель-
ного датчика уровня топлива.
11) Отсоедините быстроразъемный соедини-
тель на шланге подачи топлива (В). <См.
FU(H4SO)-57, СНЯТИЕ, Магистрали подачи
топлива и отвода паров топлива.>

12) Снимите задние колеса.
13) Поднимите автомобиль на подъемнике.

IN-00203

FU-02387

FU-02829

FU-02389

(B)

(A)

FU-01126

(B)

(A)

(A)

(A)

(B)

FU-02830

FU(H4SO)-43

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

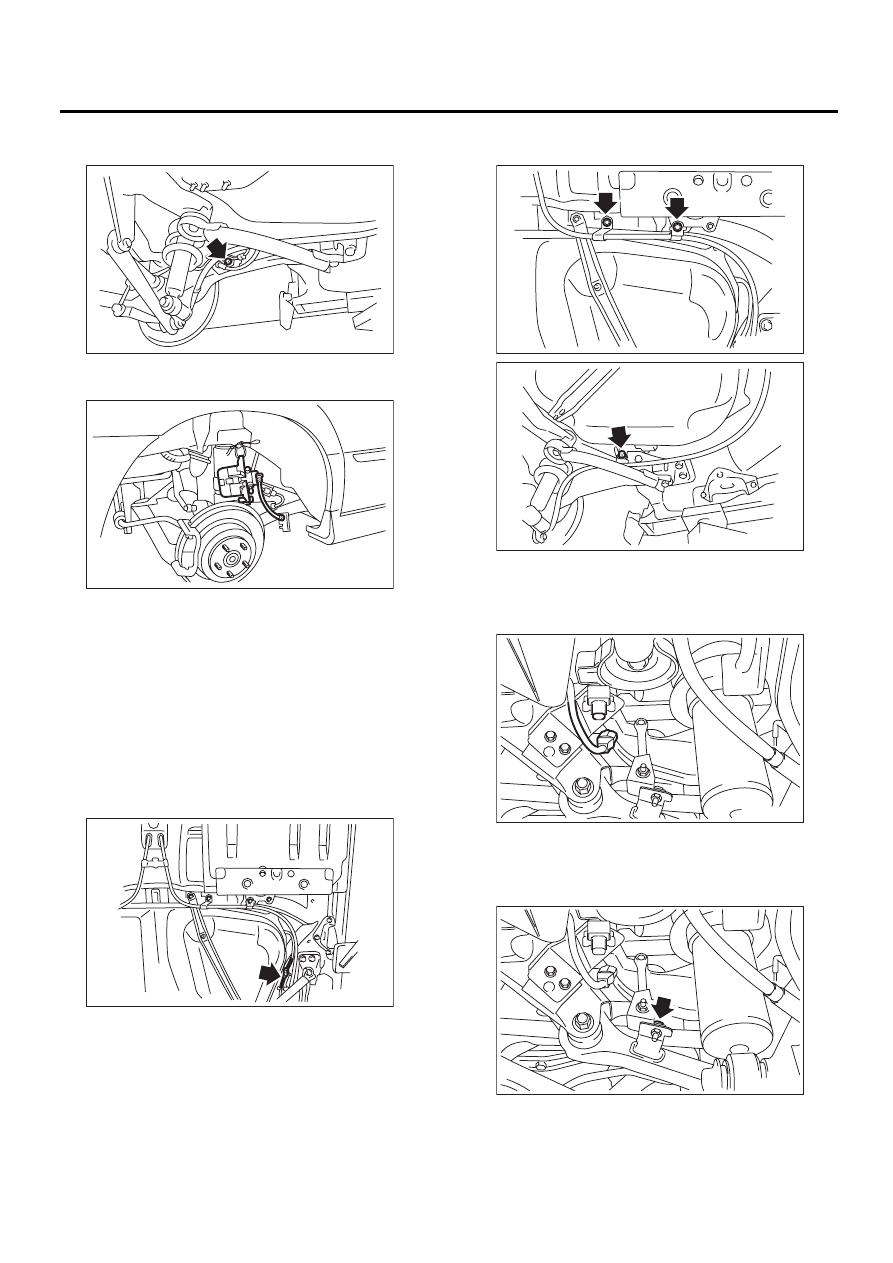

14) Отверните болты, которые крепят опорный
кронштейн заднего тормозного шланга.

15) Снимите суппорт заднего тормоза и привя-
жите его сбоку к кузову автомобиля.

16) Снимите трос стояночного тормоза с узла
стояночного тормоза. <См. PB-6, СНЯТИЕ,
Узел стояночного тормоза (задний дисковый
тормоз).>
17) Снимите заднюю выхлопную трубу. <См.
EX(H4SO)-8, СНЯТИЕ, Задняя выхлопная тру-
ба.>
18) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
19) Снимите теплозащитный экран.
20) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

21) Отверните болты, крепящие хомут троса
стояночного тормоза.

22) Отсоедините разъем заднего датчика вы-
соты автомобиля.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

23) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной тяги.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

FU-01128

FU-00462

FU-02894

FU-02895

FU-02896

LI-00674

LI-00675
