FU(H4SO)-44

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

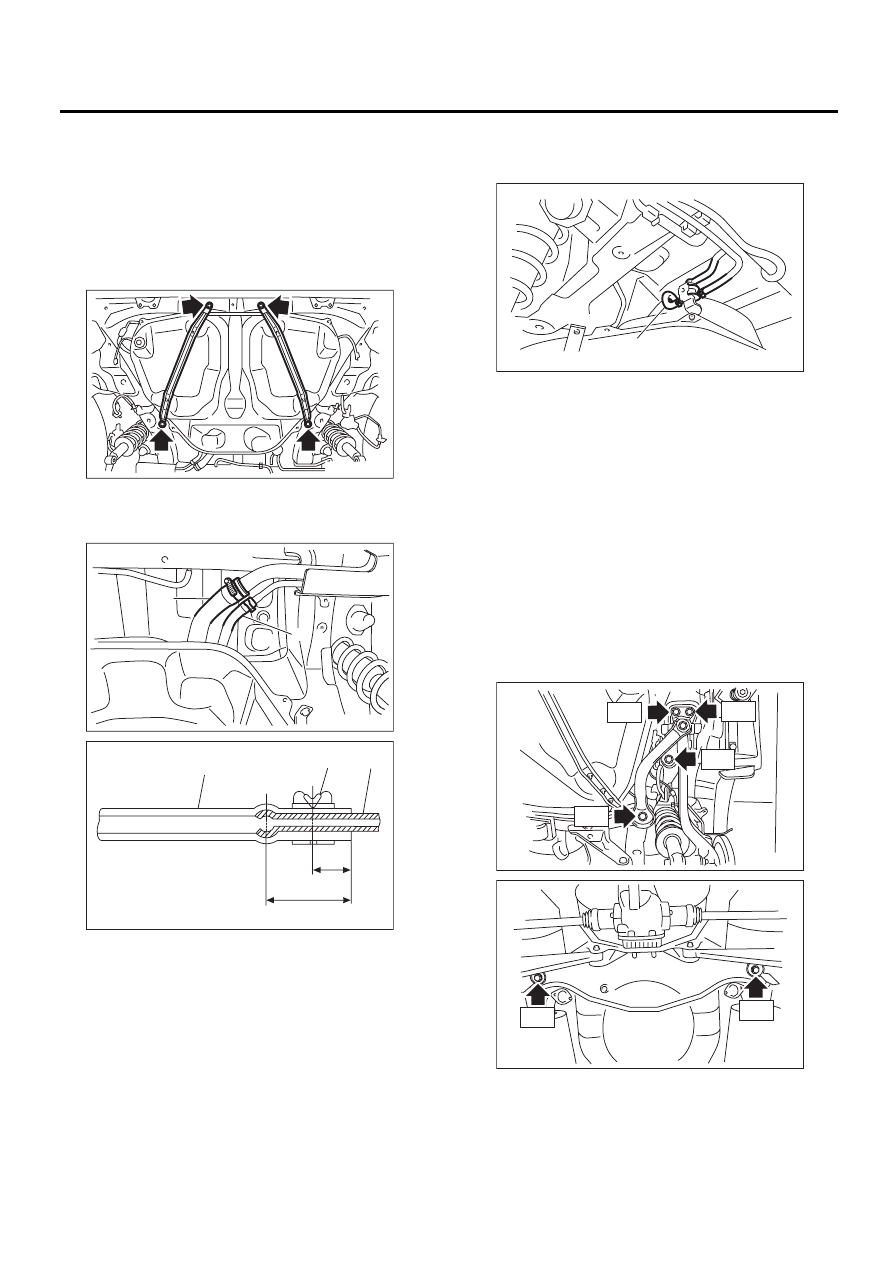

24) Снимите кронштейн заднего датчика высо-
ты автомобиля с задней поперечной балки.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

25) Снимите узел задней подвески.
ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Отверните болты, которые крепят задний
амортизатор к рычагу задней подвески.

(3) Отверните болты, которые крепят узел
задней подвески к кузову.

(4) Снимите узел задней подвески.

26) Отсоедините шланг двухходового клапана
(A) от двухходового клапана и снимите двуххо-
довой клапан с кронштейна.

27) Ослабьте хомут и отсоедините шланг за-
правочной горловины (А) и вентиляционный
шланг(В) от заправочной трубы.

28) Подоприте топливный бак трансмиссион-
ным домкратом, отверните болты бандажа
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

LI-00676

FU-01132

FU-01133

FU-03100

FU-01135

(A)

FU-01136

(A)

(B)

FU-02897

FU(H4SO)-45

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

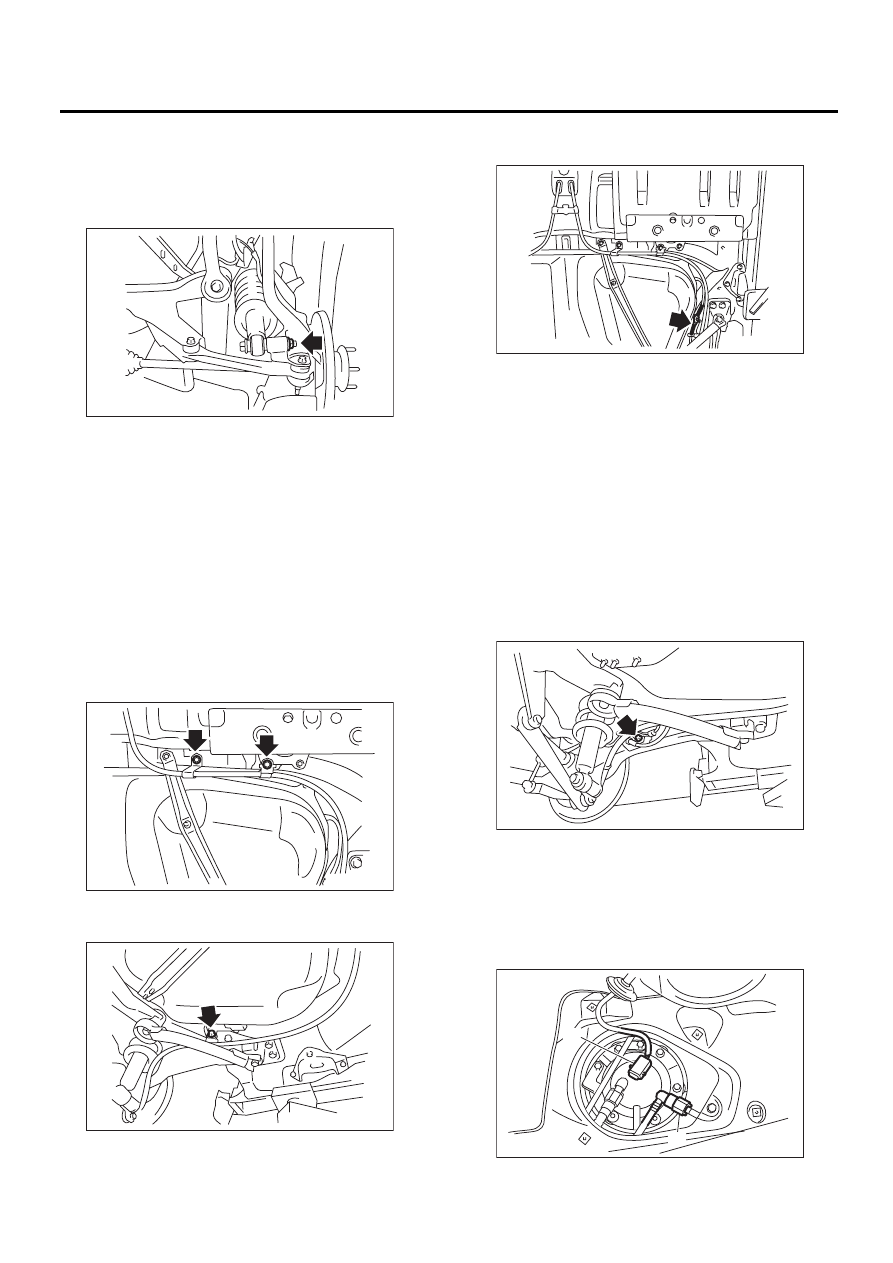

1) Подоприте топливный бак трансмиссионным
домкратом, установите топливный бак на мес-
то и временно затяните болты бандажа топ-
ливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

2) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, затем затяните хомут.

3) Установите двухходовой клапан на кронш-
тейн и присоедините шланг двухходового кла-
пана (А) к двухходовому клапану.

4) Затяните болты бандажа топливного бака.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите узел задней подвески.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

(1) Подоприте задний дифференциал транс-
миссионным домкратом.
(2) Подоприте узел задней подвески и затя-
ните болты, которые крепят узел задней
подвески к кузову.

Момент затяжки:

T1: 125 Нм (12,7 кгс-м, 92 фунт-сила фут)
T2: 175 Нм (17,8 кгс-м, 129 фунт-сила фут)

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-02897

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L

L/2

FU-01135

(A)

FU-01150

T1

T1

T1

T1

FU-03101

T2

T2

FU(H4SO)-46

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

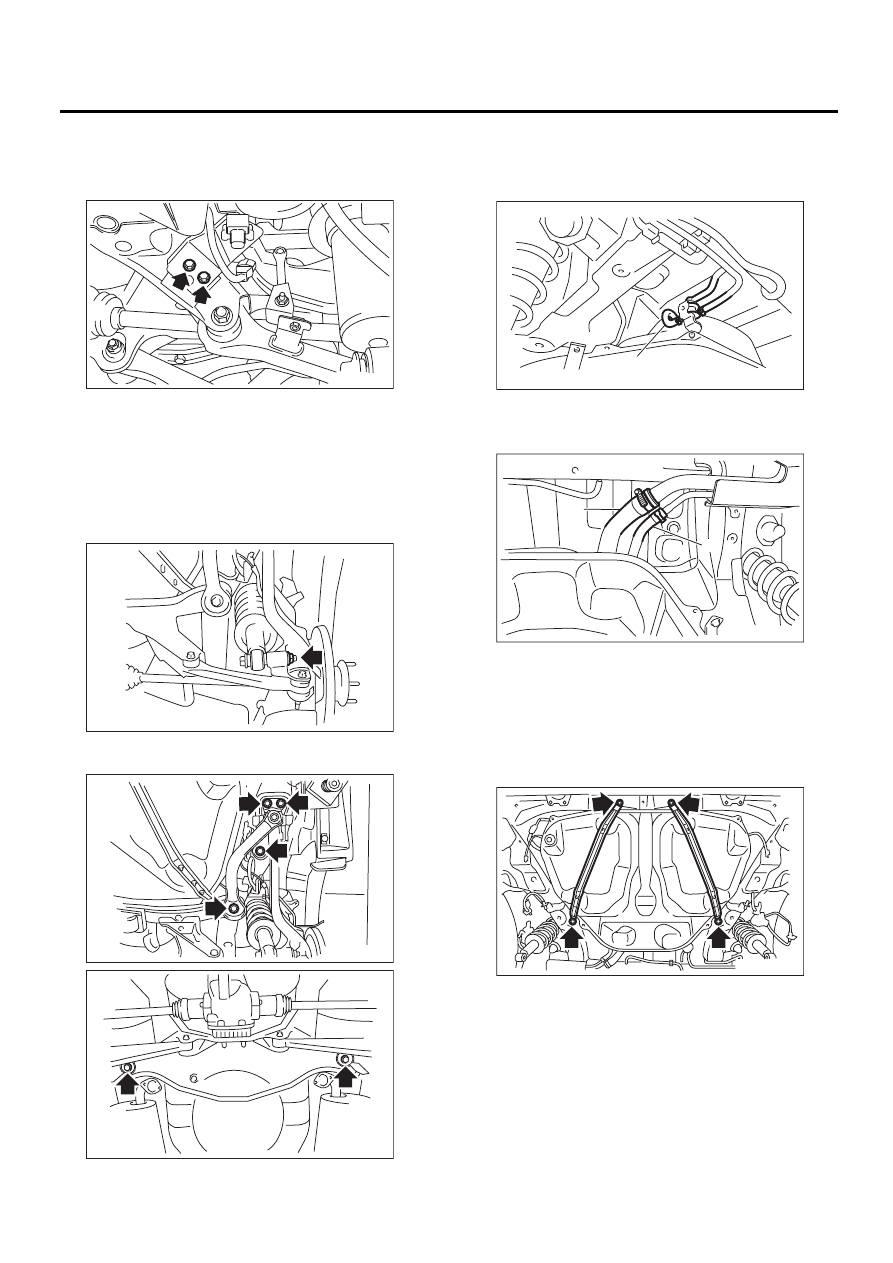

(3) Затяните болты, которые крепят задний
амортизатор к рычагу задней подвески.
<См. RS-11, УСТАНОВКА, Задний рычаг.>

Момент затяжки:

62 Нм (6,3 кгс-м, 46 фунт-сила фут)

6) Установите задний датчик высоты автомо-
биля.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем заднего датчика высоты
автомобиля.
(модели с автоматической регулировкой уровня
светового пучка фар, только с левой стороны)
8) Затяните болты, крепящие хомут троса сто-
яночного тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

9) Подключите разъем к датчику скорости зад-
него колеса системы ABS.

10) Установите теплозащитный экран.
11) Установите карданный вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
12) Установите заднюю выхлопную трубу. <См.
EX(H4SO)-8, УСТАНОВКА, Задняя выхлопная
труба.>
13) Опустите автомобиль.
14) Присоедините трос стояночного тормоза к
узлу стояночного тормоза. <См. PB-7, УСТА-
НОВКА, Узел стояночного тормоза (задний
дисковый тормоз).>
15) Установите суппорт заднего тормоза.
16) Затяните болты, которые крепят опорный
кронштейн заднего тормозного шланга.
Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

17) Установите задние колеса.
Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

18) Присоедините быстроразъемный соедини-
тель (В) на магистрали подачи топлива. <См.
FU(H4SO)-58, УСТАНОВКА, Магистрали пода-
чи топлива и отвода паров топлива.>

FU-01132

FU-02895

FU-02896

FU-02894

FU-01128

(A)

(B)

FU-02830

FU(H4SO)-47

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

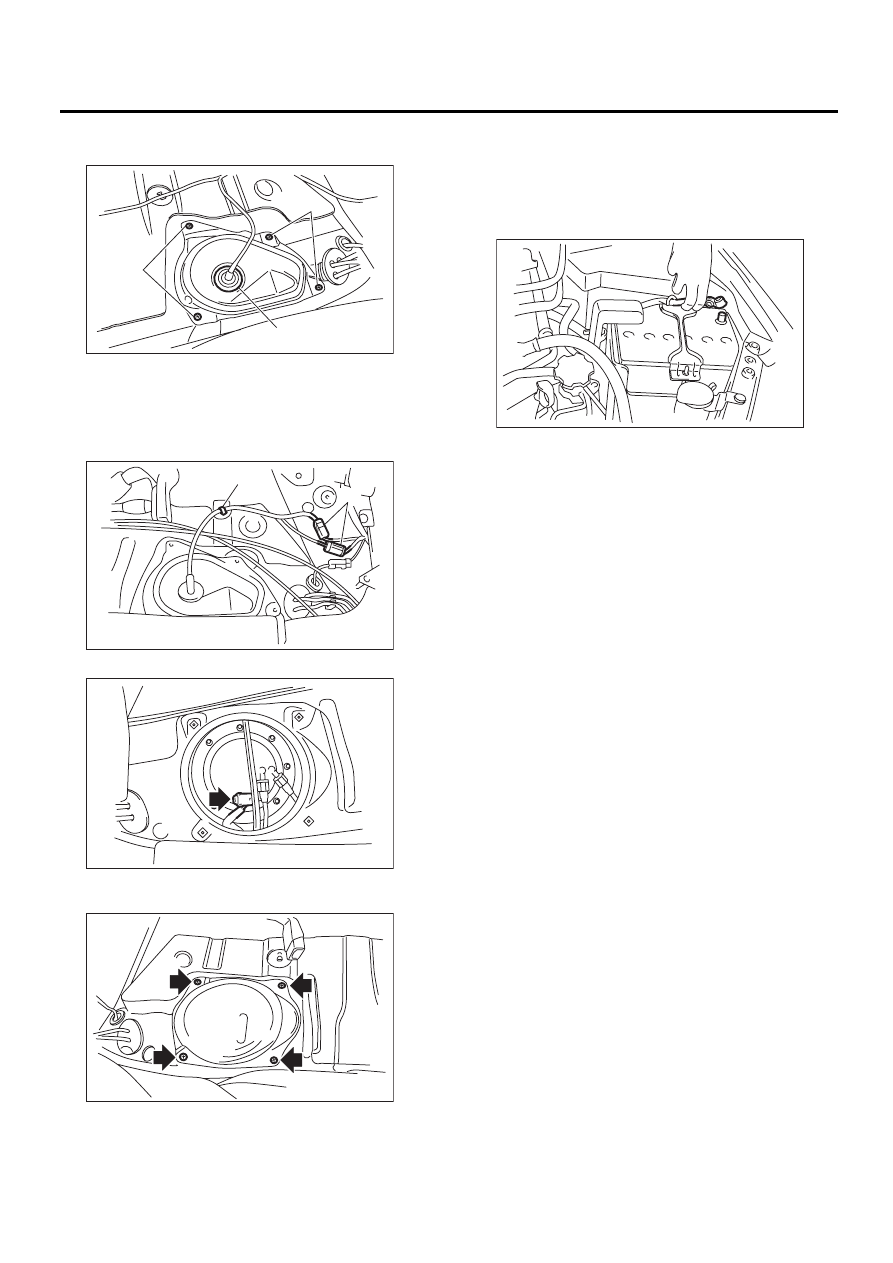

19) Установите крышку сервисного отверстия
вспомогательного датчика уровня топлива.

20) Подключите разъем (A) и установите за-
жим (B).

21) Подключите разъем к топливному насосу.

22) Установите крышку сервисного отверстия
топливного насоса.

23) Установите заднее сиденье.
24) Установите предохранитель топливного на-
соса в главный блок предохранителей.
25) Установите боковую крышку двигателя.
26) Присоедините провод массы к аккумулято-
ру.

27) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
28) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: ПРОВЕРКА

1) Убедитесь в отсутствии на топливном баке
отверстий, трещин либо иных повреждений.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

(A) Болт

(B) Проходная изолирующая втулка

FU-01126

(B)

(A)

(A)

FU-02389

(B)

(A)

FU-02829

FU-02387
