Subaru Legacy (2008 год). Руководство - часть 49

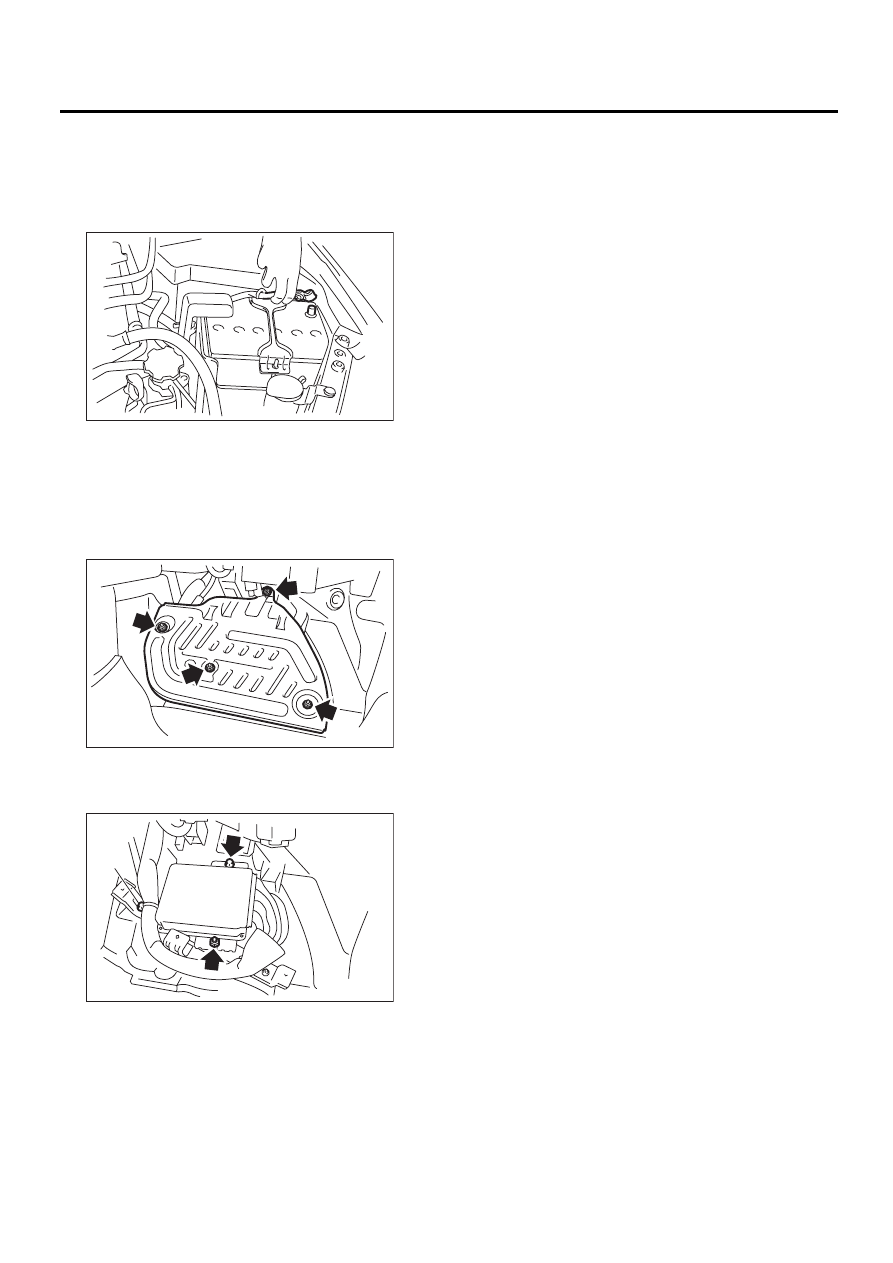

FU(H4SO)-36

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира.
<См. EI-63, СНЯТИЕ, Нижняя часть внутренней
отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните гайки, которые крепят ECM на
кронштейне.
6) Снимите с кронштейна фиксатор (А).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене ECM на модели, оборудованной
иммобилайзером, обязательно выполните
регистрацию системы иммобилайзера. (Об-
ратитесь к “Файлу справки к программному
обеспечению для ПК Subaru Select Monitor”.)

ПРИМЕЧАНИЕ:
Во избежание повреждений системы впрыска
топлива, при замене ECM будьте внимательны,
чтобы не установить блок с другими парамет-
рами.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

IN-00203

FU-02090

FU-02488

(A)

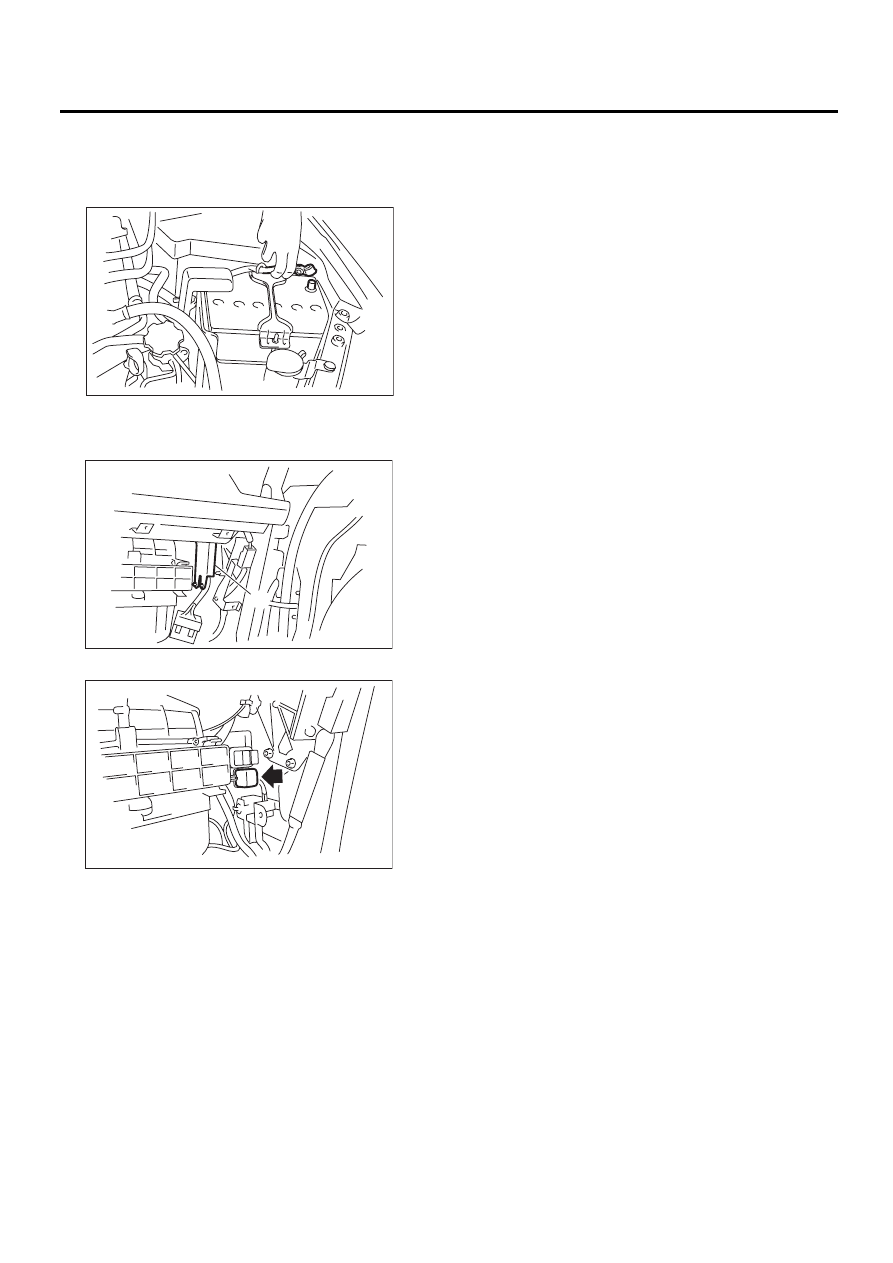

FU(H4SO)-37

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъемы от главного реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02093

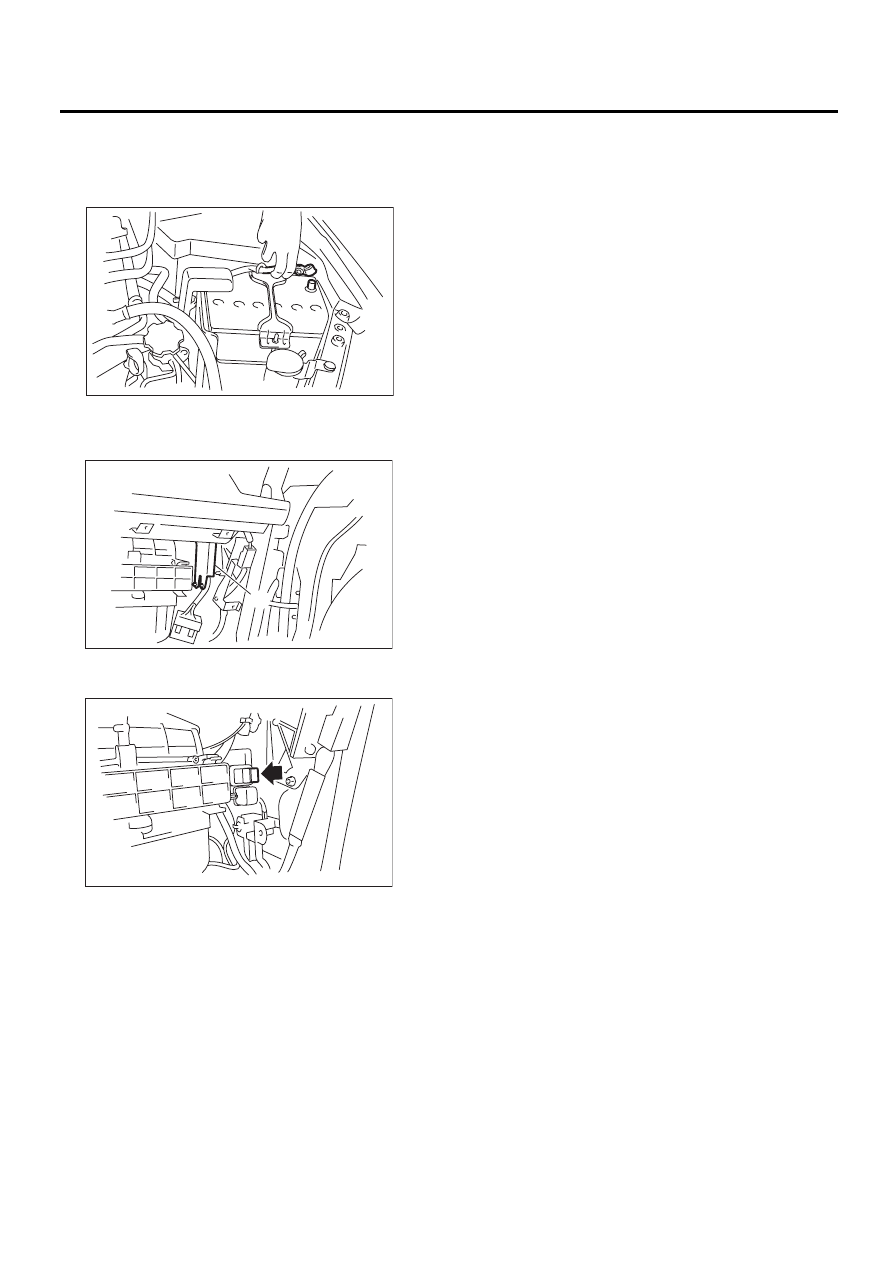

FU(H4SO)-38

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле топливного на-
соса.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02094

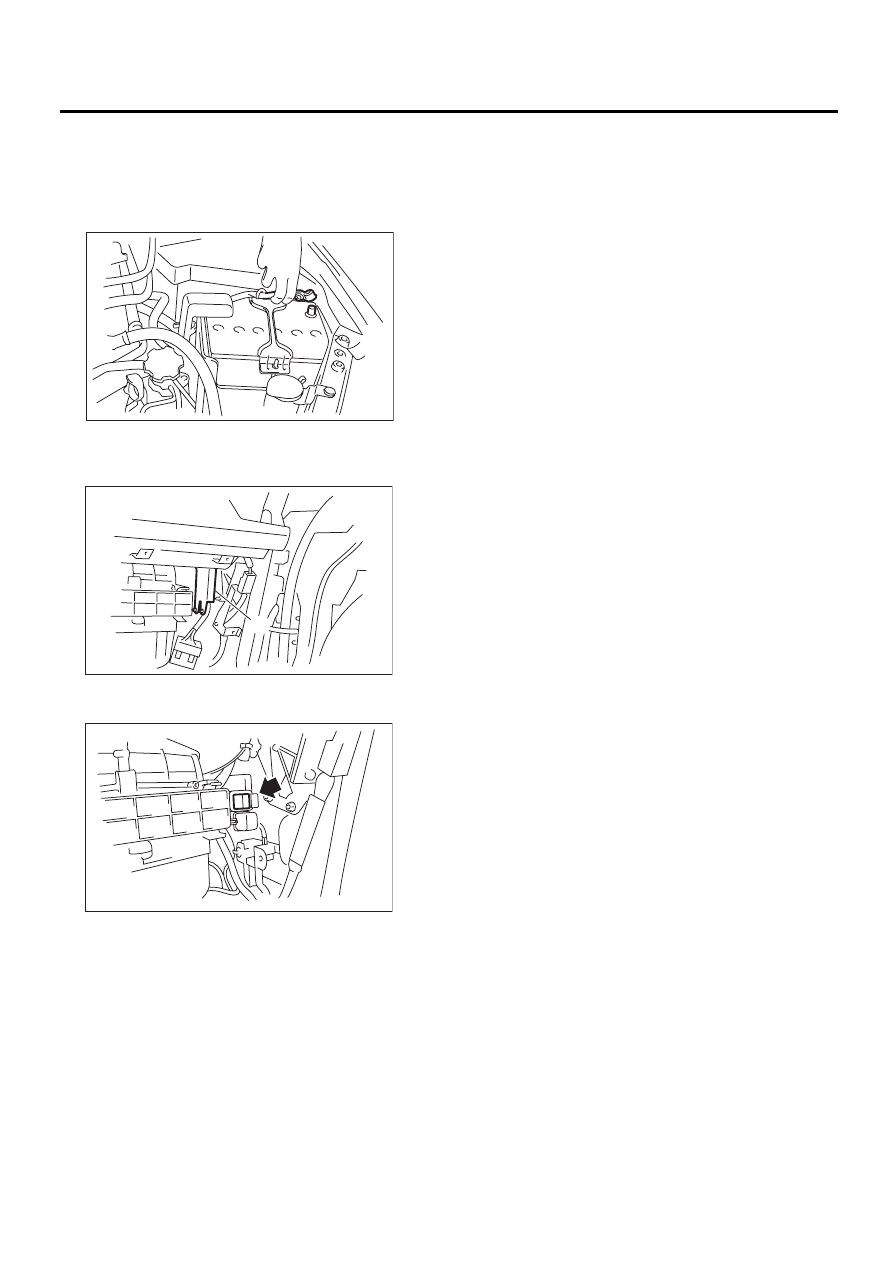

FU(H4SO)-39

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Отсоедините разъем от реле электронной
дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

(A)

FU-02092

FU-02095
