Subaru Legacy (2008 год). Руководство - часть 48

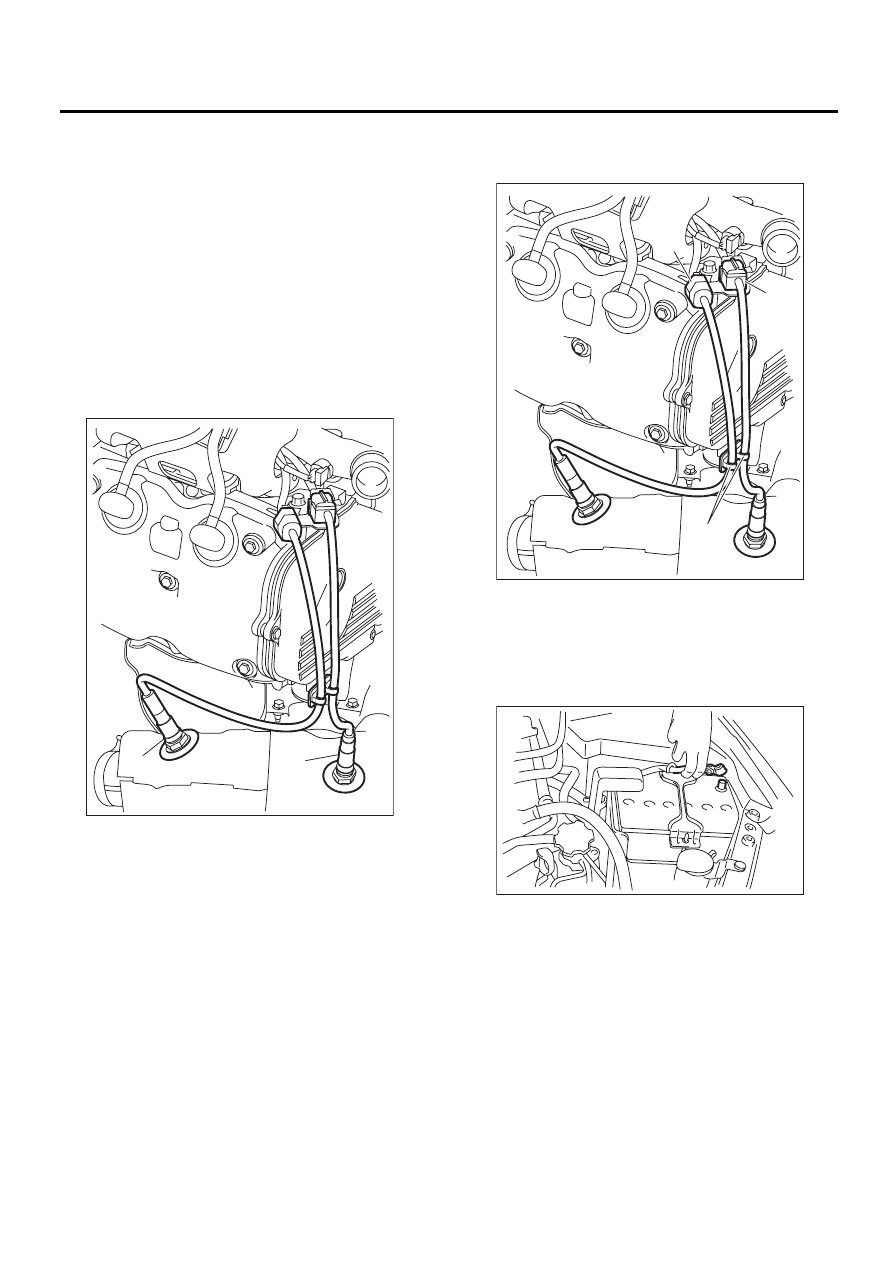

FU(H4SO)-32

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите фиксатор, удерживающий жгут
проводки, и отсоедините разъем переднего
датчика кислорода.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.

7) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Зажим

IN-00203

FU-02961

(B)

(A)

(C)

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02693

(B)

(A)

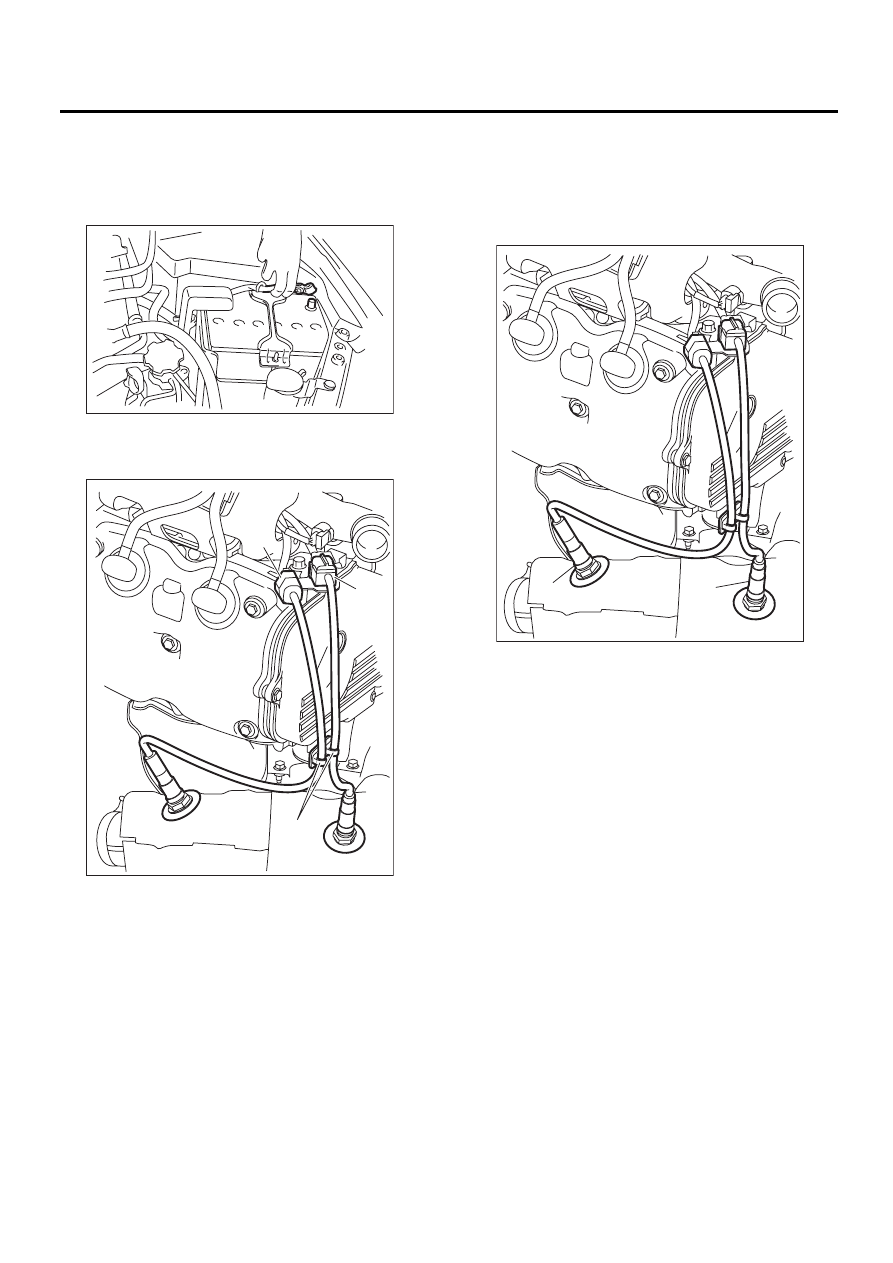

FU(H4SO)-33

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Нанесите противозадирный состав только
на резьбовую часть переднего датчика кисло-
рода перед его установкой. Это облегчит его
снятие в следующий раз.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.

5) Подключите разъем переднего датчика кис-
лорода, и закрепите проводку при помощи
фиксатора.

6) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02693

(B)

(A)

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Зажим

FU-02961

(B)

(A)

(C)

IN-00203

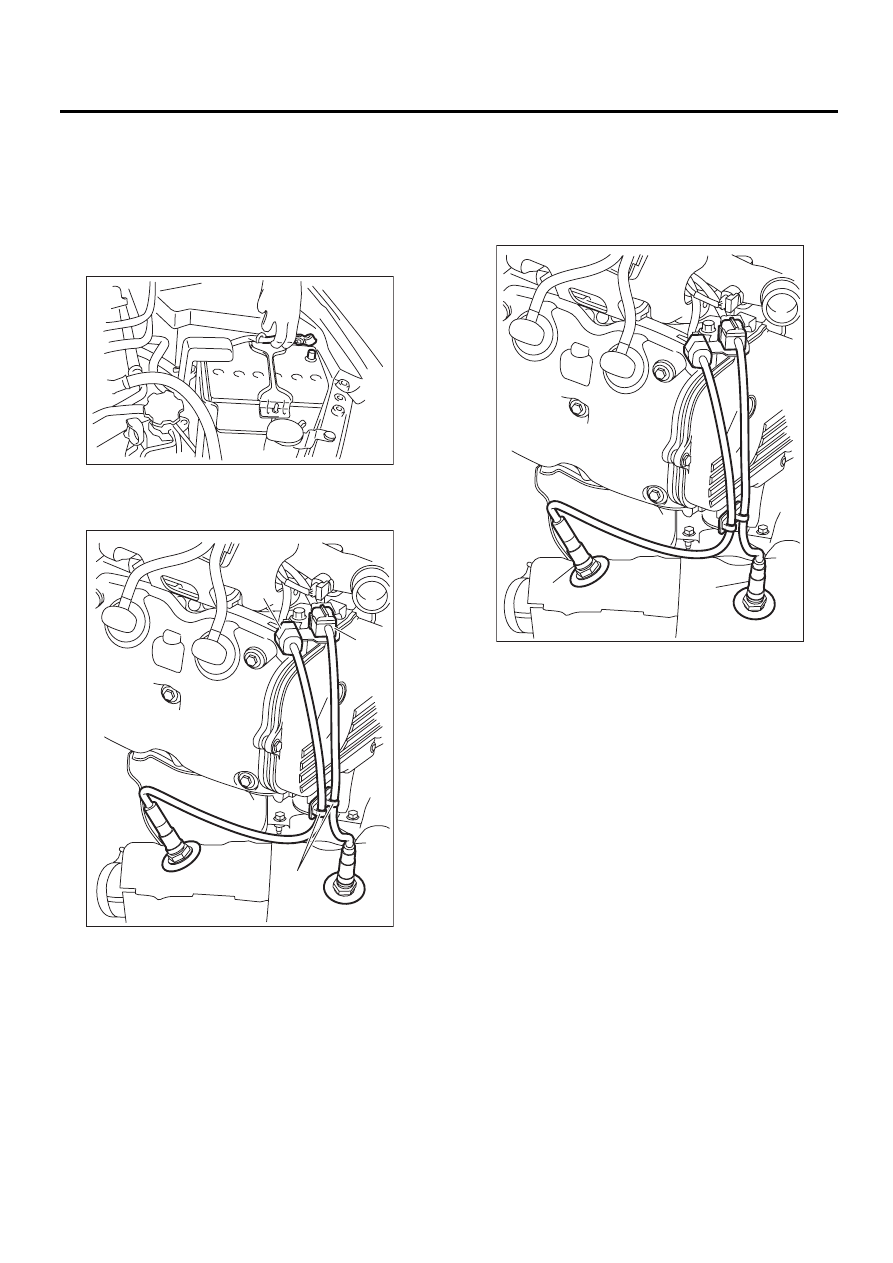

FU(H4SO)-34

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите фиксатор, удерживающий жгут
проводки, и отсоедините разъем заднего дат-
чика кислорода.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.

7) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Зажим

IN-00203

FU-02961

(B)

(A)

(C)

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02693

(B)

(A)

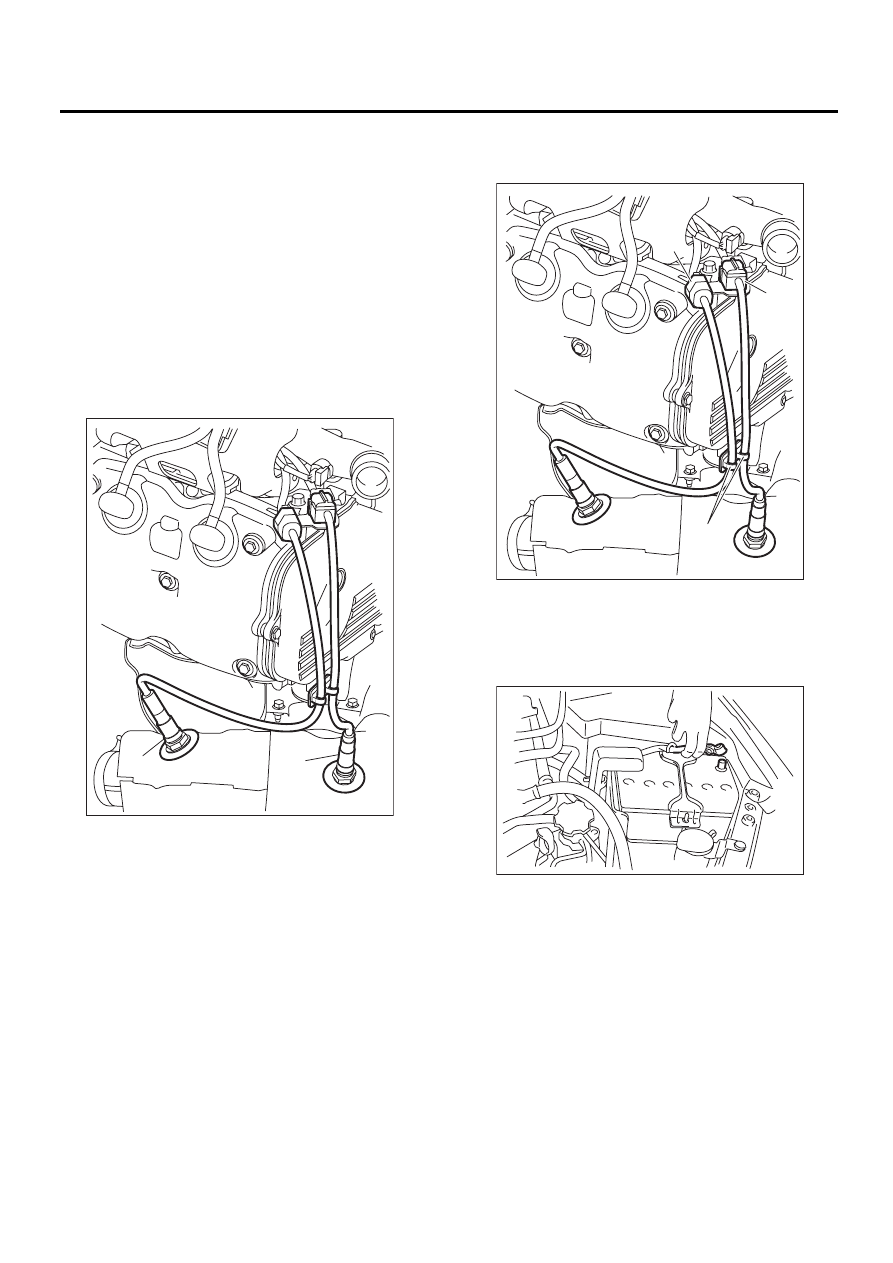

FU(H4SO)-35

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Нанесите противозадирный состав только
на резьбовую часть заднего датчика кислоро-
да перед его установкой. Это облегчит его сня-
тие в следующий раз.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.

5) Подключите разъем к заднему датчику кис-
лорода и закрепите жгут проводки на крепеж-
ном кронштейне при помощи фиксатора.

6) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

FU-02693

(B)

(A)

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

FU-02961

(B)

(A)

(C)

IN-00203
