FU(H4SO)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Впускной коллектор

(10) Уплотнительное кольцо

(18) Прокладка (левая)

(2)

Прокладка (правая)

(11) Уплотнительное кольцо

(19) Прокладка

(3)

Направляющий штифт

(12) Уплотнительное кольцо



(4)

Трубка вентиляции картера

(13) Электромагнитный клапан управле-

ния продувкой адсорбера

Момент затяжки: Нм
(кгс-м, фунт-сила-фут)

(5)

Клапан рециркуляции выхлопных газов (14) Держатель высоковольтного провода

T1: 6,4 (0,65, 4,7)

(6)

Правый щиток топливной трубки

(15) Штуцер

T2: 17 (1,7, 12,5)

(7)

Левый щиток топливной трубки

(16) Топливная трубка

T3: 19 (1,9, 14,0)

(8)

Правая трубка топливного инжектора

(17) Левая трубка топливного инжектора

T4: 25 (2,5, 18,4)

(9)

Топливный

инжектор





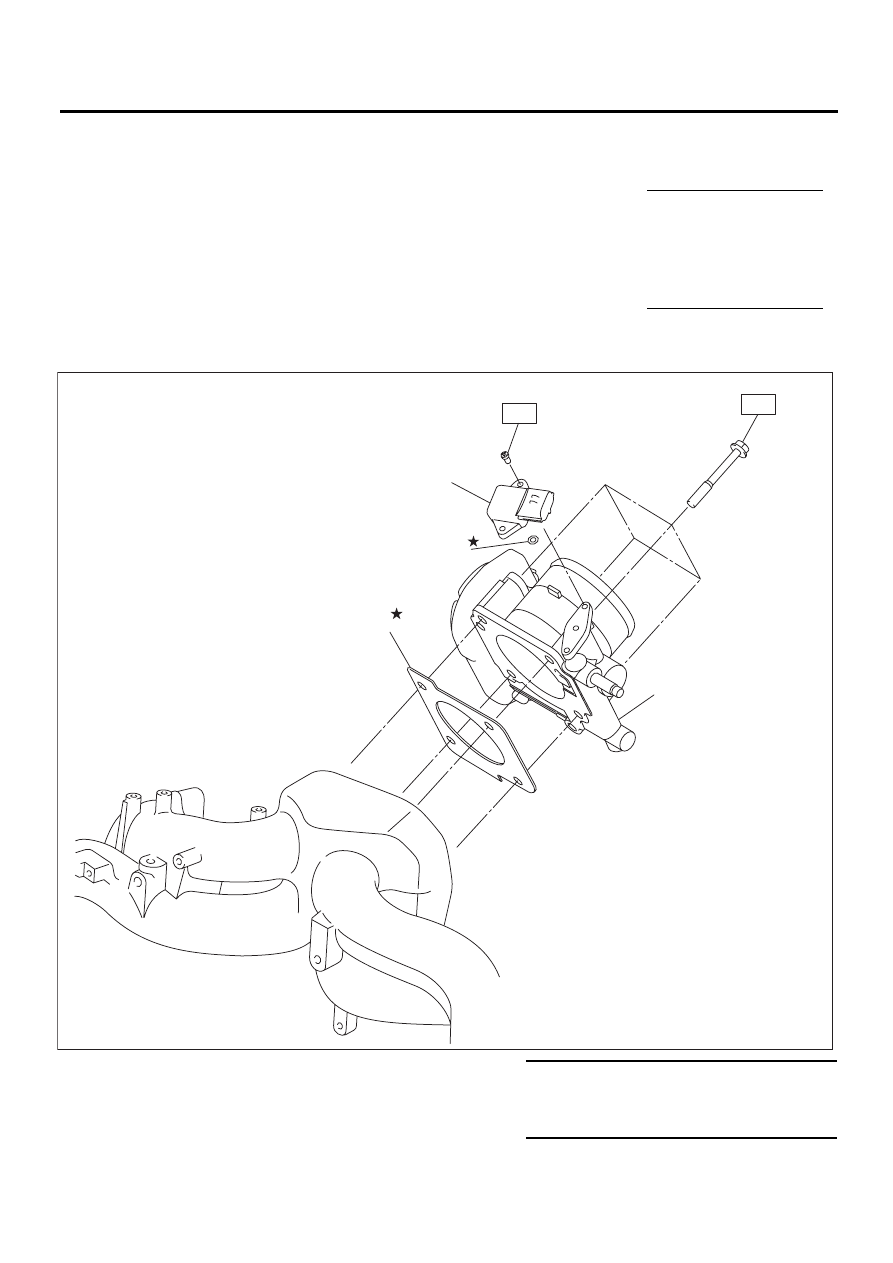

(1)

Прокладка

(4)

Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Корпус дроссельной заслонки

T1: 2 (0,20, 1,5)

(3)

Датчик абсолютного давления в
коллекторе

T2: 8 (0,8, 5,9)

FU-02560

T1

T2

(1)

(3)

(4)

(2)

FU(H4SO)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

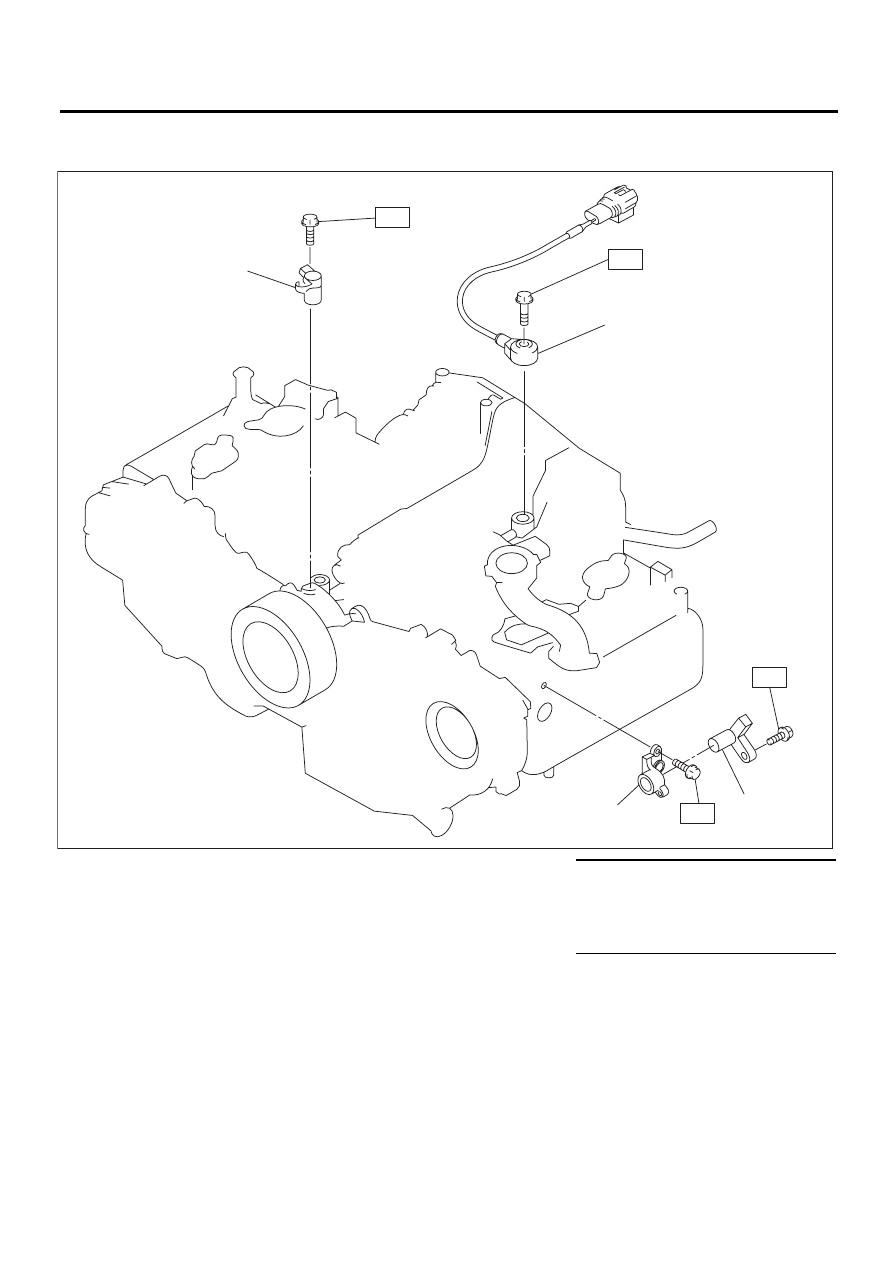

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(4)

Опора датчика положения рас-
пределительного вала

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик детонации

T1: 6,4 (0,65, 4,7)

(3)

Датчик положения распредели-
тельного вала





T2: 24 (2,4, 17,7)

FU-00414

T1

(1)

(2)

T1

T1

(3)

(4)

T2

FU(H4SO)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

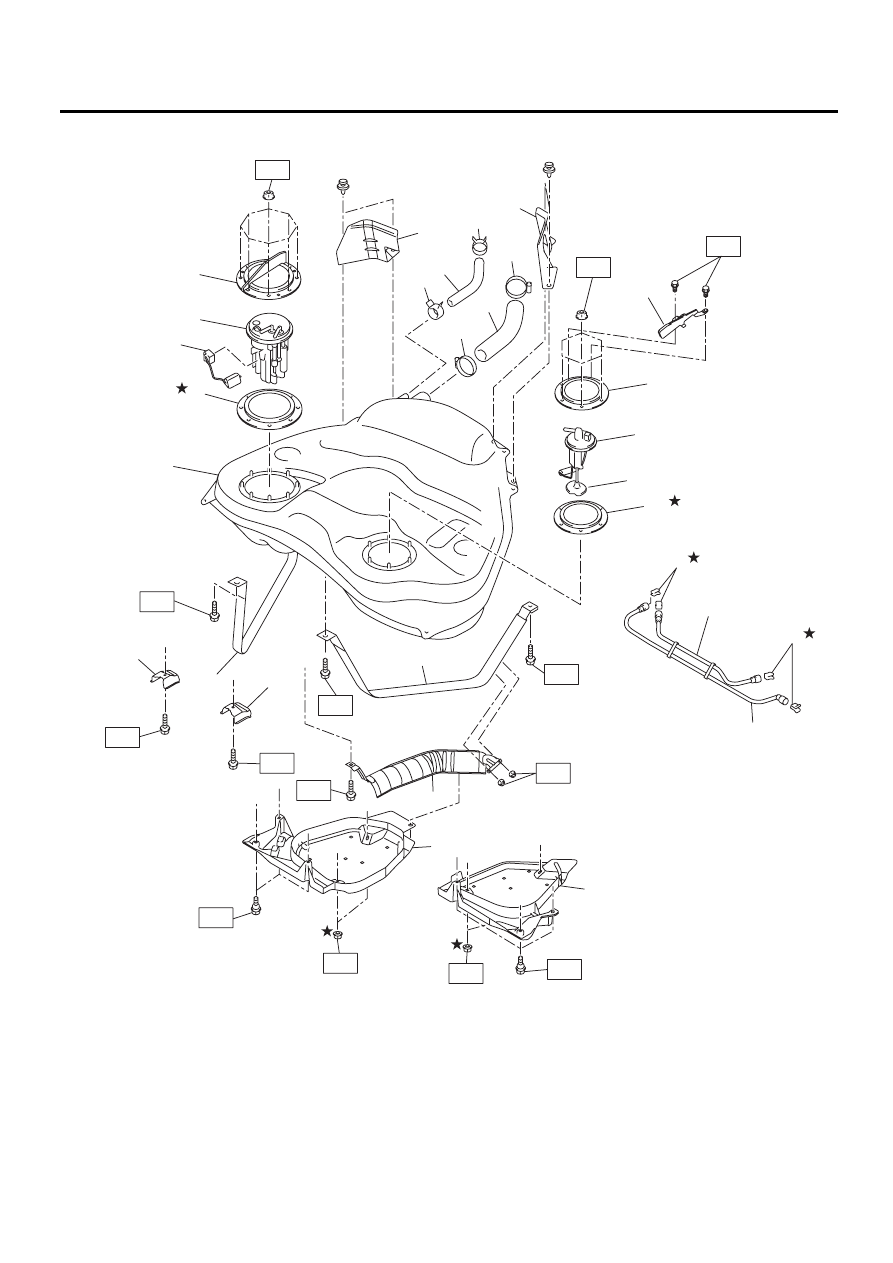

4. ТОПЛИВНЫЙ БАК

FU-03048

T1

T1

(12)

(5)

T4

T4

T3

T3

T3

T2

T3

T3

T4

(16)

(14)

(15)

(15)

(17)

(18)

(19)

(17)

(6)

(22)

(4)

(3)

(23)

(24)

(25)

(2)

(20)

(21)

(11)

(26)

(13)

(7)

(10)

(9)

(1)

T2

T3

(22)

T1

(8)

FU(H4SO)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Топливный бак

(12) Верхняя пластина вспомогатель-

ного датчика уровня топлива

(23) Теплозащитный экран

(2) Правый бандаж топливного

бака

(13) Прокладка вспомогательного

датчика уровня топлива

(24) Правый щиток топливного бака (пере-

дний)

(3) Левый бандаж топливного бака (14) Шланг заправочной горловины

(25) Левый щиток топливного бака (передний)

(4) Трубка подачи топлива

(15) Хомут

(26) Фильтр вспомогательного датчика

уровня топлива

(5) Защита вспомогательного дат-

чика уровня топлива

(16) Вентиляционный шланг





(6) Трубка струйного насоса

(17) Зажим

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(7) Узел топливного насоса

(18) Правый щиток топливного бака

(задний)

T1: 4,4 (0,45, 3,3)

(8) Верхняя пластина топливного

насоса

(19) Левый щиток топливного бака

(задний)

T2: 9 (0,9, 6,6)

(9) Прокладка топливного насоса (20) Правый стопор

T3: 17,5 (1,78, 12,9)

(10) Датчик уровня топлива

(21) Левый стопор

T4: 33 (3,4, 24,3)

(11) Вспомогательный датчик

уровня топлива

(22) Фиксатор
