ВПРЫСК ТОПЛИВА
(ТОПЛИВНЫЕ СИСТЕМЫ)

FU(H4SO)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Корпус дроссельной заслонки  ............................................................. 10

3.

Впускной коллектор  ............................................................................. 11

4.

Датчик температуры охлаждающей жидкости двигателя  ............... 19

5.

Датчик угла поворота коленчатого вала ............................................ 20

6.

Датчик положения распределительного вала  ................................... 21

7.

Датчик детонации  ................................................................................. 22

8.

Датчик положения дроссельной заслонки ......................................... 23

9.

Датчик абсолютного давления в коллекторе  .................................... 24

10.

Датчик массового расхода воздуха и температуры впускаемого
воздуха ................................................................................................... 25

11.

Клапан рециркуляции выхлопных газов ............................................. 26

12.

Топливный инжектор ............................................................................ 27

13.

Диагностический датчик давления масла системы управления
изменением подъема клапанов ............................................................30

14.

Датчик температуры масла  ..................................................................31

15.

Передний датчик кислорода (качества топливовоздушной смеси)   32

16.

Задний датчик кислорода .................................................................... 34

17.

Блок управления двигателем (ECM) ....................................................36

18.

Главное реле  ......................................................................................... 37

19.

Реле топливного насоса ....................................................................... 38

20.

Реле электронной дроссельной заслонки .......................................... 39

21.

Топливо .................................................................................................. 40

22.

Топливный бак  ...................................................................................... 42

23.

Заправочная труба  ............................................................................... 48

24.

Топливный насос ................................................................................... 50

25.

Датчик уровня топлива  ........................................................................ 52

26.

Вспомогательный датчик уровня топлива  ......................................... 53

27.

Топливный фильтр ................................................................................ 55

28.

Регулятор давления топлива ............................................................... 56

29.

Магистрали подачи топлива и отвода паров топлива  .......................57

30.

Общие принципы поиска неисправностей топливной системы ........ 60

FU(H4SO)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный
бак

Объем

64 л (16,9 галлонов США, 14,1 британских галлонов)

Место установки

Под задним сиденьем

Топливный
насос

Тип

Центробежный

Отключение при давлении на выходе

550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,8 — 123,3 фунтов/кв. дюйм)

Производительность насоса

125 л (33,0 галлона США, 34,1 британских галлона)/ч или более.

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

В баке

FU(H4SO)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

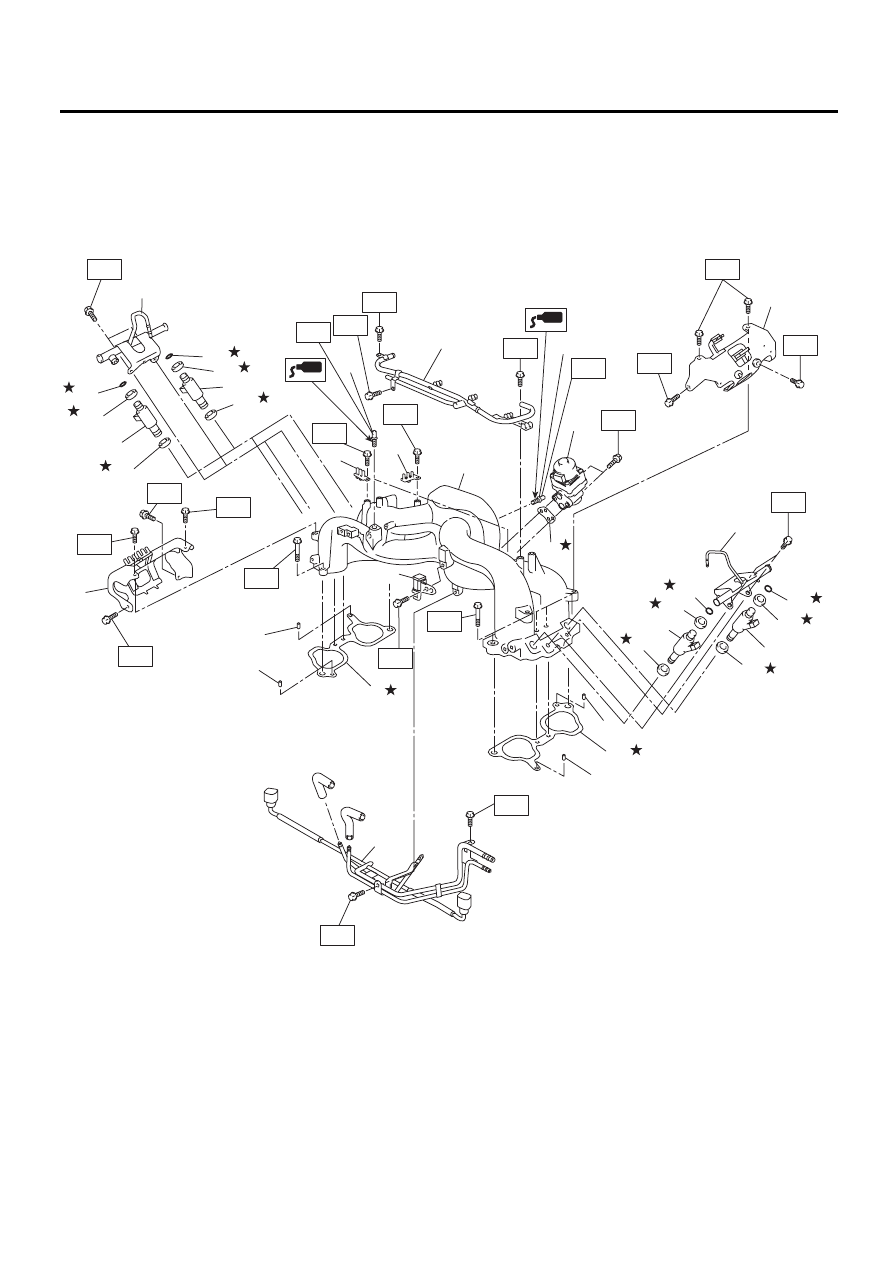

B: УЗЕЛ

1. ВПУСКНОЙ КОЛЛЕКТОР

FU-03461

T1

(4)

(1)

(13)

T3

T1

T1

T1

T2

T1

T3

T1

(5)

(17)

(12)

(19)

(10)

(9)

(11)

(12)

(10)

(9)

(11)

(7)

(18)

T3

T3

T3

T3

(6)

(14)

(15)

(3)

(3)

(16)

(2)

T3

T3

T3

T1

(14)

(15)

T2

T3

T4

T4

(3)

(3)

(8)

(12)

T3

(12)

(10)

(9)

(11)

(10)

(9)

(11)
