Subaru Legacy III (2000-2003 year). Manual - part 987





EI-50

EXTERIOR/INTERIOR TRIM

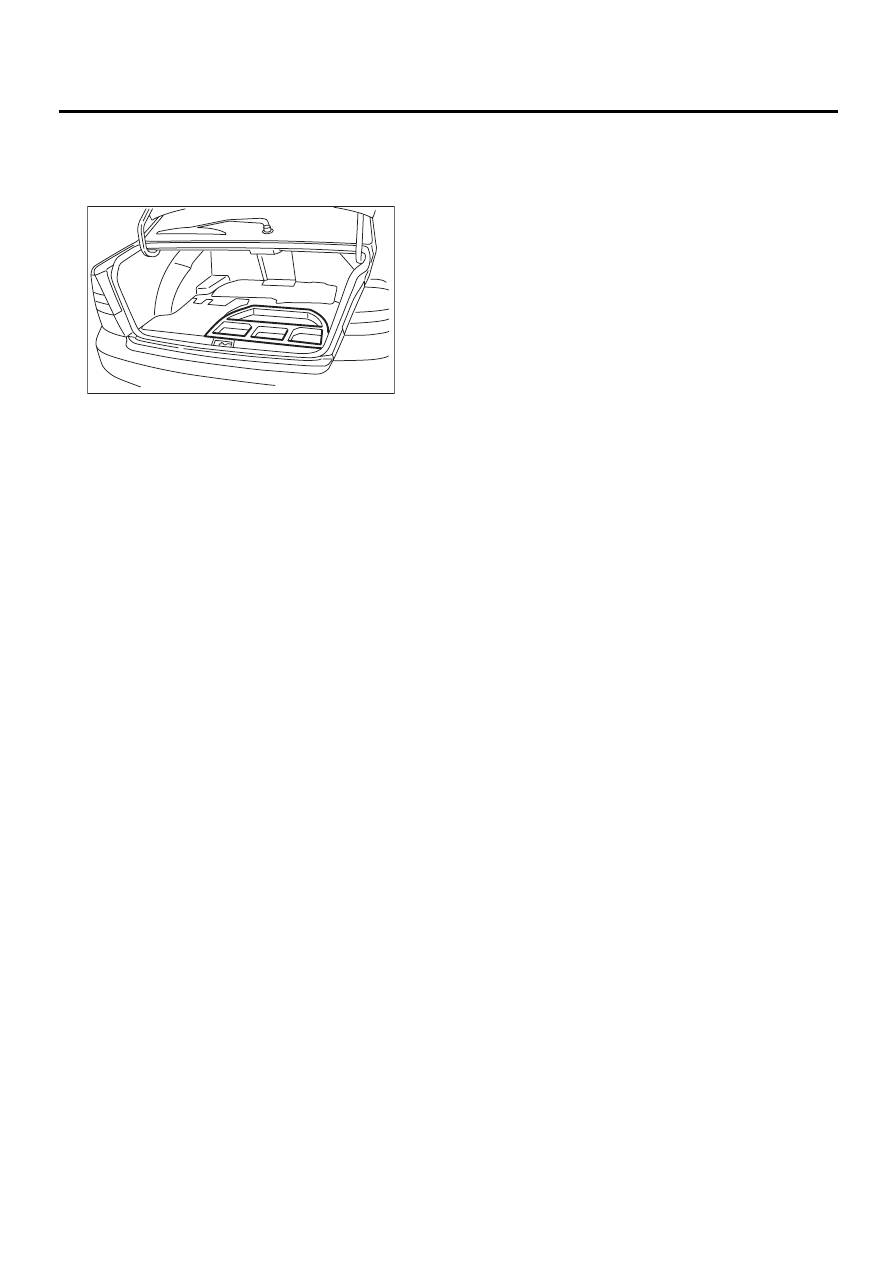

TRUNK ROOM MAT

28.Trunk Room Mat

A: REMOVAL

Draw out trunk room mat.

B: INSTALLATION

Install in the reverse order of removal.

EI-00219

EB-2

EXTERIOR BODY PANELS

GENERAL DESCRIPTION

1. General Description

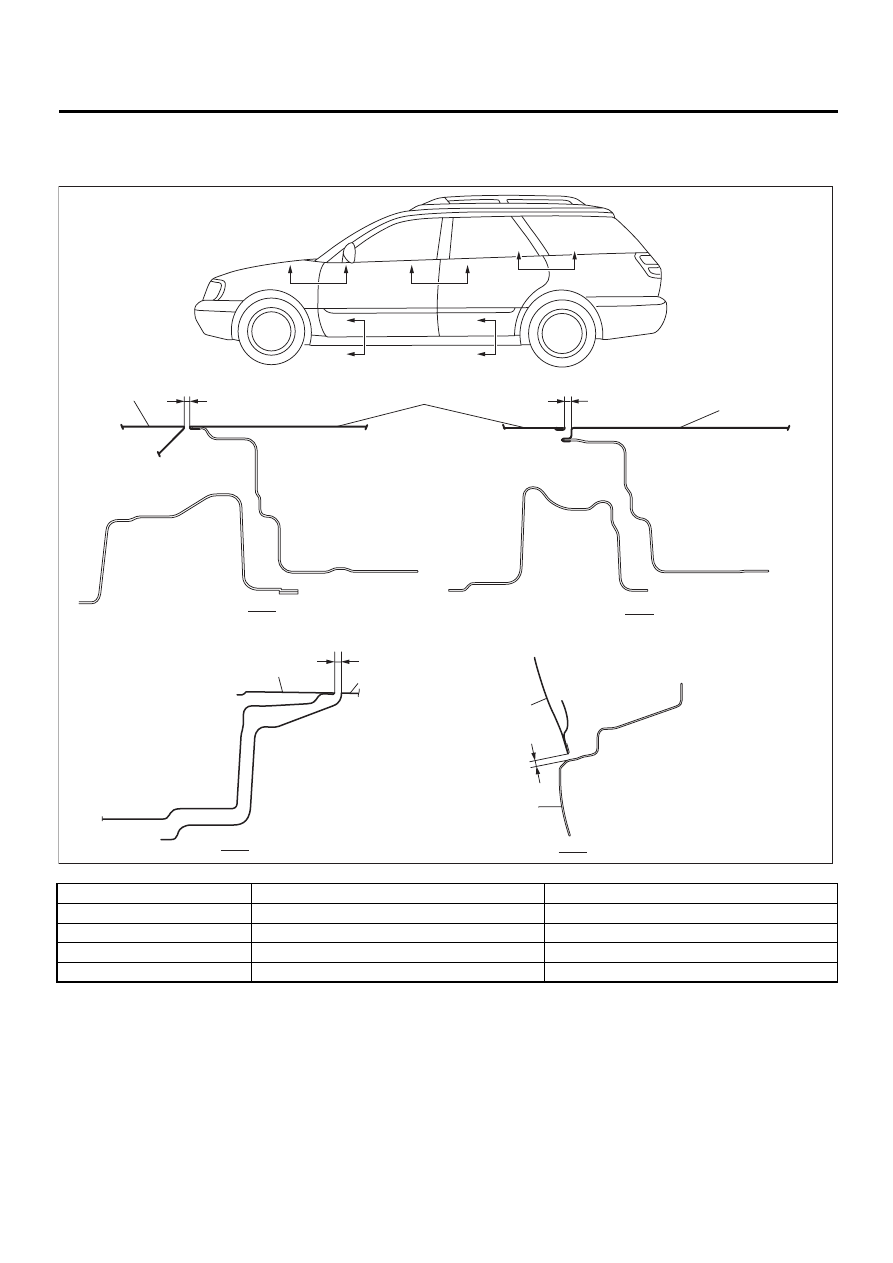

A: SPECIFICATIONS

Section

Part

Specification

A - A

(1) Front fender and (2) front door

4.6 ± 1.0 mm (0.181 ± 0.039 in)

B - B

(2) Front door and (3) rear door

5.1 ± 1.0 mm (0.201 ± 0.039 in)

C - C

(3) Rear door and (4) rear quarter

4.6 ± 1.0 mm (0.181 ± 0.039 in)

D - D

(5) Door panel and (6) side sill

4.8 ± 1.0 mm (0.189 ± 0.039 in)

EB-00088

A

B

D

D

C

( 1 )

( 2 )

( 3 )

A - A

B - B

( 3 )

( 4 )

( 5 )

( 6 )

C - C

D - D

EB-3

EXTERIOR BODY PANELS

GENERAL DESCRIPTION

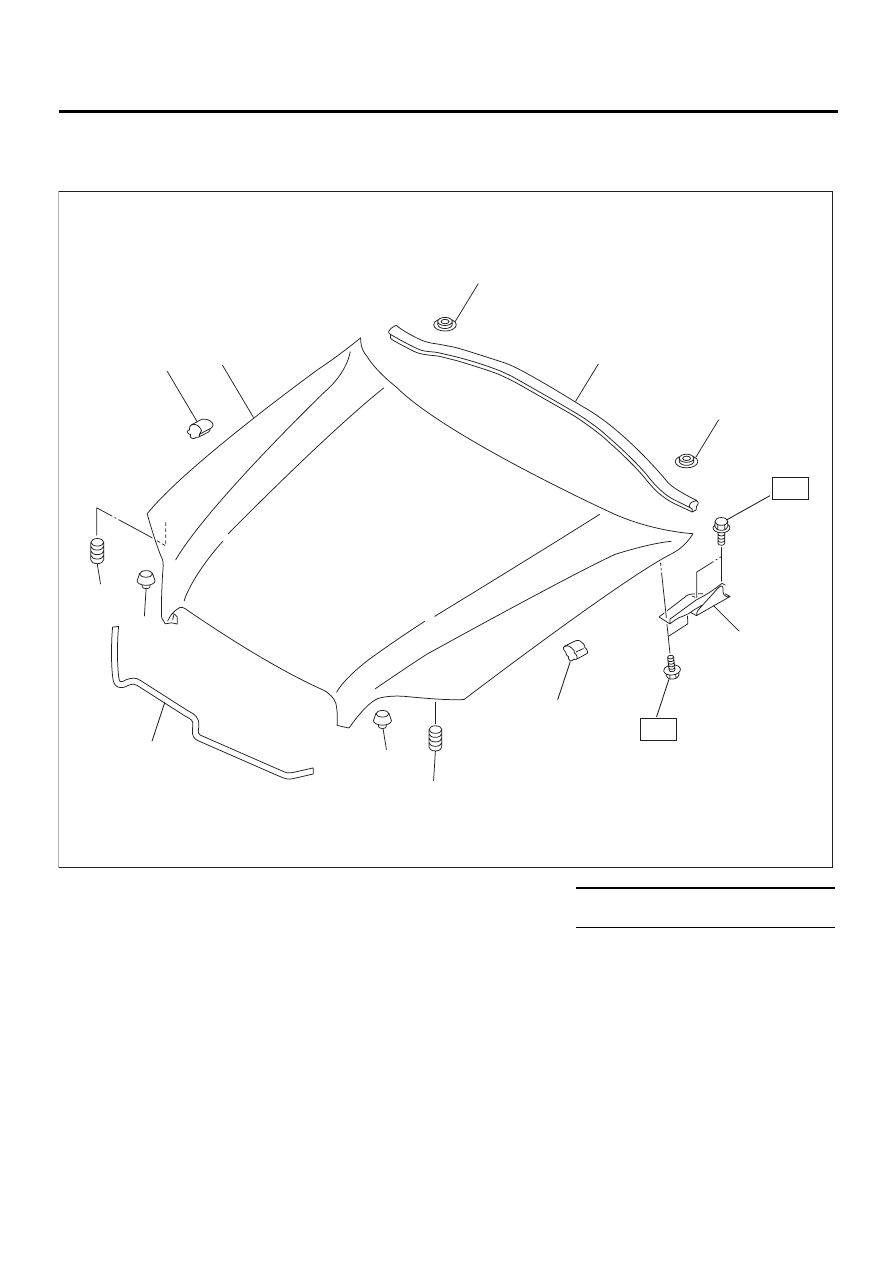

B: COMPONENT

1. FRONT HOOD

(1) Front hood

(5) Buffer A

Tightening torque: N·m (kgf-m, ft-lb)

(2) Seal (Front hood)

(6) Buffer B

T1: 24.5 (2.5, 18.1)

(3) Hinge

(7) Plug

(4) Buffer C

(8) Seal ASSY

EB-00039

( 1 )

( 2 )

( 3 )

T1

T1

( 4 )

( 4 )

( 5 )

( 5 )

( 6 )

( 6 )

( 7 )

( 7 )

( 8 )
