EI-46

EXTERIOR/INTERIOR TRIM

TRUNK TRIM

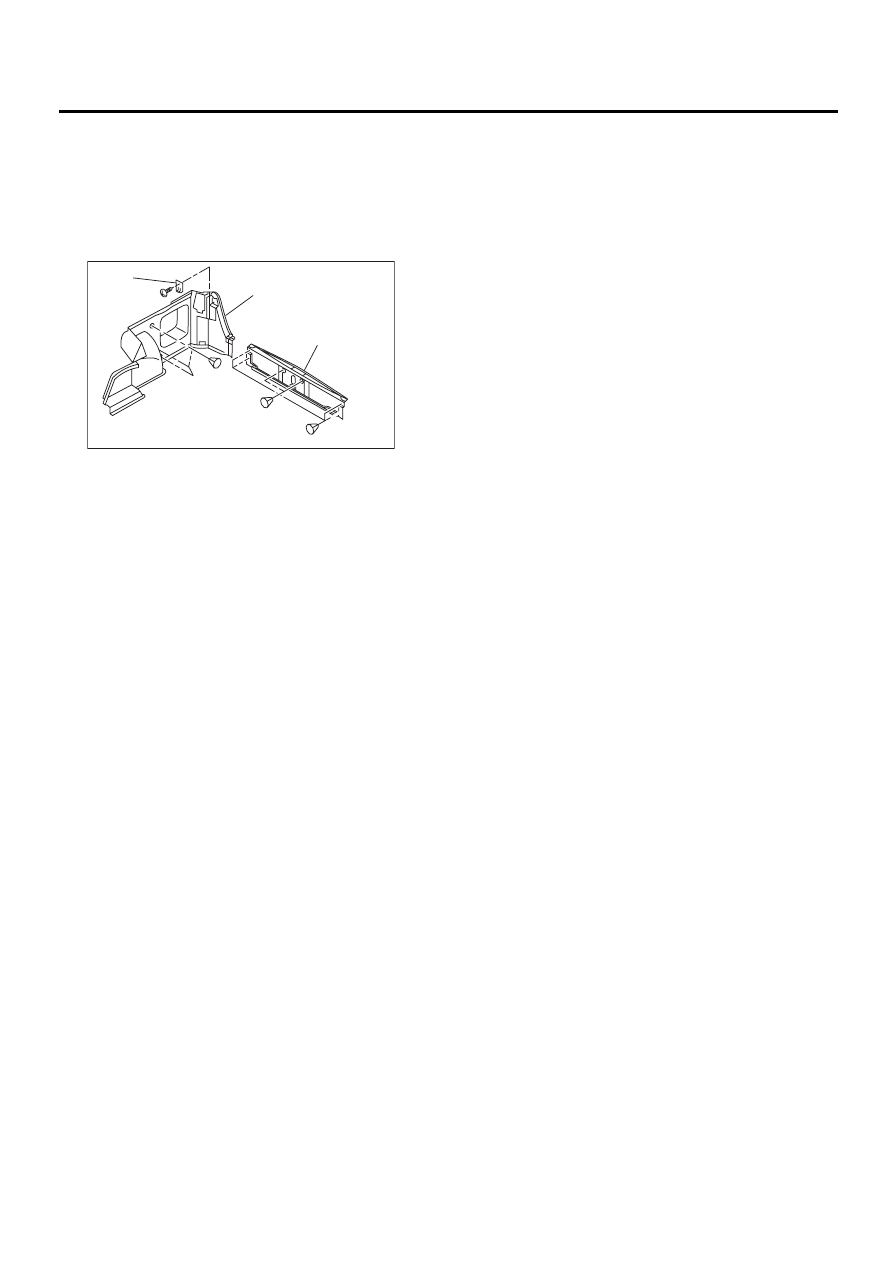

24.Trunk Trim

A: REMOVAL

1) Remove clips, and then detach trunk rear trim
(A).
2) Remove luggage hook (B) and clips, then detach
trunk side trim (C).

B: INSTALLATION

Install in the reverse order of removal.

EI-00216

( A )

( B )

( C )

EI-47

EXTERIOR/INTERIOR TRIM

TRUNK LID TRIM

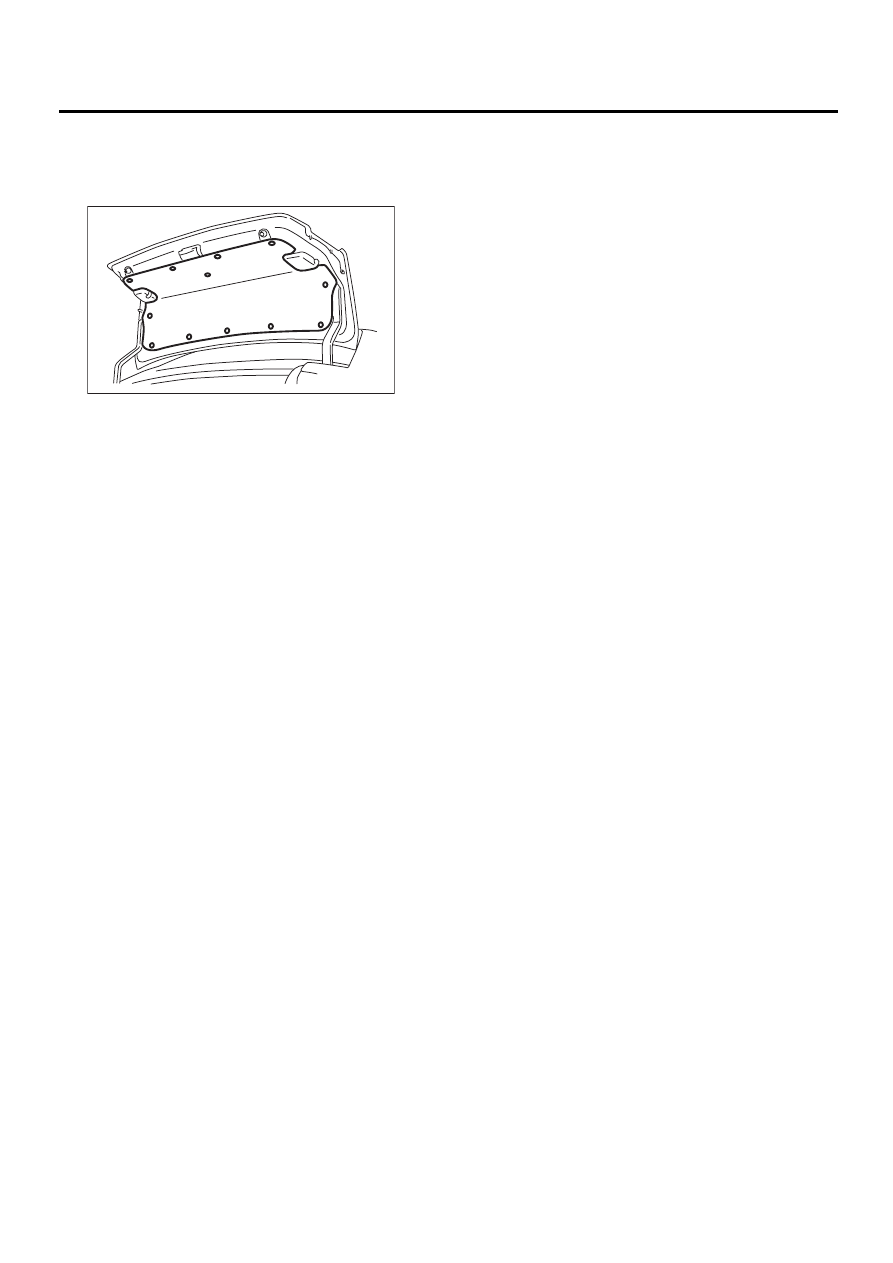

25.Trunk Lid Trim

A: REMOVAL

Remove clips and detach trunk lid trim (A).

B: INSTALLATION

Install in the reverse order of removal.

EI-00300

EI-48

EXTERIOR/INTERIOR TRIM

FLOOR MAT

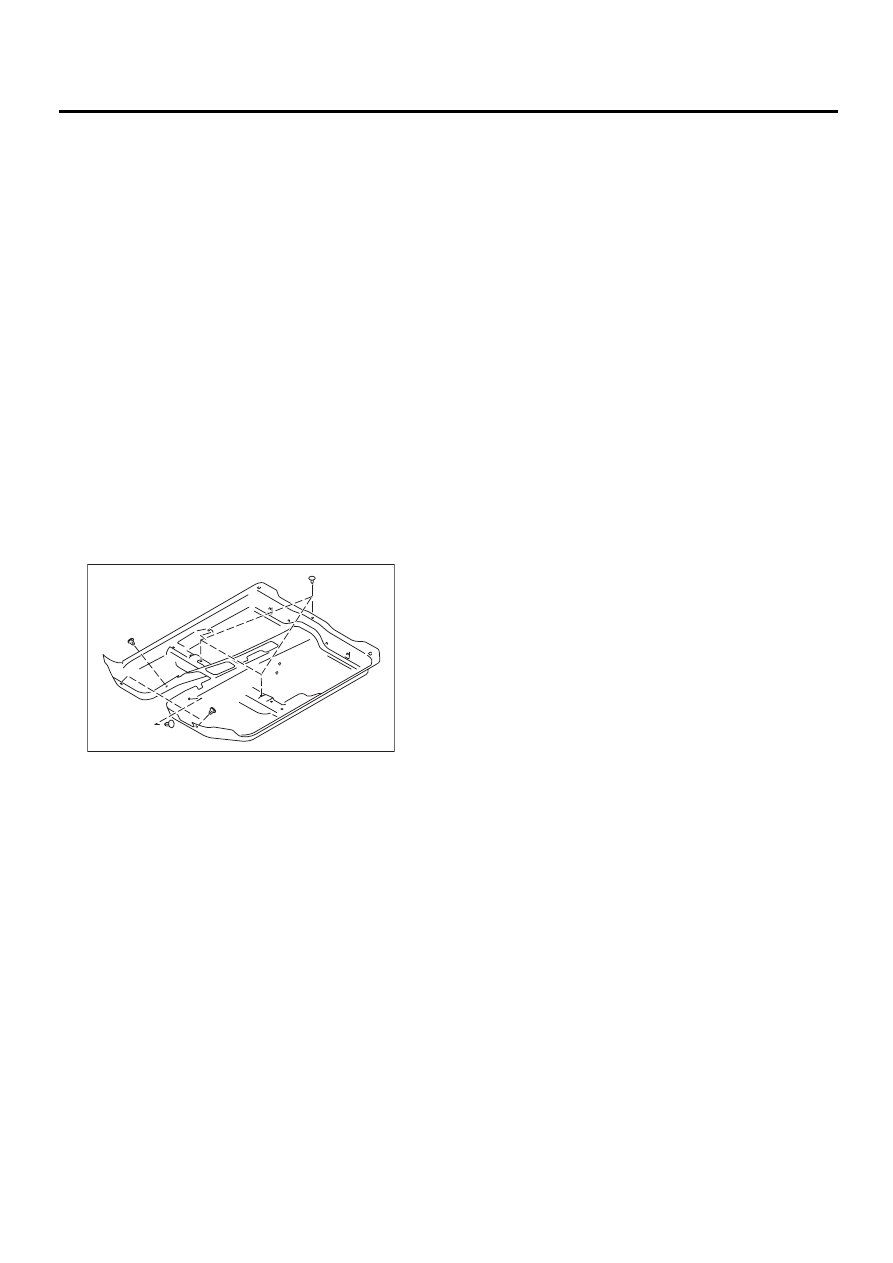

26.Floor Mat

A: REMOVAL

1) Remove front seats.  <Ref. to SE-7, REMOVAL,
Front Seat.>
2) Remove rear seat cushion.  <Ref. to SE-17, RE-
MOVAL, Rear Seat.>
3) Remove console box. <Ref. to EI-34, Console
Box.>
4) Remove front pillar lower trim, side sill rear up-
per cover and center pillar lower trim. <Ref. to EI-
39, REMOVAL, Lower Inner Trim.>
5) Remove clips from floor mat.

NOTE:
When pulling out edge, do not pull mat alone; pull
mat together with edge. Ply off two steel clips on
side sill front cover and one on side sill rear cover
using screwdriver.
6) Remove mat hook.
7) Remove mat from foot rest area.
8) Remove mat from rear heater duct.
9) Roll mat, and then take it out of opened rear
door.

B: INSTALLATION

Install in the reverse order of removal.

NOTE:
• Secure mat firmly with hook and Velcro tape.
• Insert mat edge firmly into the groove of side sill
cover.

EI-00217

EI-49

EXTERIOR/INTERIOR TRIM

LUGGAGE FLOOR MAT

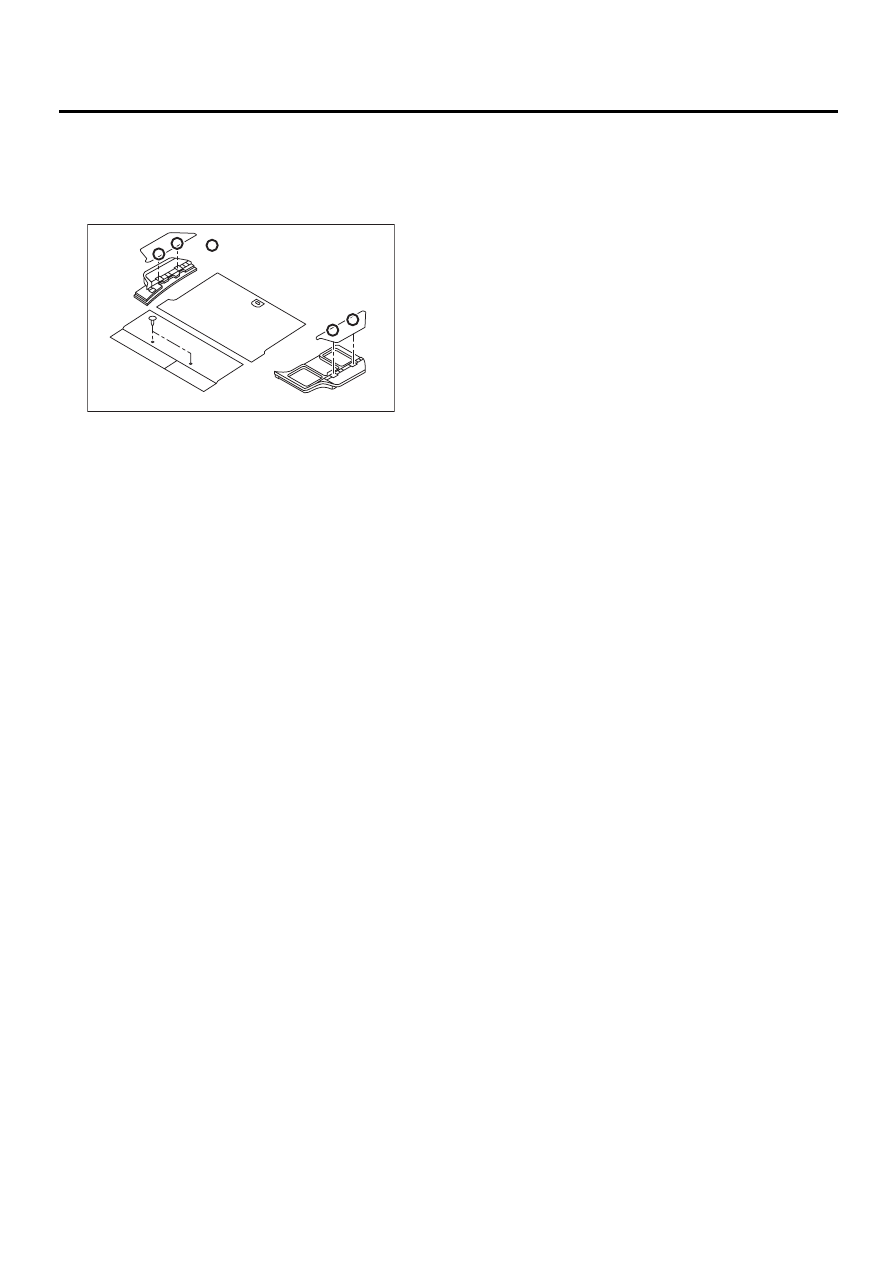

27.Luggage Floor Mat

A: REMOVAL

Remove clips, then detach rear floor mats and box-
es.

B: INSTALLATION

Install in the reverse order of removal.

(1) Clips

EI-00218

: ( 1 )
