Subaru Legacy III (2000-2003 year). Manual - part 946

BS-4

BODY STRUCTURE

DATUM POINTS

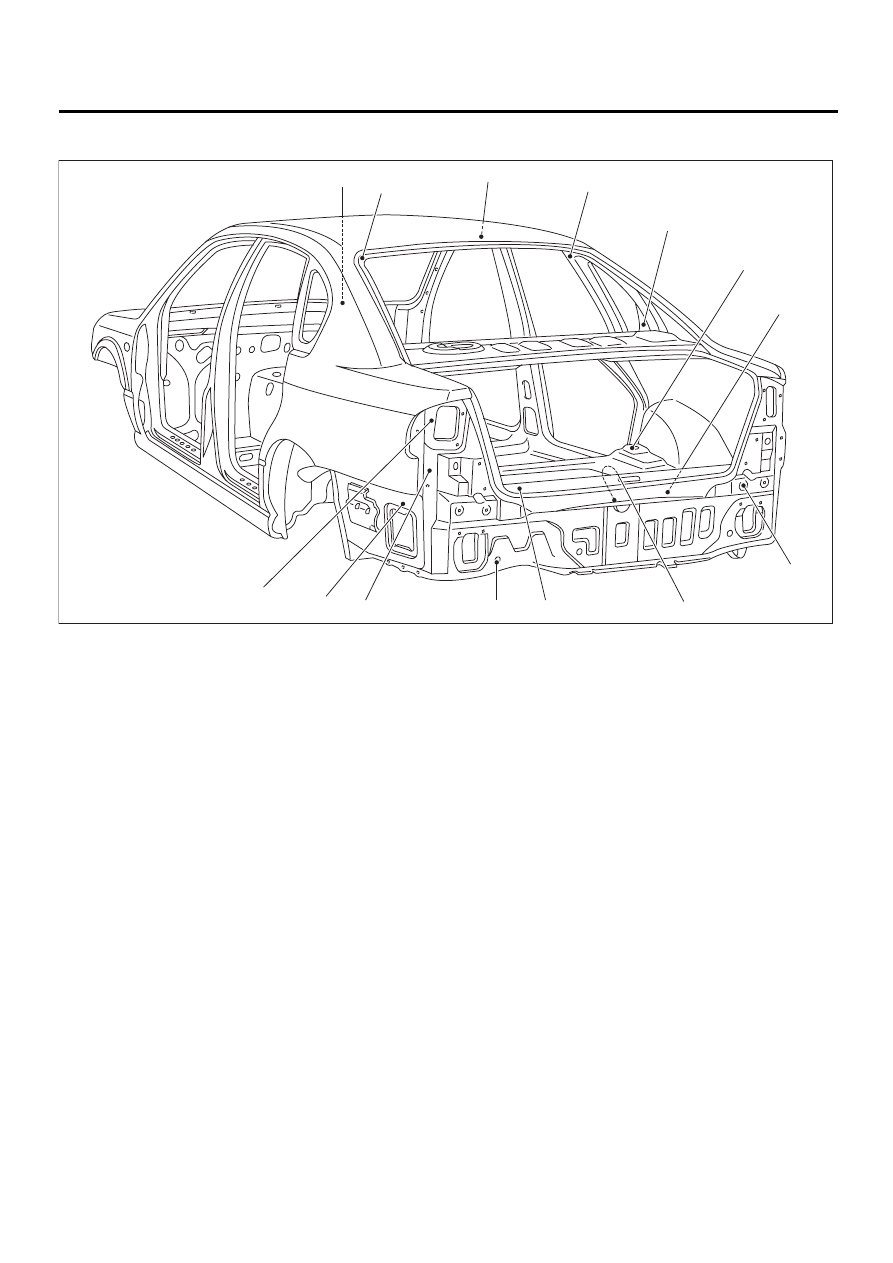

2. REAR SECTION

(38) Front panel instrument panel

attaching hole 18

×

 36 mm (0.71

×



1.42 in) dia. oblong hole

(90) Rear rale roof trim attaching hole

8 mm (0.31 in) dia.

(97) Trunk trim attaching hole at rear

skirt 7 mm (0.28 in) dia.

(91) Rear glass attaching hole

RH: 6.5 mm (0.256 in) dia.
LH: (6.5

×

 10 mm (0.256

×

 0.394

in) oval

(98) Rear bumper slider attaching hole

6.2 mm (0.244 in) dia.

(46) Rear/front shock absorber floor

side attaching hole 13 mm (0.51
in) dia.

(99) Rear combination light mounting

hole 8 mm (0.31 in) dia.

(83) Rear skirt outer burring hole 20

mm (0.79 in) dia.

(93) Rear panel inner trim attaching

hole (UPR) 8 mm (0.31 in) dia.

(100) Rear bumper beam attaching hole

8.2 mm (0.323 in) dia.
RH: 8.2 mm (0.323 in)
LH: 8.2

×

 12 mm (0.323

×

 0.472

in) oval

(84) Rear extension attaching hole 6.2

mm (0.244 in) dia.

(94) Rear panel inner trim attaching

hole (LWR) 8 mm (0.31 in) dia.

(86) Reinforce striker trim attaching

hole 7 mm (0.28 in) dia.

(95) Rear bumper attaching hole 12.5

×

 17 mm (0.492

×

 0.669 in) dia.

oblong hole

BS-00065

(86)

(100)

(91)

(46)

(93)

(94)

(95)

(83)

(84)

(98)

(97)

(38)

(99)

(90)

BS-5

BODY STRUCTURE

DATUM POINTS

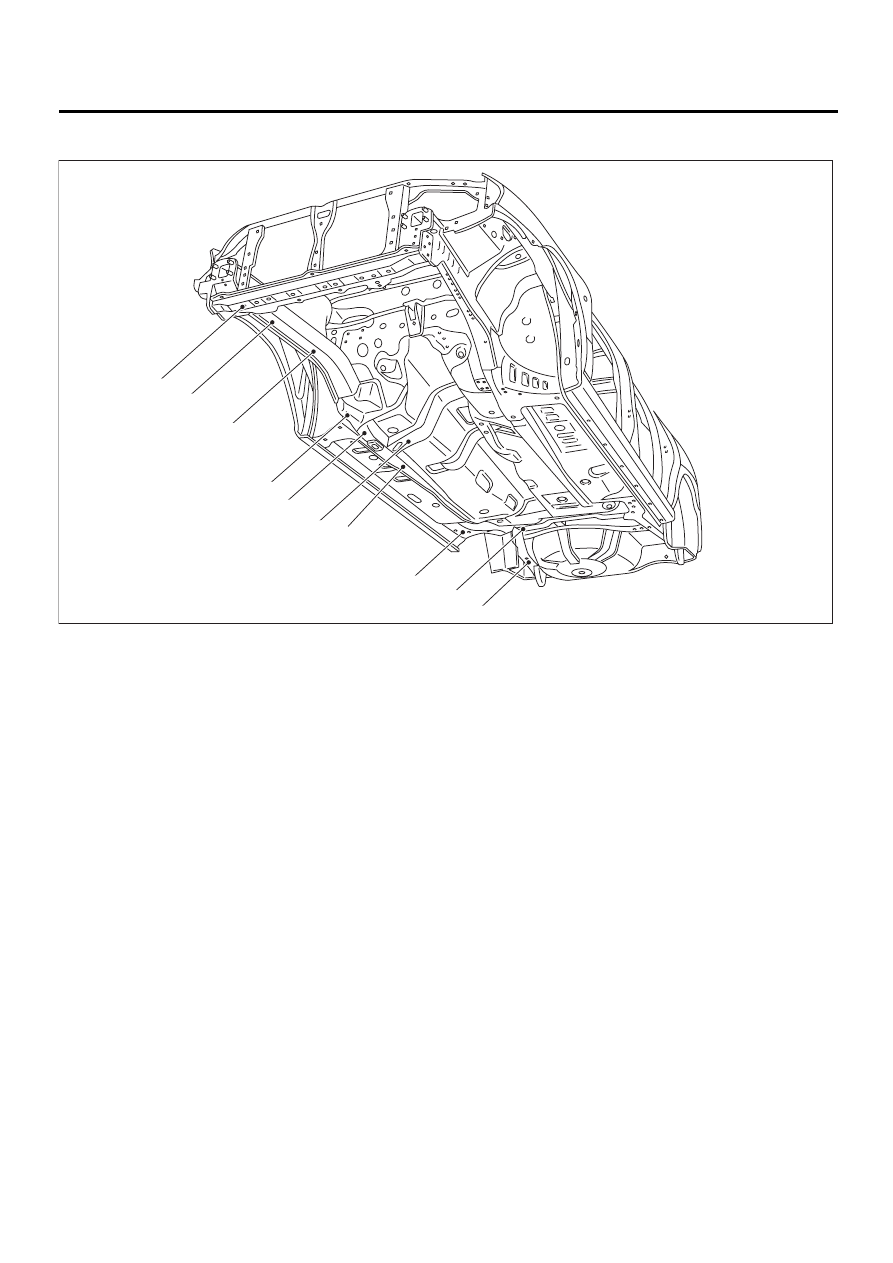

3. UNDERBODY SECTION

(50) Radiator panel (LWR) frame

gauge hole 15 mm (0.59 in) dia.

(54) Front side frame (Rr) gauge hole

20 mm (0.79 in) dia.

(58) Reinforcement crossmember B

hole RH: 15 mm (0.59 in) dia., LH:
12 mm (0.47 in) dia.

(51) Front side frame (Ft) gauge hole

20 mm (0.79 in) dia.

(55) Crossmember front floor gauge

hole M10

(59) Frame rear floor side gauge hole

30 mm (1.18 in) dia.

(52) Front side frame (Ft) gauge hole

20 mm (0.79 in) dia.

(56) Front side frame (Rr) gauge hole

18 mm (0.71 in) dia.

(53) Front suspension bracket COMPL

securing nut (M14)

(57) Frame rear floor side gauge hole

25 mm (0.98 in) dia.

BS-00066

(51)

(52)

(53)

(54)

(55)

(56)

(57)

(58)

(59)

(50)

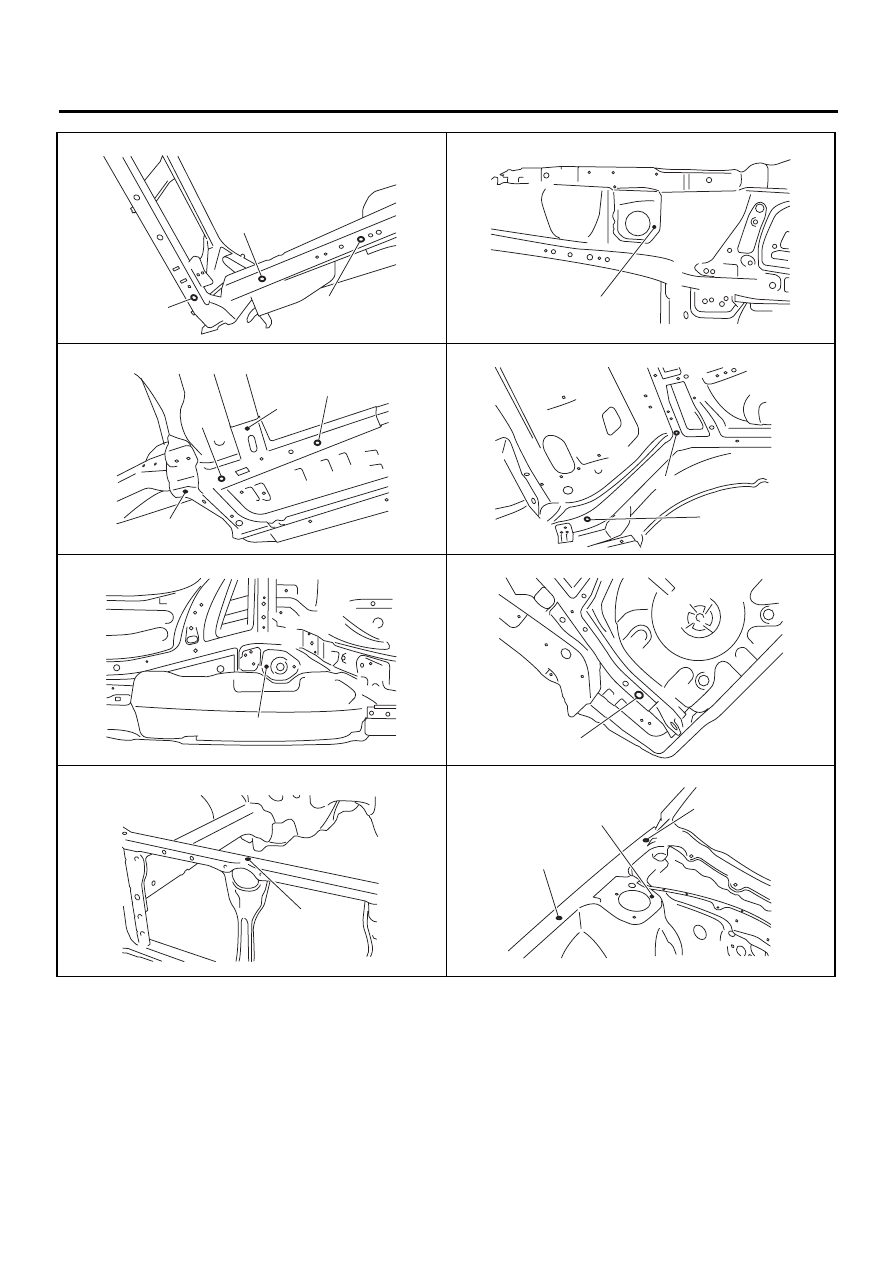

BS-6

BODY STRUCTURE

DATUM POINTS

BS-00486

(51)

(52)

(50)

BS-00490

( 9 )

BS-00487

(53)

(56)

(55)

(54)

BS-00491

(57)

(58)

BS-00488

(46)

(59)

BS-00492

BS-00489

( 1 )

BS-00493

( 8 )

( 9 )

(10)

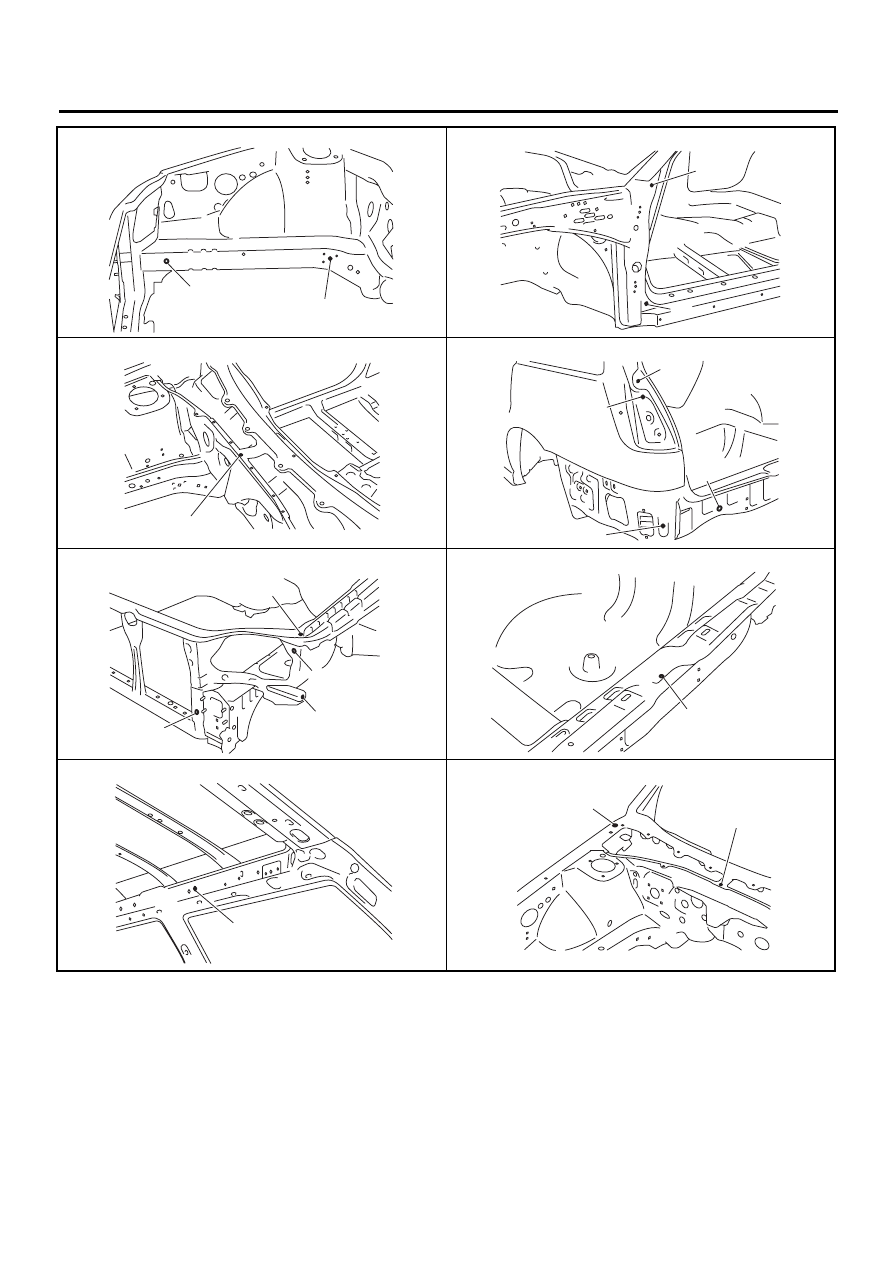

BS-7

BODY STRUCTURE

DATUM POINTS

BS-00494

( 6 )

( 7 )

BS-00498

(13)

(14)

BS-00495

(11)

BS-00499

(47)

(49)



(72)

(34)

BS-00496

( 3 )

( 4 )

( 5 )

(60)

BS-00500

(48)

BS-00497

(43)

BS-00501

 (11)

(10)
