BS-8

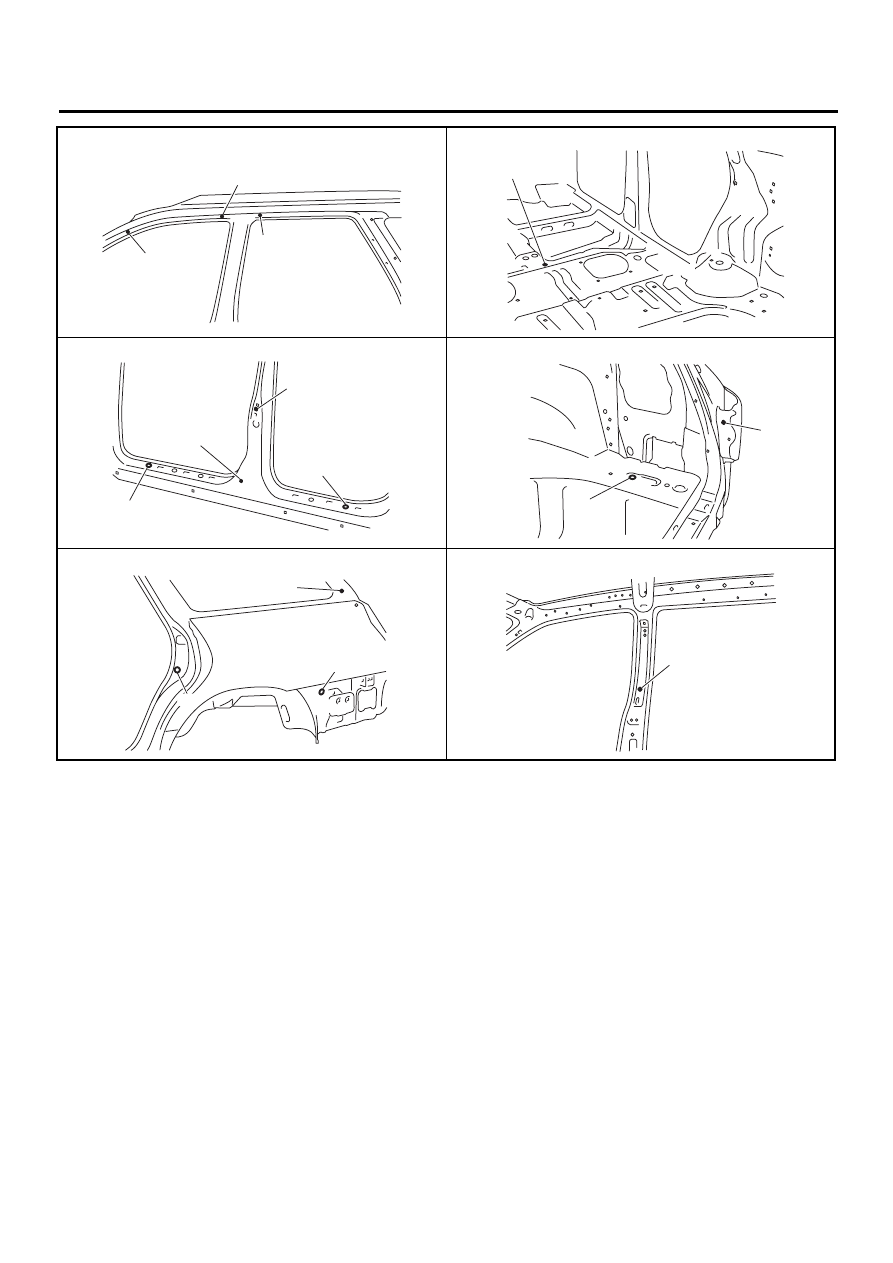

BODY STRUCTURE

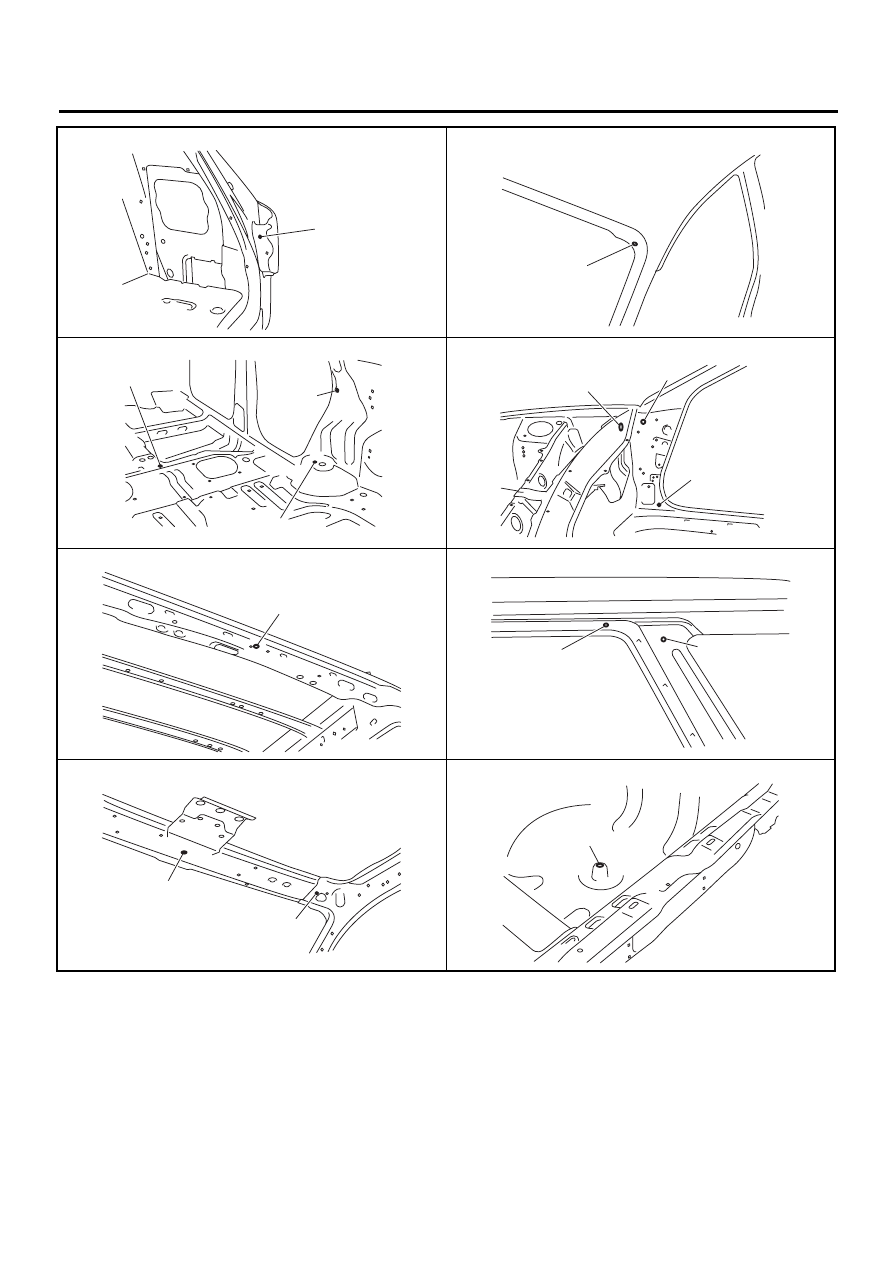

DATUM POINTS

BS-00502

 (70)

BS-00506

 (67)

BS-00503

 (65)

(41)

 (46)

BS-00507

(40)

(38)

(39)

BS-00504

(45)

BS-00508

(42)

 (24)

BS-00505

(12)

 (17)

BS-00509

(25)

BS-9

BODY STRUCTURE

DATUM POINTS

BS-00510

(18)

(19)

(16)

BS-00513

(41)

BS-00511

(64)

(20)

(15)

(22)

BS-00514

(70)

(26)

BS-00512

(44)

(36)

(23)

BS-00515

(21)

BS-10

BODY STRUCTURE

DATUM DIMENSIONS

3. Datum Dimensions

A: MEASUREMENT

Refer to LOCATION for details on measurement
points. <Ref. to BS-3, LOCATION, Datum Points.>

NOTE:

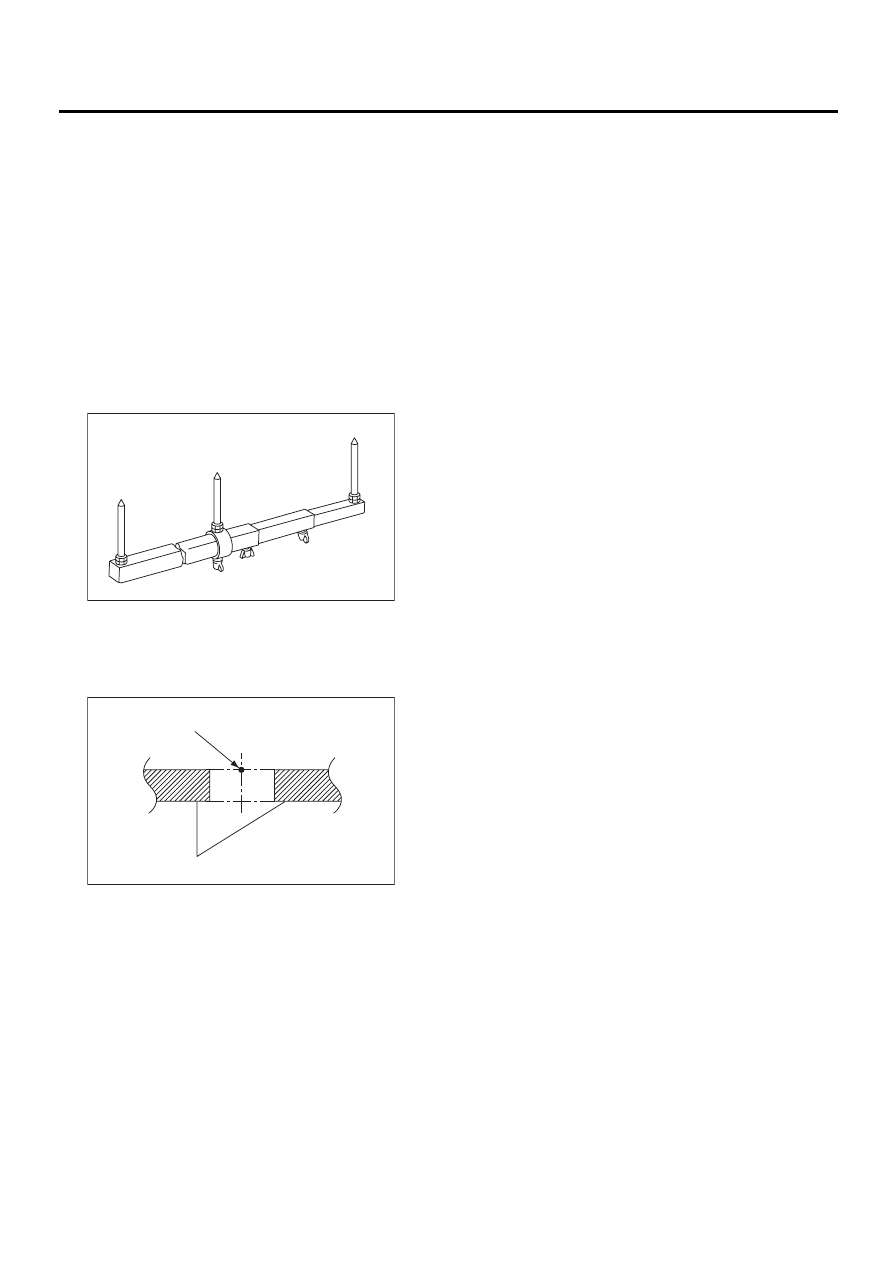

• Using a tram tracking gauge, measure all the di-
mensions.
• When using a tape measure, carefully measure
dimensions without letting the tape measure sag or
twist.
• Measure the linear dimensions between cores of
holes.
• Suffixes  “RH” and “LH” indicate right-hand and
left-hand.

• Measure at the center of the circle around the
outside of the body panel.

(1) Tram tracking gauge

(1) Outside

(2) Inside

(3) Datum point

(4) Body panel

BS-00097

( 1 )

BS-00098

( 1 )

( 2 )

( 3 )

( 4 )

BS-11

BODY STRUCTURE

DATUM DIMENSIONS

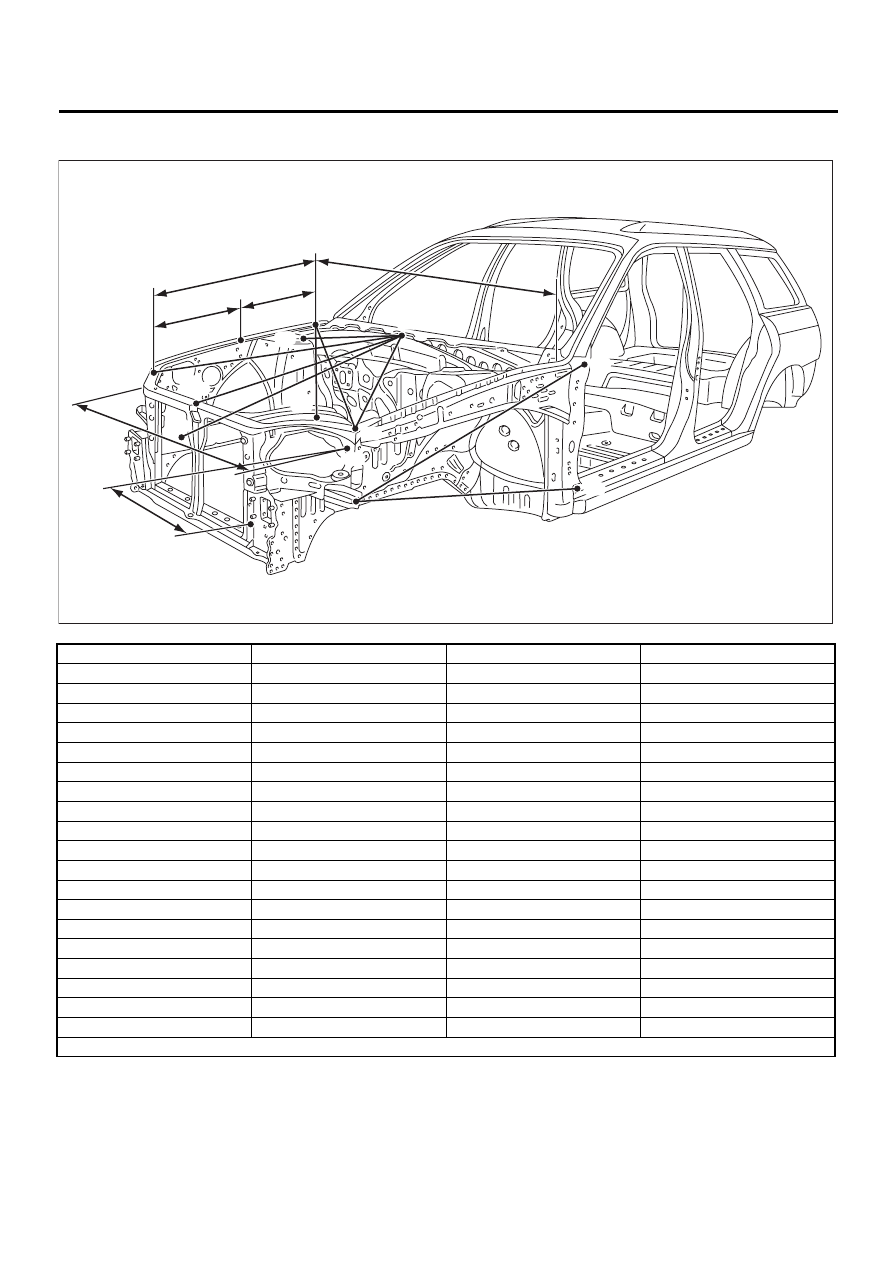

1. FRONT STRUCTURE

Point to point

Dimension

Point to point

Dimension

(11) to (1)

888 (34.96)

(4) RH to (4) LH

1,320 (51.97)

(11) to (9) RH

519 (20.43)

(5) RH to (4) LH

1,073 (42.24)

(11) to (9) LH

519 (20.43)

(5) LH to (4) RH

1,073 (42.24)

(11) to (6) RH

950 (37.40)

(60) RH to (13) RH

1,179 (46.42)

(11) to (6) LH

950 (37.40)

(60) LH to (13) LH

1,179 (46.42)

(11) to (3) RH

1,008 (39.68)

(60) RH to (14) RH

1,135 (44.68)

(11) to (3) LH

1,008 (39.68)

(60) LH to (14) LH

1,135 (44.68)

(10) RH to (3) RH

897 (35.31)

(10) RH to (3) LH

1,679 (66.10)

(10) RH to (8) RH

504 (19.84)

(10) LH to (3) RH

1,679 (66.10)

(10) LH to (8) LH

504 (19.84)

(8) RH to (8) LH

1,398 (55.04)

(9) RH to (9) LH

1,020 (40.16)

(8) RH to (10) LH

1,519 (59.80)

(6) RH to (6) LH

740 (29.13)

(8) LH to (10) RH

1,519 (59.80)

(6) RH to (10) LH

1,522 (59.92)

(3) RH to (8) LH

1,439 (56.65)

(6) LH to (10) RH

1,522 (59.92)

(3) LH to (8) RH

1,439 (56.65)

(8) RH to (3) RH

395 (15.55)

(7) RH to (7) LH

870 (34.25)

(8) LH to (3) LH

395 (15.55)

(7) RH to (6) LH

943 (37.13)

(10) RH to (10) LH

1,470 (57.87)

(7) LH to (6) RH

943 (37.13)

(3) RH to (3) LH

1,370 (53.94)

(7) RH to (10) LH

1,322 (52.05)

(5) RH to (5) LH

720 (28.35)

(7) LH to (10) RH

1,322 (52.05)

Unit: mm (in)

BS-00099

( 1 )

( 3 )

( 3 )

( 4 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

(10)

(11)

(13)

(14)

(60)
