A: DTC 21 OR –21 (IN-VEHICLE SENSOR)

TROUBLE SYMPTOM:
When turning AUTO switch to ON, blower fan speed, outlet port and inlet port is not changed.

NOTE:
If DTC 21 or –21 appears on the display, replace the A/C control module. The in-vehicle sensor is built into
the A/C control module and cannot be replaced as a single unit.

AC-66

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

B: DTC 22 OR –22 (AMBIENT SENSOR)

TROUBLE SYMPTOM:
Fan speed, outlets and inlets are not switched when AUTO or ECON switch is ON.

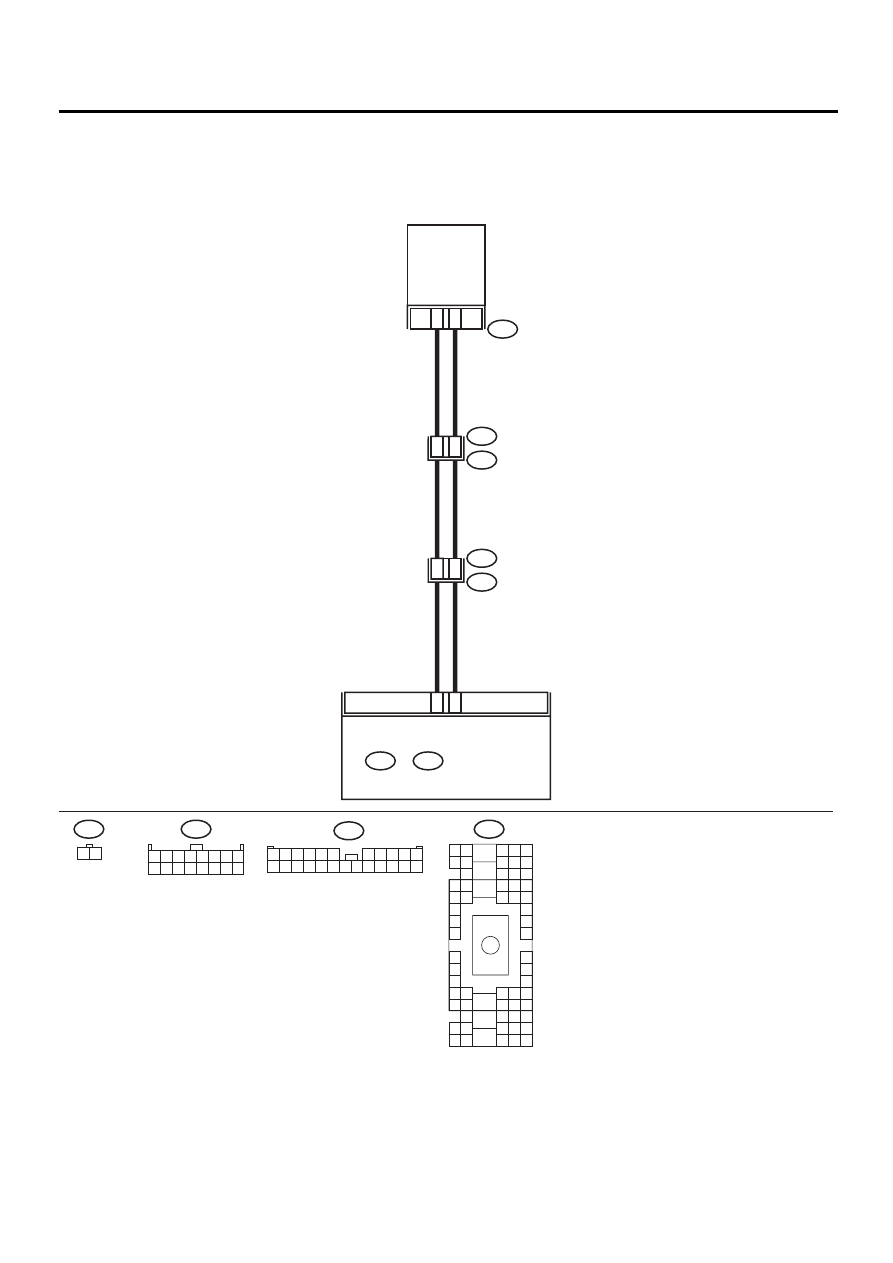

WIRING DIAGRAM:

AC-00373

A11

A10

F78

F2

B100

B36

i1

1

2

AMBIENT

SENSOR

4

3

D6

E6

F78

1 2

i48

A:

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

i49

B:

i48

A:

AUTO A/C

CONTROL MODULE

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

F2

1

12

9

8

7

6

17

5

4

3

2

14

13

15 16

18

21

20

19

22 23 24

11

10

AC-67

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

Step

Value

Yes

No

1

CHECK AMBIENT SENSOR.
1) Turn ignition switch to OFF.
2) Disconnect connector from ambient sensor.
3) Measure resistance connector terminals of

ambient sensor.

Terminals

No. 1 — No. 2:

Is the measured value same as the speci-
fied value?

Approx. 1.7 k

Ω

 at 25

°

C (77

°

F) Go to step 2.

Replace ambient
sensor.

2

CHECK INPUT SIGNAL FOR AMBIENT SEN-
SOR.
1) Turn ignition ON.
2) Measure voltage between ambient sensor

harness connector terminals.

Connector & terminal

(F78) No. 2 (+) — No. 1 (-):

Is the measured value same as the speci-
fied value?

Approx. 4.5 V

Go to step 6.

Go to step 3.

3

CHECK OUTPUT SIGNAL FROM A/C CON-
TROL MODULE.
1) Turn ignition switch to OFF.
2) Pull out A/C control panel.
3) Disconnect connector from ambient sensor.
4) Turn ignition switch to ON.
5) Measure voltage between connector termi-

nals of A/C control module.

Connector & terminal

(i48) No. 11 (+) — No. 10 (-):

Is the measured value same as the speci-
fied value?

Approx. 4.5 V

Go to step 4.

Go to step 6.

4

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND AMBIENT
SENSOR.
1) Turn ignition switch to OFF.
2) Disconnect connectors from A/C control

module.

3) Measure resistance of harness between A/

C control module and ambient sensor.

Connector & terminal

(F78) No. 1 — (i48) No. 10:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 5.

Repair harness
between A/C con-
trol module and
ambient sensor.

5

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND AMBIENT
SENSOR.
Measure resistance of harness between A/C
control module and ambient sensor.

Connector & terminal

(F78) No. 2 — (i48) No. 11:

Is the measured value less than the specified
value?

1

Ω

Go to step 6.

Repair harness
between A/C con-
trol module and
ambient sensor.

6

CHECK POOR CONTACT.
Check poor contact in A/C control module con-
nector.
Is there poor contact in connector?

There is no poor contact.

Replace A/C con-
trol module.

Repair connector.
