AC-68

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

C: DTC 23 OR –23 (EVAPORATOR SENSOR)

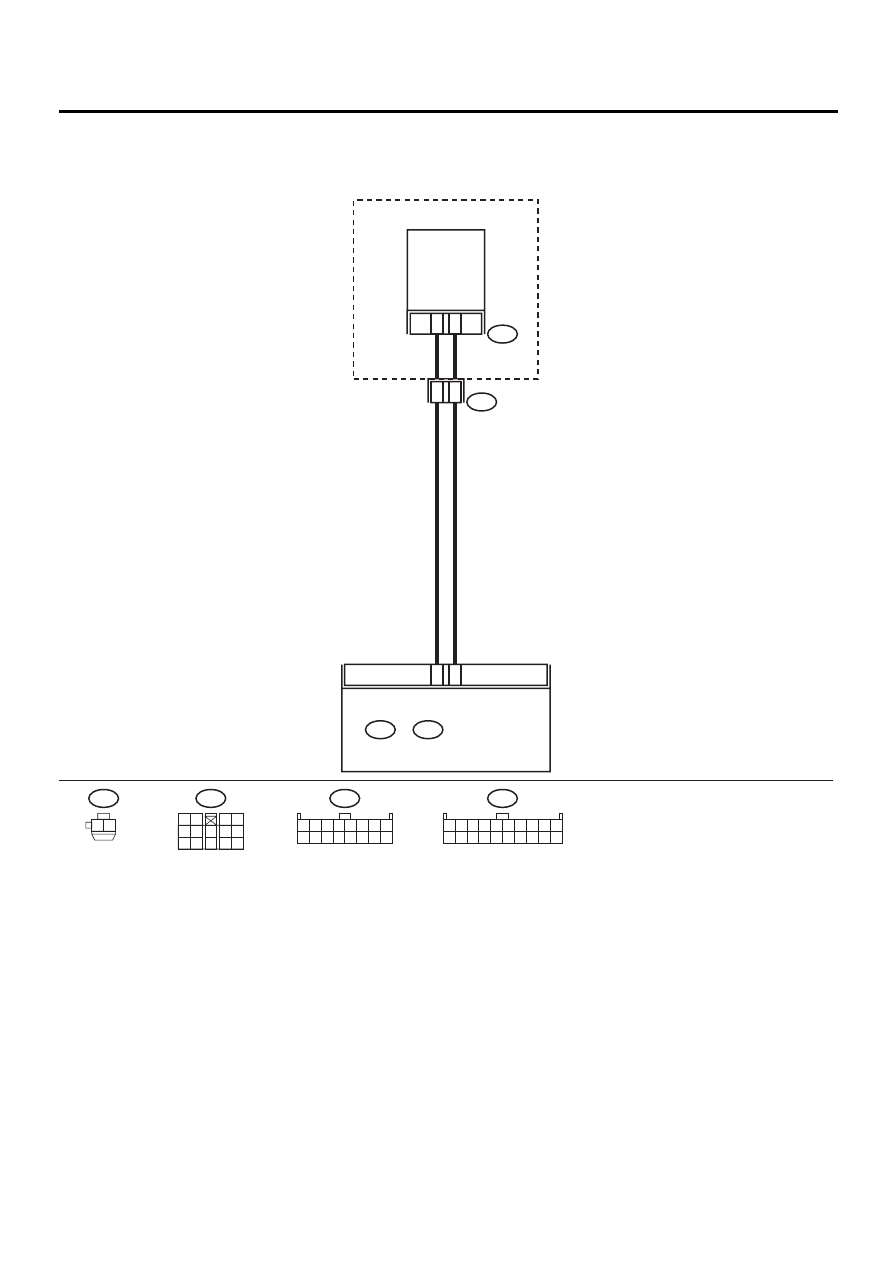

WIRING DIAGRAM:

AC-00374

A12

A10

A

i52

2

1

EVAPORATION

THRMO SWITCH

BLOWER MODULE

9

10

i49

B:

i48

A:

AUTO A/C

CONTROL MODULE

A

i52

1 2

3 4

5 6

7

8 9

10 11 12 13 14

i49

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

i48

B:

A:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2

AC-69

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

Step

Value

Yes

No

1

CHECK EVAPORATOR SENSOR.
1) Turn ignition switch to OFF.
2) Remove glove box.
3) Disconnect connector from evaporator sen-

sor.

4) Measure resistance between connector ter-

minals of evaporator sensor.

Terminals

No. 1 — No. 2:

Is the measured value within the specified
value?

Approx. 1.8 to 2.0 k

Ω

 at 20

°

C

(68

°

F)

Go to step 2.

Replace evapora-
tor sensor.

2

CHECK INPUT SIGNAL FOR EVAPORATOR
SENSOR.
1) Turn ignition switch to ON.
2) Measure signal voltage between connector

terminal of evaporator sensor and chassis
ground.

Connector & terminal

(A) No. 2 (+) — Chassis ground (

−−−−

):

Is the measured value same as the speci-
fied value?

Approx. 3.3 V

Go to step 6.

Go to step 3.

3

CHECK OUTPUT SIGNAL FROM A/C CON-
TROL MODULE.
1) Turn ignition switch to OFF.
2) Pull out A/C control module.
3) Turn ignition switch to ON.
4) Measure voltage between A/C control mod-

ule connector terminals.

Connector & terminal

(i48) No. 12 (+) — No. 10 (-):

Is the measured value same as the speci-
fied value?

Approx. 3.3 V

Go to step 4.

Go to step 6.

4

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND EVAPORA-
TOR SENSOR.
1) Turn ignition switch to OFF.
2) Disconnect connectors from A/C control

module.

3) Measure resistance of harness between A/

C control module and evaporator sensor.

Connector & terminal

(i48) No. 12 — (A) No. 2:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 5.

Repair harness
between A/C con-
trol module and
evaporator sensor.

5

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND EVAPORA-
TOR SENSOR.
Measure resistance of harness between A/C
control module and evaporator sensor.

Connector & terminal

(i48) No. 10 — (A) No. 1:

Is the measured value less than the specified
value?

1

Ω

Go to step 6.

Repair harness
between A/C con-
trol module and
evaporator sensor.

6

CHECK POOR CONTACT.
Check poor contact in A/C control module con-
nector.
Is there poor contact in connector?

There is no poor contact.

Replace A/C con-
trol module.

Repair connector.

AC-70

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

D: DTC 25 OR –25 (SUNLOAD SENSOR)

TROUBLE SYMPTOM:
• Sensor identified that sunlight is at maximum. Then, A/C system is controlled to COOL side.
• Sensor identified that sunlight is at minimum. Then, A/C system is controlled to HOT side.

NOTE:
When the sunload sensor is checked inside the passenger compartment or in the shade, DTC “25” may ap-
pear on the indicator. Always check the sunload sensor in a place where it senses direct sunlight.
WIRING DIAGRAM:

AC-00375

A4

A5

i51

2

1

SUNLOAD

SENSOR

i51

1 2

i48

A:

i49

B:

i48

A:

AUTO A/C

CONTROL MODULE

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

AC-71

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (RHD

MODEL)

Step

Value

Yes

No

1

CHECK SUNLOAD SENSOR.
1) Turn ignition switch to OFF.
2) Remove sunload sensor.  <Ref. to AC-48,

REMOVAL, Sunload Sensor (Auto A/C).>

3) Turn ignition switch ON.
4) Measure sunload sensor input voltage.

Connector & terminal

(i51) No. 2 (+) — No. 1 (-):

Is the measured value same as the speci-
fied value?

Approx. 4.2 V

Go to step 4.

Go to step 2.

2

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND SUNLOAD
SENSOR.
1) Turn ignition switch to OFF.
2) Disconnect connectors from A/C control

module.

3) Measure resistance of harness between A/

C control module and sunload sensor.

Connector & terminal

(i51) No. 1 — (i48) No. 5:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 3.

Repair harness
between A/C con-
trol module and
sunload sensor.

3

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND SUNLOAD
SENSOR.
Measure resistance of harness between A/C
control module and sunload sensor.

Connector & terminal

(i51) No. 2 — (i48) No. 4:

Is the measured value less than the specified
value?

1

Ω

Go to step 4.

Repair harness
between A/C con-
trol module and
sunload sensor.

4

Check A/C control module input voltage.
1) Connect A/C control module and sunload

sensor connector.

2) Turn ignition switch ON.
3) Measure voltage between A/C control mod-

ule connector terminals.

Connector & terminal

(i48) No. 4 (+) — No. 5 (

−−−−

):

Is the measured value same as the speci-
fied value?

Approx. 2.5 V

Go to step 5.

Replace sunload
sensor.

5

CHECK POOR CONTACT.
Check poor contact in A/C control module con-
nector.
Is there poor contact in connector?

There is no poor contact.

Replace A/C con-
trol module.

Repair connector.
