EB-11

General Description

EXTERIOR BODY PANELS

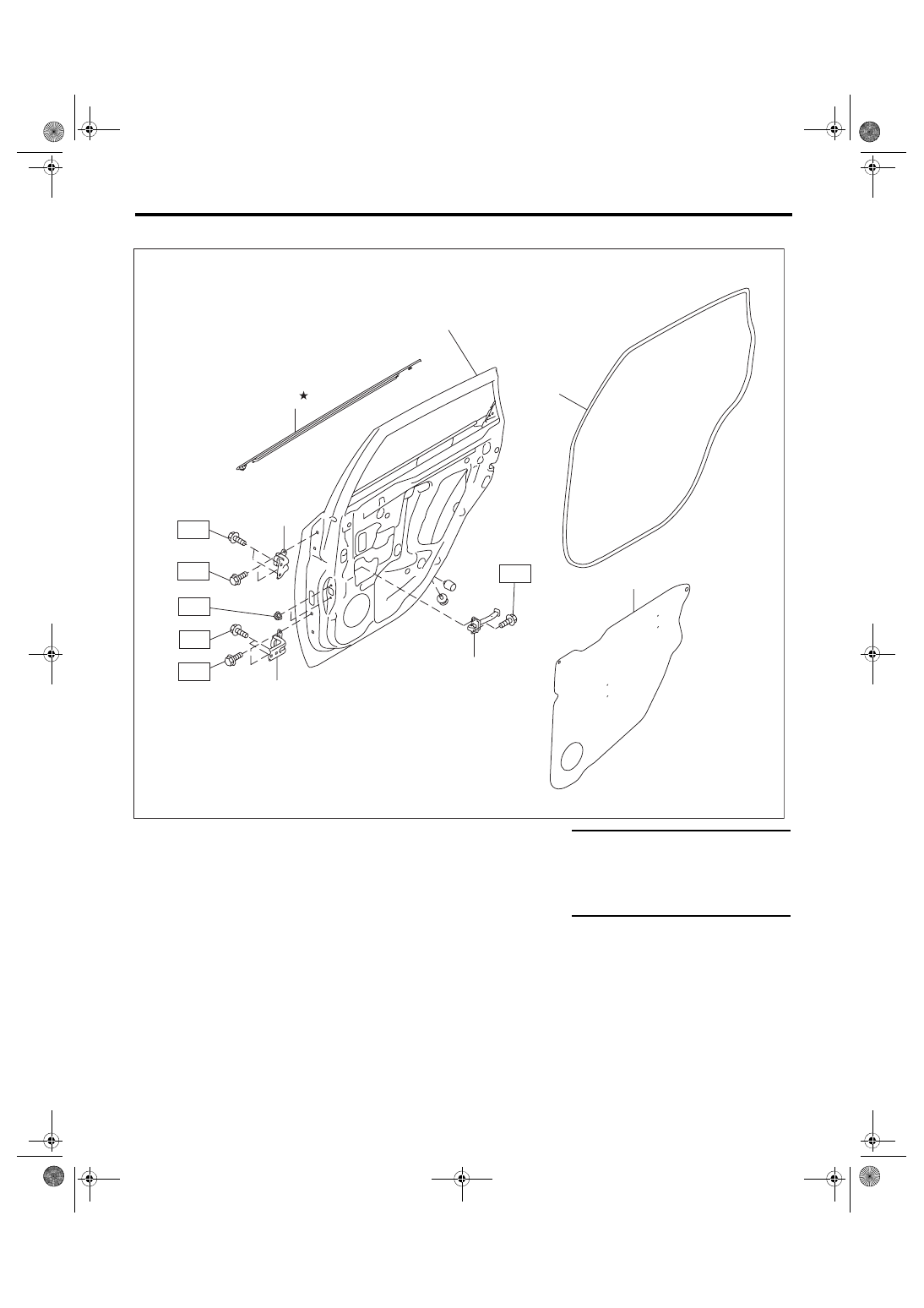

4. REAR DOOR

(1)

Rear door panel

(5)

Upper hinge

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Rear door weather strip inner

(6)

Lower hinge

T1: 7.5 (0.76, 5.5)

(3)

Sealing cover

(7)

Rear door weather strip outer

T2: 25 (2.55, 18.4)

(4)

Checker





T3: 30 (3.06, 22.1)









T4: 33 (3.36, 24.3)

EB-00391

T1

T3

T2

(5)

(1)

T3

T2

(6)

T4

(4)

(2)

(3)

(7)

EB-12

General Description

EXTERIOR BODY PANELS

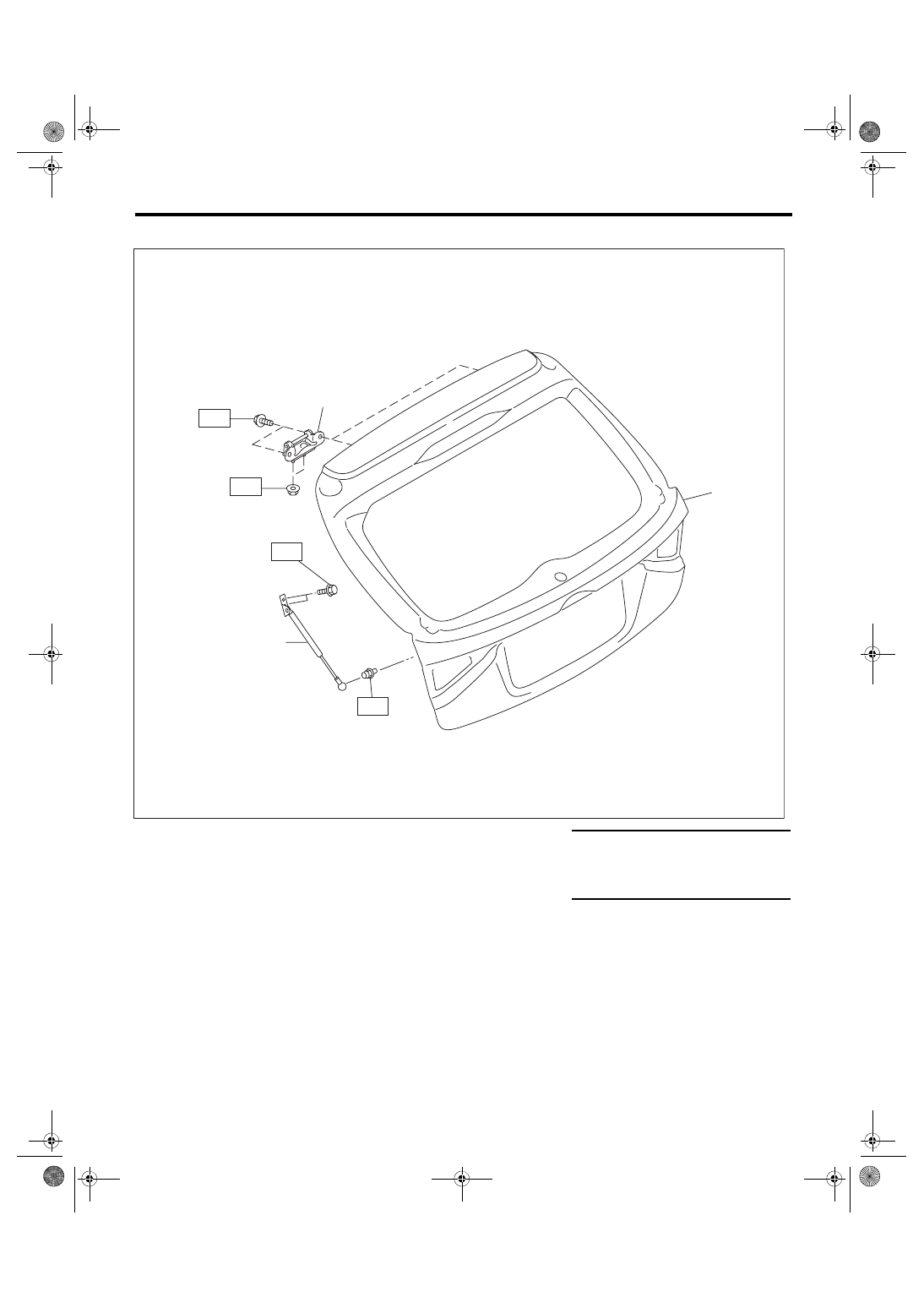

5. REAR GATE

(1)

Rear gate damper stay





Tightening torque: N·m (kgf-m, ft-lb)

(2)

Hinge





T1: 10 (1.02, 7.4)

(3)

Rear gate panel





T2: 20 (2.04, 14.8)









T3: 25 (2.55, 18.4)

EB-00378

(3)

T3

T3

T1

T2

(2)

(1)

EB-13

General Description

EXTERIOR BODY PANELS

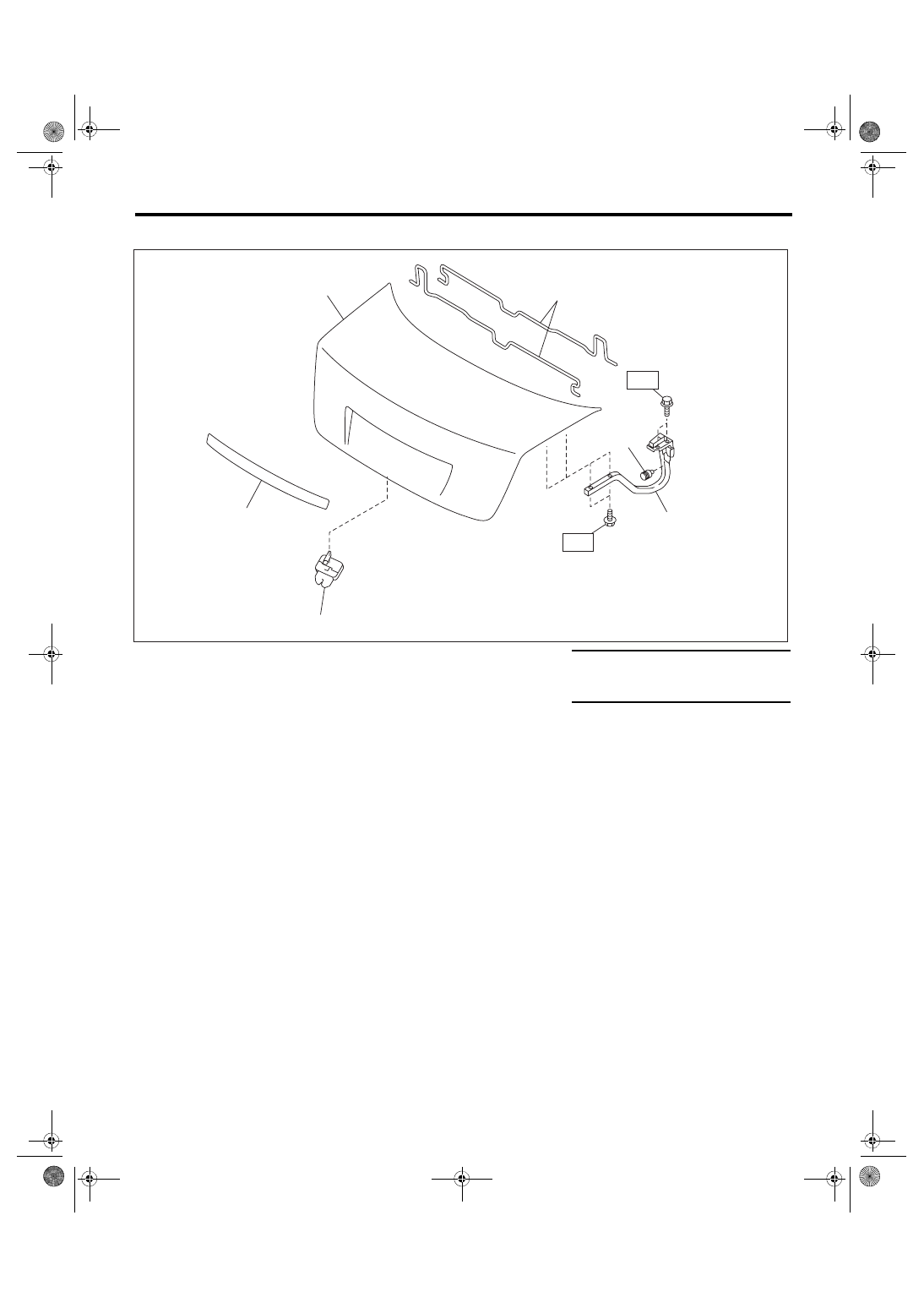

6. TRUNK LID PANEL

(1)

Trunk lid panel

(4)

Trunk lid lock ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Torsion bar

(5)

Trunk lid garnish

T1: 14 (1.43, 10.3)

(3)

Trunk lid arm ASSY

(6)

Stopper

T2: 18 (1.84, 13.3)

EB-00663

(3)

(1)

(2)

(4)

T2

T1

(5)

(6)

EB-14

General Description

EXTERIOR BODY PANELS

C: CAUTION

Exterior body panels are heavy. When removing or installing, do not drop and damage the panels. Do not

damage the panel painting surface.

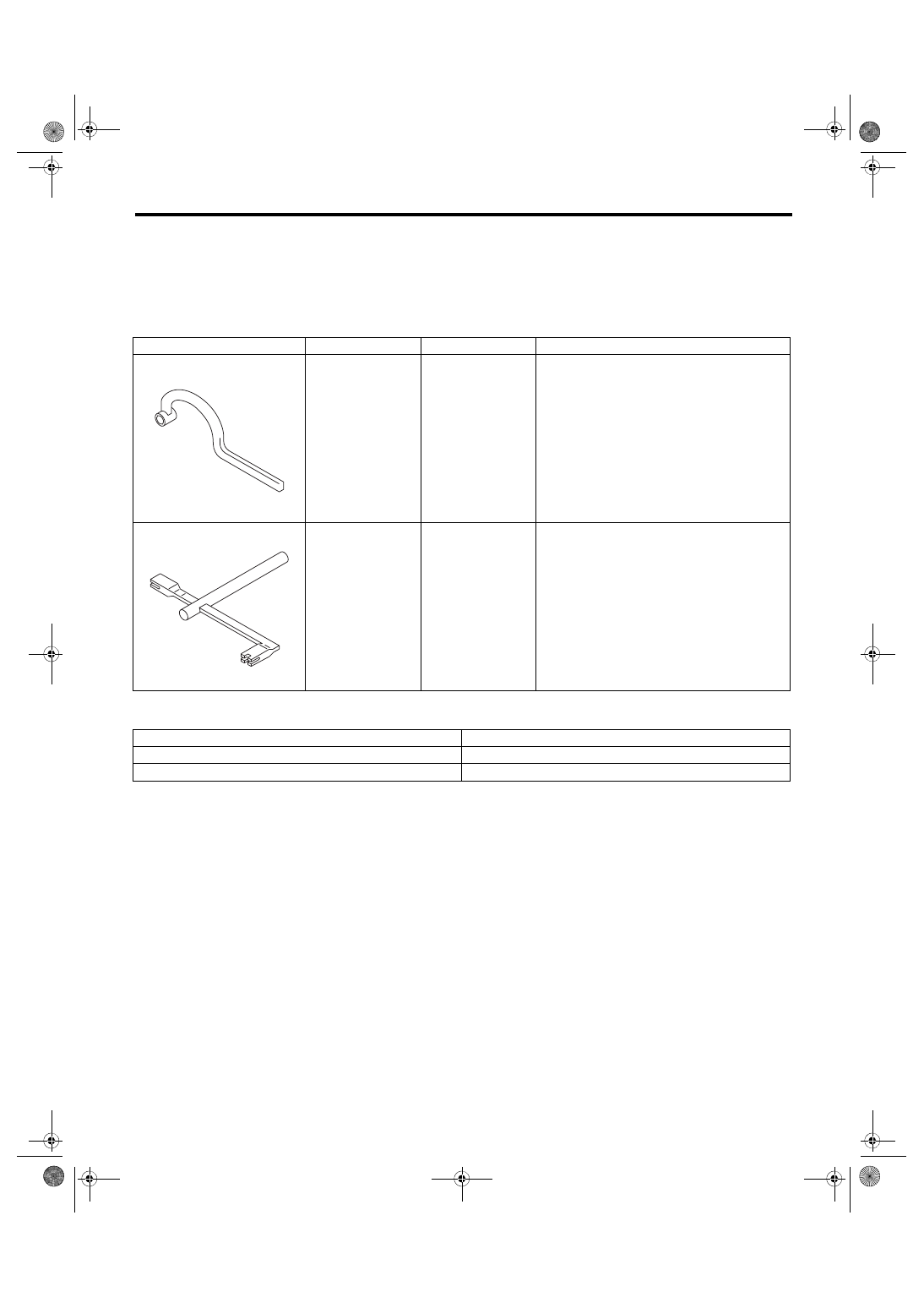

D: PREPARATION TOOL

1. SPECIAL TOOL

2. GENERAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

925610000

WRENCH

Used for removing and installing door hinge.

927780000

REMOVER

Used for removing and installing the trunk tor-
sion bar.

TOOL NAME

REMARKS

Support jack

Used for supporting door panel.

Clip remover

Used for removing various types of clips

ST-925610000

ST-927780000
