EB-7

General Description

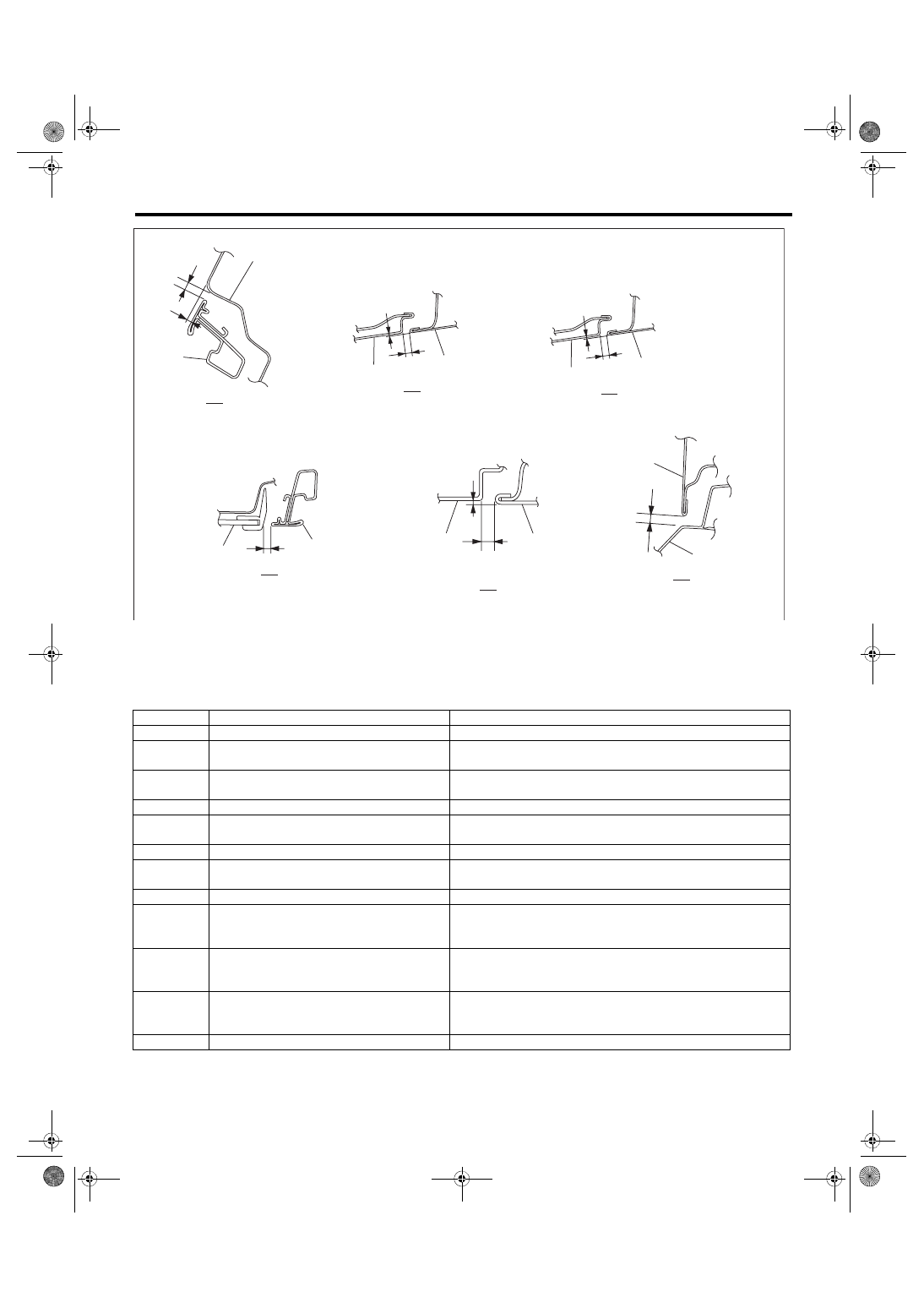

EXTERIOR BODY PANELS

NOTE:

For surface level gap between sunroof glass lid and roof panel, refer to “SUNROOF” section. <Ref. to SR-5,

ADJUSTMENT, Glass Lid.>

(1)

Trunk panel

(5)

Fuel filler lid

(9)

Rear door panel

(2)

Rear bumper

(6)

Roof panel

(10) Front door panel

(3)

Rear combination light

(7)

Rear door sash

(11) Side sill spoiler

(4)

Rear quarter panel

(8)

Front door sash

(12) Rear quarter glass

Section

Part

Standard value

(A)

Trunk panel to Rear bumper face

9.0±1.0 mm (0.35±0.04 in)

(B)

Trunk panel to Rear combination light

B1: 3.5±1.0 mm (0.14±0.04 in)
B2: 0.5±1.0 mm (0.02±0.04 in)

(C)

Trunk panel to Rear quarter panel

C1: 3.5±1.0 mm (0.14±0.04 in)
C2: 0.5±0.7 mm (0.02±0.03 in)

(D)

Trunk panel to Rear quarter panel

3.5±1.0 mm (0.14±0.04 in)

(E)

Rear quarter panel to Fuel filler lid

E1: 3.5±0.5 mm (0.14±0.02 in)
E2: 3.5±0.5 mm (0.14±0.02 in)

(F)

Rear quarter panel to Fuel filler lid

3.5±0.5 mm (0.14±0.02 in)

(G)

Roof panel to Rear door sash

G1: 5.0±1.0 mm (0.20±0.04 in)
G2: 3.8±1.0 mm (0.15±0.04 in)

(H)

Rear door sash to Rear quarter glass

7.0±1.0 mm (0.28±0.04 in)

(I)

Rear door sash to Front door sash

I1: 5.5±1.0 mm (0.22±0.04 in)
I2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the front
door side is slightly outside of the rear door side)

(J)

Rear door panel to Rear quarter panel

J1: 4.0±1.0 mm (0.16±0.04 in)
J2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the rear
door panel is slightly outside of the rear quarter panel)

(K)

Front door panel to Rear door panel

K1: 4.5±1.0 mm (0.18±0.04 in)
K2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the front
door side is slightly outside of the rear door side)

(L)

Rear door panel to Side sill spoiler

6.0±1.0 mm (0.24±0.04 in)

EB-00667

(L)

(4)

(9)

(J)

(I)

(7)

(8)

I1

I2

J1

J2

(K)

(9)

(10)

K1

K2

(G)

(6)

(7)

G1

G2

(H)

(7)

(12)

(9)

(11)

EB-8

General Description

EXTERIOR BODY PANELS

B: COMPONENT

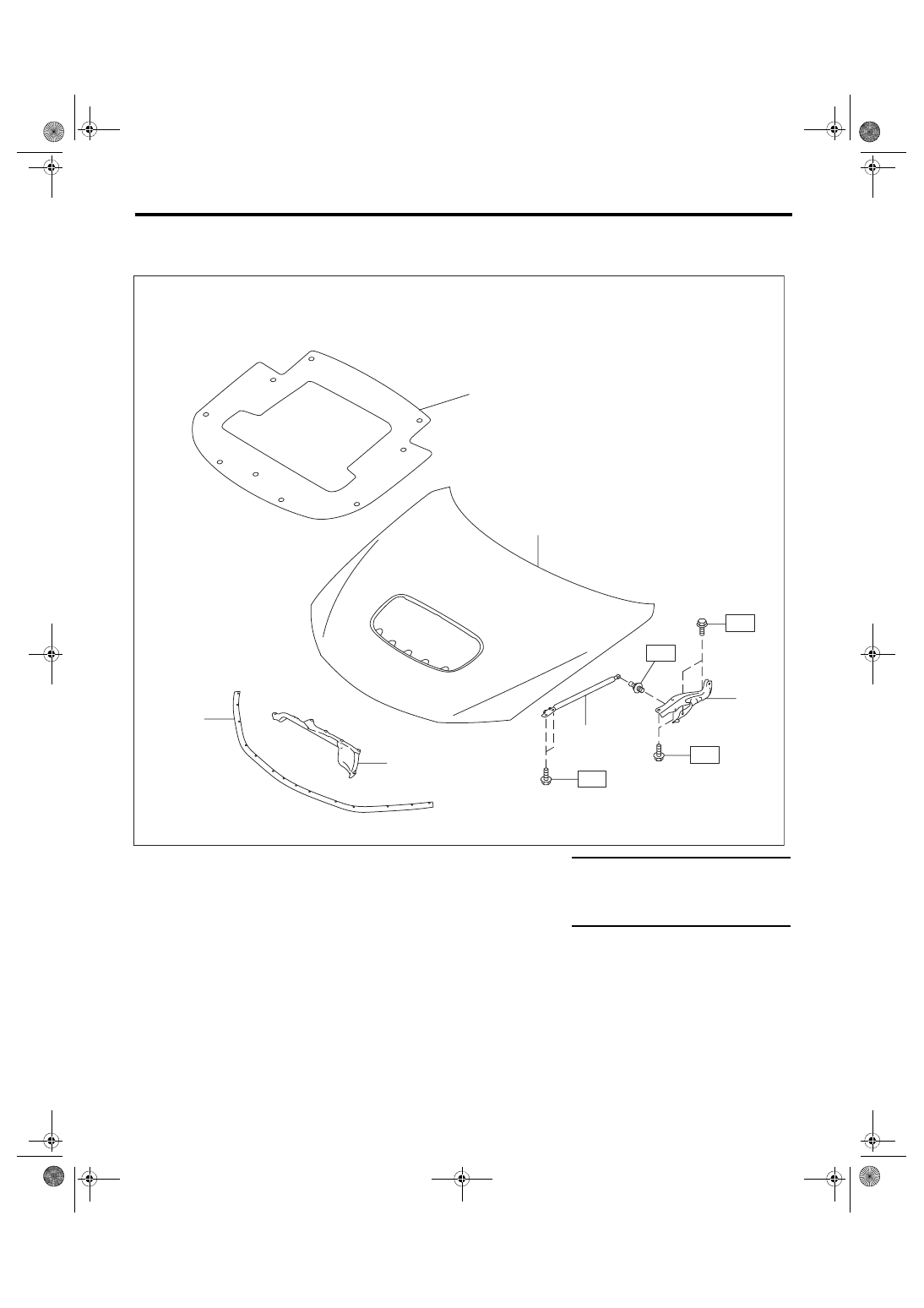

1. FRONT HOOD

(1)

Insulator

(4)

Seal (front panel)

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Front hood panel ASSY

(5)

Damper stay

T1: 7.5 (0.76, 5.5)

(3)

Seal (intake duct)

(6)

Hinge

T2: 20 (2.04, 14.8)









T3: 25 (2.55, 18.4)













EB-00666

T3

(6)

(5)

(3)

(2)

(4)

T1

T3

T2

(1)

EB-9

General Description

EXTERIOR BODY PANELS

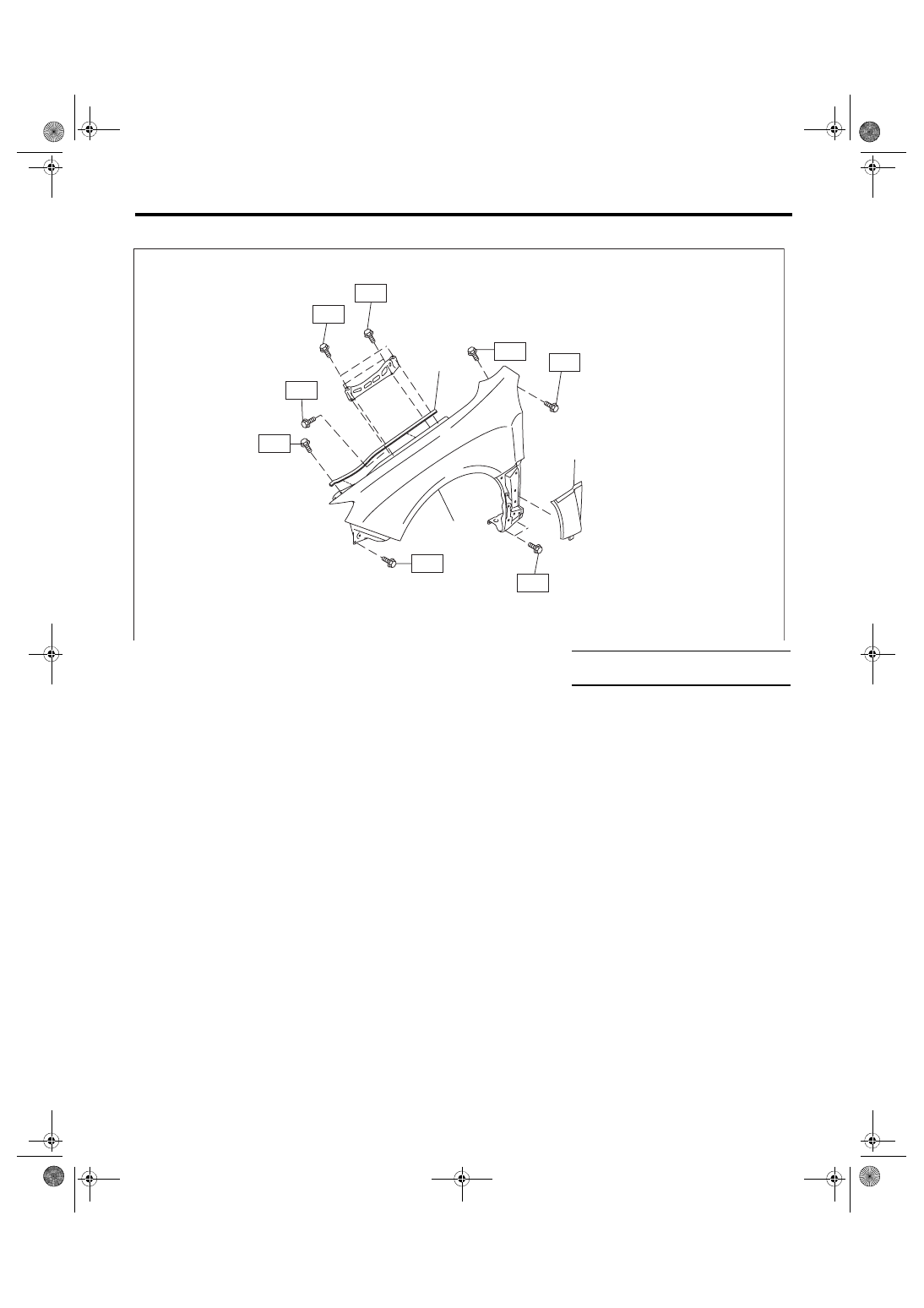

2. FRONT FENDER

(1)

Front fender panel

(3)

Protector

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Front fender garnish





T: 7.5 (0.76, 5.5)

EB-00662

T

T

T

T

T

T

T

T

(2)

(1)

(3)

EB-10

General Description

EXTERIOR BODY PANELS

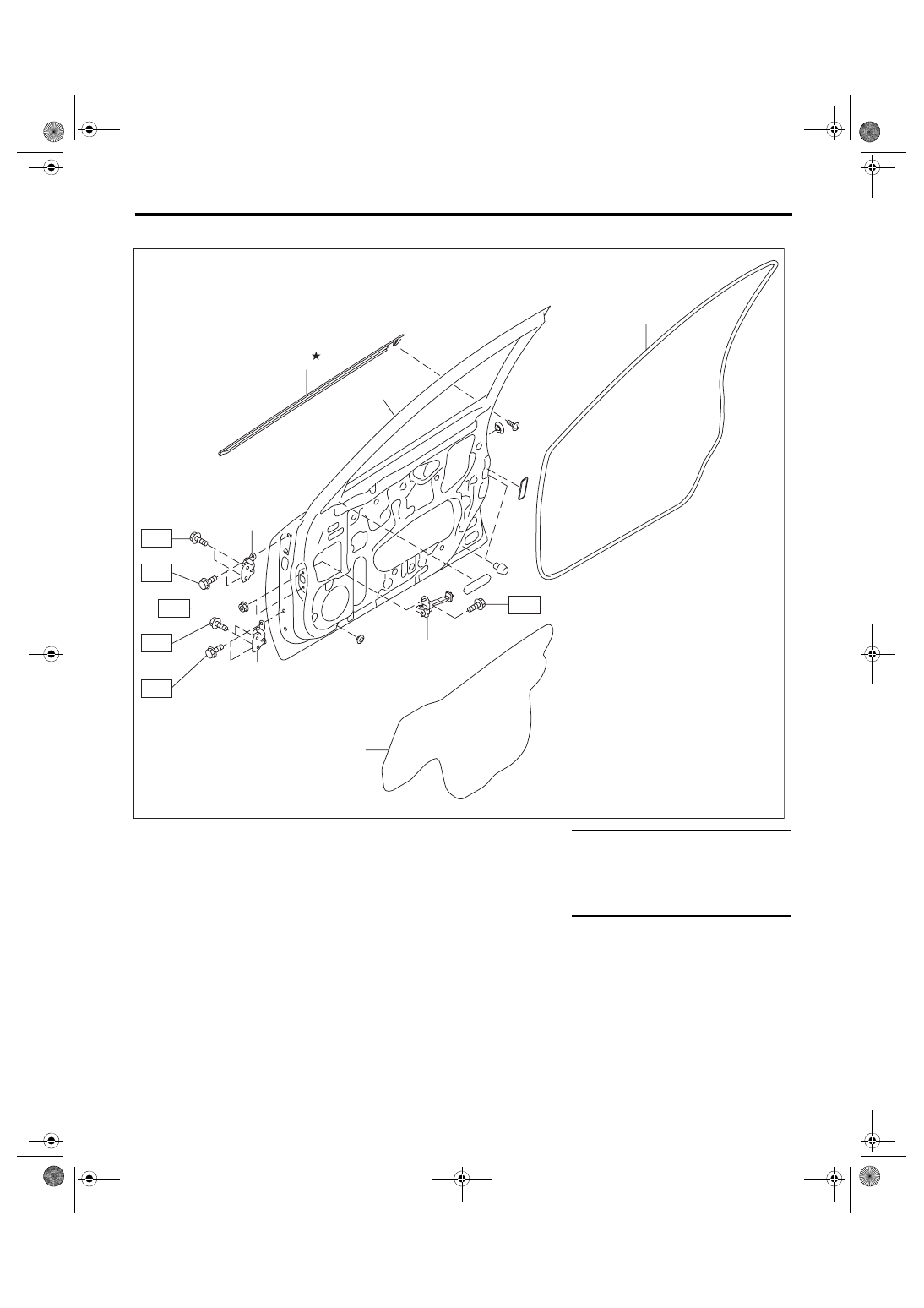

3. FRONT DOOR

(1)

Front door panel

(5)

Upper hinge

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Front door weather strip inner

(6)

Lower hinge

T1: 7.5 (0.76, 5.5)

(3)

Sealing cover

(7)

Front door weather strip outer

T2: 25 (2.55, 18.4)

(4)

Checker





T3: 30 (3.06, 22.1)









T4: 33 (3.36, 24.3)

EB-00390

T4

T1

T3

T2

T3

T2

(6)

(2)

(5)

(1)

(3)

(4)

(7)
