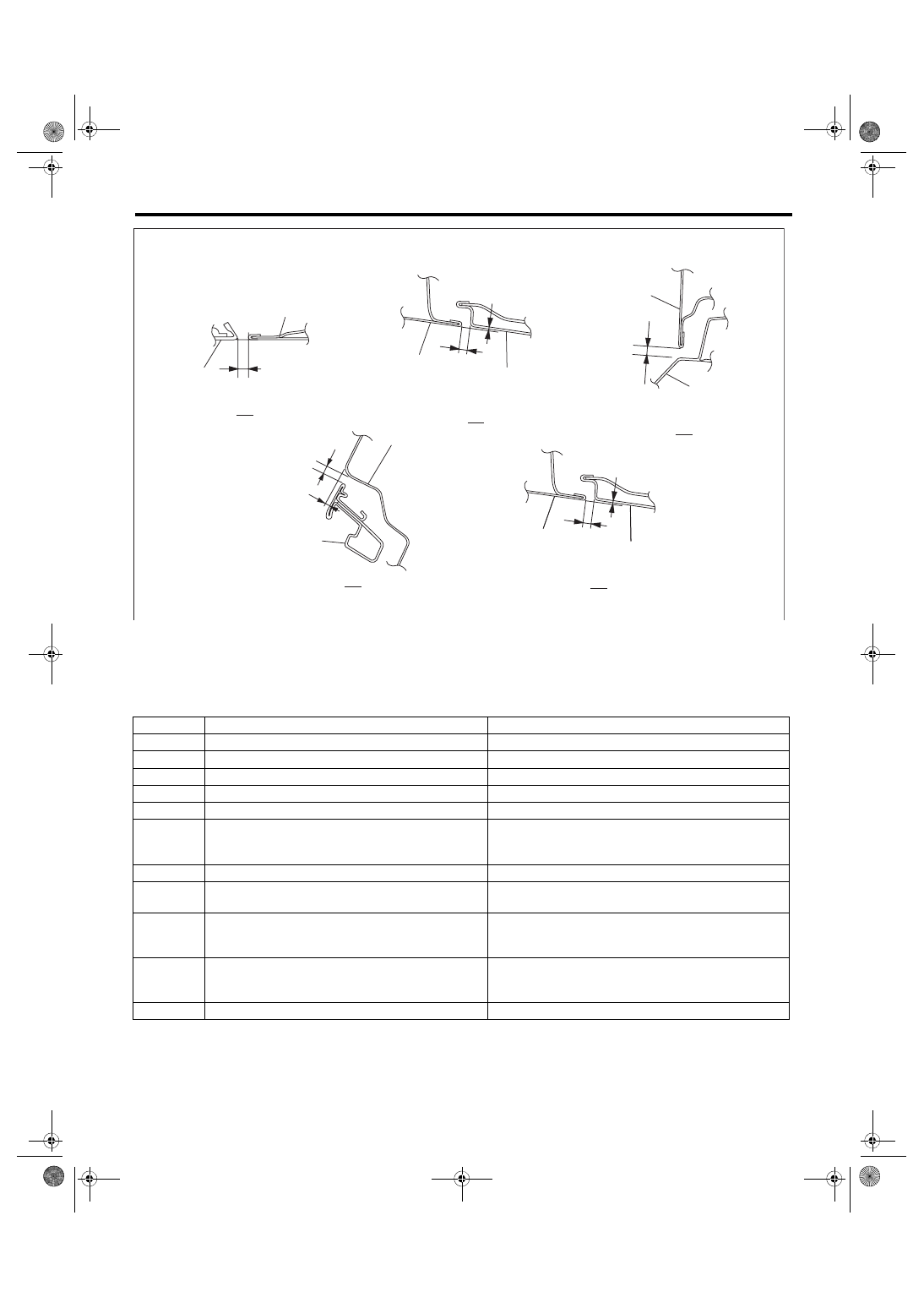

EB-3

General Description

EXTERIOR BODY PANELS

NOTE:

For surface level gap between sunroof glass lid and roof panel, refer to “SUNROOF” section. <Ref. to SR-5,

ADJUSTMENT, Glass Lid.>

(1)

Front grille

(5)

Front pillar panel

(9)

Rear door sash

(2)

Front hood panel

(6)

Front door panel

(10) Side sill spoiler

(3)

Headlight

(7)

Roof panel

(11) Rear door panel

(4)

Front fender panel

(8)

Front door sash

(12) Fender garnish

Section

Part

Standard

(A)

Front hood panel to Front grille

6.0±1.0 mm (0.24±0.04 in)

(B)

Front hood panel to Headlight

6.0±1.0 mm (0.24±0.04 in)

(C)

Front hood panel to Front fender panel

3.5±1.0 mm (0.14±0.04 in)

(D)

Front hood panel to Front fender panel (rear end only) 4.8+0.7, –1.0 mm (0.19+0.03, –0.04 in)

(E)

Front fender panel to Front pillar panel

3.0±1.0 mm (0.12±0.04 in)

(F)

Front fender panel to Front door panel

F1: 4.0±1.0 mm (0.16±0.04 in)
F2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
fender panel is slightly outside of the door panel)

(G)

Fender garnish to Front door panel

4.3±1.0 mm (0.17±0.04 in)

(H)

Roof panel to Front door sash

H1: 5.0±1.0 mm (0.20±0.04 in)
H2: 3.8±1.0 mm (0.15±0.04 in)

(I)

Front door sash to Rear door sash

I1: 5.5±1.0 mm (0.22±0.04 in)
I2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
front door side is slightly outside of the rear door side)

(J)

Front door panel to Rear door panel

J1: 4.5±1.0 mm (0.18±0.04 in)
J2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
front door side is slightly outside of the rear door side)

(K)

Front door panel to Side sill spoiler

6.0±1.0 mm (0.24±0.04 in)

EB-00509

(I)

(8)

(9)

(6)

(H)

(K)

(J)

(6)

(7)

(8)

(10)

(11)

(G)

(6)

(12)

I1

I2

J1

J2

H1

H2

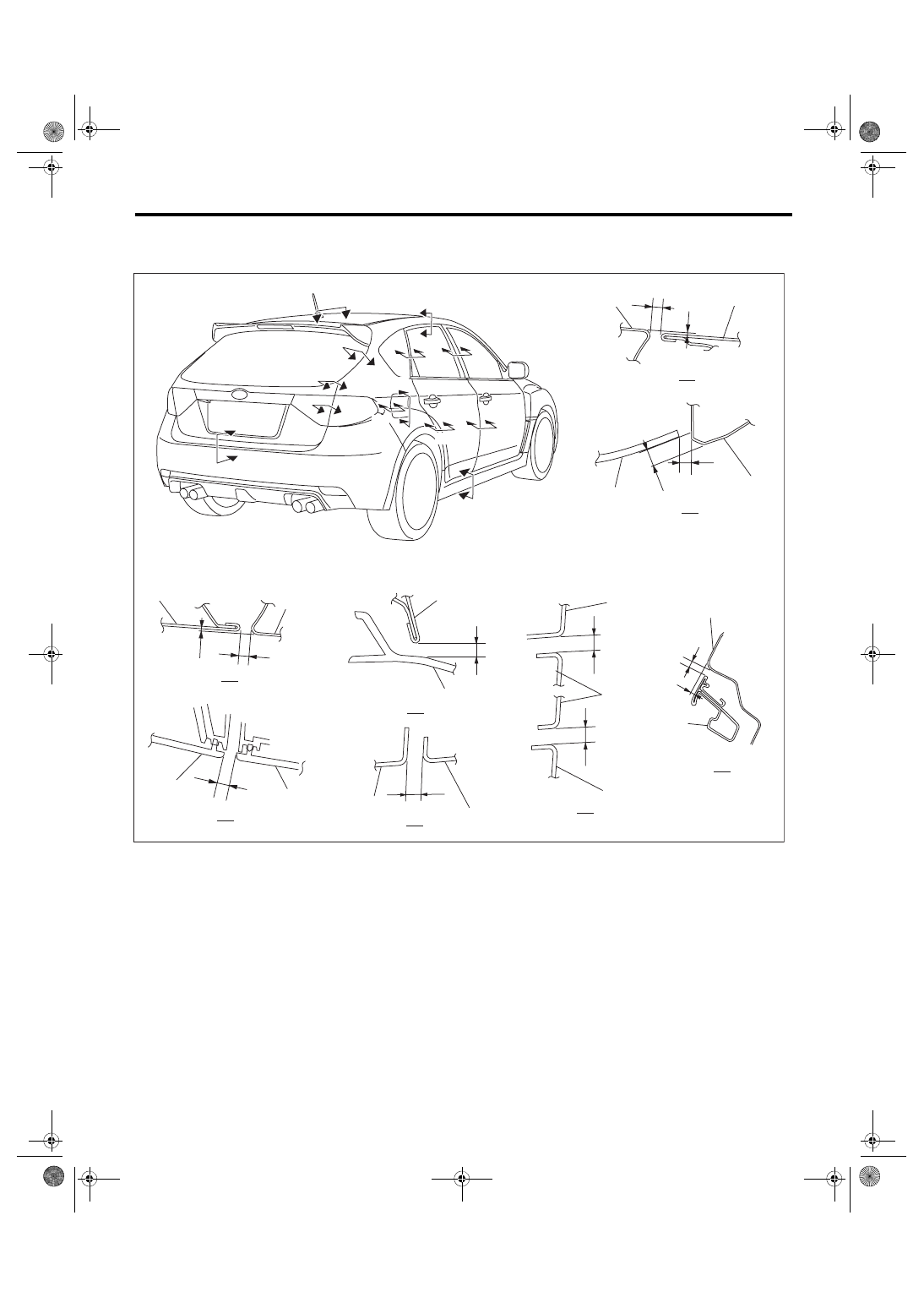

EB-4

General Description

EXTERIOR BODY PANELS

2. REAR

5 DOOR MODEL

EB-00422

(A)

(B)

(1)

(2)

(4)

(E)

(I)

(M)

(B)

(A)

(L)

(H)

(E)

(2)

(7)

(F)

(D)

(4)

(G)

(4)

(8)

(3)

(6)

(5)

B1

B2

(C)

(J)

(C)

(2)

(4)

C1

C2

(4)

(8)

G2

G1

A1

A2

(9)

(10)

(H)

H1

H2

(D)

(F)

(G)

(K)

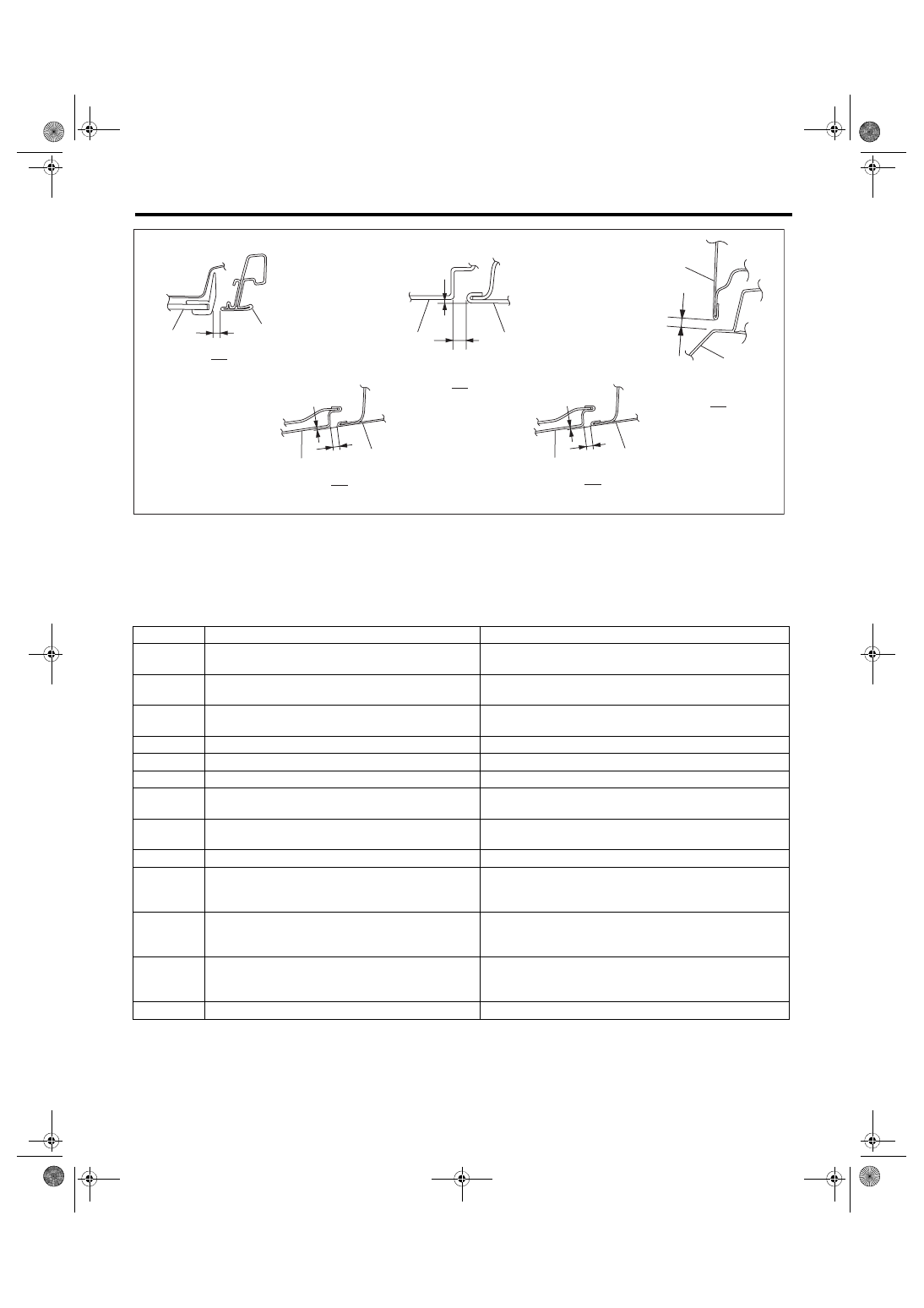

EB-5

General Description

EXTERIOR BODY PANELS

NOTE:

For surface level gap between sunroof glass lid and roof panel, refer to “SUNROOF” section. <Ref. to SR-5,

ADJUSTMENT, Glass Lid.>

(1)

Roof panel

(6)

Rear combination light

(11) Front door sash

(2)

Rear gate panel

(7)

Rear bumper

(12) Rear quarter glass

(3)

Rear gate glass

(8)

Fuel filler lid

(13) Rear door panel

(4)

Rear quarter panel

(9)

Roof panel

(14) Front door panel

(5)

Rear finisher light

(10) Rear door sash

(15) Side sill spoiler

Section

Part

Standard value

(A)

Roof panel to Rear gate panel

A1: 6.0+1.0–0.5 mm (0.24+0.04–0.02 in)
A2: 1.0±1.0 mm (0.04±0.04 in)

(B)

Rear gate glass to Rear quarter panel

B1: 5.0±1.5 mm (0.20±0.06 in)
B2: 6.7±1.5 mm (0.26±0.06 in)

(C)

Rear gate panel to Rear quarter panel

C1: 4.6±1.0 mm (0.18±0.04 in)
C2: 0.5±1.0 mm (0.02±0.04 in)

(D)

Rear combination light to Rear finisher light

5.0±1.0 mm (0.20±0.04 in)

(E)

Rear gate panel to Rear bumper

8.0±1.0 mm (0.31±0.04 in)

(F)

Rear quarter panel to Fuel filler lid

3.5±0.5 mm (0.14±0.02 in)

(G)

Rear quarter panel to Fuel filler lid

G1: 3.5±0.5 mm (0.14±0.02 in)
G2: 3.5±0.5 mm (0.14±0.02 in)

(H)

Roof panel to Rear door sash

H1: 5.0±1.0 mm (0.20±0.04 in)
H2: 3.8±1.0 mm (0.15±0.04 in)

(I)

Rear door sash to Rear quarter glass molding

7.0±1.0 mm (0.28±0.04 in)

(J)

Rear door sash to Front door sash

J1: 5.5±1.0 mm (0.22±0.04 in)
J2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
front door side is slightly outside of the rear door side)

(K)

Rear door panel to Rear quarter panel

K1: 4.0±1.0 mm (0.16±0.04 in)
K2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
rear door panel is slightly outside of the quarter panel)

(L)

Front door panel to Rear door panel

L1: 4.5±1.0 mm (0.18±0.04 in)
L2: 0+1.0, –0.5 mm (0+0.04, –0.02 in) (Make sure that the
front door side is slightly outside of the rear door side)

(M)

Rear door panel to Side sill spoiler

6.0±1.0 mm (0.24±0.04 in)

EB-00510

(4)

(13)

(K)

(J)

(10)

(11)

(I)

(10)

(12)

J1

J2

K1

K2

(L)

(13)

(14)

L1

L2

(13)

(M)

(15)

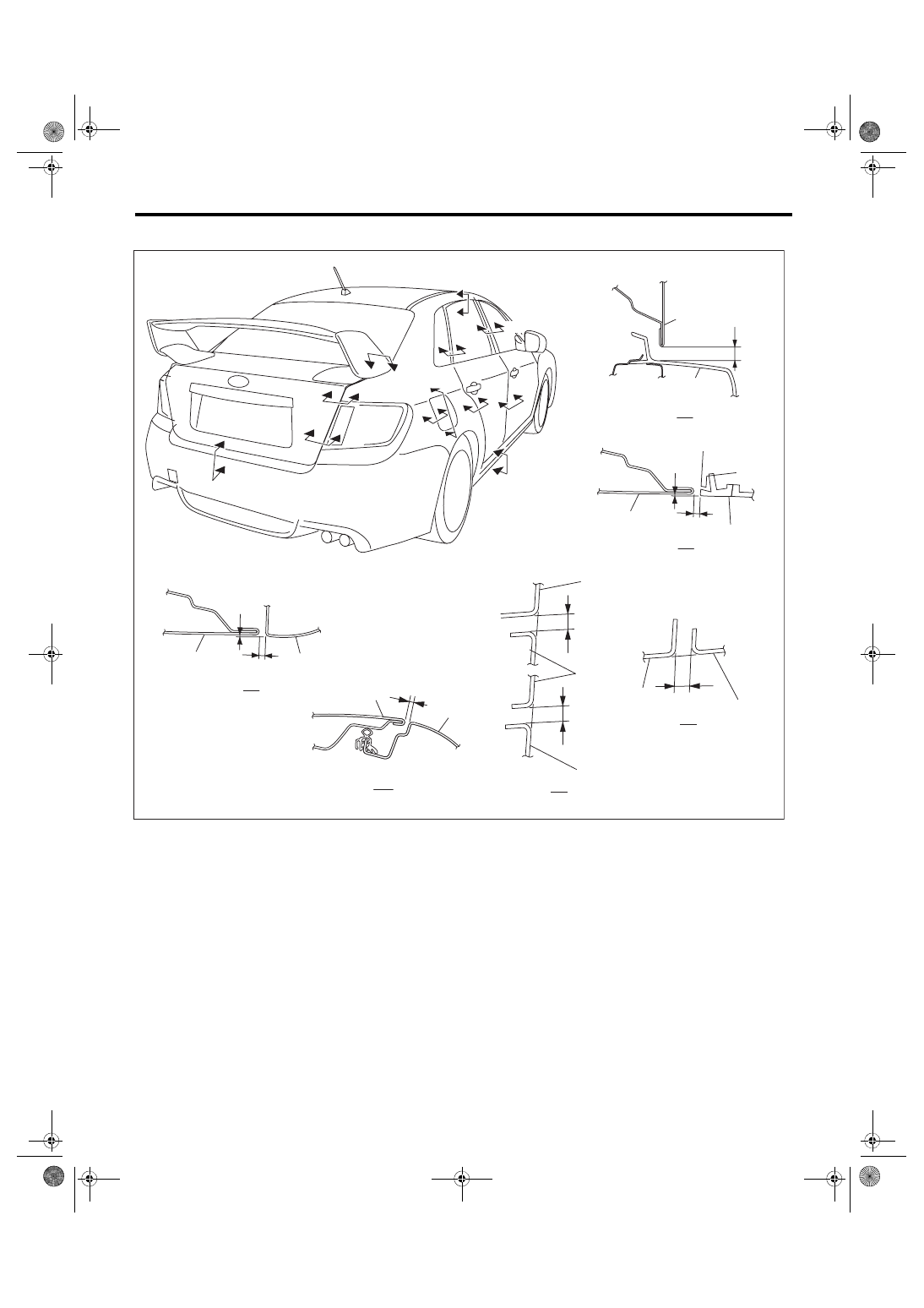

EB-6

General Description

EXTERIOR BODY PANELS

4 door model

(B)

(1)

(3)

(A)

(1)

(2)

(D)

(1)

(4)

(A)

(D)

(B)

(G)

(L)

(J)

(K)

(F)

EB-00655

(C)

(I)

(E)

(4)

(E)

(4)

(5)

(F)

(4)

(5)

E2

E1

(C)

(1)

(4)

(H)

B1

B2

C2

C1
