SUNROOF/T-TOP/CONVERTIBLE TOP

(SUNROOF)

SR

Page

1.

General Description  ...................................................................................2

2.

Sunroof Control System  .............................................................................4

3.

Glass Lid  ....................................................................................................5

4.

Sunroof Assembly  ......................................................................................6

5.

Sunroof Motor  ............................................................................................7

6.

Sunroof Switch  ...........................................................................................8

7.

Sunshade  ...................................................................................................9

SR-2

General Description

SUNROOF/T-TOP/CONVERTIBLE TOP (SUNROOF)

1. General Description

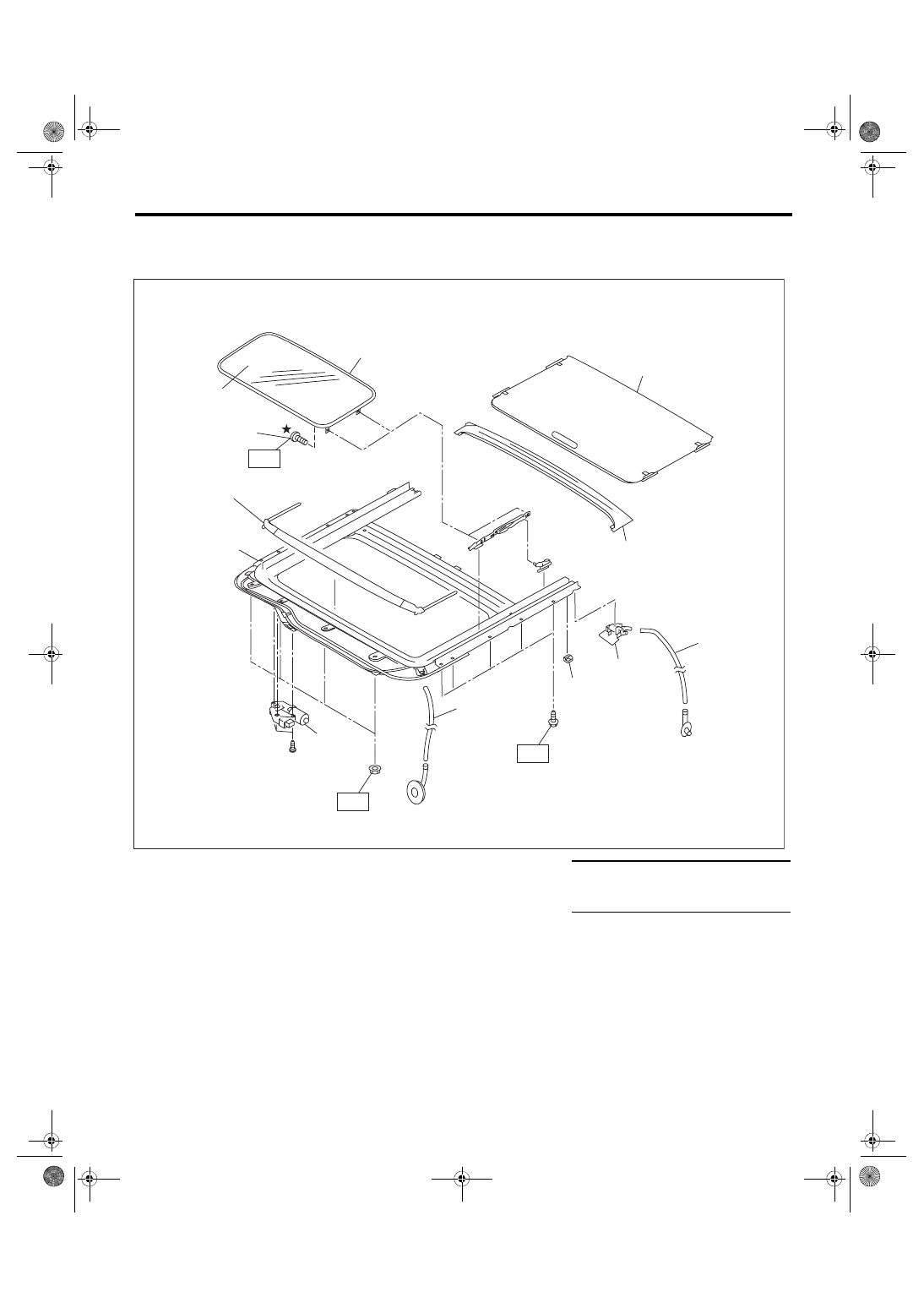

A: COMPONENT

(1)

Glass lid

(7)

Frame ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Weather strip

(8)

Deflector

T1: 4.5 (0.46, 3.3)

(3)

Drip rail

(9)

Shade stopper

T2: 6.0 (0.61, 4.3)

(4)

Sunshade

(10) Motor ASSY





(5)

Drain tube

(11) TORX

®

 bolt





(6)

Drain holder









SR-00184

T1

T2

T2

(10)

(5)

(7)

(8)

(11)

(1)

(2)

(4)

(5)

(6)

(9)

(3)

SR-3

General Description

SUNROOF/T-TOP/CONVERTIBLE TOP (SUNROOF)

B: CAUTION

• Before disassembling or reassembling parts, always disconnect the battery ground cable from battery.

When replacing the audio, control module and other parts provided with memory functions, record the mem-

ory contents before disconnecting the battery ground cable. Otherwise, the memory is cleared.

• Reassemble the parts in the reverse order of disassembly unless otherwise indicated.

• Adjust parts to the given specifications.

• Connect the connectors securely during reassembly.

• After reassembly, make sure that the functional parts operate normally.

C: PREPARATION TOOL

1. GENERAL TOOL

TOOL NAME

REMARKS

Circuit tester

Used for measuring resistance and voltage.

TORX

®

 T25

Used for removing and installing the glass lid.

Hexagon wrench

Used for forcedly driving the sunroof motor.

SR-4

Sunroof Control System

SUNROOF/T-TOP/CONVERTIBLE TOP (SUNROOF)

2. Sunroof Control System

A: WIRING DIAGRAM

Refer to “Sunroof Control System” in the wiring diagram. <Ref. to WI-153, WIRING DIAGRAM, Sunroof Con-

trol System.>

B: INSPECTION

• Failure turn of glass lid while driving rough road.

Glass lid has auto-reverse function. When specified or more force is applied to the glass lid, the lid turns back

and stops. When operating the glass lid (open or close) while driving the rough road, the lid judges vibration

as a force and may causes failure turns. When the failure turn is occurred, need to perform the initialize op-

eration with following procedure.

1. INITIALIZE OPERATION

1) Tilt up the glass lid.

2) Release the switch once, and press the tilt up switch again for 15 seconds.

3) When the glass lid is raised a little and returned to tilt up position, release the switch for the moment. (Ini-

tialization of position detecting function)

4) Holding down the tilt up switch again within 5 seconds from releasing the switch will automatically perform

the tilt down → slide open → slide close operation. (When 5 seconds or more pass, the position detecting

function is cancelled.)

5) Initialize operation is completed.

C: NOTE

For procedure of each component in the sunroof control system, refer to the respective section.

• Glass lid: <Ref. to SR-5, Glass Lid.>

• Sunroof assembly: <Ref. to SR-6, Sunroof Assembly.>

• Sunroof motor: <Ref. to SR-7, Sunroof Motor.>

• Sunroof switch: <Ref. to SR-8, Sunroof Switch.>

• Sunshade: <Ref. to SR-9, Sunshade.>

Symptom

Inspection order

Water leakage

1. Check roof panel and glass lid for improper or poor sealing.
2. Check drain tube for clogging.
3. Check sunroof frame seal and body for improper fit.

Booming noise, wind noise and other noise

1. Check glass lid and roof panel for improper clearance.
2. Check sunshade and roof trim for improper clearance.

Abnormal motor noise

1. Check installing part of motor for looseness.
2. Check gears and bearings for wear.
3. Check cable for wear.
4. Check cable pipe for deformities.

Failure of sunroof
(Motor operates properly.)

1. Check guide rail for foreign particles.
2. Check guide rail for improper installation.
3. Check parts for mutual interference.
4. Check cable slider for improper clinching.
5. Check cable for improper installation.

Motor does not rotate or rotate improperly.

1. Check fuse for blown out.
2. Check switch for improper function.
3. Check motor for incorrect terminal voltage.
4. Check the relay for improper operation.
5. Check poor grounding system.
6. Check harness for open or short and terminals for poor connections.

Failure turn of glass lid

Check guide rail for foreign particles.
