SL-33

Rear Inner Remote

SECURITY AND LOCKS

8. Rear Inner Remote

A: REMOVAL

Refer to “Front Inner Remote” for the removal pro-

cedure.  <Ref.  to  SL-30,  REMOVAL,  Front  Inner

Remote.>

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

Check if the rear remote handle operates normally.

• If the lever is faulty, replace the rear inner remote

handle.

• If  the  cable  is  deformed,  replace  the  rear  door

latch and door lock actuator assembly.

SL-34

Rear Outer Handle

SECURITY AND LOCKS

9. Rear Outer Handle

A: REMOVAL

1) Raise the rear door glass to the top position.

2) Remove the rear door trim. <Ref. to EI-45, RE-

MOVAL, Door Trim.>

3) Remove the sealing cover. <Ref. to EB-24, RE-

MOVAL, Rear Sealing Cover.>

4) Remove  the  screws,  and  move  aside  the  rear

door latch and door lock actuator assembly.

5) Remove  the  child  protector  cover,  and  loosen

the TORX

®

 bolt.

6) Remove the outer handle cover.

7) Move  the  rear  outer  handle  towards  the  rear,

and remove the rear outer handle.
CAUTION:

Do  not  apply  excessive  force  to  remove  the

handle  from  the  door  panel.  The  door  panel

may become deformed.

8) Remove the outer spacer, and remove the frame

assembly from the inner side.

9) Remove the TORX

®

 bolt.

10) Remove  the  frame  assembly  from  inside  the

door panel.

B: INSTALLATION

Install each part in the reverse order of removal.
Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to SL-2, DOOR LOCK ASSEM-

BLY, COMPONENT, General Description.>

C: INSPECTION

Check if the rear outer handle operates normally.

• If the lever is faulty, replace the rear outer han-

dle.

• If the rod is deformed, replace the rear door latch

and door lock actuator assembly.

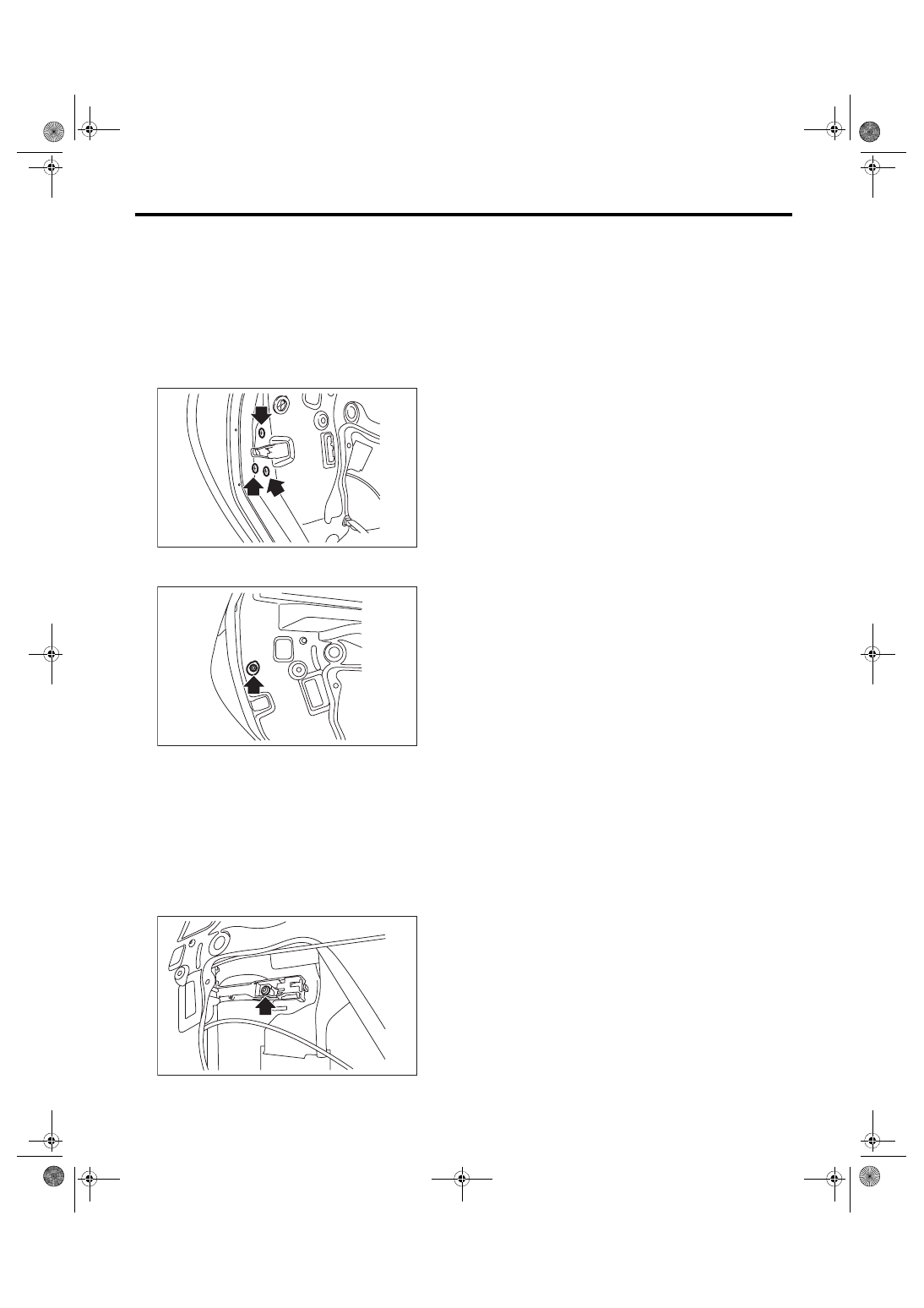

SL-00738

SL-00739

SL-00737

SL-35

Rear Door Latch and Door Lock Actuator Assembly

SECURITY AND LOCKS

10.Rear Door Latch and Door

Lock Actuator Assembly

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the rear door trim. <Ref. to EI-45, RE-

MOVAL, Door Trim.>

3) Remove  the  wire  from  the  rear  inner  remote.

<Ref. to SL-33, REMOVAL, Rear Inner Remote.>

4) Remove the sealing cover. <Ref. to EB-24, RE-

MOVAL, Rear Sealing Cover.>

5) Remove  the  rear  door  glass.  <Ref.  to  GW-21,

REMOVAL, Rear Door Glass.>

6) Disconnect the door lock actuator connector.

7) Remove the screws, and remove the rear door

latch and door lock actuator assembly.

B: INSTALLATION

Install each part in the reverse order of removal.
Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to SL-2, DOOR LOCK ASSEM-

BLY, COMPONENT, General Description.>

NOTE:

Make sure the child safety lock works correctly af-

ter installation.

C: INSPECTION

1. DOOR LATCH

Check if the rear door latch operates normally.

• If the cable or rod is faulty, replace the rear door

latch and door lock actuator assembly.

2. LOCK ACTUATOR

1) Disconnect the ground cable from battery.

2) Disconnect the door lock actuator harness con-

nector.

3) Connect the battery to door lock actuator termi-

nals.

4) If  the  actuator  does  not  operate  normally,  re-

place the rear door latch & door lock actuator as-

sembly.

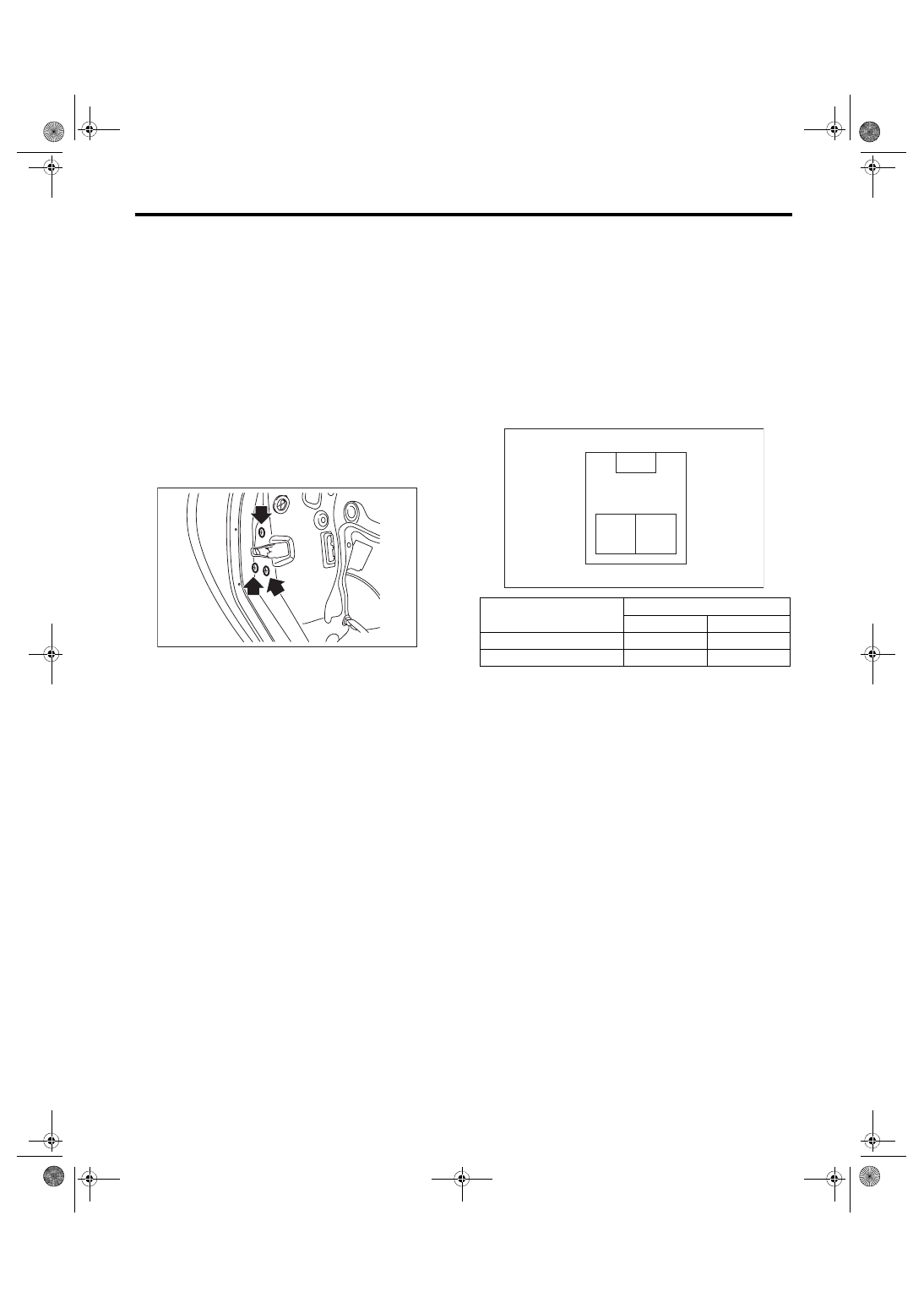

SL-00738

Actuator operation

Terminals

No. 1

No. 2

Lock → Unlock

–

+

Unlock → Lock

+

–

2 1

SL-00765

SL-36

Rear Gate Opener Button

SECURITY AND LOCKS

11.Rear Gate Opener Button

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the rear gate trim. <Ref. to EI-69, RE-

MOVAL, Rear Gate Trim.>

3) Remove  the  rear  gate  garnish.  <Ref.  to  EI-72,

REMOVAL, Rear Gate Garnish.>

4) Disconnect  the  harness  connector  of  the  rear

gate opener button.

5) Hold  down  the  rear  gate  opener  button  hook,

and remove the rear gate opener button.

B: INSTALLATION

CAUTION:

Make sure that the harness grommet is secure-

ly installed.

If not properly installed, this may cause leaks.

Install each part in the reverse order of removal.

C: INSPECTION

1) Disconnect the rear gate opener button harness

connector.

2) Check the resistance between rear gate opener

button connector terminals.

3) Replace  the  rear  gate  opener  button  if  the  in-

spection result is not within the standard value.

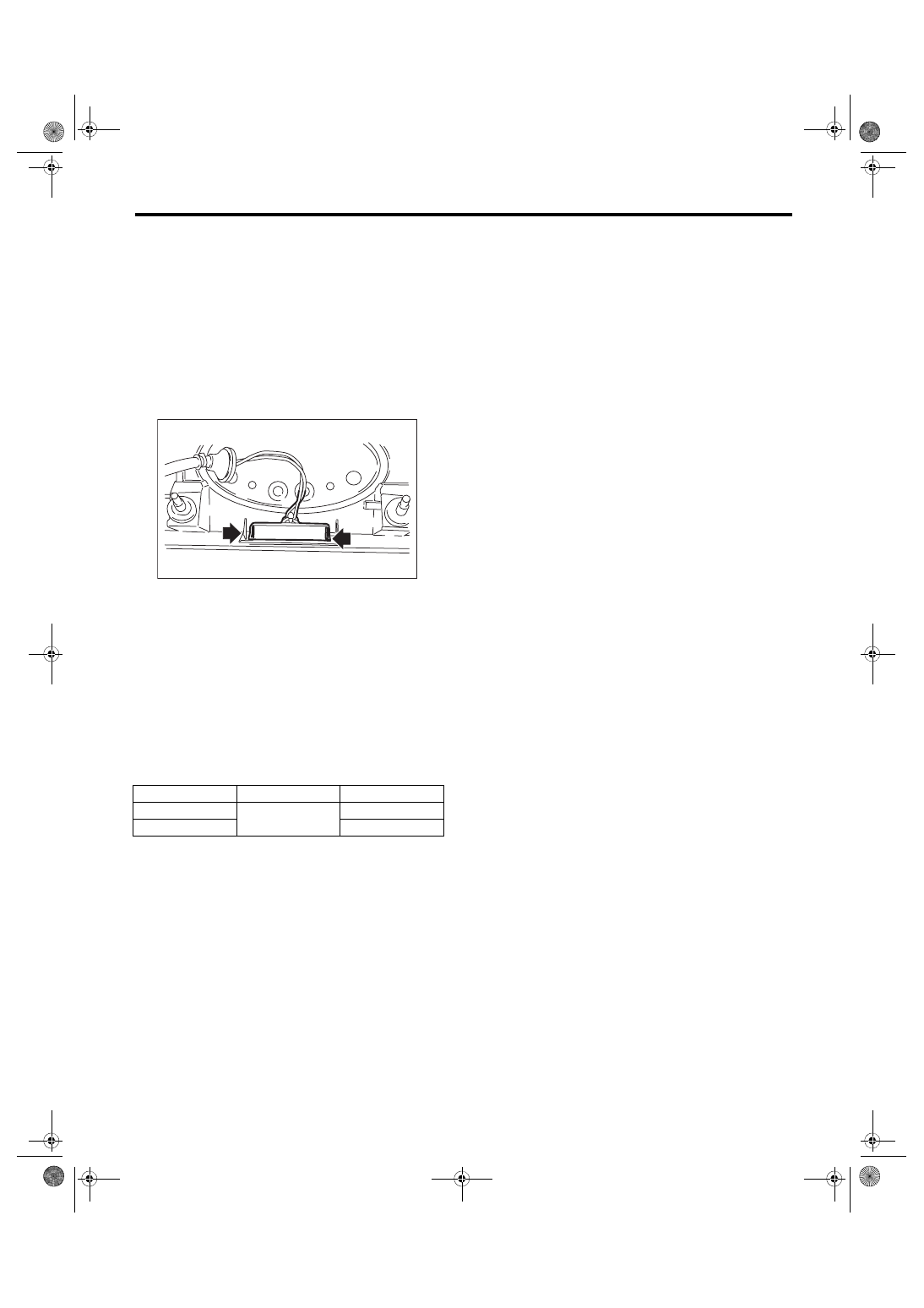

Switch

Terminal No.

Standard

Open

1 and 2

Less than 1 Ω

Close

1 MΩ or more

SL-00742
