SECURITY AND LOCKS

5. CHECK IGNITION SWITCH CIRCUIT

Step

Check

Yes

No

1

CHECK IGNITION SWITCH VOLTAGE.
1) Prepare the Subaru Select Monitor kit.
2) Turn the ignition switch to ON (engine OFF)
and run the “PC application for Subaru Select
Monitor”.
3) On «System Selection Menu» display,
select {Integ. unit mode}.
4) Select the {Current Data Display & Save}.
5) Select the {BATT voltage} and {IG power
supply voltage}.

Is the {IG power supply voltage}
within ±1 V against {BATT volt-
age}?

The ignition switch
input circuit is OK.

Go to step

2.

2

CHECK IGNITION SWITCH CIRCUIT.
1) Turn the ignition switch to OFF.
2) Disconnect the harness connector of body
integrated unit.
3) Turn the ignition switch to ON.
4) Measure the voltage between harness con-
nector terminal and chassis ground.

Connector & terminal

(B280) No. 1 (+) — Chassis ground (–):

Is the voltage 10 V or more?

Check body inte-
grated unit. <Ref.
to LAN(diag)-2,
Basic Diagnostic
Procedure.>

Check the harness
for open or short
circuit between
body integrated
unit and fuse.

SL-30

Front Inner Remote

SECURITY AND LOCKS

5. Front Inner Remote

A: REMOVAL

1) Remove the front door trim. <Ref. to EI-45, RE-

MOVAL, Door Trim.>

2) Remove the cable from the cable holder.

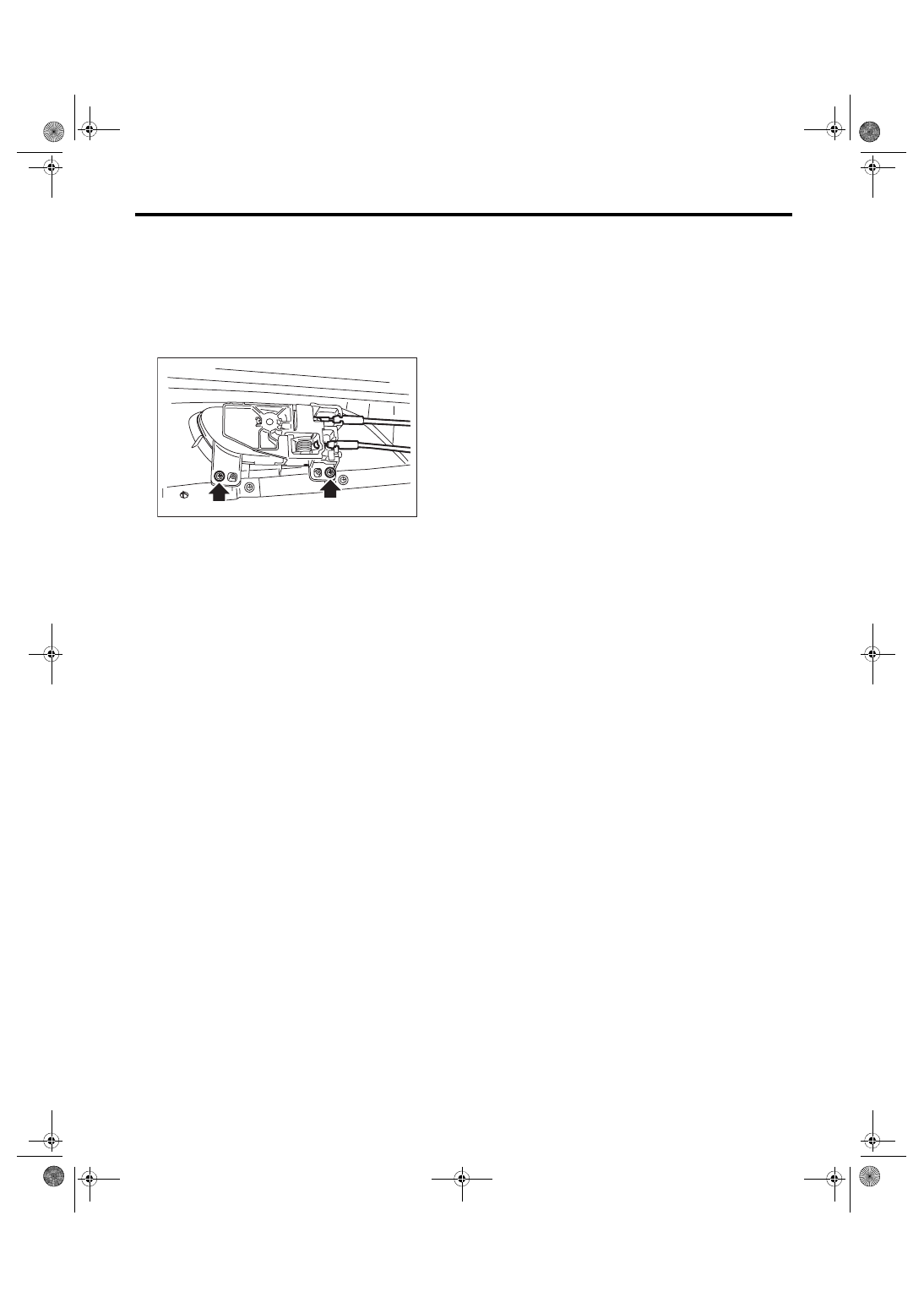

3) Remove  the  screws,  and  remove  the  inner  re-

mote handle.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

Check if the front remote handle operates normally.

• If  the  lever  is  faulty,  replace  the  front  inner  re-

mote handle.

• If the cable is deformed, replace the front door

latch and door lock actuator assembly.

SL-00734

SL-31

Front Outer Handle

SECURITY AND LOCKS

6. Front Outer Handle

A: REMOVAL

1) Raise the front door glass to the top position.

2) Remove the front door trim. <Ref. to EI-45, RE-

MOVAL, Door Trim.>

3) Remove the sealing cover. <Ref. to EB-21, RE-

MOVAL, Front Sealing Cover.>

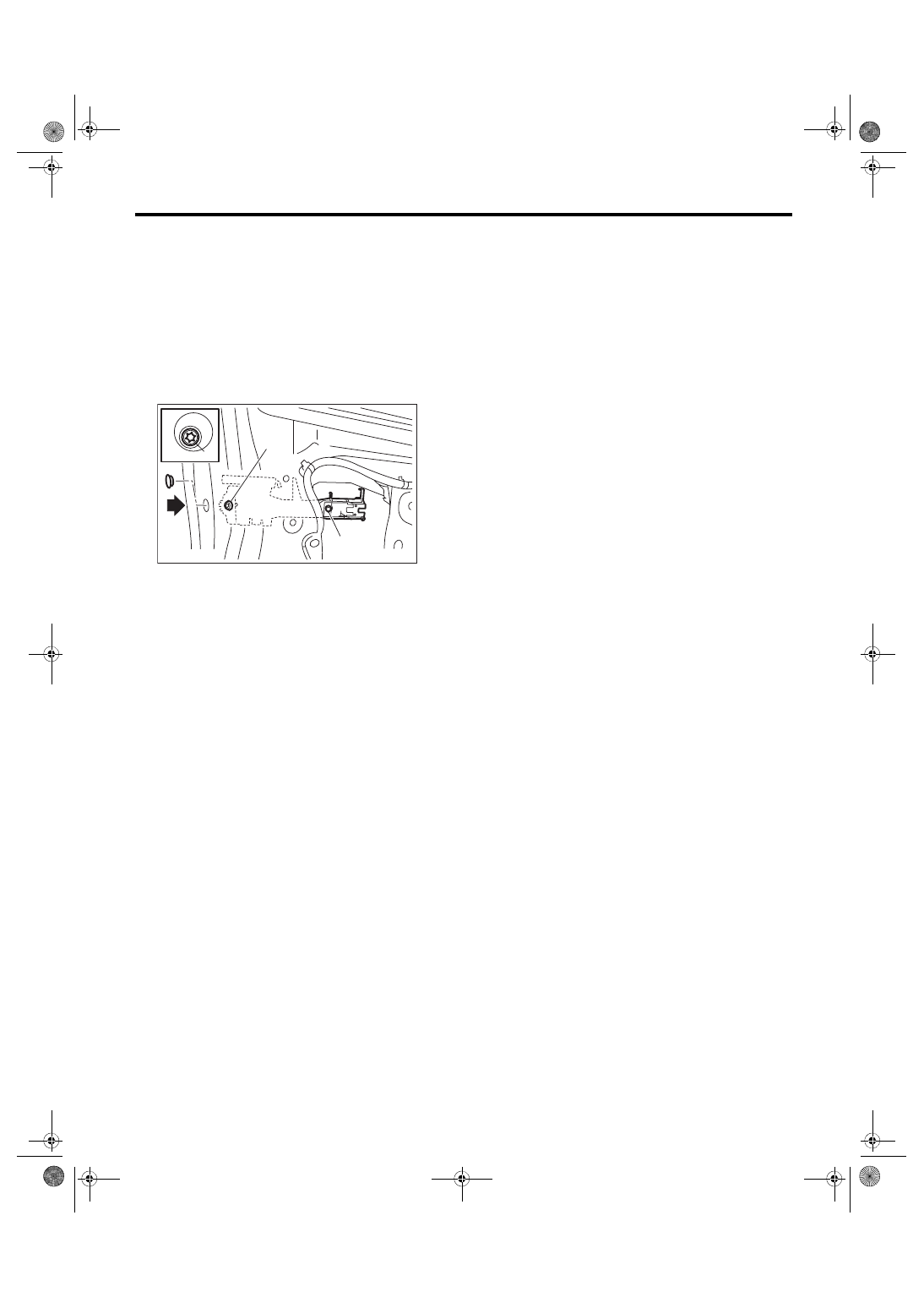

4) Remove the rod clamp.

5) Remove the plug at the rear of the door panel,

and loosen the TORX

®

 bolt (1).

6) Remove the door outer handle cover.

7) Move  the  front  outer  handle  towards  the  rear,

and remove the front outer handle.
CAUTION:

Do  not  apply  excessive  force  to  remove  the

handle  from  the  door  panel.  The  door  panel

may become deformed.

8) Remove the outer side spacer.

9) Loosen TORX

®

 bolt (2).

10) Remove  the  frame  assembly  from  inside  the

door panel.

B: INSTALLATION

Install each part in the reverse order of removal.
Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to SL-2, DOOR LOCK ASSEM-

BLY, COMPONENT, General Description.>

C: INSPECTION

Check if the front outer handle operates normally.

• If the lever is faulty, replace the front outer han-

dle.

• If the rod is deformed, replace the front door latch

and door lock actuator assembly.

SL-00735

(1)

(1)

(2)

SL-32

Front Door Latch and Door Lock Actuator Assembly

SECURITY AND LOCKS

7. Front Door Latch and Door

Lock Actuator Assembly

A: REMOVAL

1) Raise the front door glass to the top position.

2) Disconnect the ground cable from battery.

3) Remove the front door trim. <Ref. to EI-45, RE-

MOVAL, Door Trim.>

4) Remove the sealing cover. <Ref. to EB-21, RE-

MOVAL, Front Sealing Cover.>

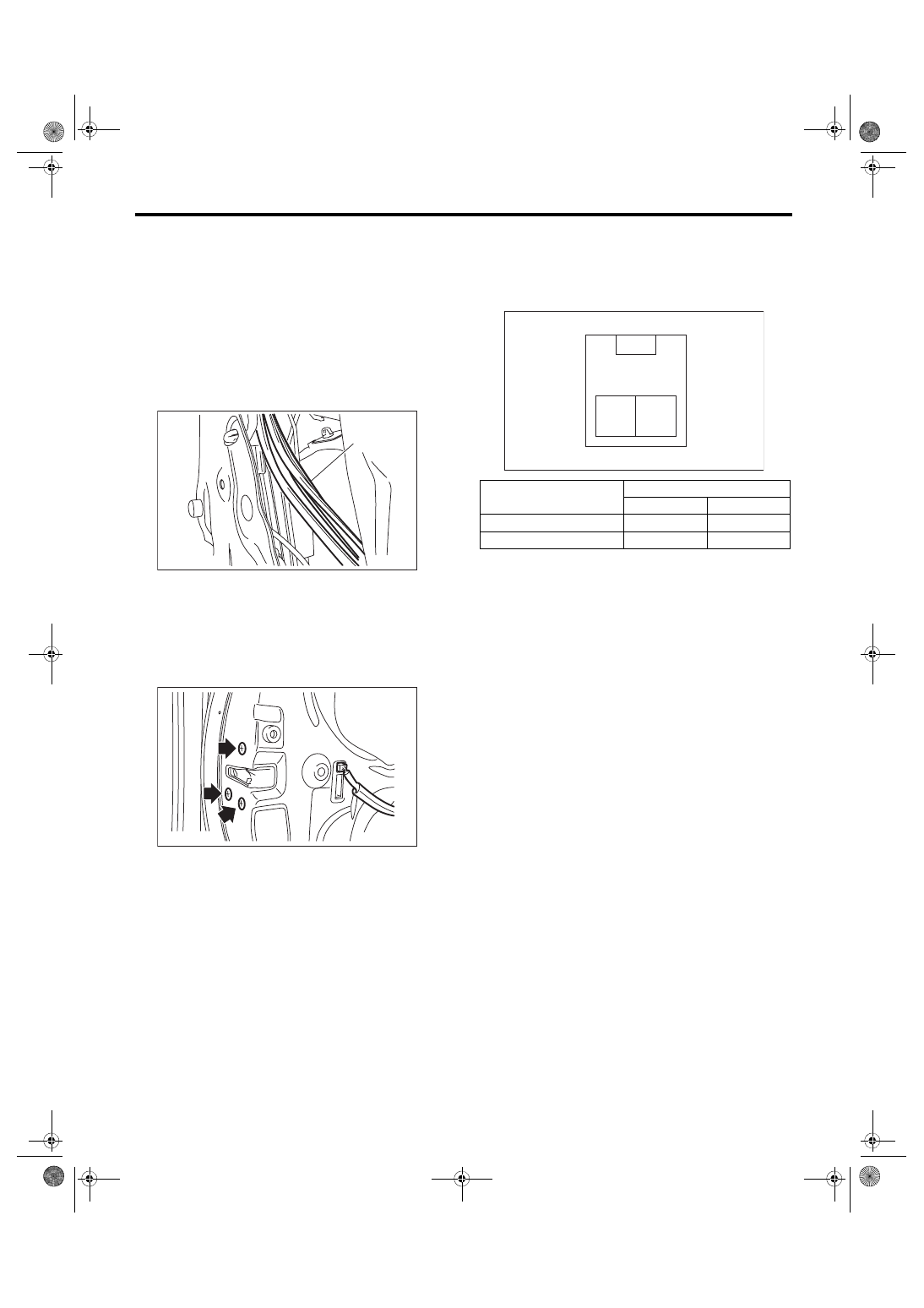

5) Remove the glass run rubber (A) partially.

6) Remove  the  bolts,  and  then  remove  the  door

sash.

7) Remove  the  rod  from  the  outer  handle  rod

clamp.

8) Disconnect the door lock actuator connector.

9) Remove the screws, and remove the front door

latch & door lock actuator assembly.

B: INSTALLATION

Install each part in the reverse order of removal.
Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to SL-2, DOOR LOCK ASSEM-

BLY, COMPONENT, General Description.>

C: INSPECTION

1. DOOR LATCH

Check if the front door latch operates normally.

• If the cable or rod is faulty, replace the front door

latch and door lock actuator assembly.

2. LOCK ACTUATOR

1) Disconnect the door lock actuator harness con-

nector.

2) Connect the battery to door lock actuator termi-

nals.

3) If  the  actuator  does  not  operate  normally,  re-

place the front door latch and door lock actuator as-

sembly.

SL-00886

(A)

SL-00736

Actuator operation

Terminals

No. 1

No. 2

Lock → Unlock

–

+

Unlock → Lock

+

–

2 1
