GW-5

General Description

GLASS/WINDOWS/MIRRORS

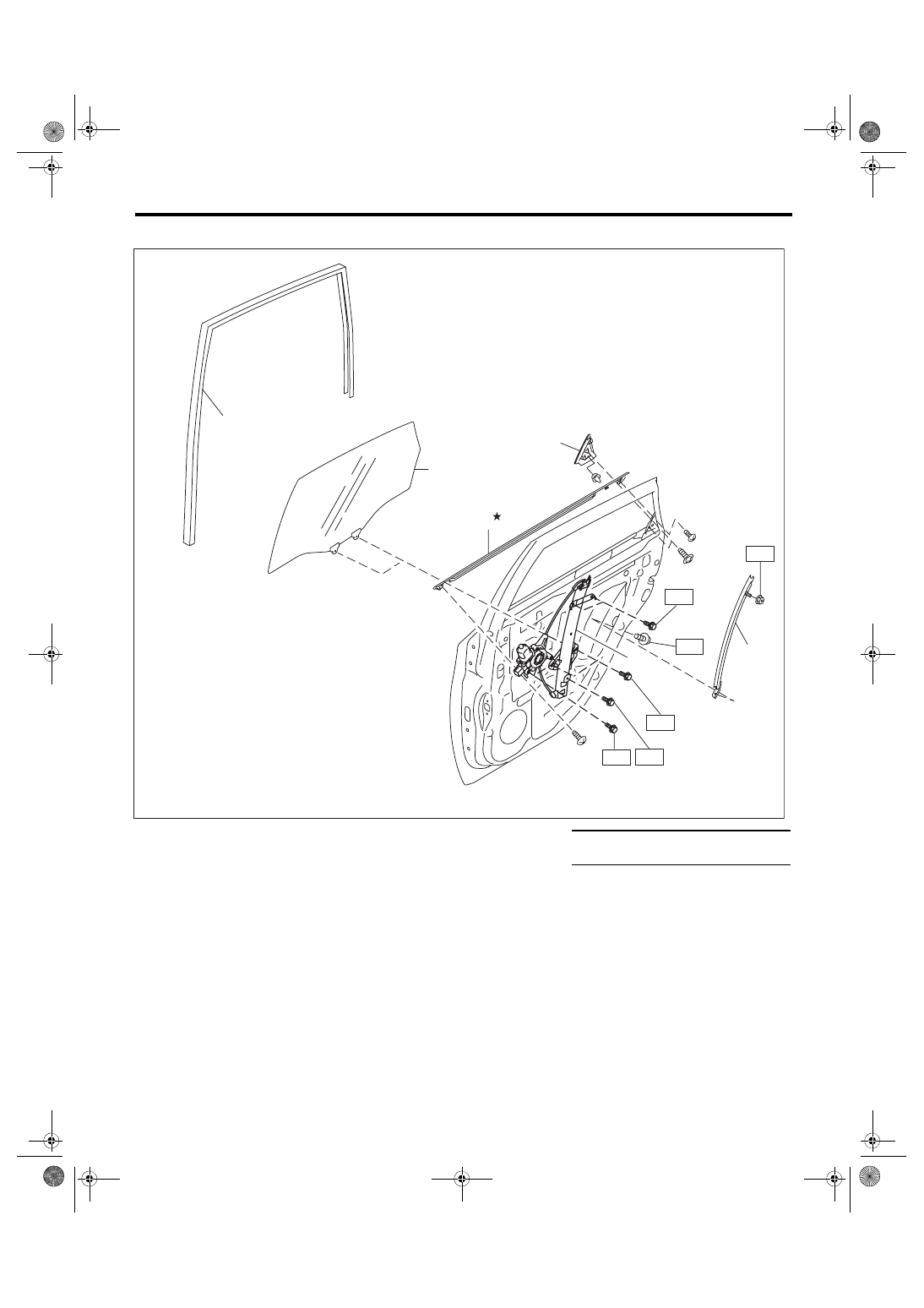

4. REAR DOOR GLASS

(1)

Glass run rubber

(4)

Rear outer gusset cover

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Glass

(5)

Regulator & motor ASSY

T: 7.5 (0.76, 5.5)

(3)

Weather strip outer

(6)

Door sash





GW-00751

(1)

(5)

T

(2)

(4)

T

T

(3)

T

T

T

(6)

GW-6

General Description

GLASS/WINDOWS/MIRRORS

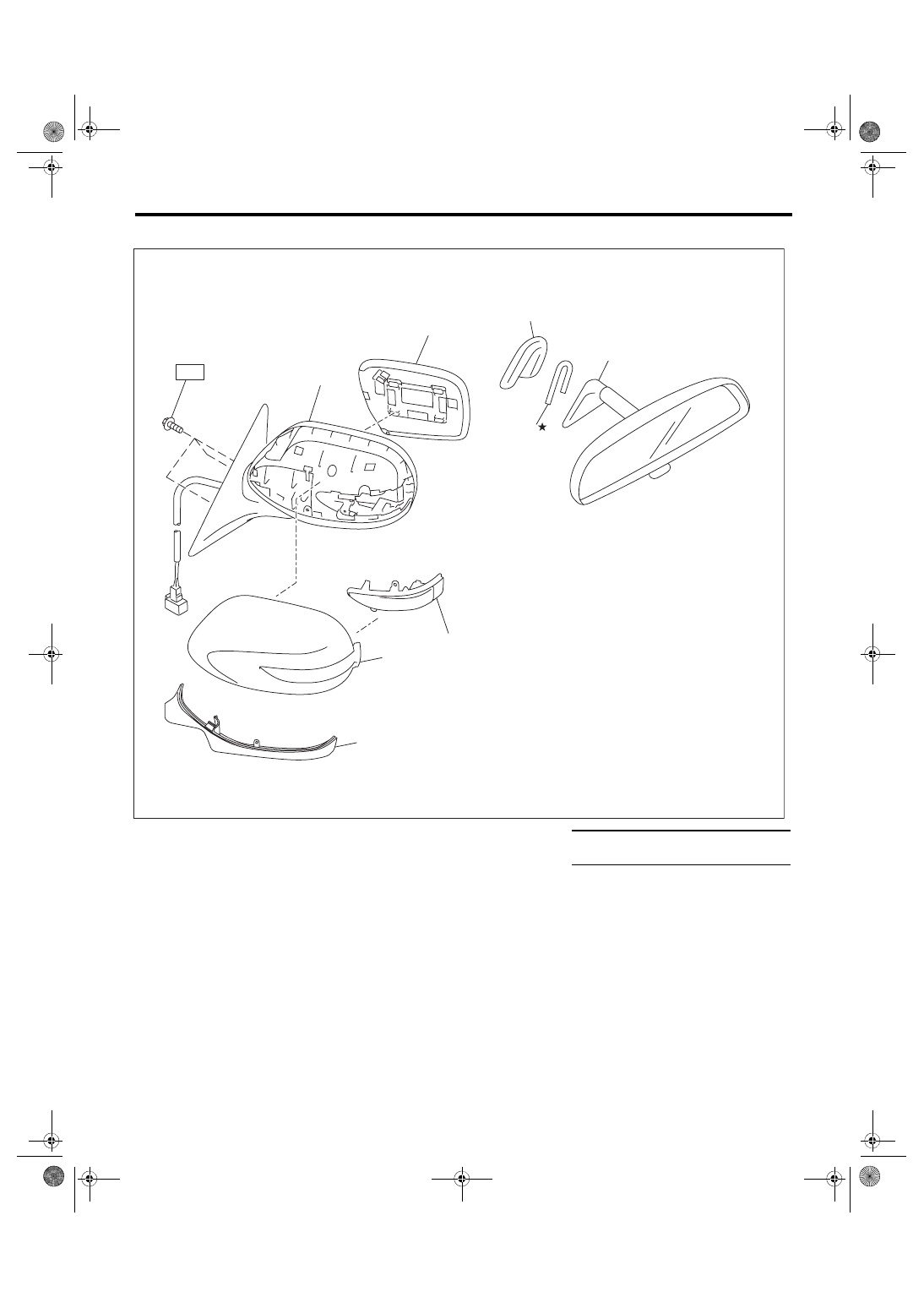

5. MIRROR

B: CAUTION

• Before disassembling or reassembling parts, always disconnect the battery ground cable from battery.

When replacing the audio, control module and other parts provided with memory functions, record the mem-

ory contents before disconnecting the battery ground cable. Otherwise, the memory is cleared.

• Avoid impact and damage to the glass.

• Reassemble the parts in the reverse order of disassembly procedure unless otherwise indicated.

• Connect the connectors securely during reassembly.

• After reassembly, make sure that the functional parts operate normally.

(1)

Outer mirror case ASSY

(5)

Outer mirror lower cover

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Mirror

(6)

Mount

T: 4.5 (0.46, 3.3)

(3)

Scalp cap

(7)

Spring





(4)

Side turn signal light ASSY

(8)

Rearview mirror ASSY





GW-00803

(4)

(1)

(2)

(6)

(7)

(8)

T

(5)

(3)

GW-7

General Description

GLASS/WINDOWS/MIRRORS

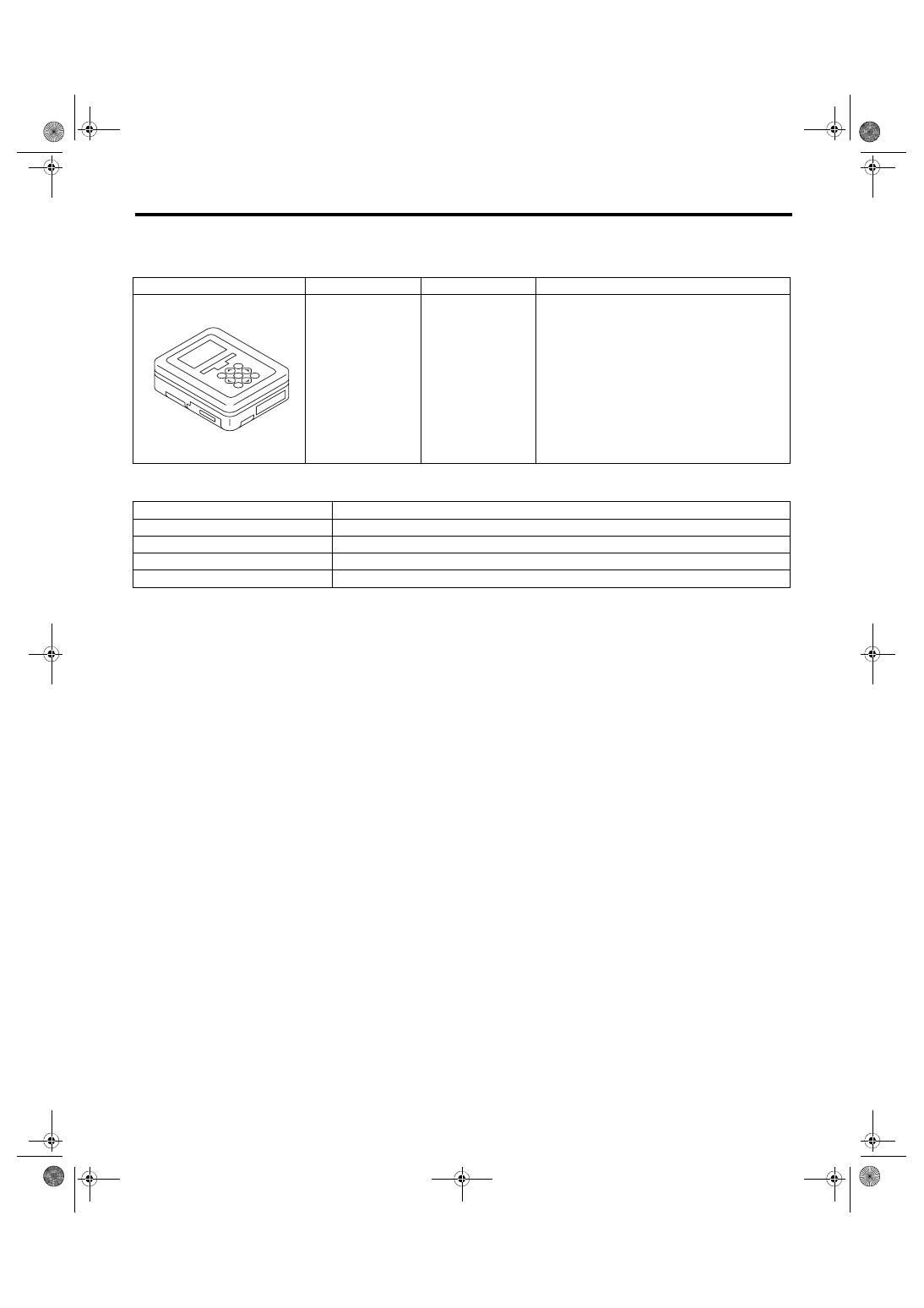

C: PREPARATION TOOL

1. SPECIAL TOOL

2. GENERAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

1B022XU0

SUBARU SELECT
MONITOR III KIT

Used for setting of each function and trouble-
shooting for electrical system.

TOOL NAME

REMARKS

Circuit tester

Used for measuring resistance and voltage.

Piano wire

Used for removing the window glass.

Cutter knife

Used for removing the window glass.

Windshield glass knife

Used for removing the window glass.

ST1B022XU0

GW-8

Power Window System

GLASS/WINDOWS/MIRRORS

2. Power Window System

A: WIRING DIAGRAM

Refer to “Power Window System” in the wiring diagram. <Ref. to WI-130, WIRING DIAGRAM, Power Win-

dow System.>

B: INSPECTION

1. RESET OPERATION A

1) Sit in the driver’s seat and close the door.

2) Turn the ignition switch to ON.

3) Operate the power window main switch to open the window glass halfway.

4) Operate the power window main switch to “UP” direction to fully close the driver’s side window glass.

5) While the window glass is fully closed, hold down the power window switch to “UP” direction for one sec-

ond.

6) Operate the power window main switch to “AUTO DOWN” direction to check whether the window fully

opens properly. If the window does not fully open properly, repeat steps 1) to 6).

2. RESET OPERATION B

1) Sit in the driver’s seat and close the door.

2) Turn the ignition switch to ON.

3) Perform “AUTO UP” operation for the driver’s side window glass, by fully pulling up the power window

main switch to cause the reverse operation (in reverse operation, the window is repeatedly fully closed and

then reversed to open it slightly) 10 times in row.

4) Check that the “AUTO UP” does not operate.

5) Perform reset operation A.

6) Check that the window operates properly by operating the “AUTO UP” and “AUTO DOWN” switch. If the

window does not fully open/close properly, repeat steps 1) to 6).

C: NOTE

For procedure of each component in the power window system, refer to the respective section.

• Power window control switch: <Ref. to GW-9, Power Window Control Switch.>

• Front door glass: <Ref. to GW-12, Front Door Glass.>

• Front regulator and motor assembly: <Ref. to GW-13, Front Regulator and Motor Assembly.>

• Rear door glass: <Ref. to GW-21, Rear Door Glass.>

• Rear regulator and motor assembly: <Ref. to GW-22, Rear Regulator and Motor Assembly.>

Symptoms

Repair order

All power windows do not operate.

1. Check the fuse (SBF-4).
2. Check the power window circuit breaker.
3. Check the power window relay.
4. Check the wiring harness.

Particular window does not operate.

1. Check the power window main switch.
2. Check the power window sub-switch.
3. Check the power window motor.
4. Check the wiring harness.

“Window Lock” does not operate.

Check the power window main switch.

Driver’s side window moves slightly (approx. 20 mm (0.79 in)).

1. Check the power window motor.
2. Check the power window main switch.
3. Check the wiring harness.

Driver’s side window moves slightly (approx. 50 mm (1.97 in)).
(This status is not a failure.)

Perform reset operation A. <Ref. to GW-8, RESET OPERA-
TION A, INSPECTION, Power Window System.>

Driver’s side window does not close completely. (Using AUTO
UP allows the window to fully close first and then move in
reverse resulting in slightly opening.)

Perform reset operation B. <Ref. to GW-8, RESET OPERA-
TION B, INSPECTION, Power Window System.>
