2. Horn System

A: WIRING DIAGRAM

Refer to “Horn System” in the wiring diagram. <Ref. to WI-129, WIRING DIAGRAM, Horn System.>

B: INSPECTION

1. HORN RELAY

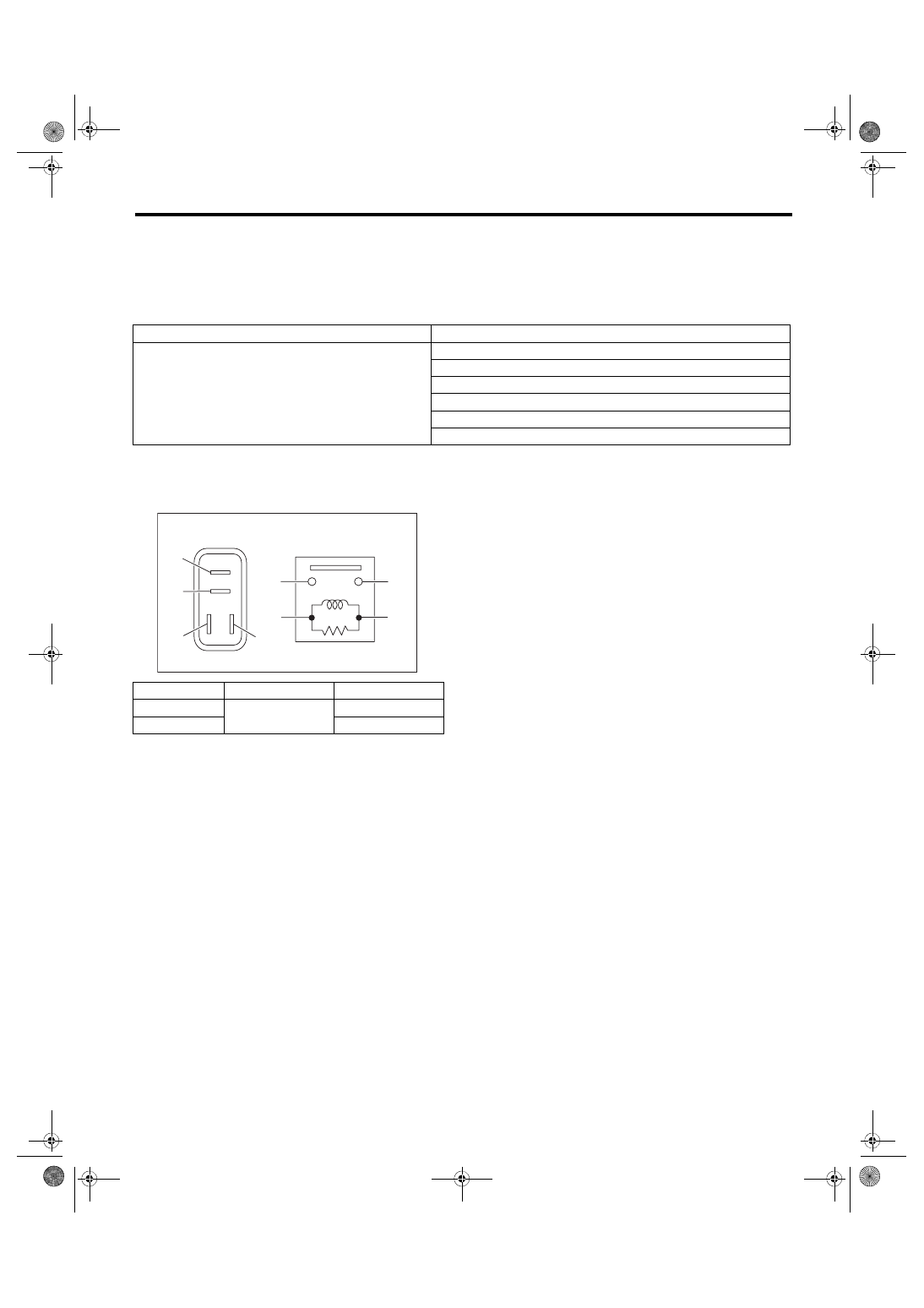

1) Connect terminal No. 4 to the battery positive terminal and the terminal No. 3 to the battery negative ter-

minal, and check the resistance value between the horn relay terminals.

2) Replace the horn relay if the inspection result is not within the standard value.

C: NOTE

For procedure of each component in the horn system, refer to the respective section.

• Horn assembly: <Ref. to COM-4, Horn.>

• Horn switch: <Ref. to COM-5, Horn Switch.>

Symptoms

Inspection steps

Horn does not sound

1. Check the fuse.
2. Check the horn relay.
3. Check the role connector.
4. Check the horn switch.
5. Check the horn assembly.
6. Check the harness.

Continuity

Terminal No.

Standard value

Yes

1 and 2

Less than 1 Ω

None

1 MΩ or more

COM00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

COM-4

Horn

COMMUNICATION SYSTEM

3. Horn

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the front bumper face. <Ref. to EI-31,

FRONT  BUMPER  FACE,  REMOVAL,  Front

Bumper.>

3) Disconnect the harness connector.

4) Remove the horn bracket mounting bolt, and re-

move the horn assembly.

B: INSTALLATION

1) Install each part in the reverse order of removal.
Tightening torque:

Lo side: 18 N·m (1.84 kgf-m, 13.3 ft-lb)

Hi side: 13 N·m (1.33 kgf-m, 9.6 ft-lb)

2) Adjust the fog light beam. (Model with fog light)

<Ref.  to  LI-21,  FOG  LIGHT  AIMING,  ADJUST-

MENT, Front Fog Light Assembly.>

C: INSPECTION

1) Remove the horn. <Ref. to COM-4, REMOVAL,

Horn.>

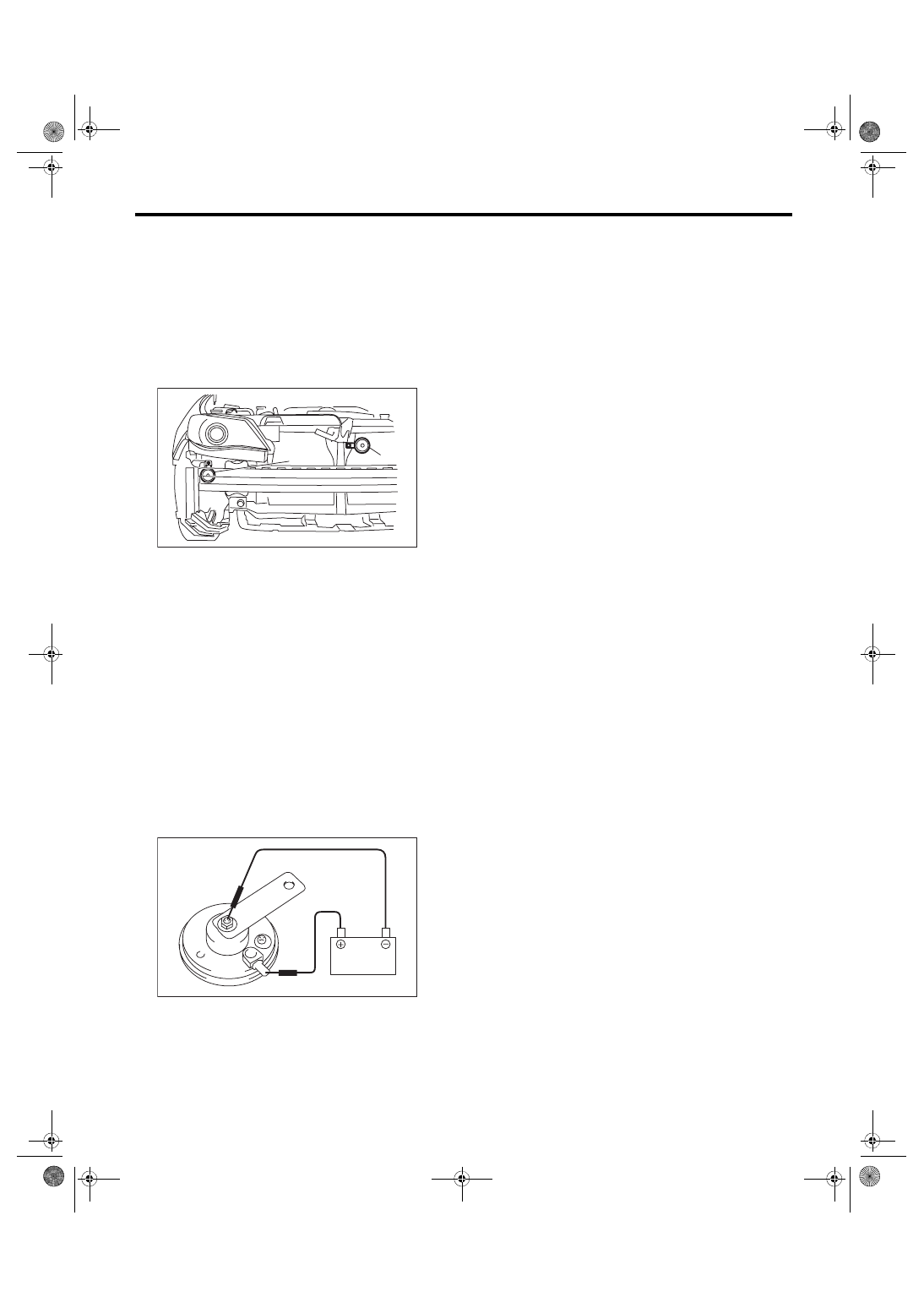

2) Check the horn sounds when applying the bat-

tery voltage to the horn assembly.

3) If it does not operate normally, replace the horn

assembly.

(1) Lo side horn
(2) Hi side horn

COM00057

(1)

(2)

COM00003

COM-5

Horn Switch

COMMUNICATION SYSTEM

4. Horn Switch

A: REMOVAL

CAUTION:

Before  handling  the  airbag  module,  refer  to

“CAUTION”  of  “General  Description”  in  “AIR-

BAG SYSTEM”. <Ref. to AB-5, CAUTION, Gen-

eral Description.>
NOTE:

Horn switch is a unit with the driver’s airbag mod-

ule.

1) Disconnect  the  ground  cable  from  battery  and

wait for at least 60 seconds before starting work.

2) Remove the driver’s airbag module. <Ref. to AB-

15, REMOVAL, Driver’s Airbag Module.>

B: INSTALLATION

CAUTION:

• Before  handling  the  airbag  module,  refer  to

“CAUTION”  of  “General  Description”  in  “AIR-

BAG SYSTEM”. <Ref. to AB-5, CAUTION, Gen-

eral Description.>

• Do not allow harness and connectors to in-

terfere or get tangled up with other parts.

1) Install the driver’s airbag module. <Ref. to AB-

15, INSTALLATION, Driver’s Airbag Module.>

2) Install each part in the reverse order of removal.

C: INSPECTION

1) Remove the horn switch. <Ref. to COM-5, RE-

MOVAL, Horn Switch.>

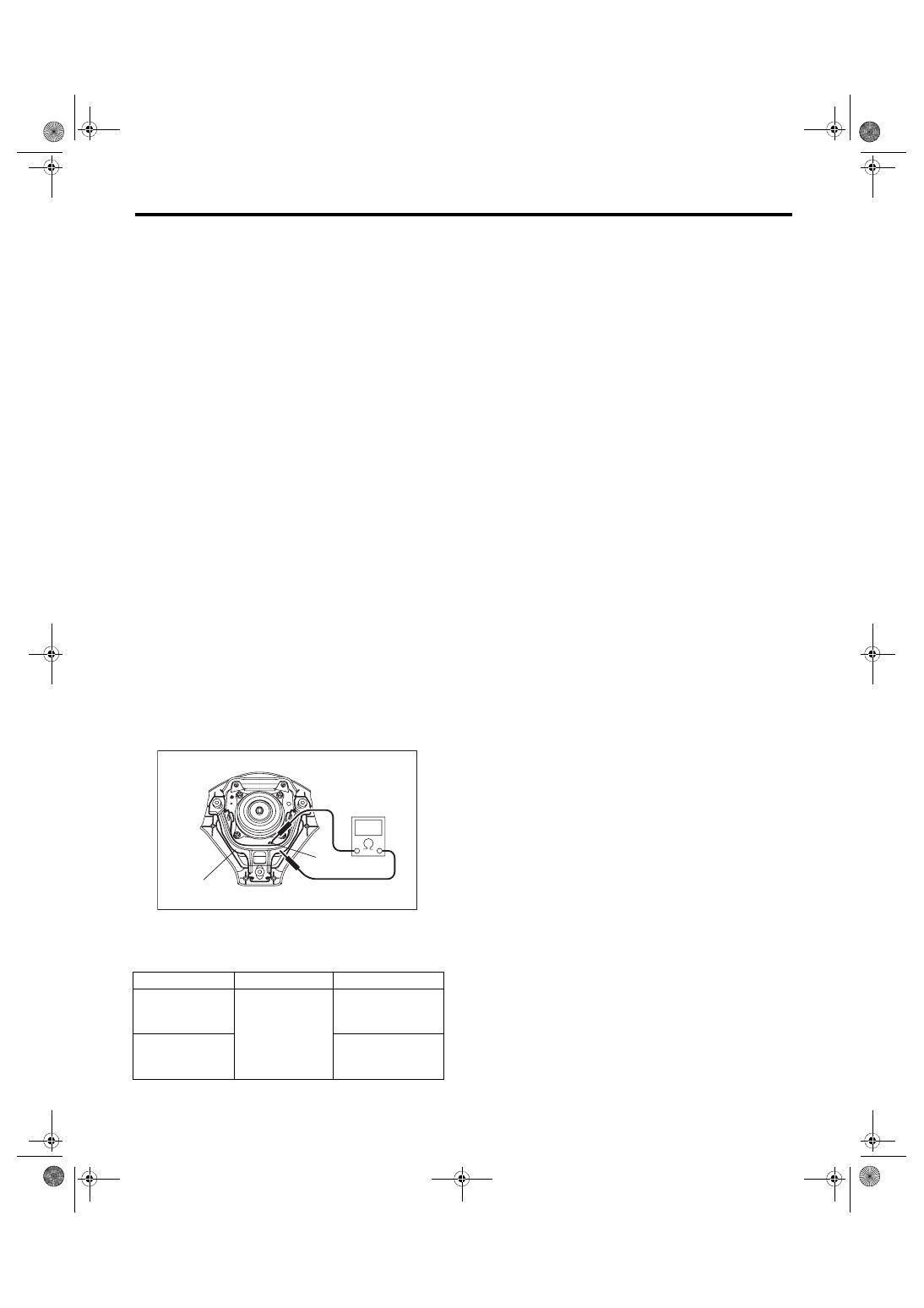

2) Check the resistance between horn switch termi-

nal and airbag module bracket.

3) Replace the driver’s airbag module if the inspec-

tion result is not within the standard value.

(1) Horn switch terminal
(2) Airbag module bracket

Switch position

Terminal No.

Standard value

The airbag mod-
ule bracket being
pushed

Horn switch ter-

minal and airbag

module bracket

Less than 1 Ω

The airbag mod-
ule bracket being
separated
