Front Wiper Motor and Link

WIPER AND WASHER SYSTEMS

7. Front Wiper Motor and Link

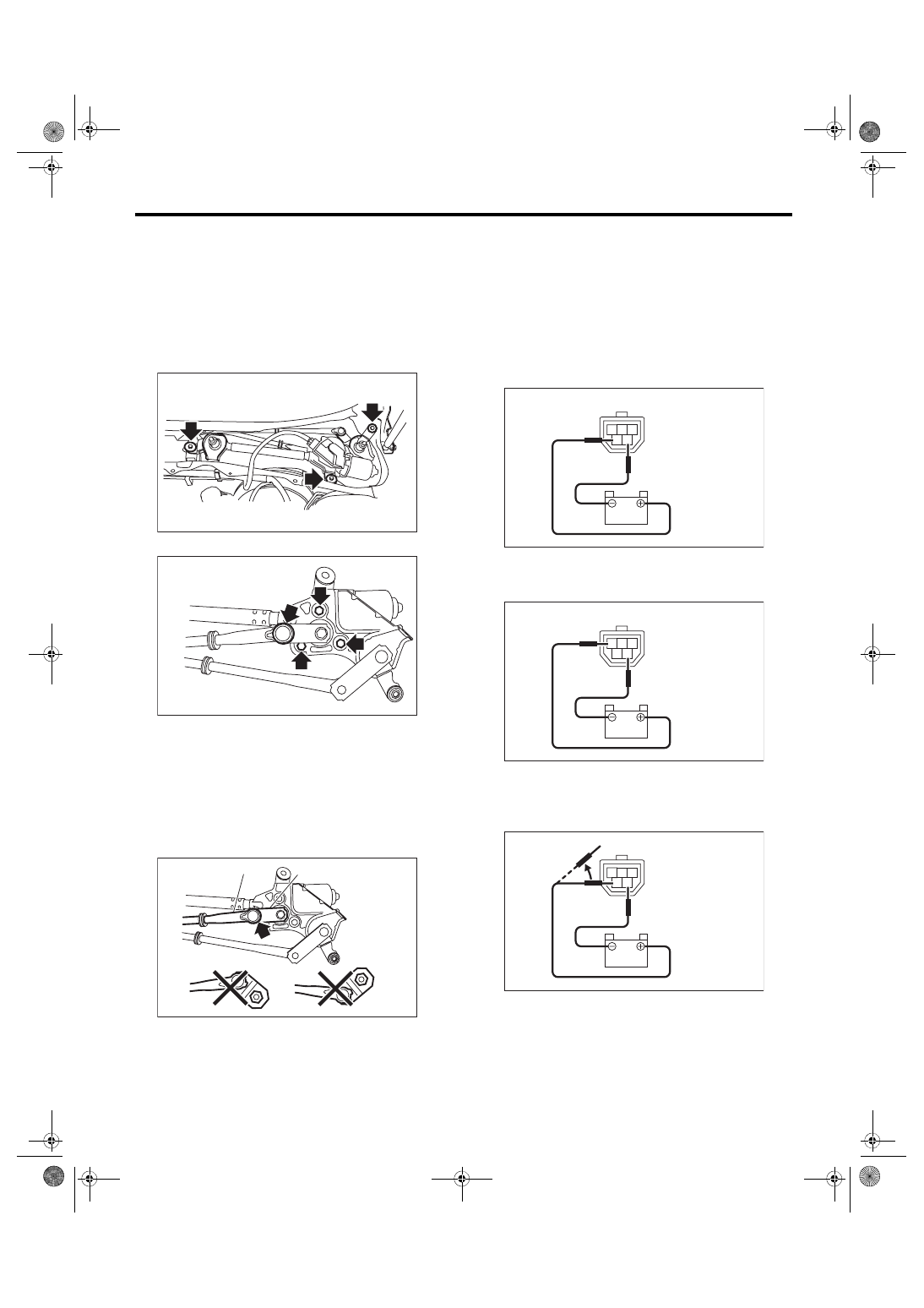

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove  the  cowl  panel.  <Ref.  to  EI-40,  RE-

MOVAL, Cowl Panel.>

3) Disconnect the connector of motor.

4) Remove  the  bolts,  and  then  remove  the  wiper

link.

5) Remove the bolt and link and remove the motor.

B: INSTALLATION

1) Connect the battery ground terminal.

2) To confirm that the motor is at the auto stop po-

sition, connect the harness to the motor and turn

the wiper switch to ON/OFF once.

3) Disconnect the ground cable from battery.

4) Set the link where rod (A) and link plate (B) are

aligned in a straight line.

5) Install each part in the reverse order of removal.
Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to WW-2, FRONT WIPER, COM-

PONENT, General Description.>

C: INSPECTION

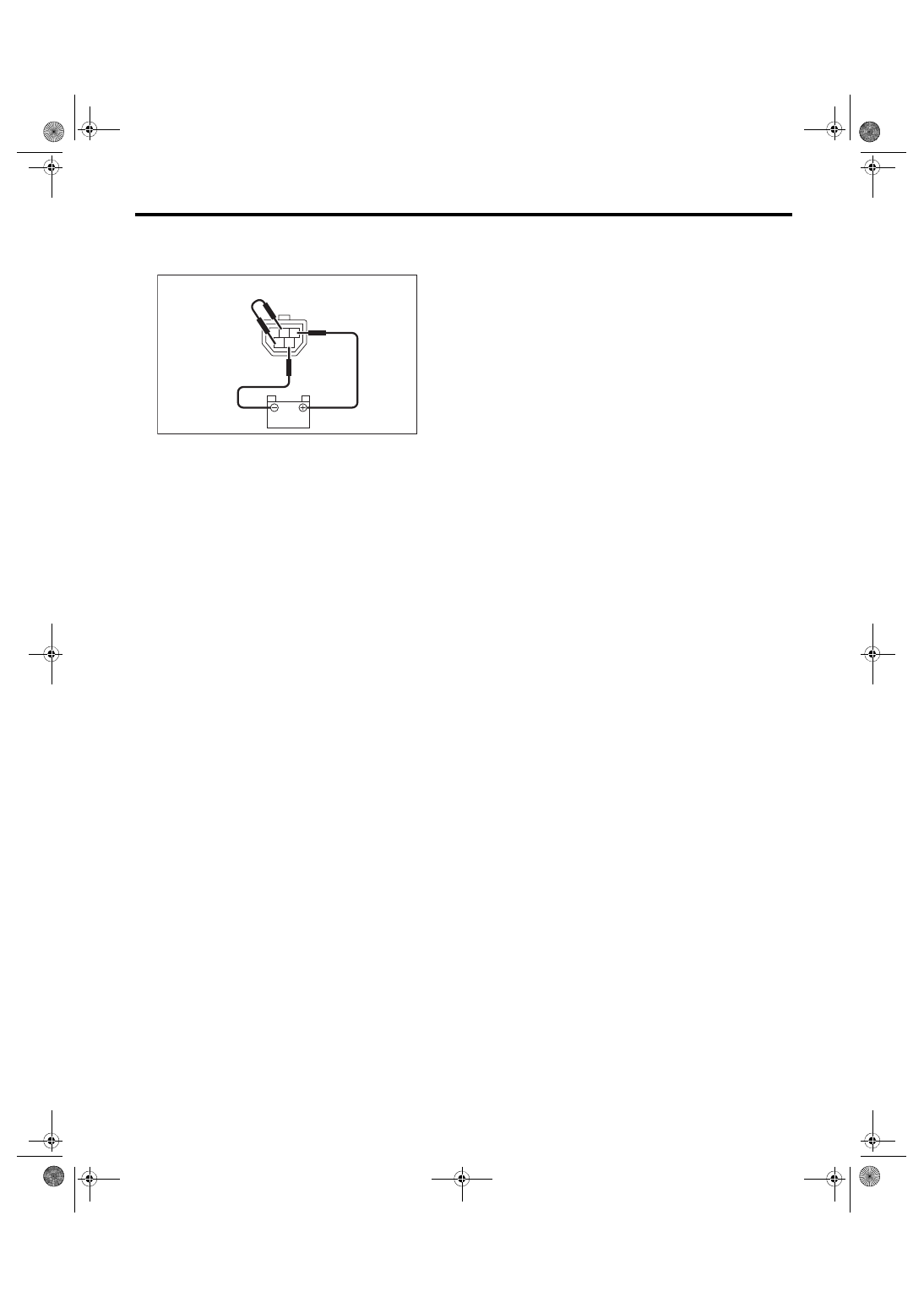

1) When the battery is connected to the terminal of

connectors as shown in the figure, confirm that the

motor operates at low speed.

2) When the battery is connected to the terminal of

connectors as shown in the figure, confirm that the

wiper motor operates at high speed.

3) Connect the battery to terminals of the connec-

tor, and remove the terminal connection with motor

rotating at low speed, and stop the wiper motor in

mid-operation.

WW-00511

WW-01104

WW-01105

(A)

(B)

3 2

5 4

1

WW-00519

3 2

5 4

1

WW-00518

3 2

5 4

1

WW-00517

WW-18

Front Wiper Motor and Link

WIPER AND WASHER SYSTEMS

4) Connect the battery and confirm that the motor

stops at the automatic stop position after the motor

operates at low speed again.

3 2

5 4

1

WW-00516

WW-19

Front Washer Nozzle

WIPER AND WASHER SYSTEMS

8. Front Washer Nozzle

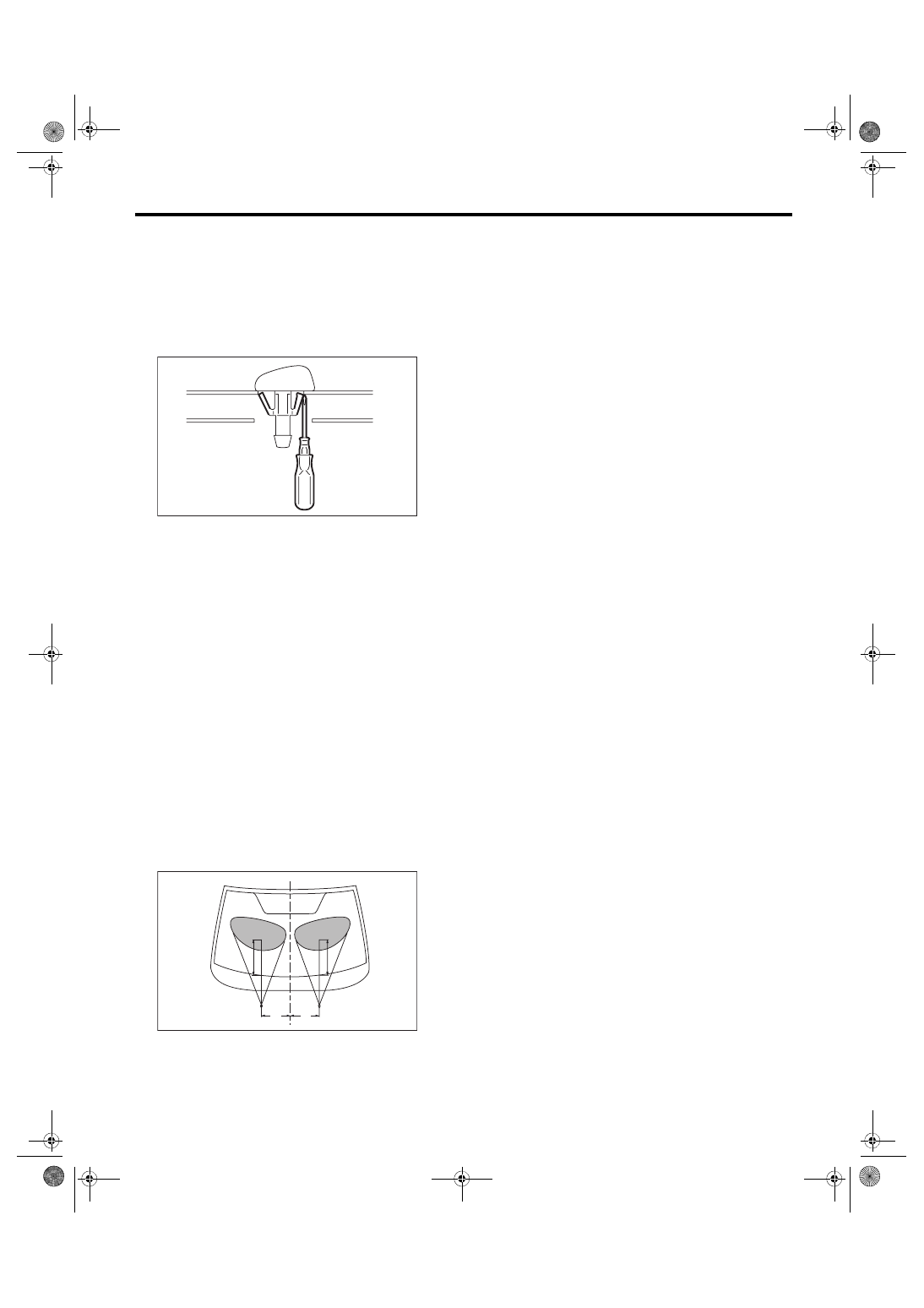

A: REMOVAL

1) Remove the washer hose from the washer noz-

zle.

2) Open the clips on the underside of the front hood

with  a  thin  screwdriver  or  other  tool,  and  remove

the washer nozzle.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

1. VISUAL CHECK

Check the following items, if a failure is found re-

place the parts.

• Make sure the nozzle and hose are not clogged.

• Make sure the hose is not bent.

2. SPRAY POSITION CHECK

1) Turn the wiper switch to OFF position.

2) While  the  vehicle  is  at  a  standstill,  make  sure

that the washer injection position is as shown in the

figure.

3) After check, if the spray position is largely differ-

ent from the position, replace with a new washer

nozzle.
Spray position:

A: 250 mm (9.84 in)

B: 315 mm (12.4 in)

WW-00023

WW-00493

A

B

B

A

WW-20

Rear Wiper Arm

WIPER AND WASHER SYSTEMS

9. Rear Wiper Arm

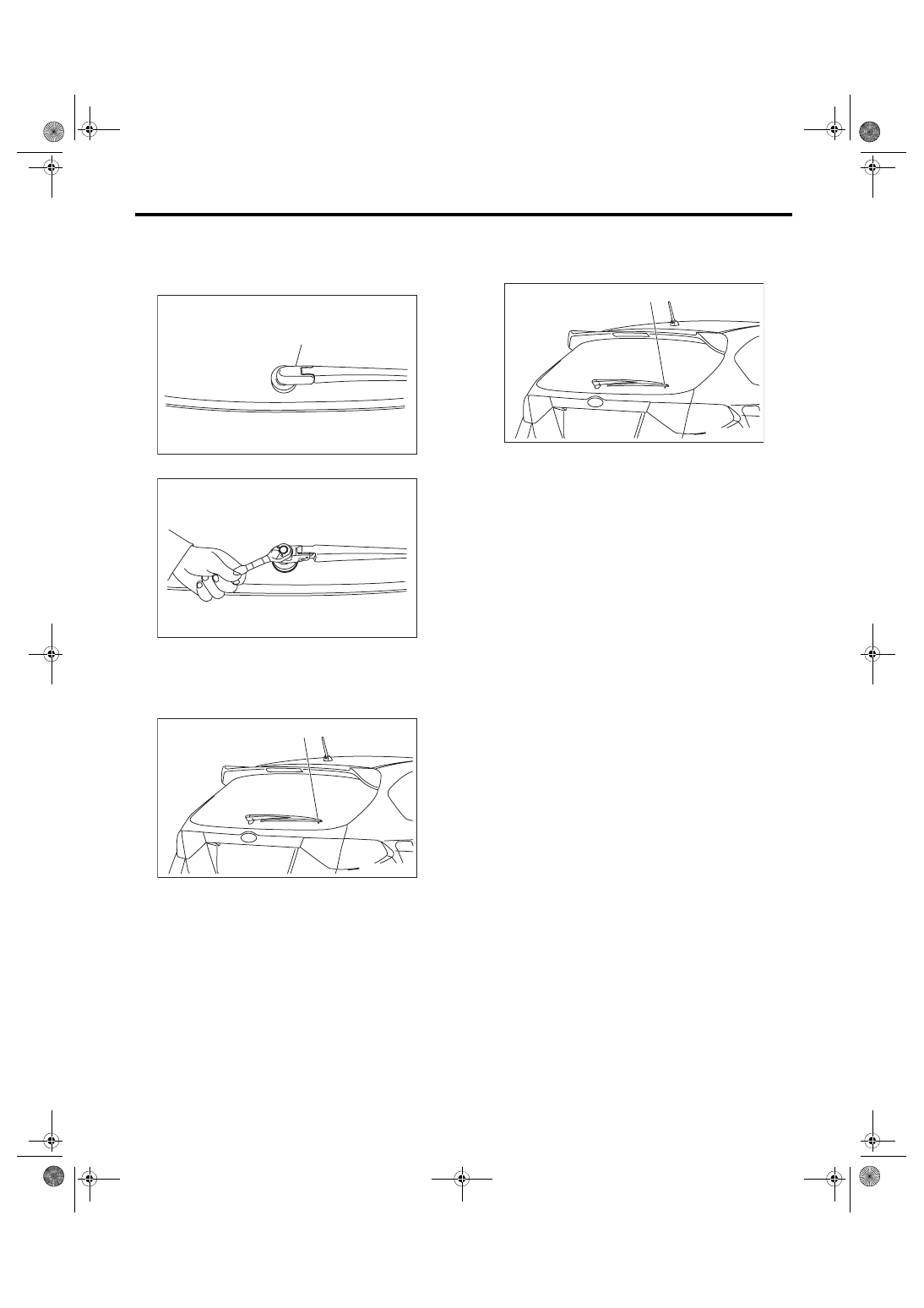

A: REMOVAL

1) Detach the wiper arm cover (A).

2) Remove the nut and remove the wiper arm.

B: INSTALLATION

1) Install each part in the reverse order of removal.

2) Operate the rear wiper once.

3) Align the blade with the marking (A) of the glass.

Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to WW-3, REAR WIPER, COMPO-

NENT, General Description.>

C: ADJUSTMENT

1) Operate the rear wiper once.

2) Align the blade with the marking (A) of the glass.

WW-00506

(A)

WW-00507

WW-00544

(A)

WW-00544

(A)
