WW-13

Wiper Blade

WIPER AND WASHER SYSTEMS

E: INSPECTION

1) When  the  wiper  does  not  operate  properly,  in-

spect the following item.

• Make sure the movable part of blade assembly

moves smoothly.

• Make sure the wiper rubber is not deformed or

damaged.

2) Replace with a new part if damage is found.

WW-14

Washer Tank and Motor

WIPER AND WASHER SYSTEMS

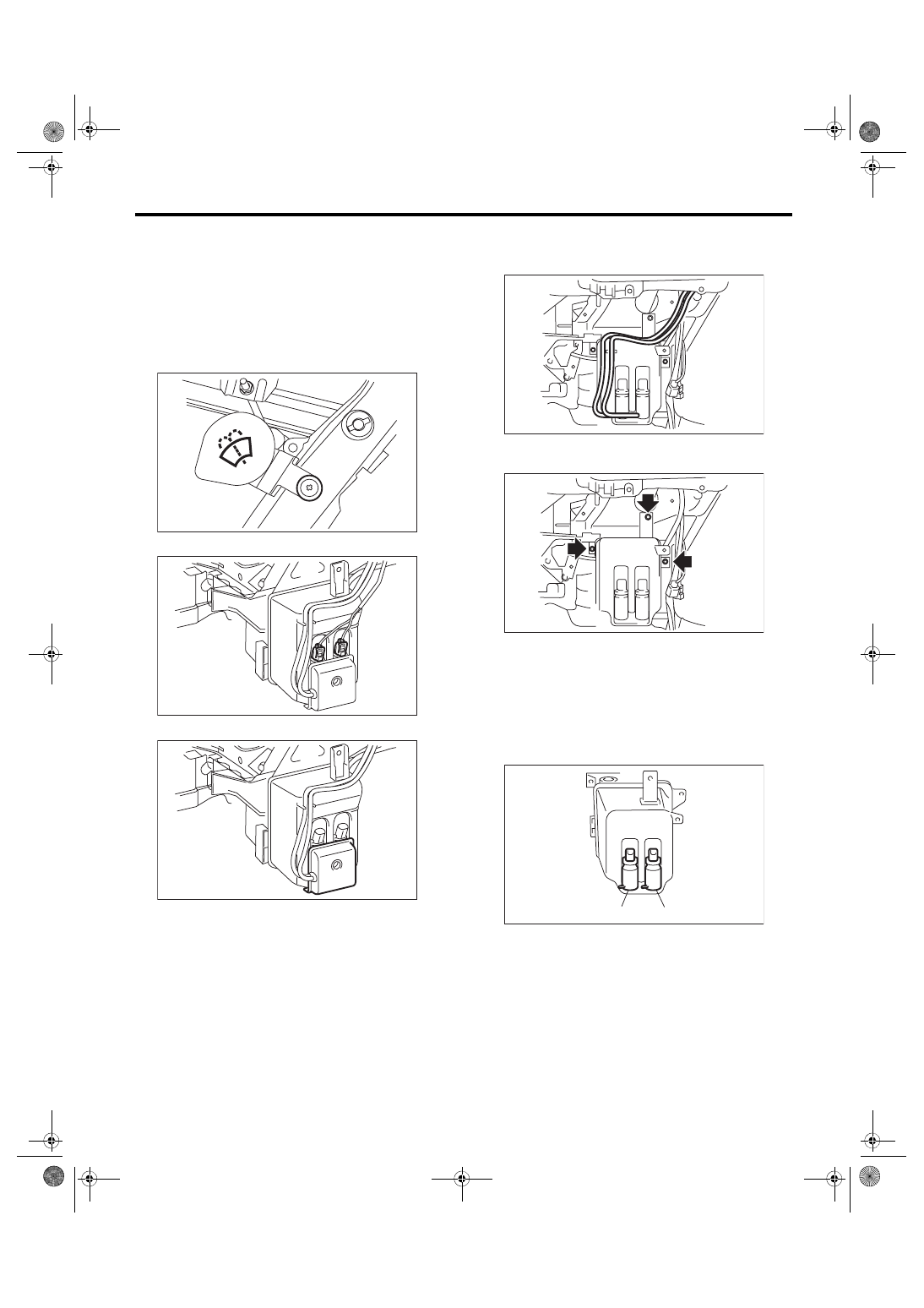

5. Washer Tank and Motor

A: REMOVAL

1) Open the front hood.

2) Disconnect the ground cable from battery.

3) Remove the front bumper face. <Ref. to EI-31,

FRONT  BUMPER  FACE,  REMOVAL,  Front

Bumper.>

4) Remove the duct clip.

5) Disconnect the connector.

6) Remove the screws and detach the cover.

7) Prepare  a  container  before  disconnecting  the

washer hose and drain all washer fluid in the wash-

er tank.

8) Remove  the  bolts  and  nuts  and  remove  the

washer tank.

B: INSTALLATION

Install each part in the reverse order of removal.
Tightening torque:

6.0 N·m (0.61 kgf-m, 4.4 ft-lb)

C: DISASSEMBLY

Pull out the washer motor from the tank.

WW-00480

WW-00481

WW-00482

(A) Front
(B) Rear

WW-00483

WW-00484

(A)

(B)

WW-00485

WW-15

Washer Tank and Motor

WIPER AND WASHER SYSTEMS

D: ASSEMBLY

1) Assemble each part in the reverse order of dis-

assembly.

2) Confirm that water does not leak from installa-

tion area of motor.

E: INSPECTION

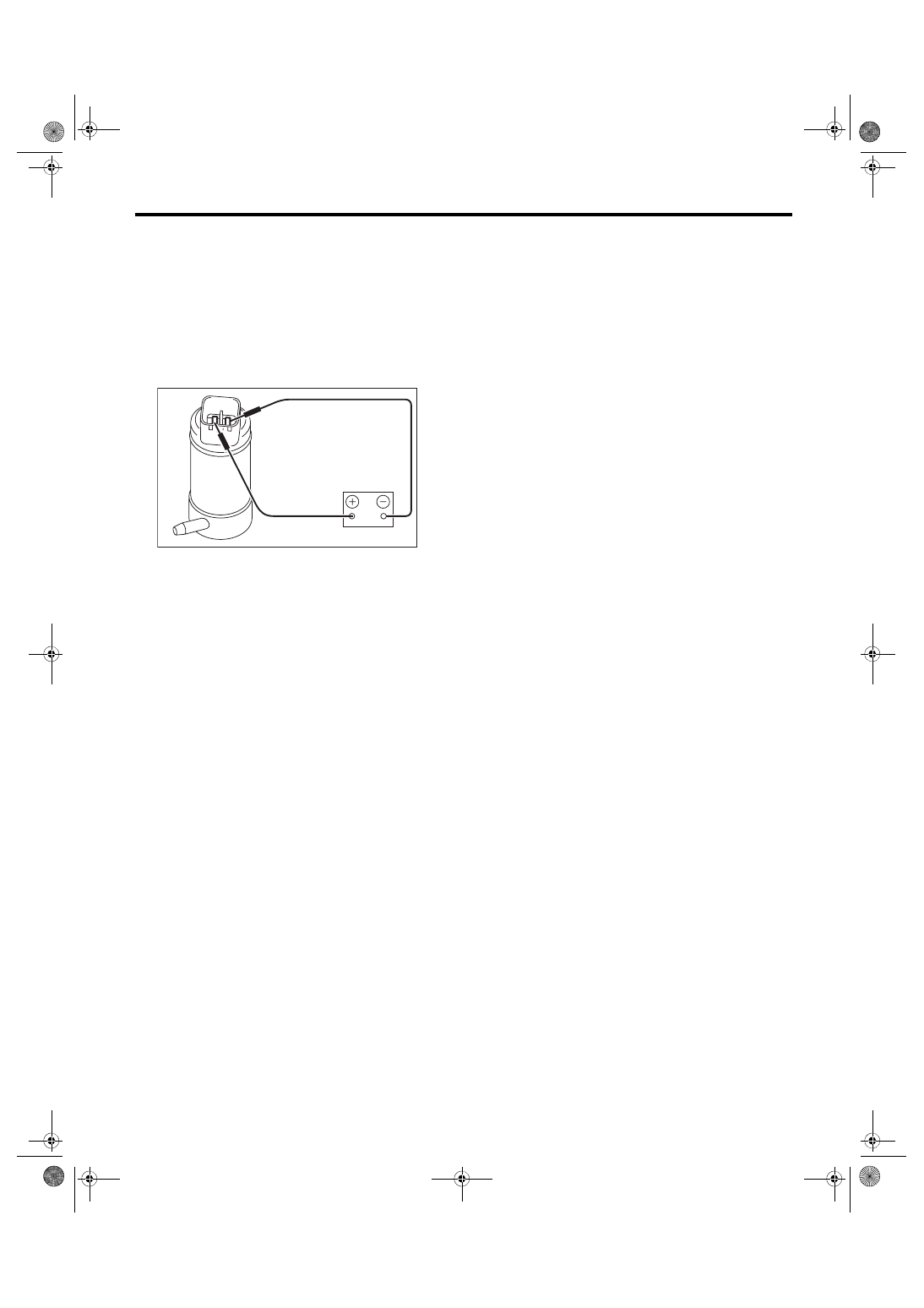

Apply battery voltage to the connector terminal of

the washer motor and make sure the motor oper-

ates.

WW-00287

WW-16

Front Wiper Arm

WIPER AND WASHER SYSTEMS

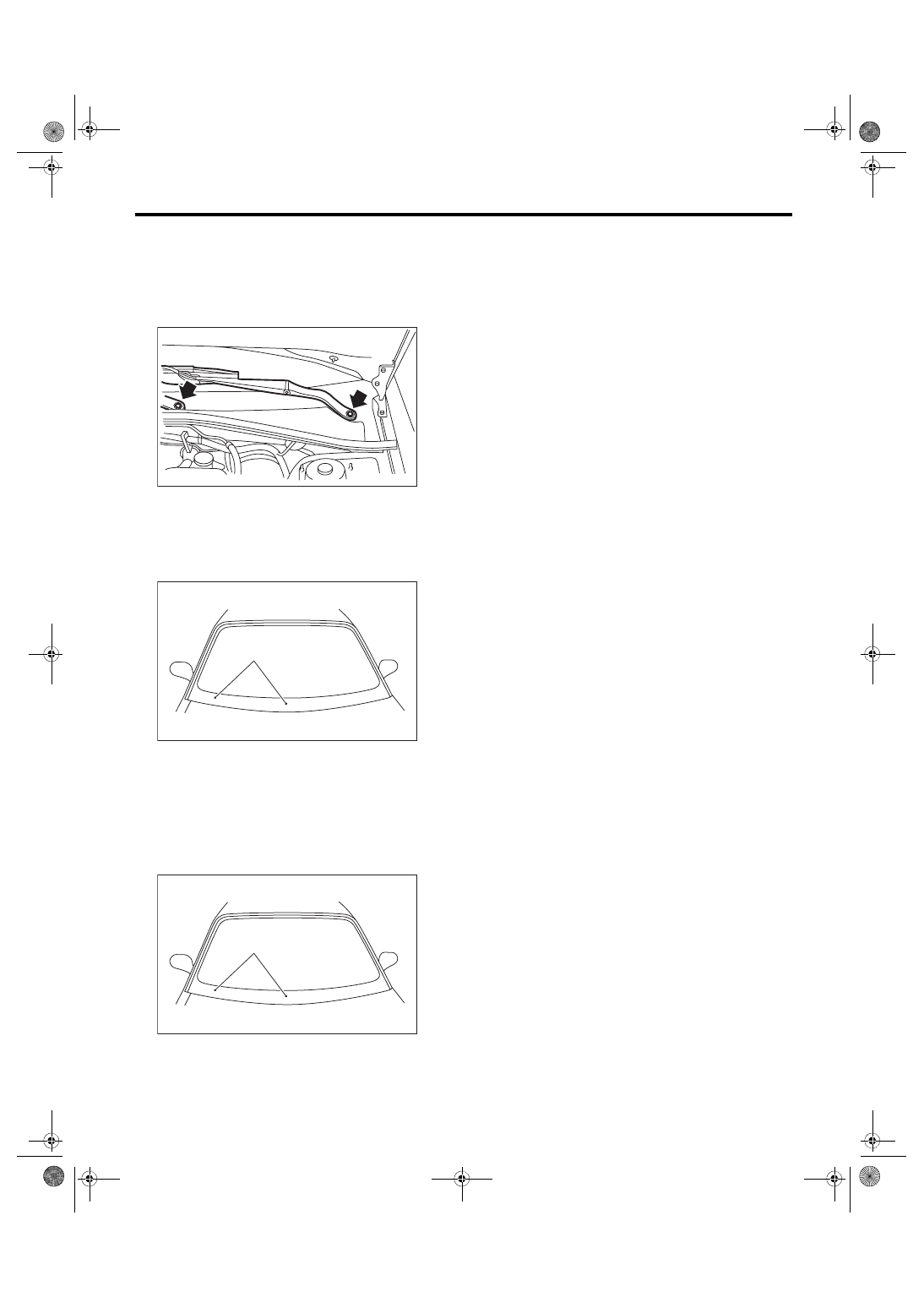

6. Front Wiper Arm

A: REMOVAL

1) Open the front hood.

2) Remove the cap.

3) Remove the nut and remove the arm.

B: INSTALLATION

1) Install each part in the reverse order of removal.

2) Operate the wiper once.

3) Align the wiper blade to ceramic print point mark

(A) of front window panel.

Tightening torque:

Refer to “COMPONENT” of “General Descrip-

tion”. <Ref. to WW-2, FRONT WIPER, COM-

PONENT, General Description.>

C: ADJUSTMENT

Operate  the  wiper  once.  Align  the  wiper  blade  to

ceramic print point mark (A) of front window panel.

WW-00514

WW-00048

(A)

WW-00048

(A)
