LI-19

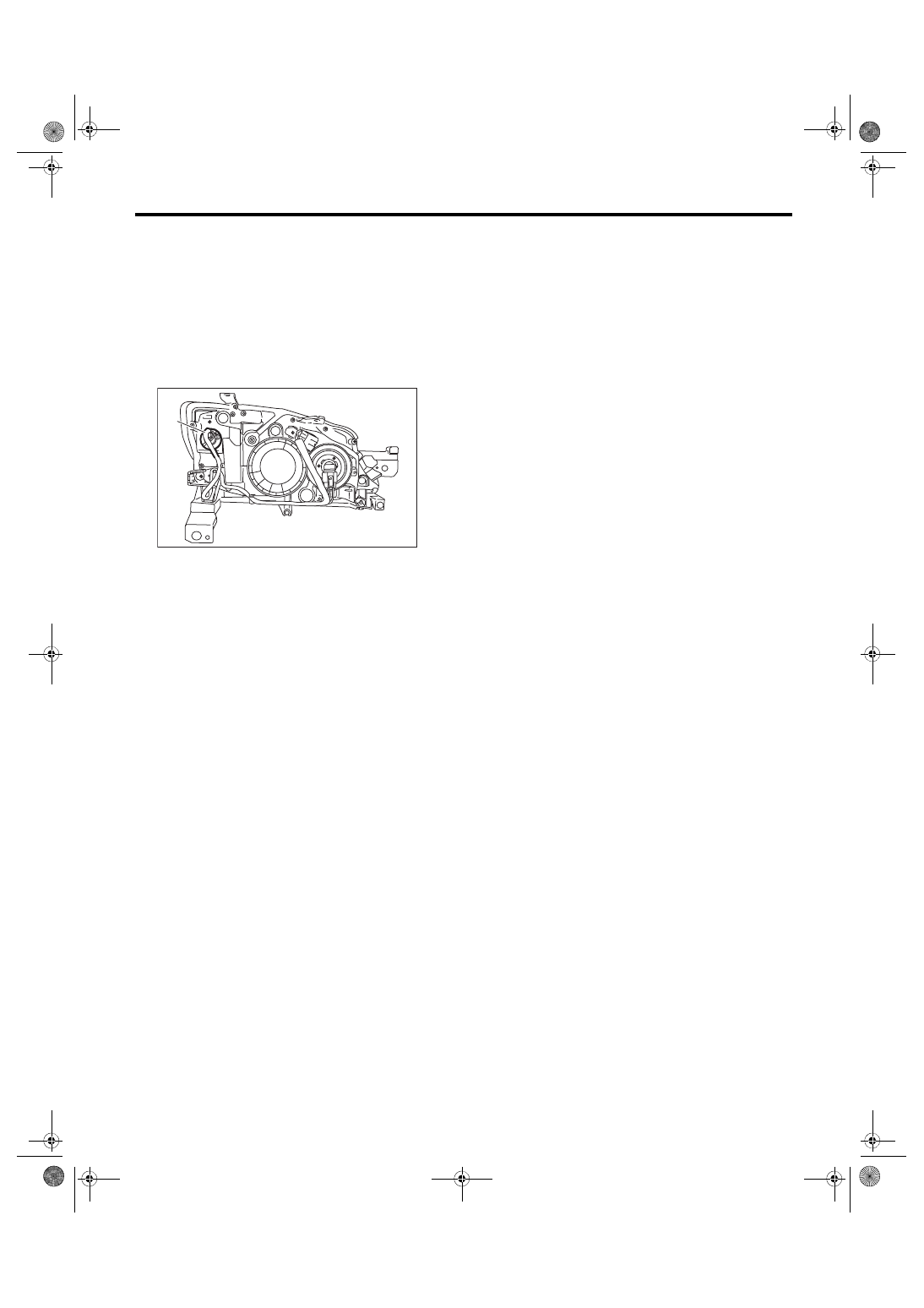

Front Turn Signal Light Bulb

LIGHTING SYSTEM

14.Front Turn Signal Light Bulb

A: REMOVAL

1) When  removing  the  turn  signal  light  bulb,  fully

turn the steering wheels to opposite direction from

the turn signal light bulb to remove.

2) Disconnect the ground cable from battery.

3) Turn the mud guard inward.

4) Turn  socket  (A)  from  the  wheel  arch,  and  re-

move the front turn signal light bulb.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

1) Visually check the bulb for blow out.

2) Check  the  bulb  specification.  <Ref.  to  LI-2,

SPECIFICATION, General Description.>

3) Replace the bulb if it is found defective.

(A)

LI-00832

LI-20

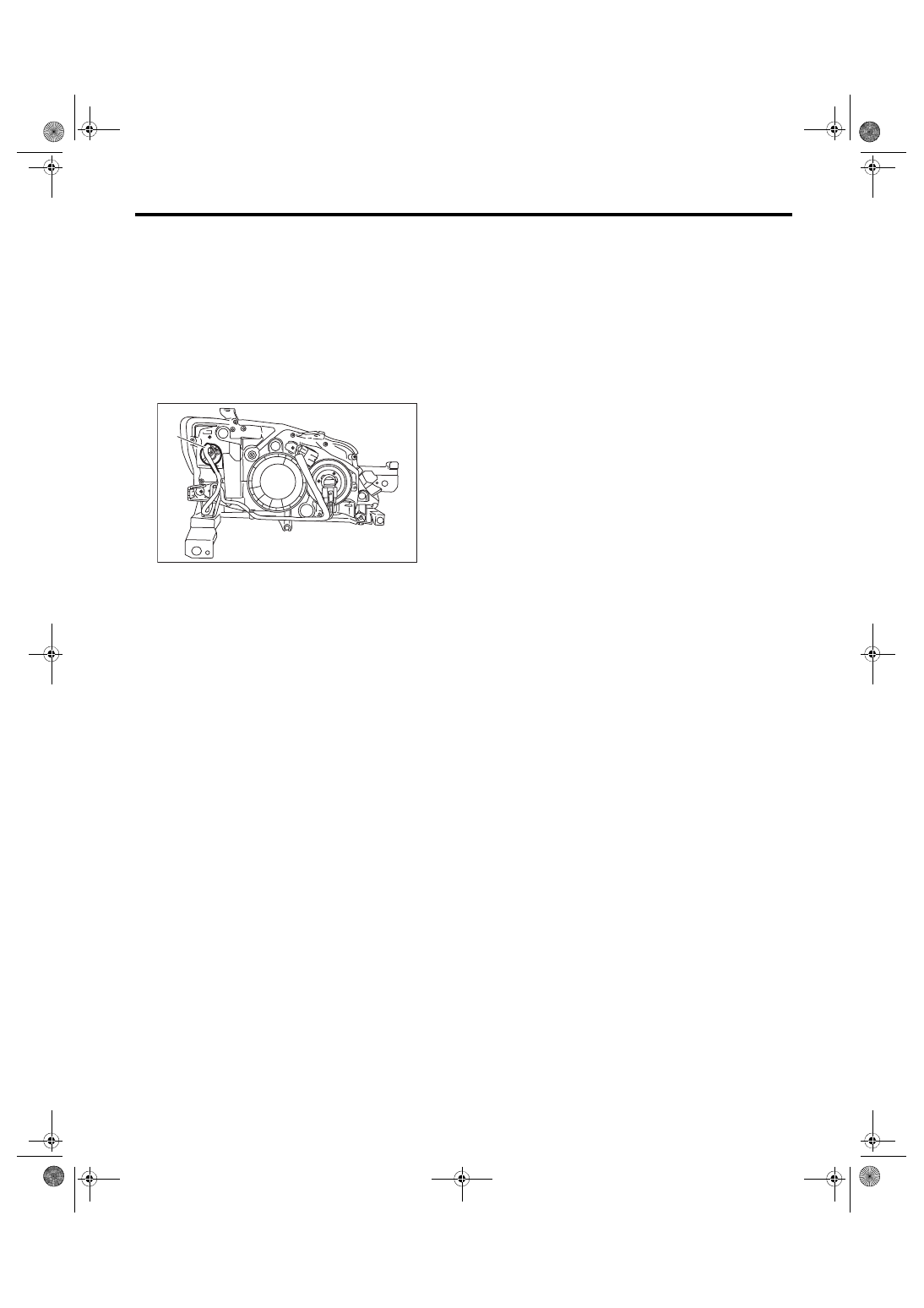

Front Side Marker Light Bulb

LIGHTING SYSTEM

15.Front Side Marker Light Bulb

A: REMOVAL

1) When removing the front side marker light bulb,

fully turn the steering wheel in the opposite direc-

tion from the front side marker light bulb to be re-

moved.

2) Disconnect the ground cable from battery.

3) Turn the mud guard inward.

4) Turn  socket  (A)  from  the  wheel  arch,  and  re-

move the front side marker light bulb.

B: INSTALLATION

Install each part in the reverse order of removal.

C: INSPECTION

1) Visually check the bulb for blow out.

2) Check  the  bulb  specification.  <Ref.  to  LI-2,

SPECIFICATION, General Description.>

3) Replace the bulb if it is found defective.

(A)

LI-00832

LI-21

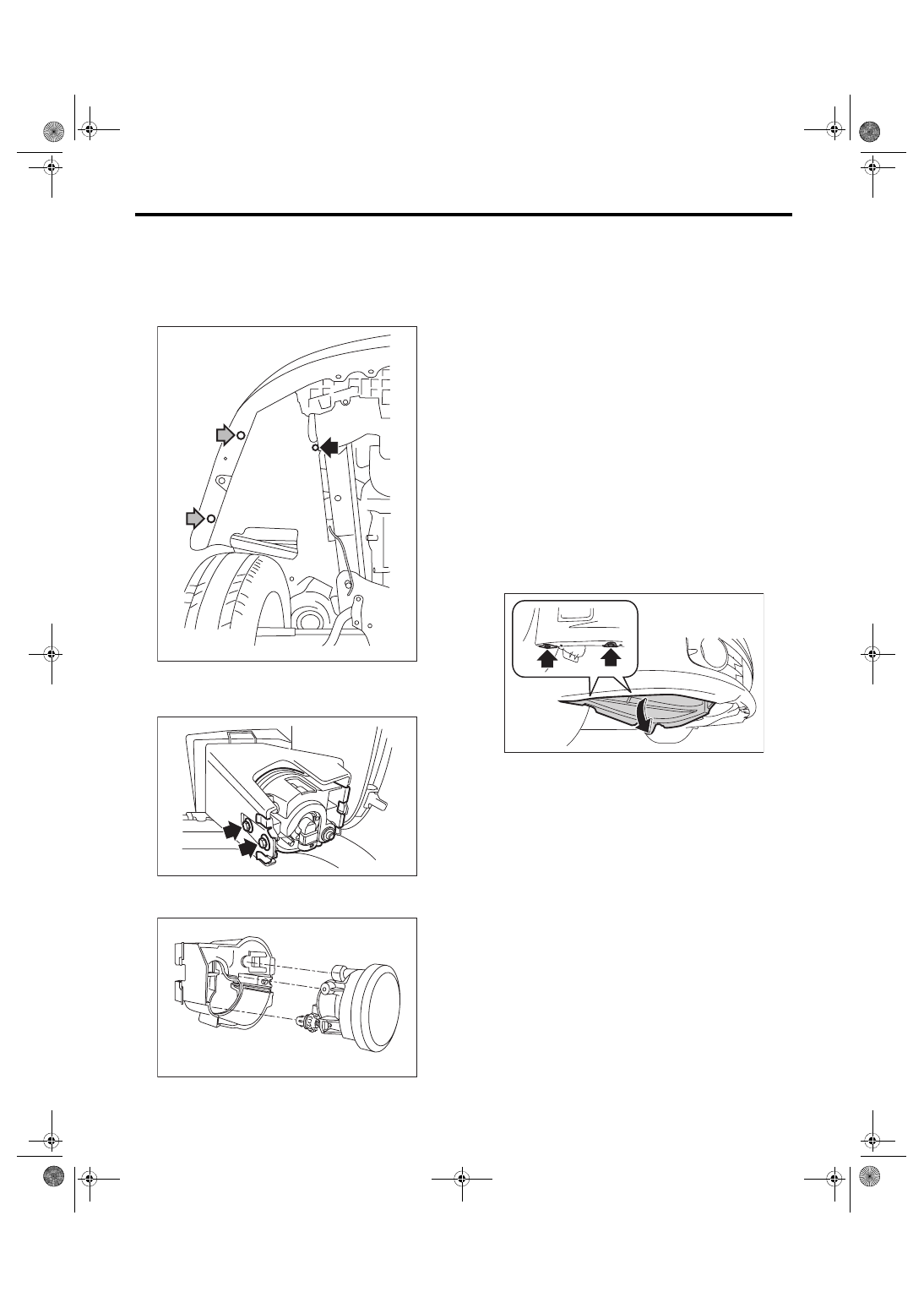

Front Fog Light Assembly

LIGHTING SYSTEM

16.Front Fog Light Assembly

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the screw and clips, and turn over the

mud guard.

3) Disconnect the bulb connector.

4) Remove the bolts, then remove the fog light as-

sembly.

NOTE:

Remove the bracket as required.

B: INSTALLATION

1) Install each part in the reverse order of removal.
Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

2) Adjust the fog light beam. <Ref. to LI-21, FOG

LIGHT  AIMING,  ADJUSTMENT,  Front  Fog  Light

Assembly.>

C: ADJUSTMENT

1. FOG LIGHT AIMING

1) Before checking the fog light beam level, be sure

of the following:

• The area around the fog light has not sustained

any accident, damage or other type of deformation.

• Vehicle is parked on a level surface.

• The inflation pressure of tires is correct.

• Vehicle’s fuel tank is fully filled.

2) Bounce  the  vehicle  several  times  to  normalize

the suspension.

3) Make certain that someone is seated in the driv-

er’s seat.

4) Remove the clips and turn over the mud guard.

LI-01135

LI-01125

LI-01149

LI-01139

LI-22

Front Fog Light Assembly

LIGHTING SYSTEM

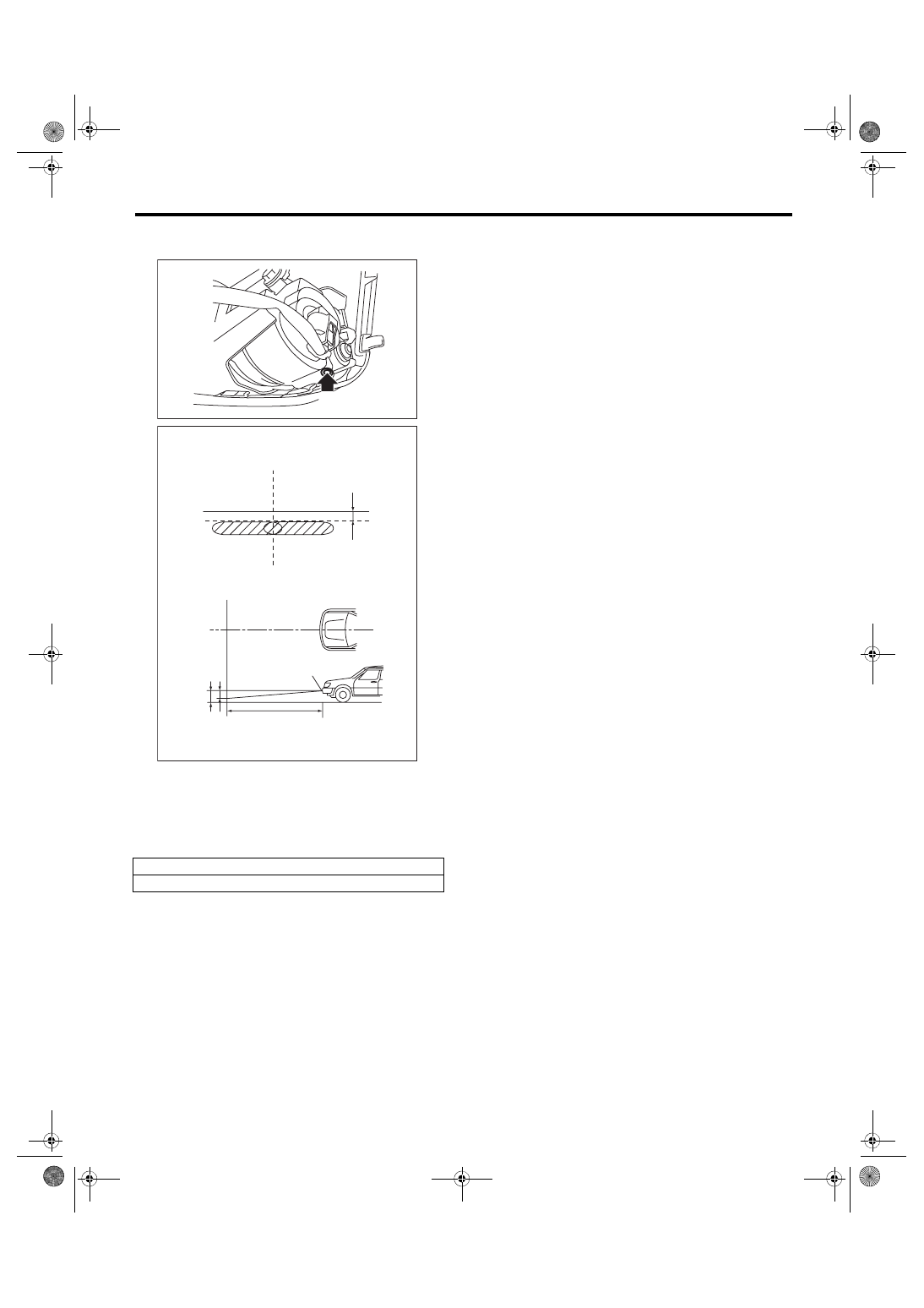

5) Adjust  the  front  fog  light  pattern  by  inserting  a

Philips screwdriver to the adjusting hole (1).

(A) Vehicle center
(B) Bulb center marking

(C) 3 m (10 ft)
(D) Height of fog light center

h mm (in) at 3 m (10 ft)

60 (2.38)

LI-01126

(1)

LI-00925

(A)

(C)

(B)

h

(D)

(A)

h (D)
